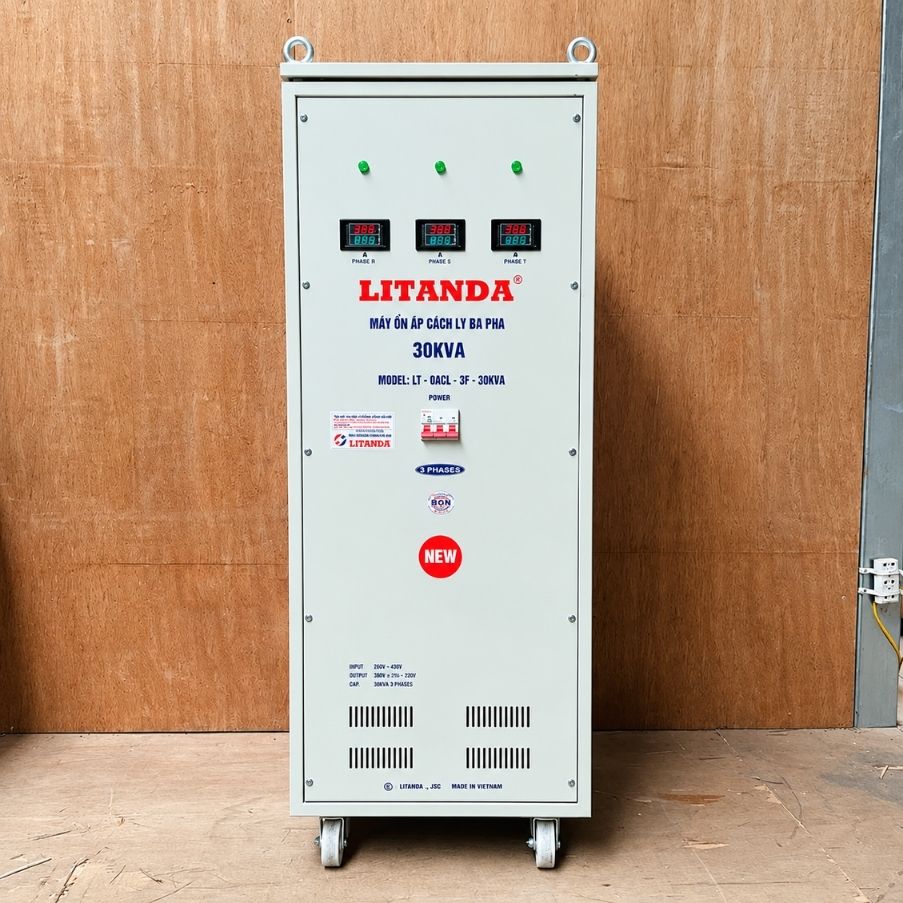

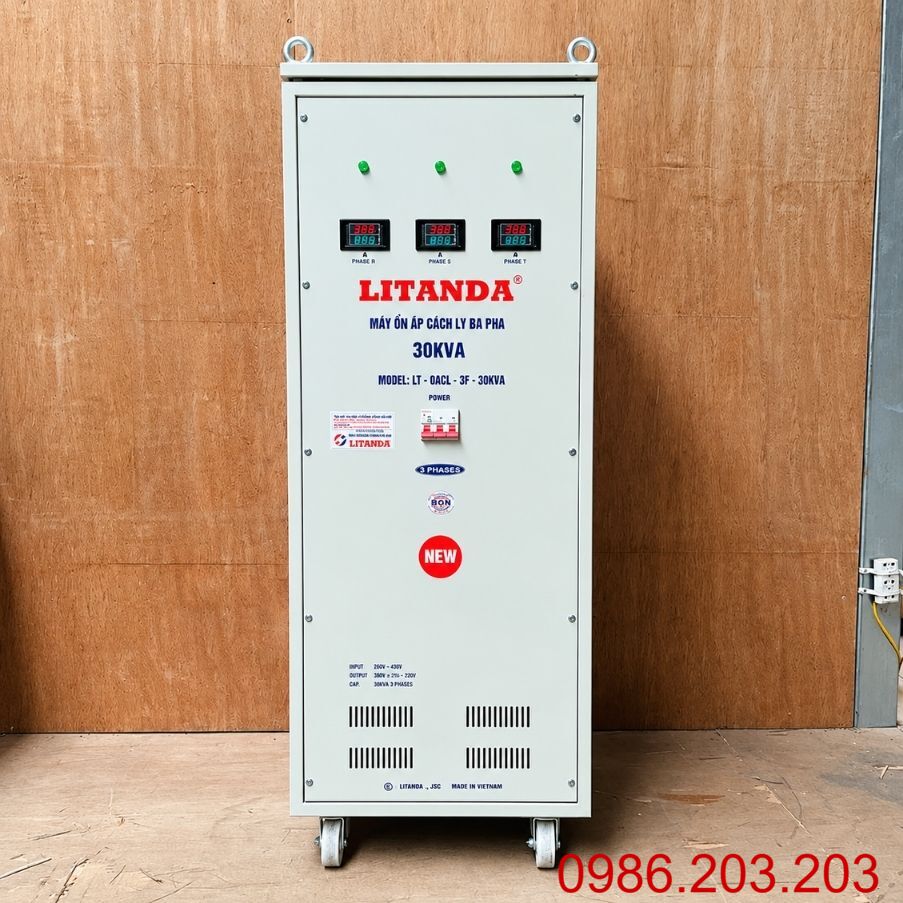

Ổn Áp Cách Ly 30KVA 3 Pha 260V-430V Ra 380V/220V

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V thể hiện phạm vi điện áp đầu vào mà máy được thiết kế để thực hiện chức năng điều chỉnh theo thông số của model.

Thiết bị phù hợp với khu vực có những hiện tượng như:

• Điện áp 3 pha giảm vào giờ cao điểm.
• Nguồn điện cuối đường dây bị tụt áp.
• Điện áp tăng cao vào thời điểm tải thấp.
• Điện áp thay đổi khi nhiều máy công suất lớn khởi động.
• Nguồn điện không ổn định giữa các ca sản xuất.

Tuy nhiên, cần lưu ý rằng dải điện áp rộng không đồng nghĩa máy luôn cung cấp đủ 30KVA tại mọi mức điện áp trong toàn dải.

Khi điện áp đầu vào giảm thấp, để truyền cùng một công suất biểu kiến thì dòng điện phía đầu vào phải tăng lên đáng kể. Khả năng tải thực tế ở vùng điện áp thấp cần được xác nhận theo đặc tính tải và hồ sơ kỹ thuật của model cụ thể.

Đầu Ra 380V/220V Được Sử Dụng Như Thế Nào?

Nếu phía thứ cấp được thiết kế theo cấu hình 3 pha 4 dây có trung tính, hệ thống có thể cung cấp:

• 380V giữa hai dây pha.
• 220V giữa một dây pha và dây trung tính N.

Trong hệ thống sao:

U pha ≈ U dây / √3

Từ đó:

380 / √3 ≈ 220V

Nguồn 380V thường được sử dụng cho tải 3 pha, còn 220V có thể phục vụ các tải 1 pha phù hợp.

Tuy nhiên, cần xác nhận sơ đồ thứ cấp và dây trung tính của model thực tế. Không nên mặc định mọi máy có ghi 380V/220V đều có cùng cấu hình đầu ra.

Ứng Dụng Của Ổn Áp Cách Ly 30KVA 3 Pha

Ổn áp cách ly 30KVA có thể được sử dụng trong nhiều hệ thống điện yêu cầu nguồn 3 pha ổn định và có chức năng cách ly.

Một số ứng dụng tiêu biểu:

• Máy móc sản xuất: Hỗ trợ cung cấp nguồn ổn định cho thiết bị có công suất phù hợp.
• Tủ điều khiển: Giảm ảnh hưởng trực tiếp giữa nguồn cấp và hệ thống điều khiển.
• Thiết bị điện tử công nghiệp: Phù hợp với hệ thống cần nguồn điện được kiểm soát tốt hơn.
• Dây chuyền sản xuất: Sử dụng khi điện áp khu vực thường xuyên dao động.
• Máy cơ khí: Cấp điện cho hệ thống motor và thiết bị phụ trợ có tổng tải phù hợp.
• Hệ thống tự động hóa: Phục vụ PLC, bộ điều khiển và tải liên quan nếu sơ đồ nguồn được thiết kế phù hợp.
• Nhà xưởng có cả tải 380V và 220V: Có thể khai thác hai cấp điện áp khi thứ cấp được thiết kế 3 pha 4 dây.

Trước khi lựa chọn cần kiểm tra tổng tải, dòng từng pha, dòng khởi động, điện áp thấp nhất và cao nhất thực tế tại công trình.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly 30KVA 3 Pha

Ổn áp cách ly 30KVA là thiết bị có dòng điện tương đối lớn, vì vậy việc lắp đặt cần được thực hiện theo đúng thiết kế điện.

Một số điểm quan trọng gồm:

• Khảo sát nguồn trước khi lắp: Đo điện áp từng pha và kiểm tra tình trạng nguồn thực tế.
• Kiểm tra thứ tự pha: Bảo đảm phù hợp với hệ thống và tải sử dụng.
• Chọn dây dẫn đúng: Căn cứ dòng thực tế, chiều dài, phương pháp đi dây và điều kiện môi trường.
• Lắp thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần được lựa chọn theo hồ sơ thiết kế và dòng thực tế.
• Đấu đúng đầu vào và đầu ra: Không nhầm phía nguồn với phía tải.
• Xác định dây trung tính: Thực hiện đúng theo sơ đồ thứ cấp của máy.
• Nối đất PE: Vỏ máy và hệ thống bảo vệ cần được nối đất đúng kỹ thuật.
• Không tự ý nối N với PE: Việc tổ chức trung tính và tiếp địa phía thứ cấp phải theo thiết kế hệ thống.
• Kiểm tra tải từng pha: Tránh để tải 220V lệch quá nhiều về một pha.
• Kiểm tra đầu cốt: Các điểm nối phải siết chắc, đúng lực và không để tiếp xúc kém.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi cấp cho thiết bị.
• Đưa tải tăng dần: Theo dõi dòng điện từng pha trong quá trình chạy thử.
• Kiểm tra nhiệt: Sau khi vận hành nên kiểm tra đầu cốt, CB, dây dẫn và vị trí đấu nối có phát nóng bất thường hay không.

Việc lắp đặt nên được thực hiện bởi kỹ thuật viên có chuyên môn điện 3 pha phù hợp.
