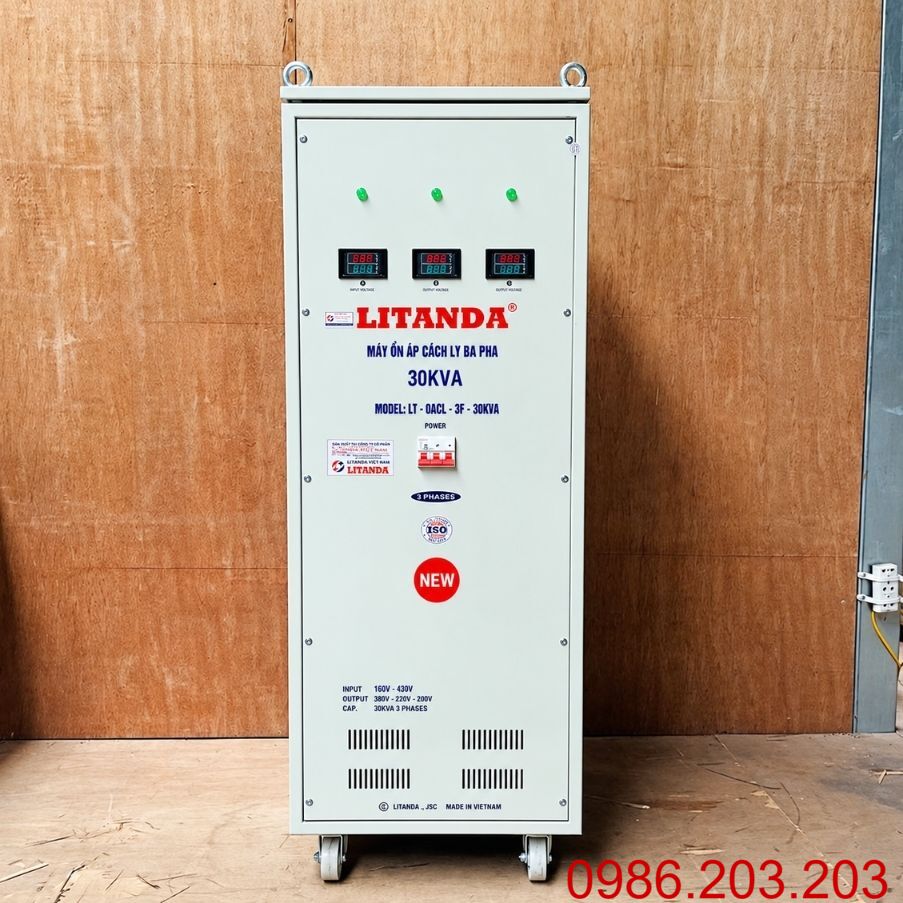

Ổn Áp Cách Ly Litanda 30KVA 3 Pha 160V-430V Ra 380V/220V

Ổn Áp Cách Ly Litanda 30KVA 3 Pha 160V-430V

Ổn áp cách ly Litanda 30KVA 3 pha 160V-430V ra 380V/220V là thiết bị kết hợp đồng thời hai chức năng quan trọng: ổn định điện áp và cách ly điện giữa nguồn với tải. Máy được thiết kế cho hệ thống điện 3 pha có mức điện áp đầu vào dao động rộng, từ 160V đến 430V, sau đó điều chỉnh để cung cấp đầu ra phù hợp cho các thiết bị sử dụng 380V và 220V.

Với công suất biểu kiến 30KVA, sản phẩm phù hợp cho nhà xưởng, hệ thống điều khiển, máy móc công nghiệp, thiết bị điện tử và những khu vực có điện áp 3 pha thường xuyên tụt sâu hoặc tăng cao. Tuy nhiên, do dải đầu vào rất rộng, đặc biệt ở vùng điện áp thấp 160V, việc xác định khả năng tải thực tế cần dựa trên điện áp tại công trình, dòng tải và hồ sơ kỹ thuật của model thay vì mặc định máy luôn cung cấp đủ 30KVA ở mọi mức điện áp.

Khác với ổn áp thông thường chỉ thực hiện chức năng bù tăng hoặc giảm điện áp, phiên bản cách ly sử dụng cấu trúc có cuộn sơ cấp và cuộn thứ cấp độc lập về điện. Năng lượng được truyền từ phía nguồn sang phía tải thông qua cảm ứng điện từ.

Nguyên Lý Hoạt Động Của Ổn Áp Cách Ly 30KVA

Quá trình hoạt động của thiết bị có thể chia thành hai phần chính: ổn áp và cách ly.

Khi điện áp nguồn 3 pha thay đổi, hệ thống điều khiển sẽ nhận biết sự sai lệch và thực hiện điều chỉnh để đưa điện áp đầu ra về mức phù hợp.

Phần cách ly sử dụng hai hệ cuộn dây độc lập nhằm truyền năng lượng bằng cảm ứng điện từ.

Quá trình cơ bản gồm:

• Tiếp nhận nguồn 3 pha: Điện áp đầu vào nằm trong phạm vi thiết kế 160V-430V.
• Giám sát điện áp: Mạch điều khiển theo dõi biến động của từng pha theo cấu trúc máy.
• Điều chỉnh điện áp: Cơ cấu ổn áp thực hiện bù tăng hoặc giảm điện áp.
• Truyền năng lượng qua phần cách ly: Nguồn được truyền từ sơ cấp sang thứ cấp bằng cảm ứng điện từ.
• Cấp điện cho tải: Phía thứ cấp cung cấp điện áp 380V/220V theo cấu hình thiết kế.

Chức năng cách ly giúp giảm sự liên hệ dẫn điện trực tiếp giữa hai phía, nhưng không thay thế hoàn toàn các biện pháp bảo vệ như tiếp địa, RCD/RCBO, SPD hoặc hệ thống bảo vệ quá dòng.

Thông Số Cơ Bản Của Ổn Áp Cách Ly 3 Pha 30KVA

Các thông số như sai số điện áp đầu ra, kích thước, trọng lượng, khả năng quá tải, kiểu đấu dây, tổn hao, cấp cách điện và cấu hình bảo vệ cần được xác nhận theo máy thực tế.

Ưu Điểm Của Ổn Áp Cách Ly Litanda 30KVA

Sự kết hợp giữa ổn áp và biến áp cách ly giúp thiết bị phù hợp với những hệ thống có yêu cầu cao hơn về nguồn điện.

Một số ưu điểm đáng chú ý gồm:

• Dải điện áp đầu vào rộng: 160V-430V phù hợp với những khu vực điện dao động mạnh.
• Ổn định điện áp: Hỗ trợ duy trì đầu ra ở mức phù hợp khi điện áp nguồn thay đổi.
• Có chức năng cách ly: Sơ cấp và thứ cấp độc lập về điện.
• Đầu ra 380V/220V: Phù hợp với hệ thống có cả tải 3 pha và 1 pha khi cấu hình thứ cấp tương ứng.
• Công suất 30KVA: Phục vụ nhiều loại máy và hệ thống có tổng tải phù hợp.
• Hạn chế sự liên hệ điện trực tiếp giữa nguồn và tải: Nhờ cấu trúc cách ly.
• Ứng dụng linh hoạt: Phù hợp nhà xưởng, máy móc và hệ thống điều khiển.

Tuy nhiên, hiệu quả của thiết bị vẫn phụ thuộc vào việc lựa chọn đúng công suất, dải điện áp và cách phân bố tải.

Dải 160V-430V Phù Hợp Với Trường Hợp Nào?

Dải 160V-430V đặc biệt phù hợp khi điện áp thực tế có thời điểm tụt sâu dưới mức mà các dòng dải hẹp có thể xử lý.

Một số tình huống thường gặp:

• Xưởng ở cuối đường dây.
• Khu vực xa trạm biến áp.
• Điện áp giảm nhiều vào giờ sản xuất cao điểm.
• Nhiều motor lớn khởi động làm sụt áp.
• Nguồn điện dao động mạnh giữa ngày và đêm.
• Thiết bị thường xuyên báo thấp áp.
• Điện áp có lúc xuống thấp nhưng cũng có thời điểm tăng cao.

Tuy nhiên, nếu điện áp thực tế chỉ dao động trong phạm vi hẹp, không nhất thiết phải lựa chọn dải 160V-430V. Việc chọn dải đầu vào nên dựa trên số liệu đo thực tế, không nên chọn dải rộng hơn chỉ để “dự phòng” nếu không có nhu cầu.

Dòng Điện Đầu Ra 30KVA 3 Pha 380V Là Bao Nhiêu?

Với hệ thống 3 pha, dòng biểu kiến được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 30.000VA
• U = 380V

Ta có:

I ≈ 30.000 / (1,732 × 380) ≈ 45,6A

Như vậy, ở đầu ra 3 pha 380V, dòng tương ứng với công suất biểu kiến 30KVA vào khoảng:

45,6A

Giá trị này áp dụng trong điều kiện tải 3 pha tương đối cân bằng.

Trong thực tế, dòng từng pha có thể khác nhau nếu hệ thống sử dụng nhiều tải 220V hoặc tải phân bố không đều.

Ứng Dụng Của Ổn Áp 3 Pha Cách Ly 30KVA

Ổn áp cách ly Litanda 30KVA dải 160V-430V phù hợp với nhiều hệ thống có nguồn điện dao động mạnh và cần tăng mức độ cách ly giữa nguồn với tải.

Một số ứng dụng thường gặp:

• Nhà xưởng sản xuất: Hỗ trợ ổn định điện áp cho hệ thống có tổng tải phù hợp.
• Máy cơ khí: Cấp nguồn cho motor và thiết bị điều khiển.
• Tủ điều khiển: Hỗ trợ cách ly giữa nguồn điện và hệ thống điều khiển.
• Hệ thống tự động hóa: Sử dụng cho PLC, thiết bị điều khiển và phụ tải phù hợp.
• Thiết bị điện tử công nghiệp: Phù hợp nơi yêu cầu nguồn điện ổn định hơn.
• Dây chuyền sản xuất: Hạn chế ảnh hưởng từ tình trạng điện áp cao thấp thất thường.
• Hệ thống có cả tải 380V và 220V: Có thể khai thác hai cấp điện áp khi phía thứ cấp được thiết kế tương ứng.

Trước khi lựa chọn cần xác định điện áp thấp nhất, tổng tải, dòng khởi động và mức cân bằng giữa ba pha.

Hướng Dẫn Lắp Đặt Ổn Áp Cách Ly Litanda 30KVA

Ổn áp cách ly 30KVA là thiết bị có dòng làm việc tương đối lớn, đặc biệt khi điện áp đầu vào xuống thấp. Vì vậy, việc lắp đặt cần được thực hiện đúng kỹ thuật.

Trước khi đấu điện cần kiểm tra nguồn, tải và sơ đồ của máy. Sau đó tiến hành từng bước:

• Khảo sát nguồn điện: Đo điện áp từng pha trong nhiều thời điểm.
• Xác định đúng đầu vào và đầu ra: Không nhầm phía nguồn với phía tải.
• Kiểm tra thứ tự pha: Đặc biệt với tải sử dụng motor.
• Chọn dây dẫn phù hợp: Dựa trên dòng thực tế, chiều dài tuyến và phương pháp lắp đặt.
• Lựa chọn thiết bị đóng cắt: MCCB hoặc thiết bị bảo vệ cần phù hợp với dòng và điều kiện hệ thống.
• Đấu đúng dây trung tính: Thực hiện theo sơ đồ thứ cấp của máy.
• Nối đất PE: Vỏ máy cần được nối đất đúng kỹ thuật.
• Không tự ý nối N với PE: Sơ đồ trung tính và tiếp địa phải thực hiện theo thiết kế.
• Kiểm tra đầu cốt: Bảo đảm tiếp xúc chắc chắn, tránh phát nhiệt.
• Chạy thử không tải: Đo điện áp đầu ra trước khi cấp tải.
• Đưa tải tăng dần: Theo dõi dòng từng pha trong quá trình chạy thử.
• Kiểm tra nhiệt độ: Kiểm tra dây dẫn, MCCB, đầu cốt và các vị trí đấu nối sau khi máy mang tải.

Việc lựa chọn tiết diện dây và thiết bị bảo vệ nên được thực hiện theo dòng thực tế và điều kiện lắp đặt, không nên chỉ lấy một giá trị cố định áp dụng cho mọi công trình.
