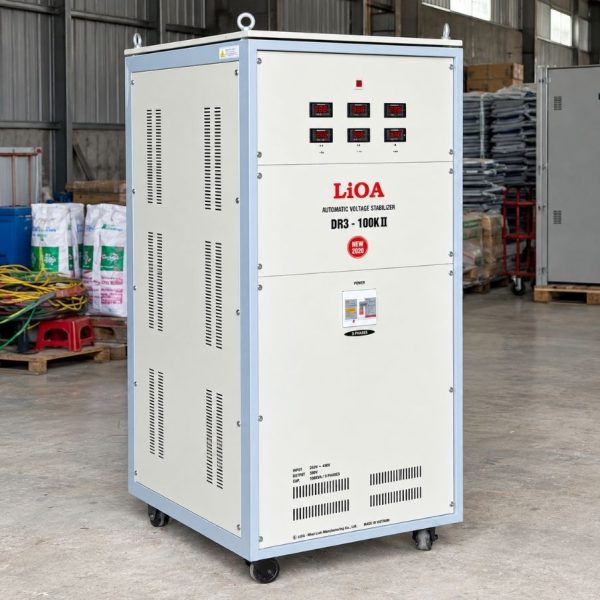

Ổn Áp LiOA 100KVA 3 Pha DR3-100KII
Ổn áp LiOA 100KVA 3 pha DR3-100KII dải 160V-430V là thiết bị ổn định điện áp công nghiệp dành cho những hệ thống điện 3 pha thường xuyên bị sụt áp sâu, tăng áp hoặc dao động mạnh khi nhà xưởng mang tải. Model có công suất định mức 100KVA, tương đương 100.000VA, điện áp đầu vào 160V-430V và điện áp đầu ra tiêu chuẩn 380V ±2-3%. LiOA hiện công bố máy sử dụng động cơ Servo một chiều, thời gian đáp ứng khoảng 1-3 giây và làm việc trong dải tần số 49-62Hz.
DR3-100KII đặc biệt đáng chú ý ở dải điện áp đầu vào rộng. Máy phù hợp với nhà xưởng nằm cuối đường dây, khu vực điện yếu hoặc hệ thống có nhiều thiết bị công nghiệp hoạt động đồng thời khiến điện áp tụt mạnh vào giờ cao điểm.
Với đầu ra 380V, dòng điện lý thuyết của 100KVA khoảng 152A. Tuy nhiên, để lựa chọn chính xác không nên chỉ nhìn vào con số 100KVA mà cần đánh giá đồng thời điện áp thấp nhất khi có tải, đặc tính máy móc, dòng khởi động và khả năng chịu tải của hệ thống cấp nguồn.
Đặc Điểm Nổi Bật Của LiOA 100KVA 3 Pha DR3-100KII
DR3-100KII được phát triển cho những hệ thống điện 3 pha có mức dao động lớn. Khi điện áp nguồn tăng hoặc giảm, bộ điều khiển tự động phát hiện sai lệch và điều khiển Servo thực hiện quá trình hiệu chỉnh để đưa điện áp đầu ra trở về quanh mức thiết kế.
Những đặc điểm đáng chú ý của sản phẩm gồm:
- Công suất định mức 100KVA: Tương đương 100.000VA.
- Dải điện áp đầu vào 160V-430V: Phù hợp với những khu vực điện yếu sâu hoặc nguồn dao động rộng.
- Điện áp đầu ra tiêu chuẩn 380V ±2-3%: Phù hợp với nhiều hệ thống máy móc công nghiệp 3 pha.
- Động cơ Servo một chiều: Tự động nâng hoặc hạ điện áp khi nguồn thay đổi.
- Thời gian đáp ứng 1-3 giây: Theo thông số LiOA công bố.
- Tần số hoạt động 49-62Hz: Máy điều chỉnh điện áp, không chủ động chuyển đổi tần số.
- Các chức năng bảo vệ: LiOA công bố khả năng bảo vệ quá tải, quá áp, ngắn mạch và tự ngắt trong một số trạng thái sự cố.
- Thiết kế công nghiệp: Phù hợp bố trí cố định tại phòng điện hoặc khu vực kỹ thuật của nhà xưởng.
Điểm mạnh của DR3-100KII không chỉ nằm ở công suất mà còn ở khả năng làm việc với nguồn điện xuống thấp. Đây là yếu tố quan trọng tại các khu vực mà ổn áp dải hẹp không còn phù hợp.
Thông Số Kỹ Thuật Ổn Áp 3 Pha LiOA 100KVA
Theo thông tin sản phẩm hiện tại của LiOA, DR3-100KII có những thông số chính sau:
| Thông số | Giá trị |
|---|---|
| Thương hiệu | LiOA |
| Model | DR3-100KII |
| Loại thiết bị | Ổn áp 3 pha |
| Công suất định mức | 100KVA |
| Công suất biểu kiến | 100.000VA |
| Điện áp đầu vào | 160V-430V |
| Điện áp pha tương ứng | Khoảng 90V-250V |
| Điện áp đầu ra tiêu chuẩn | 380V ±2-3% |
| Tần số hoạt động | 49-62Hz |
| Thời gian đáp ứng | 1-3 giây |
| Nguyên lý điều khiển | Động cơ Servo một chiều |
| Nhiệt độ môi trường hoạt động | -5°C đến +40°C |
| Điện trở cách điện | Lớn hơn 3MΩ tại 500VDC |
Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?
Dải 160V-430V thể hiện phạm vi điện áp đầu vào mà dòng DR3-II được thiết kế để thực hiện quá trình điều chỉnh. Catalogue hiện hành của LiOA cũng xác nhận DR3-II sử dụng dải đầu vào 160V-430V.
Trong quá trình vận hành có thể hiểu như sau:
- Khi điện áp đầu vào giảm thấp nhưng vẫn nằm trong phạm vi thiết kế, máy thực hiện nâng điện áp.
- Khi điện áp dao động liên tục, mạch điều khiển và Servo tự động hiệu chỉnh.
- Khi điện áp nguồn tăng cao nhưng vẫn nằm trong phạm vi hoạt động, máy thực hiện hạ điện áp.
- Điện áp đầu ra được đưa về quanh mức 380V trong phạm vi sai số thiết kế.
Dải rộng đặc biệt hữu ích tại nhà xưởng có điện áp giảm rõ rệt khi nhiều máy móc cùng hoạt động.
Tuy nhiên, cần hiểu đúng rằng dải 160V-430V không đồng nghĩa máy luôn cung cấp toàn bộ 100KVA tại mọi mức điện áp đầu vào. Catalogue LiOA có đồ thị giới hạn công suất đầu ra theo mức điện áp đầu vào, vì vậy khi nguồn xuống rất thấp cần xem thêm khả năng tải thực tế.
Dải 160V-430V Tương Ứng Điện Áp Pha Bao Nhiêu?
Trong hệ thống điện 3 pha, điện áp dây và điện áp pha có quan hệ gần đúng:
Upha = Udây / √3
Tại mức điện áp dây 160V:
160 / 1,732 ≈ 92V
Tại mức điện áp dây 430V:
430 / 1,732 ≈ 248V
Như vậy có thể hiểu:
- 160V-430V: Điện áp dây, đo giữa hai pha.
- Khoảng 90V-250V: Điện áp pha, đo giữa pha và trung tính.
Trang sản phẩm LiOA cũng thể hiện dải tương ứng khoảng 90V-250V.
Điểm này rất quan trọng khi khảo sát thực tế. Nếu khách báo “điện xuống 180V”, cần hỏi rõ đó là 180V đo pha-pha hay pha-trung tính, bởi hai cách đo dẫn đến cách đánh giá hoàn toàn khác nhau.
Dòng Điện Của Ổn Áp LiOA 100KVA 3 Pha
Dòng điện lý thuyết của hệ thống điện 3 pha được tính theo công thức:
I = S / (√3 × U)
Trong đó:
- I: Dòng điện, đơn vị A.
- S: Công suất biểu kiến, đơn vị VA.
- U: Điện áp dây, đơn vị V.
Với 100KVA tại đầu ra 380V:
I = 100.000 / (1,732 × 380)
Kết quả:
I ≈ 152A
Như vậy, khi khai thác đủ 100KVA tại đầu ra 380V, dòng điện lý thuyết khoảng 152A.
Con số này hữu ích để khảo sát tải nhưng không nên dùng một mình để quyết định tiết diện cáp hoặc MCCB. Khi thiết kế cần xem thêm:
- Chiều dài tuyến cáp.
- Vật liệu dây dẫn.
- Phương pháp đi cáp.
- Nhiệt độ môi trường.
- Điện áp thấp nhất đầu vào.
- Dòng khởi động của tải.
- Độ sụt áp trên đường dây.
- Khả năng cắt ngắn mạch của thiết bị bảo vệ.
Đặc biệt, phía đầu vào ổn áp cần được tính riêng vì khi điện áp nguồn xuống thấp, dòng phía nguồn có thể tăng đáng kể.
Ưu Điểm Của Ổn Áp LiOA 3 Pha 100KVA DR3-100KII
DR3-100KII có lợi thế rõ rệt tại những nơi điện áp 3 pha biến động rộng. Dải 160V-430V cho phép thiết bị thích ứng với nhiều trạng thái nguồn hơn, đặc biệt khi điện áp giảm sâu vào giờ sản xuất.
Một số ưu điểm đáng chú ý:
- Dải điện áp rộng: Phù hợp với khu vực điện yếu sâu.
- Công suất 100KVA: Đáp ứng nhiều hệ thống tải công nghiệp khi được tính toán đúng.
- Đầu ra 380V: Phù hợp với nhiều loại thiết bị sử dụng điện 3 pha.
- Servo tự động: Giúp quá trình điều chỉnh diễn ra liên tục mà không cần chỉnh tay.
- Thời gian đáp ứng 1-3 giây: Theo thông số hãng công bố.
- Có chức năng bảo vệ: Hỗ trợ khi hệ thống xuất hiện một số trạng thái điện bất thường.
- Dải tần số 49-62Hz: Phù hợp với điều kiện vận hành được hãng quy định.
- Thiết kế cho môi trường công nghiệp: Phù hợp bố trí trong nhà xưởng hoặc phòng điện.
Dải điện rộng là một lợi thế, nhưng chọn đúng tải và khảo sát đúng nguồn mới là yếu tố quyết định hiệu quả sử dụng.
Ứng Dụng Của Ổn Áp LiOA 100KVA 3 Pha DR3
DR3-100KII phù hợp với các hệ thống cần nguồn 3 pha 380V ổn định hơn trong điều kiện điện lưới thường xuyên tăng giảm.
Một số ứng dụng thường gặp:
- Nhà xưởng sản xuất: Hỗ trợ ổn định nguồn cho nhiều thiết bị hoạt động đồng thời.
- Máy CNC: Phù hợp tại xưởng có điện áp dao động trong giờ sản xuất.
- Máy gia công cơ khí: Có thể sử dụng cho hệ thống máy tiện, máy phay, máy cắt và thiết bị phụ trợ.
- Motor 3 pha: Cần tính đến dòng khởi động và chế độ hoạt động.
- Máy nén khí: Cần khảo sát đặc tính khởi động của motor.
- Máy bơm công nghiệp: Cần kiểm tra dòng tải và phương pháp khởi động.
- Dây chuyền đóng gói, sản xuất tự động: Hỗ trợ duy trì nguồn điện ổn định hơn cho hệ thống.
- Hệ thống điều hòa công nghiệp: Cần tính đến tải đồng thời và dòng khởi động của máy nén.
Không nên quyết định công suất ổn áp bằng cách chỉ đếm số lượng thiết bị. Hai nhà xưởng có cùng số máy nhưng dòng làm việc, dòng khởi động và thời gian vận hành khác nhau sẽ tạo ra yêu cầu tải khác nhau.
