Ổn Áp Lioa 100KVA 3 Pha SH3-100KII 100KW Dải 260V-430V

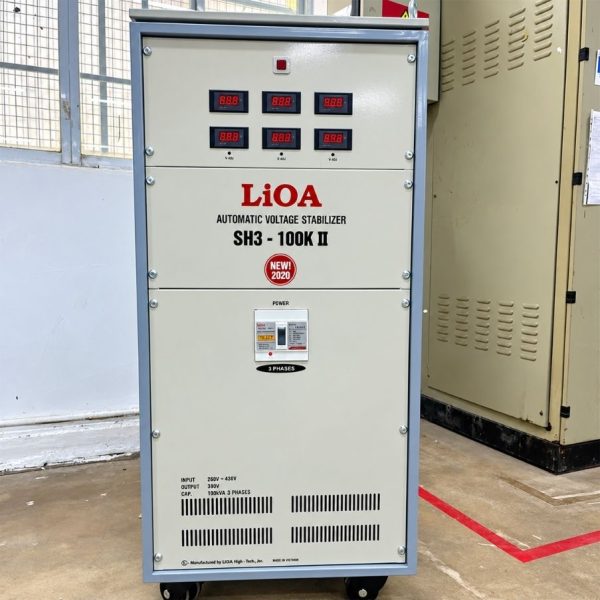

Ổn Áp LiOA 100KVA 3 Pha SH3-100KII

Ổn áp LiOA 100KVA 3 pha SH3-100KII dải 260V-430V là thiết bị ổn định điện áp công nghiệp dành cho nhà xưởng, dây chuyền sản xuất và hệ thống máy móc sử dụng nguồn điện 3 pha 380V. Model SH3-100KII có công suất định mức 100KVA, tương đương 100.000VA, điện áp đầu vào 260V-430V và điện áp đầu ra 380V ±2-3%. Theo thông tin hiện hành của LiOA, máy sử dụng động cơ Servo một chiều, thời gian đáp ứng khoảng 1-3 giây và hoạt động trong dải tần số 49-62Hz.

Điểm đáng chú ý của SH3-100KII là khả năng xử lý tình trạng điện áp 3 pha tăng giảm trong phạm vi tương đối rộng nhưng không thuộc nhóm điện yếu quá sâu. Máy phù hợp với những hệ thống cần duy trì nguồn 380V ổn định hơn cho motor, máy CNC, máy nén khí, máy bơm và các thiết bị sản xuất.

Đặc Điểm Của Ổn Áp LiOA 100KVA 3 Pha SH3-100KII

SH3-100KII thuộc dòng ổn áp 3 pha dành cho hệ thống điện công nghiệp có nguồn đầu vào dao động trong phạm vi 260V-430V. Khi điện áp thay đổi, mạch điều khiển sẽ nhận biết sai lệch và điều khiển Servo thực hiện hiệu chỉnh tương ứng.

Máy có một số đặc điểm đáng chú ý:

• Công suất 100KVA: Phù hợp với hệ thống có nhiều thiết bị điện hoạt động đồng thời khi tổng tải được tính toán đúng.
• Dải đầu vào 260V-430V: Đáp ứng khu vực có điện yếu ở mức vừa hoặc điện áp thường xuyên dao động.
• Đầu ra 380V: Phù hợp với nhiều loại máy móc sử dụng nguồn điện 3 pha.
• Tự động điều chỉnh điện áp: Người vận hành không phải thường xuyên can thiệp bằng tay.
• Servo Motor: Thực hiện quá trình nâng hoặc hạ điện áp theo tín hiệu điều khiển.
• Điều chỉnh các pha: Hỗ trợ xử lý khi điện áp giữa các pha có mức chênh lệch nhất định.
• Thiết kế công nghiệp: Phù hợp bố trí tại nhà xưởng, phòng điện hoặc khu vực kỹ thuật.

Điểm quan trọng khi lựa chọn model này là điện áp thấp nhất thực tế của nhà xưởng phải phù hợp với dải 260V-430V. Nếu nguồn thường xuyên xuống thấp hơn giới hạn này, cần khảo sát lại trước khi quyết định.

Thông Số Kỹ Thuật Ổn Áp LiOA SH3-100KII

Khi mua và lắp đặt thực tế, nên kiểm tra thêm tem máy và tài liệu kỹ thuật đi kèm để xác nhận cấu hình của đúng sản phẩm đang sử dụng.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V là phạm vi điện áp dây đầu vào mà ổn áp được thiết kế để xử lý. Đây là một trong những thông số quan trọng nhất khi quyết định SH3-100KII có phù hợp với nhà xưởng hay không.

Trong quá trình vận hành:

• Khi điện áp nguồn giảm nhưng vẫn nằm trong phạm vi thiết kế, máy thực hiện nâng điện áp.
• Khi nguồn dao động liên tục, Servo tự động thay đổi vị trí điều chỉnh.
• Khi điện áp đầu vào tăng cao, máy thực hiện hạ điện áp.
• Điện áp đầu ra được đưa về quanh mức 380V trong phạm vi sai số thiết kế.

Nếu điện áp thường xuyên xuống dưới 260V, khả năng duy trì đầu ra theo thiết kế có thể bị ảnh hưởng. Vì vậy, không nên chỉ hỏi “điện nhà xưởng có yếu không”, mà nên đo điện áp thực tế vào thời điểm tải lớn nhất.

Dải 260V-430V Tương Ứng Điện Áp Pha Bao Nhiêu?

Trong hệ thống điện 3 pha, điện áp dây và điện áp pha có quan hệ gần đúng:

Upha = Udây / √3

Tại mức điện áp dây 260V:

260 / 1,732 ≈ 150V

Tại mức điện áp dây 430V:

430 / 1,732 ≈ 248V

Như vậy:

• 260V-430V: Là điện áp đo giữa hai pha.
• Khoảng 150V-248V: Là điện áp tương ứng giữa pha và trung tính.

Hai con số trên chỉ là hai cách thể hiện điện áp trong cùng hệ thống 3 pha. Khi khảo sát cần hỏi rõ khách đang đo pha với pha hay pha với trung tính để tránh chọn sai dải ổn áp.

Dòng Điện Của Ổn Áp LiOA 100KVA 3 Pha

Dòng điện lý thuyết tại đầu ra 380V được tính theo công thức:

I = S / (√3 × U)

Với:

• S = 100.000VA
• U = 380V

Ta có:

I = 100.000 / (1,732 × 380) ≈ 152A

Như vậy, khi khai thác đủ 100KVA tại đầu ra 380V, dòng điện lý thuyết khoảng 152A.

Tuy nhiên, khi lựa chọn dây dẫn và MCCB không nên chỉ dựa vào con số này. Cần xét thêm:

• Chiều dài tuyến cáp.
• Cáp đồng hay cáp nhôm.
• Phương pháp đi dây.
• Nhiệt độ môi trường.
• Điện áp thấp nhất đầu vào.
• Dòng khởi động của tải.
• Độ sụt áp cho phép.
• Khả năng cắt ngắn mạch của MCCB.

Đặc biệt, phía đầu vào và đầu ra cần được tính riêng vì điều kiện dòng điện có thể khác nhau khi điện áp nguồn thay đổi.

Nguyên Lý Hoạt Động Của SH3-100KII

SH3-100KII hoạt động bằng cơ cấu Servo Motor kết hợp mạch điều khiển điện áp. Khi điện áp đầu vào thay đổi, hệ thống liên tục đo và so sánh với mức yêu cầu, sau đó điều khiển cơ cấu điều áp để hiệu chỉnh.

Quá trình có thể hiểu qua các bước:

1. Mạch điều khiển giám sát điện áp nguồn.
2. Hệ thống phát hiện điện áp đang cao hoặc thấp.
3. Servo Motor thực hiện điều chỉnh.
4. Điện áp được nâng hoặc hạ tương ứng.
5. Đầu ra được duy trì quanh mức 380V.

Cơ chế này hoạt động tự động nên phù hợp với những hệ thống sản xuất mà điện áp có thể thay đổi nhiều lần trong ngày.

Ổn áp chỉ thực hiện điều chỉnh điện áp, không phải thiết bị biến đổi tần số và cũng không phải nguồn điện dự phòng khi mất điện hoàn toàn.

Ưu Điểm Của Ổn Áp LiOA 100KVA 3 Pha SH3-100KII

SH3-100KII phù hợp với những hệ thống cần ổn định nguồn 3 pha 380V trong điều kiện điện áp thường xuyên tăng giảm.

Một số ưu điểm nổi bật:

• Công suất 100KVA: Đáp ứng nhiều hệ thống tải công nghiệp khi lựa chọn đúng.
• Dải vào 260V-430V: Phù hợp với nguồn điện dao động ở mức tương đối rộng.
• Đầu ra 380V ±2-3%: Thích hợp cho nhiều thiết bị công nghiệp 3 pha.
• Điều chỉnh tự động bằng Servo: Giảm thao tác thủ công trong quá trình sử dụng.
• Thời gian đáp ứng nhanh: Hỗ trợ hiệu chỉnh khi điện lưới thay đổi.
• Khả năng làm việc với nhiều nhóm tải: Có thể sử dụng cho motor, máy CNC, máy nén khí và dây chuyền sản xuất khi được tính toán đúng.
• Thiết kế dạng tủ công nghiệp: Phù hợp cho phòng điện và nhà xưởng.
• Có các chức năng bảo vệ: Hỗ trợ vận hành khi xuất hiện một số trạng thái điện bất thường.

Hiệu quả của máy phụ thuộc nhiều vào điện áp nguồn, tải thực tế và chất lượng hệ thống dây dẫn, chứ không chỉ nằm ở công suất 100KVA.

Ứng Dụng Của Ổn Áp LiOA 100KVA 3 Pha SH3-100KII

Với công suất 100KVA, dải điện áp đầu vào 260V-430V và đầu ra 380V, ổn áp LiOA SH3-100KII phù hợp với nhiều hệ thống điện công nghiệp có nguồn điện thường xuyên dao động trong quá trình vận hành. Thiết bị thường được lựa chọn cho những nơi có nhiều tải 3 pha hoạt động đồng thời và cần duy trì điện áp ổn định hơn để hạn chế ảnh hưởng đến máy móc.

Một số ứng dụng phổ biến gồm:

• Nhà xưởng sản xuất: Hỗ trợ ổn định nguồn điện cho nhiều thiết bị hoạt động cùng lúc, đặc biệt trong giờ cao điểm hoặc khi phụ tải tăng.
• Máy CNC và máy gia công cơ khí: Phù hợp với các hệ thống yêu cầu nguồn 3 pha 380V ổn định hơn để duy trì quá trình vận hành liên tục.
• Motor 3 pha: Có thể sử dụng khi dòng định mức, dòng khởi động và phương pháp khởi động nằm trong khả năng của ổn áp.
• Máy nén khí: Hỗ trợ duy trì điện áp phù hợp khi máy khởi động hoặc thay đổi trạng thái tải.
• Máy bơm công nghiệp: Phù hợp với hệ thống bơm sử dụng nguồn 3 pha, cần kiểm tra thêm dòng làm việc và chế độ khởi động.
• Dây chuyền sản xuất tự động: Giúp nguồn điện ổn định hơn cho các cụm máy hoạt động liên tục hoặc theo chu kỳ.
• Hệ thống điều hòa công nghiệp: Có thể sử dụng khi tổng tải và đặc tính khởi động của máy nén được tính toán phù hợp.
• Tòa nhà và công trình có phụ tải lớn: Hỗ trợ cấp nguồn ổn định hơn cho các nhóm thiết bị 3 pha trong hệ thống kỹ thuật.
