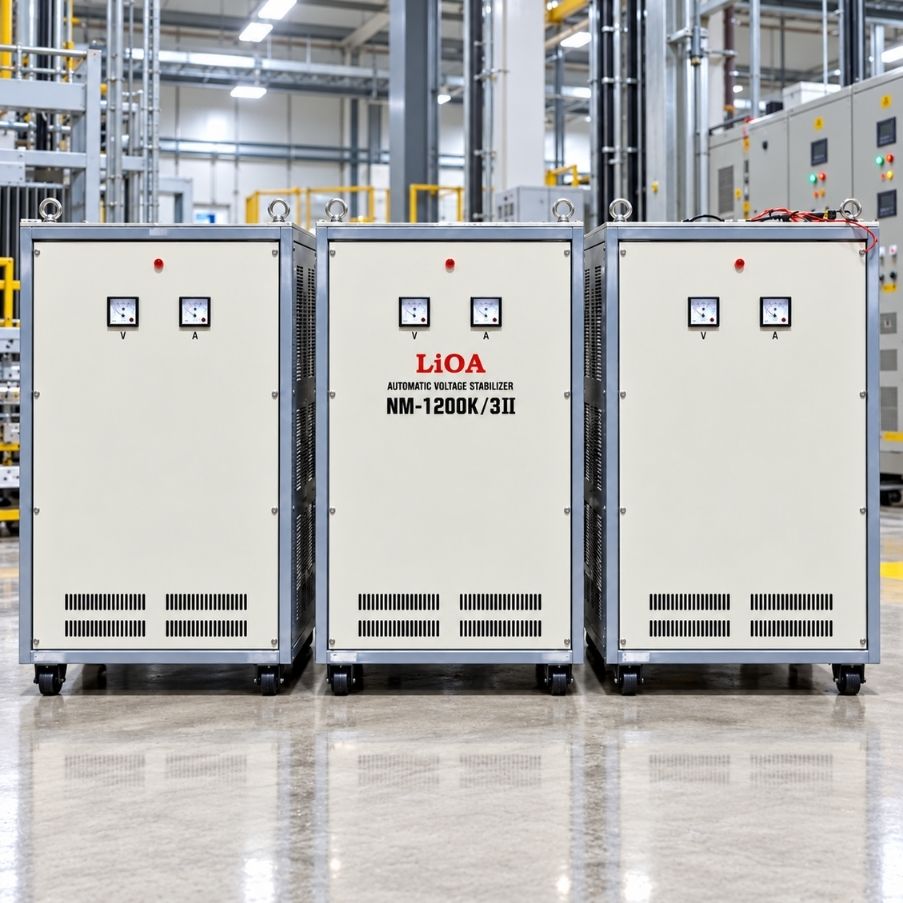

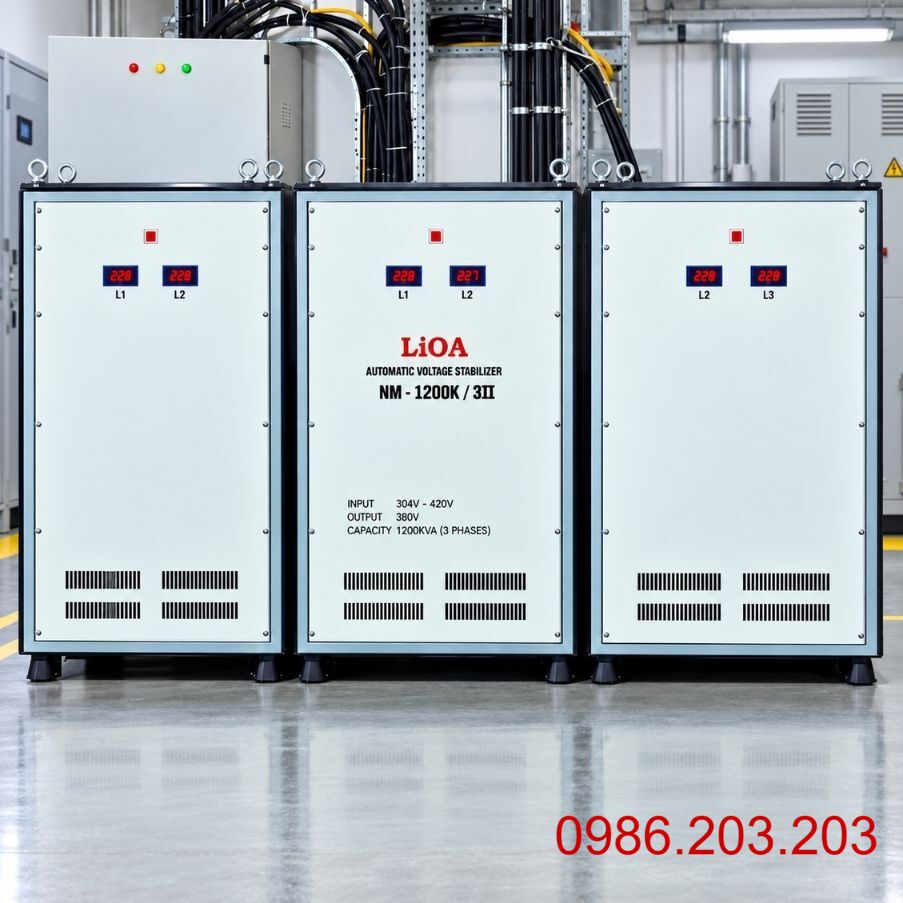

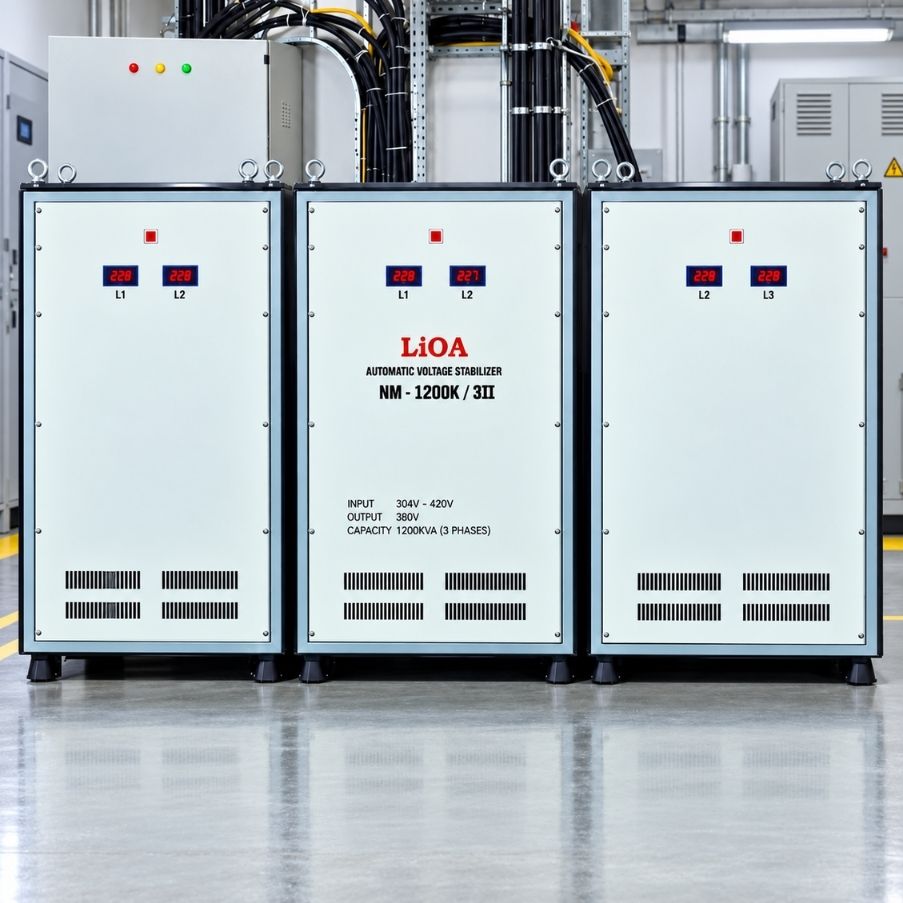

Ổn Áp Lioa 1200KVA 3 Pha NM-1200KII Dải 304V Chính Hãng

Dải Điện Áp 304V-420V Có Ý Nghĩa Gì?

Dải 304V-420V là phạm vi điện áp dây đầu vào mà dòng NM-II được thiết kế để làm việc. Đây là dải phù hợp với các hệ thống điện công nghiệp có nguồn tương đối gần mức 380V nhưng vẫn xuất hiện dao động khi phụ tải thay đổi.

Nếu quy đổi theo điện áp pha:

304V / √3 ≈ 175V

420V / √3 ≈ 242V

Vì vậy, LiOA công bố dải tương ứng khoảng 175V-242V theo điện áp pha.

Trong thực tế:

• Khi điện áp đầu vào giảm, máy thực hiện quá trình nâng áp.
• Khi điện áp đầu vào tăng, máy thực hiện hạ áp.
• Khi tải thay đổi, hệ thống điều khiển tiếp tục theo dõi và hiệu chỉnh.
• Khi điện áp nguồn ổn định trở lại, máy duy trì đầu ra trong phạm vi thiết kế.

Nếu điện áp thực tế của nhà máy thường xuyên thấp hơn 304V, không nên chỉ dựa vào công suất 1200KVA để quyết định. Cần đo lại nguồn trong thời điểm tải lớn và lựa chọn dải điện áp phù hợp với điều kiện thực tế.

1200KVA Là Bao Nhiêu VA Và Có Phải 1200kW Không?

Công suất danh định của máy là:

1200KVA = 1.200.000VA

KVA là công suất biểu kiến, còn kW là công suất tác dụng. Hai đại lượng này không nên được coi là tương đương trực tiếp.

Công suất thực của phụ tải còn phụ thuộc vào hệ số công suất:

P = S × cosφ

Do đó, khi chọn ổn áp cho nhà máy cần căn cứ vào nhiều yếu tố thay vì chỉ cộng tổng số kW trên tem thiết bị:

• Tổng tải thực tế chạy đồng thời.
• Hệ số công suất của hệ thống.
• Dòng điện từng pha.
• Tỷ lệ motor trong tổng tải.
• Dòng khởi động của các động cơ lớn.
• Máy sử dụng khởi động trực tiếp, sao tam giác, soft starter hay biến tần.
• Khả năng mở rộng thêm dây chuyền sau này.

Với hệ thống công suất lớn, số liệu đo thực tế tại tủ tổng thường có giá trị hơn việc chỉ tính tải trên giấy.

Dòng Điện Của Ổn Áp 1200KVA Tại 380V

Đối với hệ thống điện 3 pha, dòng điện lý thuyết được xác định theo công thức:

I = S / (√3 × U)

Với công suất 1.200.000VA và điện áp đầu ra 380V:

I ≈ 1.823A

Như vậy, khi khai thác ở mức công suất rất cao, dòng điện trên hệ thống có thể lên tới khoảng 1.823A.

Đây là mức dòng lớn, vì vậy toàn bộ phần điện phía trước và phía sau ổn áp cần được thiết kế đồng bộ:

• Cáp lực: Tính theo dòng thực tế, chiều dài tuyến, phương pháp đi dây và điều kiện môi trường.
• Thanh cái: Phải đáp ứng khả năng chịu dòng và tản nhiệt khi vận hành liên tục.
• MCCB: Cần lựa chọn theo dòng tải, đặc tính phụ tải và khả năng cắt ngắn mạch.
• Đầu cos, terminal: Phải có bề mặt tiếp xúc tốt, ép đúng kỹ thuật và kiểm soát lực siết.
• Tiếp địa: Cần được triển khai theo thiết kế an toàn điện của công trình.

Không nên lấy riêng mức 1.823A để áp dụng một tiết diện cáp hoặc một cấp MCCB cố định cho tất cả nhà máy.

Nguyên Lý Hoạt Động Của LiOA 1200KVA 3 Pha NM

LiOA công bố NM-1200K/3II sử dụng động cơ Servo một chiều, với thời gian đáp ứng khoảng 1-3 giây. Khi điện áp nguồn thay đổi, mạch điều khiển sẽ nhận biết độ lệch và điều khiển cơ cấu Servo để hiệu chỉnh điện áp.

Quá trình hoạt động có thể hiểu theo các bước:

• Giám sát điện áp: Mạch điều khiển liên tục theo dõi nguồn điện trong quá trình máy vận hành.
• Xác định sai lệch: Khi điện áp tăng hoặc giảm khỏi vùng yêu cầu, bộ điều khiển xác định hướng cần hiệu chỉnh.
• Điều khiển Servo: Động cơ Servo tác động lên cơ cấu điều áp để thay đổi điện áp theo yêu cầu.
• Nâng hoặc hạ áp: Máy tự động xử lý theo tình trạng nguồn thực tế.
• Ổn định đầu ra: Điện áp được đưa về quanh mức 380V trong phạm vi thiết kế.
• Theo dõi liên tục: Hệ thống tiếp tục hiệu chỉnh khi nguồn hoặc phụ tải thay đổi.

Ổn áp không thay đổi tần số như biến tần và cũng không có chức năng dự trữ điện để cấp tải khi mất điện như UPS.

Những Điểm Nổi Bật Của LiOA NM-1200KII

NM-1200KII được thiết kế cho hệ thống điện có công suất rất lớn, vì vậy giá trị của thiết bị không chỉ nằm ở con số 1200KVA mà còn ở khả năng duy trì điện áp ổn định hơn khi phụ tải của nhà máy liên tục thay đổi.

Một số đặc điểm đáng chú ý:

• Công suất 1200KVA: Phù hợp với hệ thống điện tổng quy mô lớn khi tải được khảo sát và tính toán phù hợp.
• Dải 304V-420V: Thích hợp với hệ thống có nguồn tương đối gần chuẩn nhưng vẫn xuất hiện dao động điện áp.
• Điện áp đầu ra 380V ±2-3%: Phù hợp với hệ thống điện công nghiệp 3 pha.
• Servo Motor một chiều: Tự động nâng hoặc hạ điện áp theo tín hiệu điều khiển.
• Dây đồng: LiOA công bố sản phẩm sử dụng dây đồng nguyên chất 99,99%.
• Hệ thống quạt thông minh: Catalogue NM-II công bố hệ thống làm mát sử dụng quạt thông minh.
• Hiển thị điện áp và dòng điện: Catalogue LiOA công bố dòng NM-II sử dụng màn hiển thị số A và V.
• Hiệu suất cao: Catalogue hiện hành công bố hiệu suất tổng của dòng NM-II khoảng 98% trong điều kiện quy định.

Ổn áp không nên được quảng bá như thiết bị trực tiếp “tiết kiệm điện” trong mọi trường hợp. Chức năng cốt lõi của máy vẫn là ổn định điện áp.

Khả Năng Bảo Vệ Của NM-1200KII

Theo thông tin LiOA công bố cho NM-1200K/3II, thiết bị tích hợp aptomat để hỗ trợ bảo vệ quá tải, ngắn mạch và có mạch điều khiển bảo vệ quá áp đầu ra.

Tuy nhiên, với hệ thống công suất 1200KVA, bảo vệ cần được thiết kế thành một hệ thống hoàn chỉnh:

• MCCB tổng: Phải phù hợp với dòng vận hành và khả năng cắt tại điểm lắp đặt.
• MCCB nhánh: Cần phối hợp với bảo vệ phía trên để hạn chế sự cố lan rộng.
• Cáp và thanh cái: Phải đáp ứng khả năng chịu dòng và điều kiện nhiệt.
• Tiếp địa: Cần thi công đúng thiết kế.
• SPD: Nếu cần chống xung quá áp lan truyền, phải sử dụng thiết bị chuyên dụng phù hợp.

Ổn áp không nên được xem là thiết bị thay thế toàn bộ hệ thống bảo vệ điện của nhà máy.

NM-1200KII Phù Hợp Với Những Công Trình Nào?

Với công suất 1200KVA, NM-1200KII hướng tới các hệ thống điện công nghiệp quy mô lớn có nguồn đầu vào chủ yếu nằm trong khoảng 304V-420V.

Một số nhóm ứng dụng có thể cân nhắc:

• Nhà máy sản xuất: Ổn định nguồn điện tổng trước khi phân phối tới nhiều phân xưởng.
• Dây chuyền sản xuất tự động: Hỗ trợ duy trì điện áp ổn định hơn khi nhiều nhóm tải đóng cắt.
• Xưởng cơ khí: Phục vụ hệ thống có motor và máy gia công công suất lớn.
• Hệ thống CNC: Phù hợp khi tổng tải và yêu cầu nguồn nằm trong khả năng của hệ thống.
• Máy nén khí công nghiệp: Cần tính thêm dòng khởi động.
• Hệ thống bơm: Đặc biệt với nhiều motor hoạt động trong cùng thời điểm.
• HVAC công nghiệp: Cấp nguồn cho máy nén, bơm, quạt và các tải phụ trợ.
• Tủ điện tổng nhà máy: Có thể sử dụng trong phương án ổn định điện áp trước khi phân phối tới các nhánh tải.

Không nên chọn 1200KVA chỉ vì muốn máy “càng lớn càng tốt”. Một phương án hợp lý cần dựa trên tải thực tế và điều kiện nguồn.
