Ổn Áp Lioa 3 Pha 1200KVA NM-1200KII Dải 304V-420V

Ổn Áp Lioa 3 Pha 1200KVA NM-1200KII

NM-1200KII là ổn áp tự động 3 pha công suất 1200KVA, được thiết kế để ổn định nguồn điện trước khi phân phối tới những phụ tải công nghiệp quy mô lớn. Trong quá trình vận hành, hệ thống liên tục theo dõi điện áp đầu vào và điều khiển cơ cấu Servo để nâng hoặc hạ điện áp khi cần thiết.

Model này phù hợp với những hệ thống thường xuất hiện:

• Điện áp giảm khi nhà máy tăng tải: Nhiều thiết bị công suất lớn cùng hoạt động khiến nguồn 3 pha thấp hơn mức bình thường.
• Điện áp thay đổi theo ca sản xuất: Việc đóng hoặc cắt dây chuyền làm tổng phụ tải liên tục thay đổi.
• Hệ thống có nhiều motor: Dòng khởi động của tải động lực có thể tác động mạnh đến điện áp chung.
• Nguồn tương đối gần mức tiêu chuẩn 380V: Điện áp dao động nhưng phần lớn vẫn nằm trong phạm vi 304V-420V.
• Cần ổn định nguồn trước tủ phân phối: Phù hợp với hệ thống điện tổng cấp cho nhiều nhóm thiết bị công nghiệp.

NM-1200KII là thiết bị điều chỉnh điện áp, không tạo thêm điện năng và không thay thế máy phát điện hoặc UPS khi nguồn điện đầu vào bị mất hoàn toàn.

Điểm Nổi Bật Của Ổn Áp LiOA NM-1200KII

• Khả năng ổn định điện áp nhanh và chính xác: Giúp duy trì dòng điện luôn ổn định, bảo vệ toàn bộ hệ thống máy móc, thiết bị công nghiệp khỏi tình trạng hư hỏng do điện áp dao động.

• Công suất lớn 1200KVA: Đáp ứng hiệu quả nhu cầu sử dụng điện của các nhà máy, xí nghiệp có nhiều thiết bị công suất cao hoạt động đồng thời.

• Thiết kế tủ đứng chắc chắn: Vỏ máy được chế tạo bằng vật liệu bền bỉ, chống va đập, phù hợp lắp đặt trong không gian nhà xưởng, đảm bảo độ an toàn và tính thẩm mỹ.

• Vận hành êm ái, ổn định: Sử dụng động cơ Servo chất lượng cao, giúp thiết bị hoạt động trơn tru, ít tiếng ồn, không ảnh hưởng đến môi trường làm việc.

• Hệ thống bảo vệ đa tầng: Tích hợp đầy đủ các tính năng an toàn như bảo vệ quá tải, ngắn mạch, chập cháy, tự động ngắt khi gặp sự cố, hạn chế rủi ro và tăng độ tin cậy khi vận hành.

• Hiệu quả kinh tế cao: Nhờ duy trì nguồn điện ổn định, thiết bị giúp giảm thiểu chi phí bảo trì, kéo dài tuổi thọ máy móc, đồng thời nâng cao năng suất hoạt động cho doanh nghiệp.

Thông Số Kỹ Thuật Ổn áp 3 Pha 1200KVA NM

Dòng Điện Của 1200KVA Tại Đầu Ra 380V

Đối với hệ thống điện 3 pha, dòng điện lý thuyết được tính theo:

I = S / (√3 × U)

Với:

S = 1.200.000VA
U = 380V

Dòng điện lý thuyết khi khai thác đủ công suất vào khoảng:

I ≈ 1.823A

Đây là mức dòng rất lớn. Vì vậy, phần phân phối điện cần được tính toán đồng bộ với ổn áp.

Một số hạng mục đặc biệt quan trọng:

• Cáp lực: Cần tính theo dòng tải thực tế, chiều dài tuyến, phương pháp đi dây và điều kiện môi trường.
• Thanh cái: Phải đáp ứng khả năng chịu dòng và tản nhiệt khi vận hành liên tục.
• MCCB: Lựa chọn theo dòng tải, đặc tính phụ tải và khả năng cắt ngắn mạch.
• Đầu cos: Phải ép đúng khuôn, đúng tiết diện và bảo đảm bề mặt tiếp xúc tốt.
• Terminal: Cần kiểm soát lực siết để hạn chế điện trở tiếp xúc và phát nhiệt.
• Tiếp địa: Thực hiện theo thiết kế an toàn điện của toàn bộ công trình.

Không nên lấy riêng con số khoảng 1.823A rồi áp một tiết diện cáp hoặc MCCB cố định cho mọi nhà máy.

Nguyên Lý Hoạt Động Của NM-1200KII

NM-1200KII sử dụng động cơ Servo một chiều kết hợp mạch điều khiển tự động. LiOA công bố thời gian đáp ứng khoảng 1-3 giây đối với model này.

Quá trình vận hành được thực hiện theo trình tự:

• Giám sát điện áp đầu vào: Mạch điều khiển liên tục theo dõi nguồn điện trong suốt quá trình máy hoạt động.
• Phân tích mức sai lệch: Khi điện áp đầu vào tăng hoặc giảm, hệ thống xác định hướng cần điều chỉnh.
• Điều khiển Servo Motor: Tín hiệu được truyền tới động cơ Servo một chiều để tác động lên cơ cấu điều áp.
• Tự động nâng hoặc hạ áp: Máy điều chỉnh theo chiều phù hợp với tình trạng nguồn thực tế.
• Ổn định đầu ra: Điện áp được đưa về quanh mức 380V trong phạm vi thiết kế.
• Tiếp tục giám sát: Chu trình diễn ra tự động khi nguồn điện tiếp tục biến động.

NM-1200KII chỉ thực hiện chức năng ổn định điện áp, không thay đổi tần số như biến tần và không cấp điện dự phòng khi mất nguồn như UPS.

NM-1200KII Phù Hợp Với Những Hệ Thống Điện Nào?

NM-1200KII phù hợp với các công trình sử dụng nguồn 3 pha 380V, có tổng phụ tải rất lớn và điện áp đầu vào chủ yếu nằm trong phạm vi 304V-420V.

Một số ứng dụng có thể cân nhắc:

• Nhà máy sản xuất quy mô lớn: Ổn định nguồn trước khi phân phối tới nhiều phân xưởng.
• Dây chuyền tự động: Hỗ trợ duy trì điện áp ổn định hơn khi phụ tải thay đổi.
• Xưởng cơ khí lớn: Cấp nguồn cho nhiều motor, máy gia công và thiết bị phụ trợ.
• Máy CNC: Có thể sử dụng khi tổng tải và yêu cầu nguồn phù hợp.
• Máy nén khí: Cần tính riêng dòng khởi động của motor.
• Hệ thống bơm công nghiệp: Phù hợp với nhóm phụ tải động lực lớn sau khi được tính toán.
• Hệ thống HVAC: Cần xác định tải đồng thời của máy nén, bơm và quạt.
• Hệ thống điện tổng: Có thể bố trí trước các tủ phân phối theo thiết kế công trình.

Không nên lựa chọn NM-1200KII chỉ vì công suất lớn. Điều cần xác định là tải thực tế, dải điện áp và khả năng của toàn bộ hệ thống cấp điện.

Hướng Dẫn Lắp Đặt Và Sử Dụng

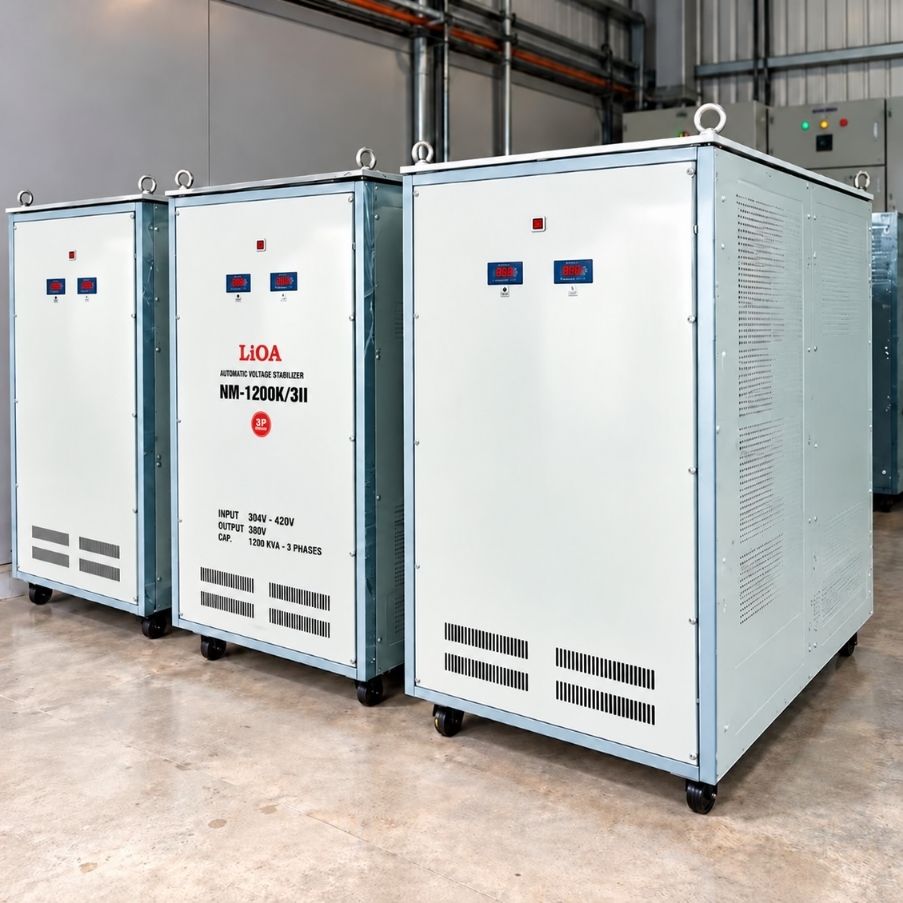

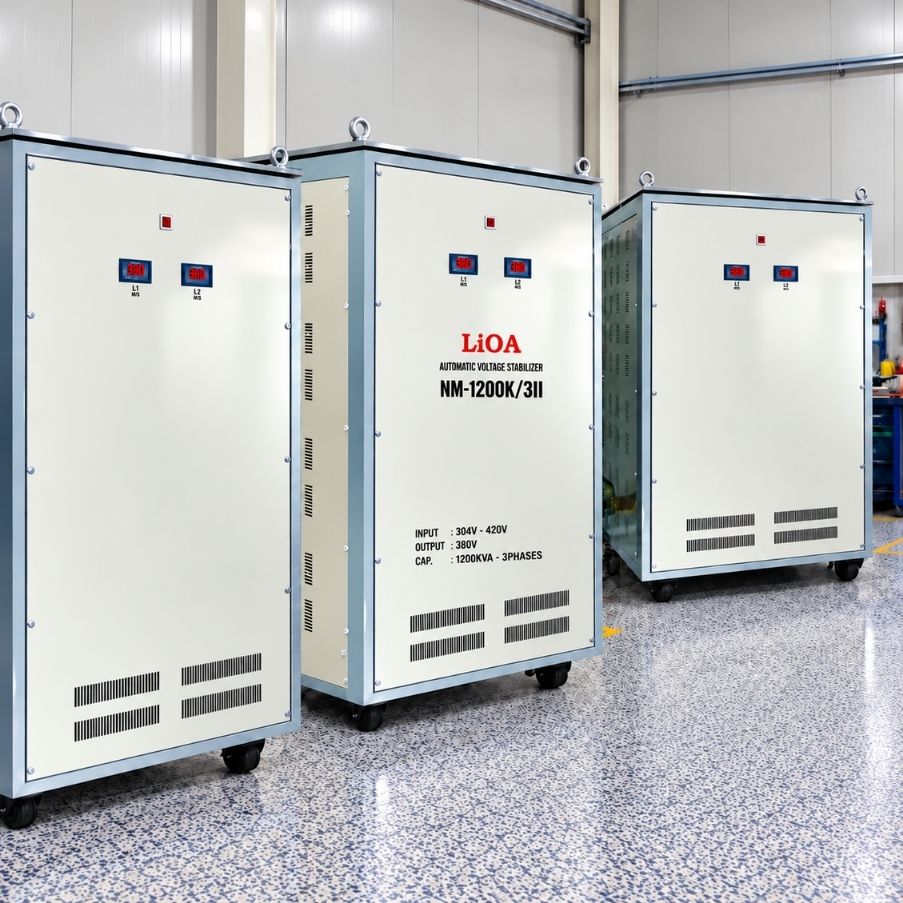

NM-1200KII có cấu hình ba cụm. Do đó, công tác lắp đặt cần được chuẩn bị từ trước về mặt bằng, vận chuyển và hệ thống đấu nối.

Các hạng mục cần chú ý:

• Mặt bằng: Nền đặt máy cần chắc chắn, bằng phẳng và đủ khả năng chịu tải trọng toàn bộ thiết bị.
• Lối vận chuyển: Kiểm tra kích thước cửa, hành lang và khoảng không để đưa ba cụm máy vào đúng vị trí.
• Nâng hạ: Chuẩn bị xe nâng, cẩu hoặc phương án chuyên dụng có tải trọng phù hợp.
• Vị trí đặt máy: Khu vực nên khô ráo, thông thoáng và thuận tiện cho kiểm tra, bảo dưỡng.
• Cáp lực: Tính toán theo dòng tải thực tế, chiều dài tuyến và phương pháp lắp đặt.
• MCCB: Lựa chọn dựa trên dòng vận hành và khả năng cắt ngắn mạch của hệ thống.
• Thanh cái: Cần đáp ứng khả năng chịu dòng lớn và điều kiện tản nhiệt.
• Đầu cos, terminal: Thi công đúng kỹ thuật, bảo đảm tiếp xúc tốt và kiểm tra lực siết.
• Tiếp địa: Vỏ máy cần được nối PE đúng theo thiết kế điện của công trình.

Sau khi hoàn thành đấu nối, nên kiểm tra máy khi chưa mang tải trước, sau đó đưa phụ tải vào từng bước và theo dõi điện áp, dòng từng pha cũng như nhiệt độ tại các điểm nối. Với dòng điện có thể đạt khoảng 1.823A, phần thi công và nghiệm thu nên do nhân sự điện công nghiệp có chuyên môn thực hiện.
