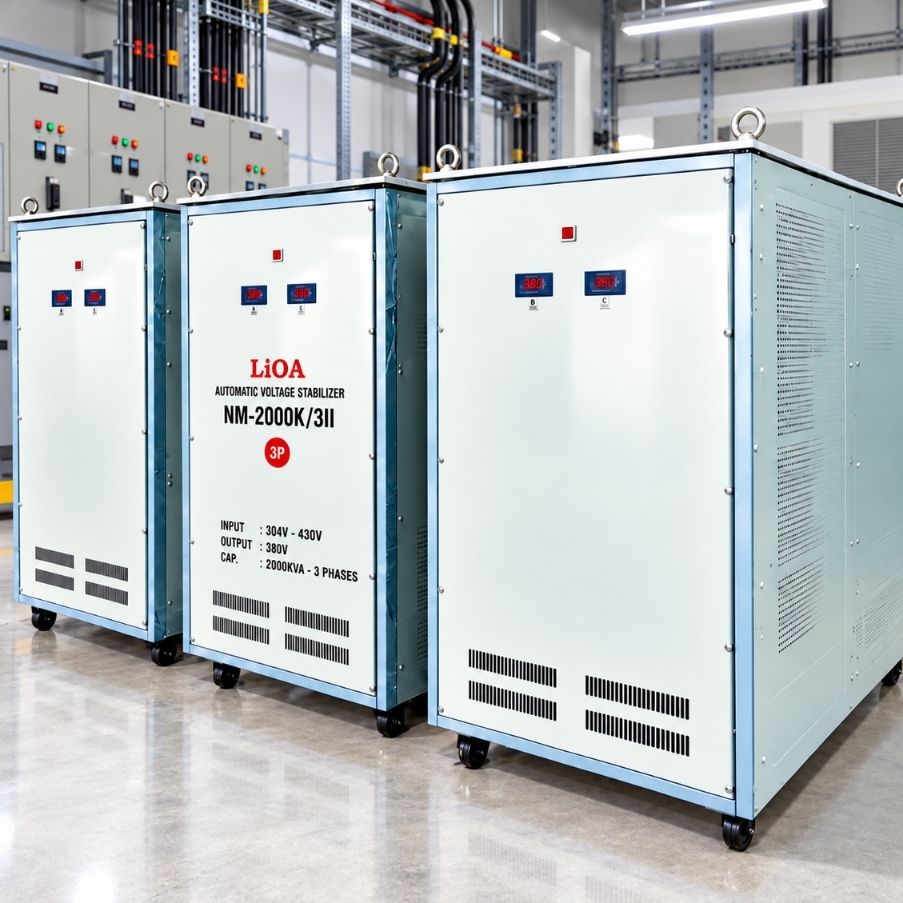

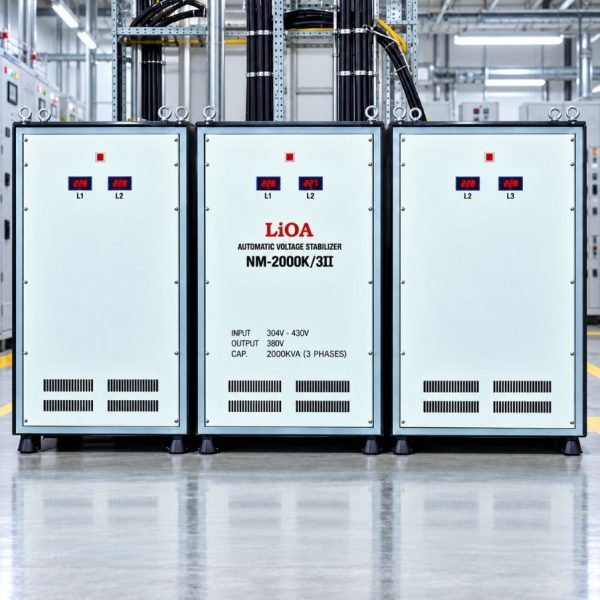

Ổn Áp Lioa 2000KVA 3 Pha NM-2000KII Dải 304V-420V

Nguyên Lý Hoạt Động Của Lioa 2000KVA 3 Pha NM-II

Dòng NM-II sử dụng động cơ Servo một chiều kết hợp mạch điều khiển tự động. Catalogue LiOA công bố đây là hệ thống điều khiển hoàn toàn tự động, với thời gian đáp ứng khoảng 1-3 giây

Quá trình hoạt động có thể hiểu theo trình tự sau:

1. Hệ thống liên tục giám sát điện áp đầu vào.
2. Khi điện áp tăng hoặc giảm, mạch điều khiển xác định mức sai lệch.
3. Bộ điều khiển phát tín hiệu tới Servo Motor.
4. Cơ cấu điều áp thực hiện nâng hoặc hạ điện áp.
5. Điện áp đầu ra được đưa trở lại vùng phù hợp với hệ thống 380V.
6. Quá trình tiếp tục lặp lại khi nguồn hoặc phụ tải thay đổi.

Ổn áp chỉ xử lý điện áp, không điều chỉnh tần số như biến tần và không dự trữ năng lượng để cấp tải khi mất điện như UPS.

Điểm Nổi Bật Của Ổn Áp LiOA 3 Pha NM-2000KII

Với cấu hình công suất 2000KVA và dải đầu vào 304V-420V, giá trị chính của NM-2000KII nằm ở khả năng phục vụ những hệ thống điện cực lớn nhưng nguồn không thường xuyên sụt quá sâu.

Một số điểm đáng chú ý gồm:

• Công suất 2000KVA: Hướng tới hệ thống điện tổng của nhà máy và dây chuyền sản xuất quy mô rất lớn.
• Dải đầu vào 304V-420V: Phù hợp với nguồn điện tương đối gần chuẩn nhưng biến động theo tải.
• Đầu ra 380V ±2-3%: Phù hợp với hệ thống điện công nghiệp 3 pha.
• Điều khiển Servo tự động: Tự động nâng hoặc hạ áp khi điện áp nguồn thay đổi.
• Hệ thống làm mát thông minh: Dòng NM-II hiện hành được LiOA công bố sử dụng quạt thông minh.
• Hiển thị số A và V: Thuận tiện theo dõi điện áp và dòng điện khi vận hành.
• Hiệu suất cao: Catalogue hiện hành công bố hiệu suất tổng khoảng 98% cho dòng NM-II trong điều kiện quy định.

Dải Điện Áp 304V-420V Phù Hợp Với Nguồn Điện Nào?

Dải 304V-420V phù hợp với nguồn điện công nghiệp không sụt quá sâu, nhưng vẫn thường xuyên thay đổi quanh mức tiêu chuẩn 380V khi phụ tải tăng hoặc giảm.

Quy đổi từ điện áp dây sang điện áp pha:

304V / √3 ≈ 175V

380V / √3 ≈ 220V

420V / √3 ≈ 242V

Như vậy, dải 304V-420V tương ứng khoảng 175V-242V theo điện áp pha, cũng là mức được LiOA công bố cho NM-II.

Khi nguồn điện giảm, ổn áp thực hiện nâng áp. Khi nguồn tăng cao, thiết bị thực hiện hạ áp. Quá trình này diễn ra tự động trong phạm vi thiết kế của máy.

Điểm cần lưu ý là nếu điện áp nhà máy thường xuyên xuống dưới 304V. Trong trường hợp đó cần xem xét lại dải điện áp phù hợp, bởi công suất và dải điện áp là hai bài toán khác nhau.

2000KVA Không Đồng Nghĩa Với 2000kW

NM-2000KII theo cấu hình có công suất:

2000KVA = 2.000.000VA

KVA là công suất biểu kiến, trong khi kW là công suất tác dụng. Không nên viết 2000KVA bằng 2000kW.

Quan hệ giữa hai đại lượng:

P = S × cosφ

Ví dụ, nếu giả sử hệ số công suất cosφ = 0,8 thì:

2000KVA × 0,8 = 1600kW

Con số này chỉ nhằm minh họa cách quy đổi, không có nghĩa mọi hệ thống 2000KVA đều tương ứng 1600kW. Hệ số công suất thực tế phải được đo hoặc xác định theo đặc tính của tải.

Khi lựa chọn ổn áp cần xem xét tổng tải hoạt động đồng thời, dòng từng pha, hệ số công suất, số lượng motor, phương pháp khởi động và mức dự phòng cần thiết.

Dòng Điện Của Ổn Áp 2000KVA Tại 380V

Đối với hệ thống điện 3 pha, dòng điện lý thuyết được tính theo:

I = S / (√3 × U)

Với:

S = 2.000.000VA

U = 380V

Ta có:

I ≈ 3.039A

Như vậy, khi khai thác công suất lớn tại đầu ra 380V, hệ thống có thể phải làm việc với dòng điện khoảng 3.039A.

Đây là mức dòng rất lớn. Phần cáp, busway, thanh cái, thiết bị đóng cắt và các đầu nối phải được tính toán như một hệ thống đồng bộ. Không nên lấy riêng con số 3.039A rồi áp một tiết diện cáp cố định cho mọi công trình, bởi khả năng tải còn phụ thuộc chiều dài tuyến, phương pháp lắp đặt, nhiệt độ môi trường, số lượng đường dây đi song song và điều kiện tản nhiệt.

Ứng Dụng Của Ổn Áp LiOA 2000KVA 3 Pha NM-2000KII

Ổn áp LiOA NM-2000KII công suất 2000KVA phù hợp với các hệ thống điện công nghiệp quy mô rất lớn, nơi nguồn điện 3 pha thường xuyên dao động theo phụ tải nhưng vẫn chủ yếu nằm trong dải 304V-420V. Thiết bị có thể được bố trí tại hệ thống điện tổng để ổn định điện áp trước khi phân phối tới nhiều khu vực sản xuất và nhóm phụ tải khác nhau.

Một số ứng dụng điển hình gồm:

• Nhà máy sản xuất quy mô lớn: Ổn định nguồn điện cho nhiều phân xưởng và dây chuyền cùng hoạt động trong một hệ thống.
• Dây chuyền tự động hóa: Phù hợp với hệ thống có nhiều nhóm máy đóng, cắt liên tục khiến điện áp thay đổi theo tải.
• Xưởng cơ khí và gia công: Sử dụng cho hệ thống có nhiều motor, máy CNC, máy cắt và thiết bị công suất lớn.
• Máy nén khí, bơm và quạt công nghiệp: Hỗ trợ duy trì điện áp ổn định hơn cho các tải động lực có dòng làm việc lớn.
• Hệ thống HVAC công nghiệp: Có thể sử dụng cho chiller, máy nén, bơm tuần hoàn và quạt công suất lớn.
• Hệ thống điện tổng nhà máy: Phù hợp với phương án ổn định nguồn trước khi cấp điện tới nhiều tủ phân phối và khu vực sản xuất.

Với hệ thống 2000KVA, trước khi lựa chọn cần khảo sát tổng tải thực tế, dòng điện từng pha, dòng khởi động của motor và mức điện áp thấp nhất trong giờ sản xuất cao điểm để xác định cấu hình phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng

Với ổn áp công suất 2000KVA, việc lắp đặt cần được chuẩn bị ngay từ giai đoạn thiết kế. Do NM-2000KII chưa nằm trong bảng model NM-II tiêu chuẩn công khai, kích thước và trọng lượng cần được lấy từ hồ sơ kỹ thuật của đúng cấu hình máy trước khi chuẩn bị nền móng và phương án vận chuyển.

Các hạng mục cần chú ý:

• Mặt bằng: Nền phải chắc chắn, bằng phẳng và đáp ứng tải trọng thực tế của thiết bị.
• Lối vận chuyển: Kiểm tra cửa, hành lang, chiều cao và khoảng không để đưa các cụm máy vào vị trí.
• Nâng hạ: Chuẩn bị cẩu, xe nâng hoặc thiết bị chuyên dụng phù hợp với trọng lượng thực tế.
• Vị trí đặt máy: Nên khô ráo, thông thoáng, hạn chế bụi và có không gian bảo trì.
• Cáp hoặc busway: Phải tính theo dòng tải, chiều dài tuyến và điều kiện tản nhiệt.
• MCCB và thanh cái: Thiết kế theo dòng vận hành và khả năng chịu sự cố của hệ thống.
• Đầu cos, terminal: Cần thi công đúng kỹ thuật và kiểm soát lực siết tại các điểm chịu dòng lớn.
• Tiếp địa: Vỏ máy cần được nối PE theo thiết kế điện của công trình.

Với dòng điện lý thuyết khoảng 3.039A, phần đấu nối, chạy thử và nghiệm thu nên được thực hiện bởi nhân sự có chuyên môn về hệ thống điện công nghiệp dòng lớn.
