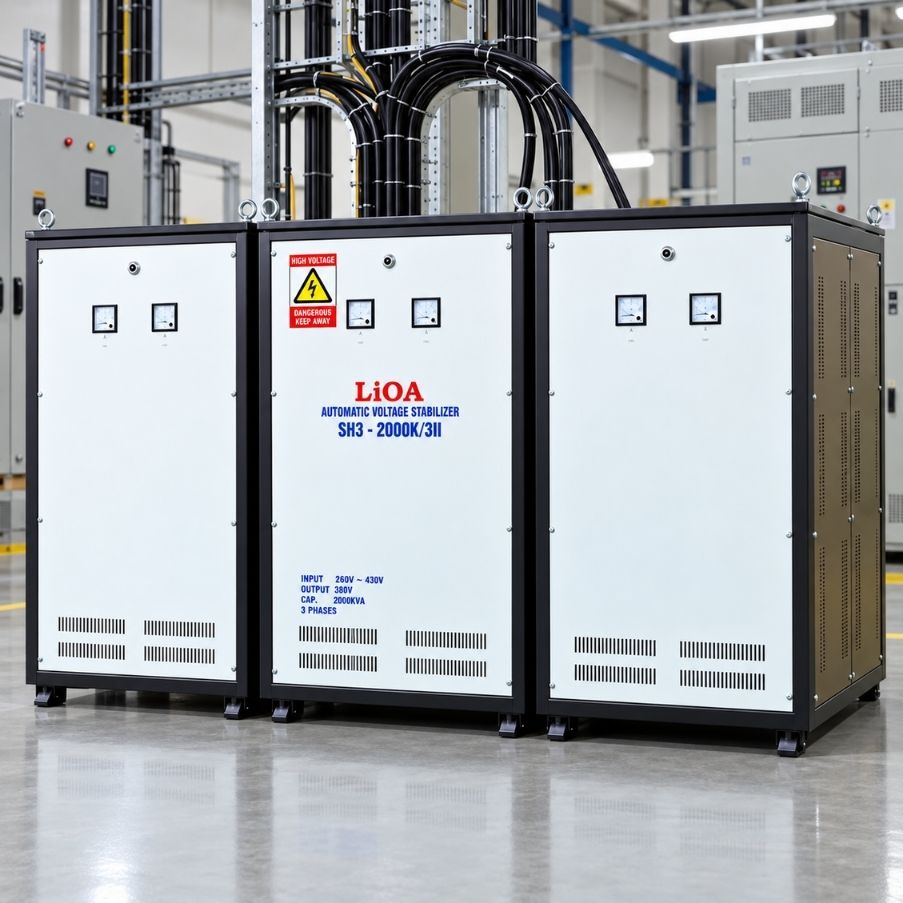

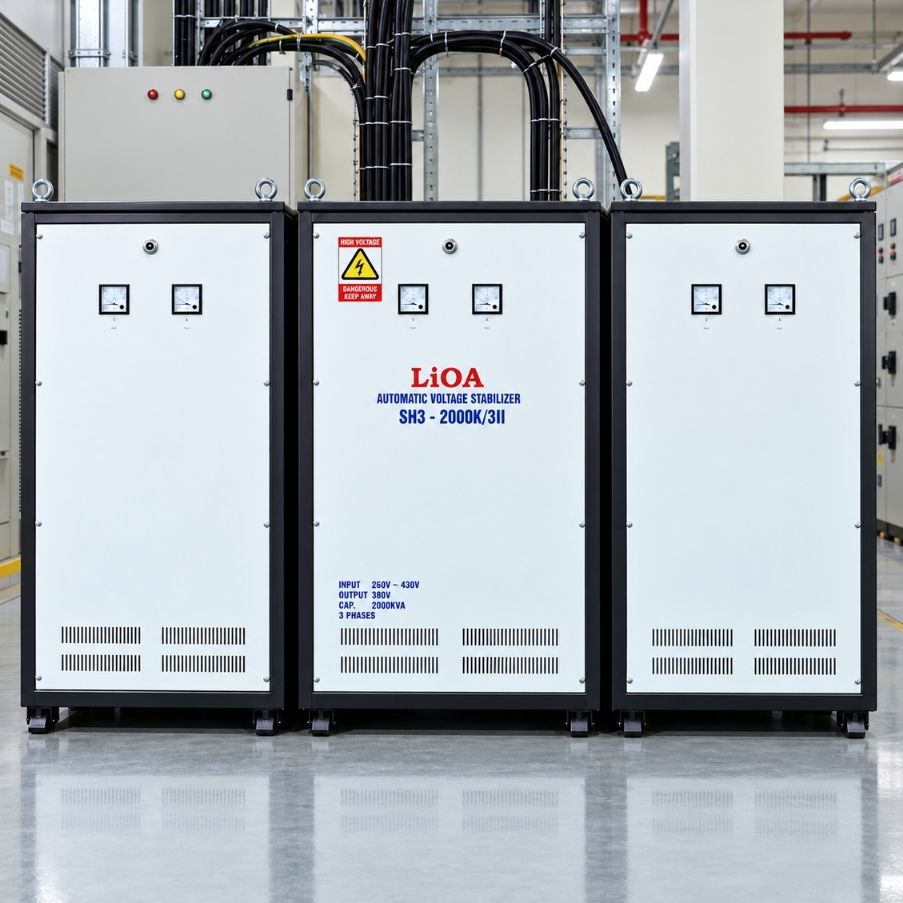

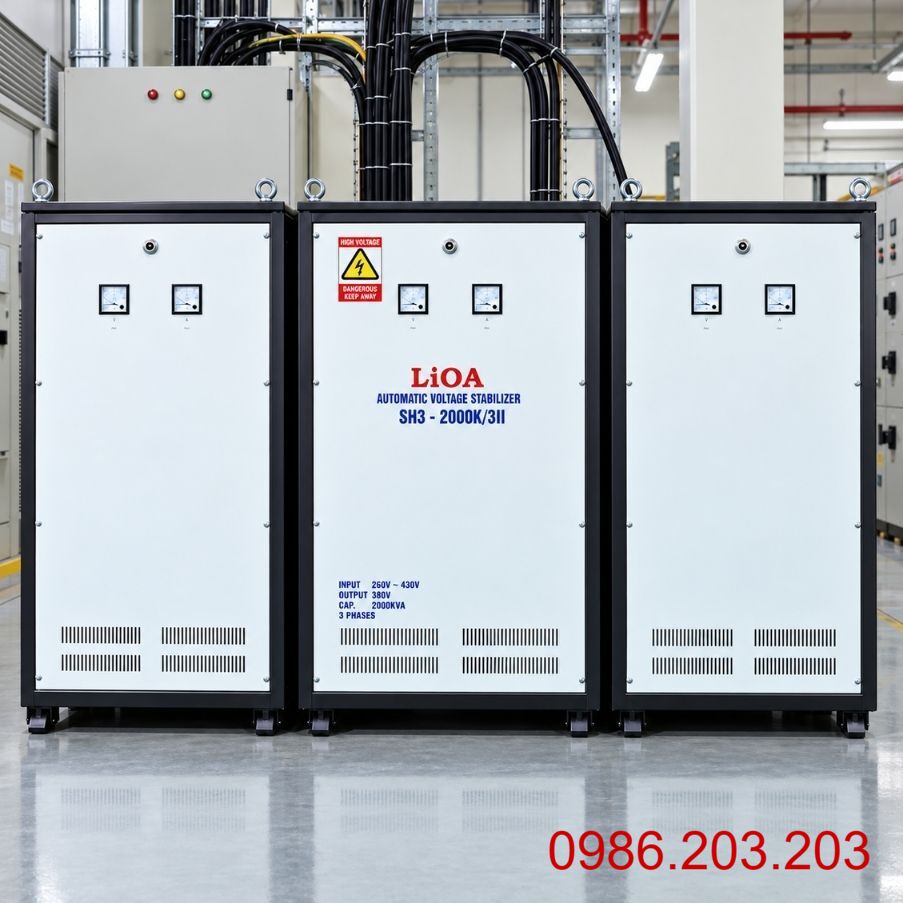

Ổn Áp Lioa 2000KVA 3 Pha SH3-2000KII Dải 260V-430V

Nguyên Lý Hoạt Động Của Lioa 2000KVA 3 Pha SH3-II

Dòng SH3-II hiện hành được LiOA công bố sử dụng động cơ Servo một chiều. Khi điện áp đầu vào thay đổi, bộ điều khiển sẽ phát hiện độ lệch và ra lệnh cho cơ cấu Servo điều chỉnh điện áp.

Quá trình cơ bản gồm:

• Giám sát điện áp: Bộ điều khiển liên tục nhận tín hiệu từ nguồn đầu vào.
• Phát hiện sai lệch: Hệ thống xác định điện áp đang thấp hay cao so với vùng yêu cầu.
• Phát lệnh điều chỉnh: Tín hiệu điều khiển được truyền tới cơ cấu Servo.
• Nâng hoặc hạ áp: Máy thực hiện hiệu chỉnh theo tình trạng nguồn.
• Ổn định đầu ra: Điện áp được đưa về vùng phù hợp với hệ thống 380V.
• Tiếp tục giám sát: Chu trình được lặp lại khi nguồn hoặc tải tiếp tục thay đổi.

Ở các model SH3-II hiện hành, LiOA còn công bố khả năng điều chỉnh ba pha độc lập, hữu ích khi điện áp ba pha không hoàn toàn đồng đều. Tuy nhiên, điều chỉnh điện áp từng pha không có nghĩa máy tự cân bằng dòng tải giữa các pha.

Điểm Nổi Bật Của SH3-2000KII Dải 260V-430V

Nếu được sản xuất theo cấu hình 2000KVA, điểm nổi bật của SH3-2000KII nằm ở khả năng phục vụ hệ thống điện có tải cực lớn kết hợp phạm vi điện áp đầu vào rộng.

Một số điểm đáng chú ý:

• Công suất 2000KVA: Hướng tới hệ thống điện tổng của nhà máy hoặc tổ hợp sản xuất quy mô lớn.
• Dải 260V-430V: Có khả năng làm việc với nguồn điện biến động rộng hơn dòng dải hẹp.
• Đầu ra 380V: Phù hợp với hệ thống điện công nghiệp 3 pha phổ biến.
• Tự động điều chỉnh điện áp: Hạn chế nhu cầu can thiệp thủ công khi điện áp nguồn thay đổi.
• Nguyên lý Servo: Dòng SH3-II hiện hành sử dụng Servo một chiều để thực hiện quá trình điều chỉnh.
• Phù hợp với nhiều nhóm tải công nghiệp: Motor, CNC, máy nén, bơm, HVAC và dây chuyền sản xuất sau khi tính tải.
• Có thể triển khai cho hệ thống điện tổng: Ổn định nguồn trước khi phân phối tới nhiều khu vực sản xuất.

Ở công suất này, giá trị không nằm ở việc “máy càng to càng tốt”. Điều quan trọng hơn là đúng dải điện áp, đúng tải và đúng thiết kế hệ thống.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V là một trong những đặc điểm quan trọng nhất của dòng SH3-II. So với dải điện áp hẹp hơn, phạm vi này phù hợp với các khu vực có nguồn điện 3 pha sụt sâu hơn khi nhà máy tăng tải.

Quy đổi điện áp dây sang điện áp pha:

260V / √3 ≈ 150V

380V / √3 ≈ 220V

430V / √3 ≈ 248V

Như vậy, dải 260V-430V điện áp dây tương ứng khoảng 150V-248V theo điện áp pha, cũng là mức LiOA công bố cho dòng SH3-II.

Khi vận hành:

• Nguồn thấp: Máy thực hiện nâng điện áp.
• Nguồn cao: Máy thực hiện hạ điện áp.
• Nguồn thay đổi theo tải: Bộ điều khiển tiếp tục hiệu chỉnh.
• Nguồn trở lại bình thường: Máy duy trì đầu ra trong vùng thiết kế.

Tuy nhiên, không nên hiểu rằng ổn áp luôn cung cấp đủ 2000KVA tại mọi mức điện áp đầu vào. Catalogue LiOA có đồ thị giới hạn công suất đầu ra theo điện áp đầu vào, do đó với nguồn thường xuyên nằm sát mức thấp nhất cần đánh giá kỹ điều kiện tải thực tế.

2000KVA Không Phải Là 2000kW

Một điểm rất dễ nhầm khi chọn ổn áp công nghiệp là đồng nhất kVA với kW.

Công suất của máy theo cấu hình là:

2000KVA = 2.000.000VA

Đây là công suất biểu kiến.

Công suất tác dụng của tải được xác định theo:

P = S × cosφ

Do đó, 2000KVA không đồng nghĩa trực tiếp với 2000kW.

Khi tính công suất ổn áp cần khảo sát đồng thời tổng tải hoạt động thực tế, hệ số công suất, dòng từng pha, số lượng motor, dòng khởi động và khả năng mở rộng dây chuyền.

Đặc biệt với nhà máy quy mô này, không nên chỉ cộng toàn bộ công suất ghi trên tem thiết bị rồi chọn máy. Dữ liệu dòng thực đo tại tủ điện tổng trong các trạng thái sản xuất khác nhau có giá trị rất lớn.

Dòng Điện Của Ổn Áp 2000KVA Tại 380V

Dòng điện lý thuyết của hệ thống 3 pha được tính:

I = S / (√3 × U)

Trong đó:

S = 2.000.000VA

U = 380V

Suy ra:

I ≈ 3.039A

Đây là mức dòng cực lớn. Vì vậy, việc lắp ổn áp 2000KVA cần được nhìn như một dự án điện công nghiệp hoàn chỉnh.

Các thành phần cần tính đồng bộ:

• Cáp lực hoặc busway: Lựa chọn theo dòng tải, chiều dài, cách lắp đặt, nhiệt độ và khả năng tản nhiệt.
• Thanh cái: Phải được tính về khả năng chịu dòng, mật độ dòng và nhiệt độ khi vận hành liên tục.
• MCCB hoặc thiết bị đóng cắt: Cần căn cứ vào dòng tải, khả năng cắt ngắn mạch và thiết kế bảo vệ chọn lọc.
• Đầu cos, thanh nối và terminal: Chất lượng tiếp xúc đặc biệt quan trọng vì điện trở nhỏ cũng có thể gây phát nhiệt lớn ở dòng hàng nghìn ampe.
• Tiếp địa: Phải được triển khai đồng bộ với toàn bộ hệ thống điện.

Không nên dùng riêng con số khoảng 3.039A để đưa ra một tiết diện cáp cố định cho mọi nhà máy.

Vì Sao Điện Áp Đầu Vào Càng Thấp Thì Hệ Thống Càng Nặng?

Khi tải yêu cầu công suất lớn nhưng điện áp nguồn giảm, dòng điện phía nguồn có xu hướng tăng để truyền cùng một mức công suất. Điều này làm hệ thống cáp, thanh cái, thiết bị đóng cắt và trạm biến áp phía trước chịu áp lực lớn hơn.

Đây là lý do ở hệ thống 2000KVA cần quan tâm không chỉ đến câu hỏi “máy có kéo được điện 260V lên 380V hay không”, mà còn phải kiểm tra:

• Nguồn phía trước có đủ công suất hay không.
• Điện áp thấp xuất hiện trong bao lâu.
• Dòng thực tế khi điện áp giảm.
• Trạm biến áp có bị quá tải không.
• Cáp nguồn có phát nhiệt hay không.
• Điện áp thấp là do lưới hay do hạ tầng nội bộ.

Ổn áp không thể biến một hệ thống nguồn thiếu công suất thành nguồn đủ công suất chỉ bằng việc nâng điện áp.

Ứng Dụng Của Ổn Áp LiOA 3 Pha 2000KVA SH3-2000KII

Ổn áp LiOA SH3-2000KII công suất 2000KVA phù hợp với các hệ thống điện công nghiệp quy mô rất lớn, nơi nguồn 3 pha thường xuyên biến động hoặc sụt áp khi phụ tải tăng cao. Thiết bị thường được bố trí tại hệ thống điện tổng để ổn định điện áp trước khi phân phối đến nhiều khu vực sản xuất và nhóm phụ tải khác nhau.

Một số ứng dụng điển hình gồm:

• Nhà máy sản xuất quy mô lớn: Cấp nguồn ổn định hơn cho nhiều phân xưởng và dây chuyền hoạt động đồng thời.
• Dây chuyền tự động hóa: Phù hợp với hệ thống có nhiều máy móc đóng, cắt liên tục làm điện áp biến động theo tải.
• Xưởng cơ khí và gia công: Sử dụng cho hệ thống có nhiều motor, máy CNC, máy cắt và thiết bị công suất lớn.
• Máy nén khí, bơm và quạt công nghiệp: Hỗ trợ ổn định điện áp cho các nhóm tải động lực có dòng vận hành và dòng khởi động cao.
• Hệ thống HVAC công nghiệp: Phục vụ chiller, máy nén, bơm tuần hoàn và quạt công suất lớn.
• Hệ thống điện tổng của nhà máy: Có thể đặt trước các tủ phân phối chính để ổn định nguồn trước khi cấp điện tới nhiều nhánh tải.

Với hệ thống công suất 2000KVA, việc lựa chọn cần dựa trên tải thực tế, dòng điện từng pha, đặc tính khởi động của thiết bị và mức điện áp thấp nhất tại thời điểm nhà máy hoạt động cao điểm.
