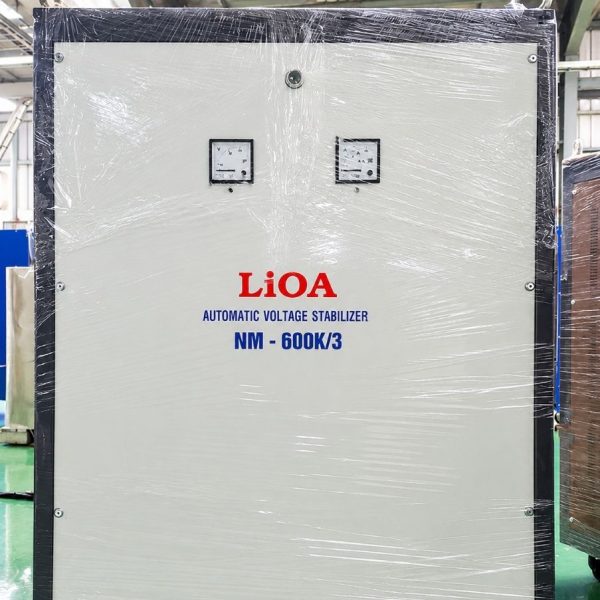

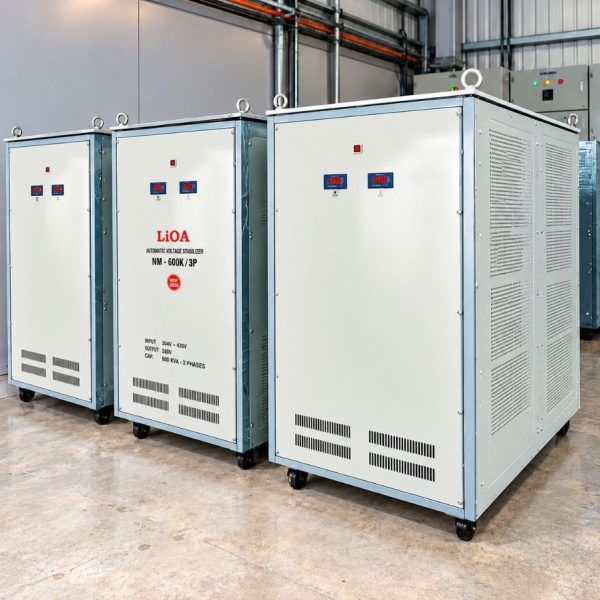

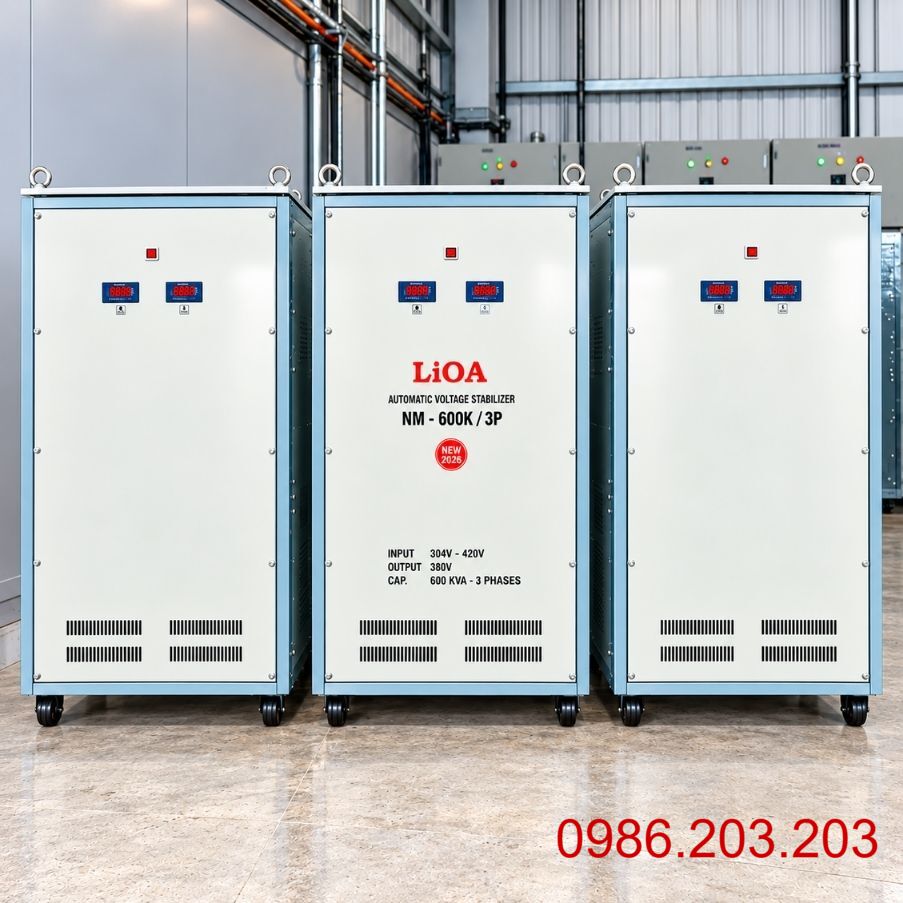

Ổn Áp Lioa 3 Pha 600KVA NM-600KII Dải 304V-420V

Dải Điện Áp 304V-420V Có Ý Nghĩa Gì?

Dải 304V-420V là phạm vi điện áp đầu vào được thiết kế cho dòng NM-II. LiOA đồng thời ghi mức tương ứng khoảng 175V-242V theo điện áp pha.

Trong quá trình hoạt động:

• Nguồn giảm: Máy thực hiện nâng điện áp.
• Nguồn tăng: Máy thực hiện hạ điện áp.
• Nguồn dao động: Servo tự động hiệu chỉnh theo sự thay đổi.
• Đầu ra: Được duy trì quanh mức 380V trong phạm vi sai số thiết kế.

Dải này phù hợp với nhà xưởng có nguồn tương đối gần mức tiêu chuẩn nhưng thường sụt khi phụ tải tăng. Nếu điện áp thực tế thường xuyên xuống dưới 304V, cần khảo sát lại nguồn trước khi lựa chọn.

Ngoài ra, catalogue LiOA có đồ thị giới hạn công suất đầu ra theo mức điện áp đầu vào. Vì vậy, không nên mặc định máy luôn cung cấp đủ công suất định mức ở mọi mức điện áp trong toàn bộ dải.

Công Suất 600KVA Cần Hiểu Chính Xác Như Thế Nào?

Công suất định mức của NM-600KII là:

600KVA = 600.000VA

Đây là công suất biểu kiến, không đồng nghĩa với 600kW. Khi cần quy đổi sang kW phải căn cứ vào hệ số công suất cosφ của phụ tải.

Khi lựa chọn ổn áp cần đánh giá đồng thời:

• Công suất thực của các thiết bị.
• Hệ số công suất của hệ thống.
• Dòng điện từng pha.
• Những phụ tải hoạt động đồng thời.
• Dòng khởi động của motor.
• Phương pháp khởi động.
• Kế hoạch mở rộng tải trong tương lai.

Với nhà máy có nhiều motor, máy nén khí hoặc biến tần, chỉ cộng toàn bộ số kW ghi trên tem thiết bị chưa đủ để kết luận NM-600KII có phù hợp hay không.

Dòng Điện Của 600KVA Tại Đầu Ra 380V

Ở hệ thống điện 3 pha, dòng điện lý thuyết được xác định theo công thức:

I = S / (√3 × U)

Với 600.000VA tại 380V, dòng điện lý thuyết khi khai thác đủ công suất vào khoảng:

I ≈ 912A

Đây là mức dòng rất lớn, vì vậy hệ thống phân phối điện phải được tính toán đồng bộ.

Các hạng mục cần đặc biệt chú ý gồm:

• Cáp lực: Tính theo dòng, chiều dài tuyến và phương pháp đi dây.
• Thanh cái: Đáp ứng khả năng chịu dòng và tản nhiệt.
• MCCB: Phù hợp với dòng tải và khả năng cắt ngắn mạch.
• Đầu cos: Ép đúng kỹ thuật và phù hợp với dây dẫn.
• Terminal: Siết đúng lực, hạn chế phát nhiệt tại điểm tiếp xúc.
• Tiếp địa: Thiết kế phù hợp với hệ thống điện của công trình.

Không nên chỉ lấy con số 912A rồi áp một tiết diện cáp cố định cho mọi hệ thống.

Điểm Nổi Bật Của Ổn Áp LiOA 3 Pha 600KVA NM

LiOA NM-600KII được thiết kế cho các hệ thống điện công nghiệp có phụ tải lớn, trong khi nguồn điện đầu vào tương đối gần mức tiêu chuẩn nhưng vẫn thường xuyên dao động theo tải. Điểm nổi bật của model nằm ở công suất 600KVA, dải điện áp 304V-420V và cơ chế điều chỉnh Servo tự động.

Một số đặc điểm đáng chú ý:

• Công suất 600KVA: Phù hợp với hệ thống điện tổng của nhà máy, nhà xưởng và dây chuyền sản xuất có phụ tải lớn khi được tính toán đúng.
• Dải đầu vào 304V-420V: Thích hợp với nguồn điện tương đối ổn định nhưng vẫn xuất hiện tình trạng tăng, giảm điện áp theo phụ tải.
• Đầu ra 380V ±2-3%: Phù hợp với nhiều loại máy móc và thiết bị công nghiệp sử dụng nguồn điện 3 pha.
• Servo Motor một chiều: Tự động điều chỉnh khi điện áp nguồn thay đổi, giảm nhu cầu can thiệp thủ công.
• Thời gian đáp ứng 1-3 giây: Phù hợp với đặc tính vận hành của ổn áp Servo công suất lớn.
• Dây đồng 99,99%: Là thông số được LiOA công bố cho sản phẩm.
• Hệ thống quạt làm mát thông minh: Hỗ trợ kiểm soát nhiệt độ trong quá trình vận hành.
• Màn hình hiển thị A và V dạng số: Giúp theo dõi thuận tiện điện áp và dòng điện của hệ thống.
• Hiệu suất tổng thể 98%: Là thông số được công bố cho dòng NM-II trong catalogue LiOA 2026.

Giá trị cốt lõi của NM-600KII là ổn định điện áp cho hệ thống điện công nghiệp. Thiết bị không nên được xem là giải pháp trực tiếp giúp tiết kiệm điện trong mọi điều kiện vận hành.

Khả Năng Bảo Vệ Của Ổn Áp LiOA NM-600KII

NM-600KII được tích hợp các chức năng bảo vệ nhằm hỗ trợ thiết bị vận hành ổn định hơn trong hệ thống điện công suất lớn. Theo thông tin LiOA công bố, máy sử dụng aptomat kết hợp mạch điều khiển để hỗ trợ xử lý các trạng thái điện bất thường.

Các chức năng chính gồm:

• Bảo vệ quá tải: Hỗ trợ ngắt khi dòng tải vượt quá giới hạn làm việc phù hợp của thiết bị.
• Bảo vệ ngắn mạch: Hỗ trợ đóng cắt khi phía tải xuất hiện dòng sự cố lớn bất thường.
• Bảo vệ quá áp đầu ra: Hỗ trợ ngắt khi điện áp đầu ra vượt ngưỡng thiết kế.
• Hỗ trợ đóng cắt: Thuận tiện cho quá trình vận hành, kiểm tra và bảo dưỡng hệ thống.

Với công suất 600KVA, ổn áp không nên là lớp bảo vệ duy nhất. Hệ thống điện vẫn cần được tính toán đồng bộ về MCCB tổng, MCCB nhánh, cáp lực, thanh cái, tiếp địa, đầu cos và terminal.

Ứng Dụng Của LiOA 600KVA 3 Pha

Với công suất 600KVA và dải đầu vào 304V-420V, NM-600KII phù hợp với các hệ thống điện công nghiệp có phụ tải lớn nhưng nguồn điện không thường xuyên sụt quá sâu. Máy có thể được bố trí làm ổn áp tổng hoặc cấp nguồn cho một nhóm phụ tải lớn tùy theo thiết kế công trình.

Một số ứng dụng phổ biến gồm:

• Nhà máy sản xuất: Ổn định nguồn trước khi phân phối điện tới các khu vực và dây chuyền sản xuất.
• Dây chuyền tự động: Hỗ trợ duy trì điện áp ổn định hơn khi phụ tải thay đổi trong quá trình vận hành.
• Máy CNC: Phù hợp khi tổng tải và yêu cầu nguồn điện nằm trong khả năng của hệ thống.
• Xưởng cơ khí: Cấp nguồn cho các nhóm máy gia công và thiết bị công nghiệp phụ trợ.
• Motor 3 pha: Cần tính thêm dòng khởi động và phương pháp khởi động trước khi lựa chọn.
• Máy nén khí: Cần khảo sát dòng điện tại thời điểm motor bắt đầu hoạt động.
• Máy bơm công nghiệp: Lựa chọn dựa trên công suất, dòng điện và chế độ vận hành.
• Hệ thống HVAC: Cần tính tổng tải hoạt động đồng thời của máy nén, quạt và bơm.
• Hệ thống điện tổng nhà xưởng: Có thể bố trí trước các tủ phân phối khi phương án điện phù hợp.

Không nên lựa chọn NM-600KII chỉ bằng cách cộng toàn bộ công suất ghi trên tem máy móc. Quan trọng hơn là xác định tải hoạt động đồng thời, dòng điện thực tế và thời điểm hệ thống đạt mức tải cao nhất.

Hướng Dẫn Lắp Đặt Và Sử Dụng NM-600KII

NM-600KII là thiết bị công suất lớn nên việc lắp đặt cần được chuẩn bị kỹ về mặt bằng, vận chuyển, hệ thống cáp và thiết bị bảo vệ. Máy nên được bố trí tại khu vực khô ráo, thông thoáng và thuận tiện cho việc kiểm tra, vận hành cũng như bảo dưỡng.

Khi lắp đặt cần chú ý:

• Mặt bằng: Chắc chắn, bằng phẳng và phù hợp với tải trọng thiết bị.
• Lối vận chuyển: Kiểm tra kích thước cửa, hành lang và không gian đưa máy vào vị trí.
• Nâng hạ: Chuẩn bị xe nâng hoặc thiết bị chuyên dụng phù hợp.
• Vị trí đặt máy: Khô ráo, thông thoáng và có khoảng trống phục vụ bảo dưỡng.
• Cáp nguồn: Tính toán theo dòng tải thực tế, chiều dài tuyến và phương pháp đi dây.
• MCCB: Lựa chọn phù hợp với dòng làm việc và khả năng cắt ngắn mạch.
• Thanh cái: Đáp ứng khả năng chịu dòng và điều kiện tản nhiệt của hệ thống.
• Đầu cos, terminal: Phải được ép, đấu nối và siết đúng kỹ thuật.
• Tiếp địa: Vỏ máy cần được nối PE theo thiết kế hệ thống điện.

Sau khi hoàn thành đấu nối, nên kiểm tra ổn áp ở trạng thái chưa mang tải trước. Khi điện áp và các thông số vận hành ổn định, đưa phụ tải vào từng nhóm và theo dõi điện áp, dòng từng pha, MCCB và nhiệt độ tại cáp, thanh cái, đầu cos, terminal trước khi vận hành toàn bộ hệ thống.
