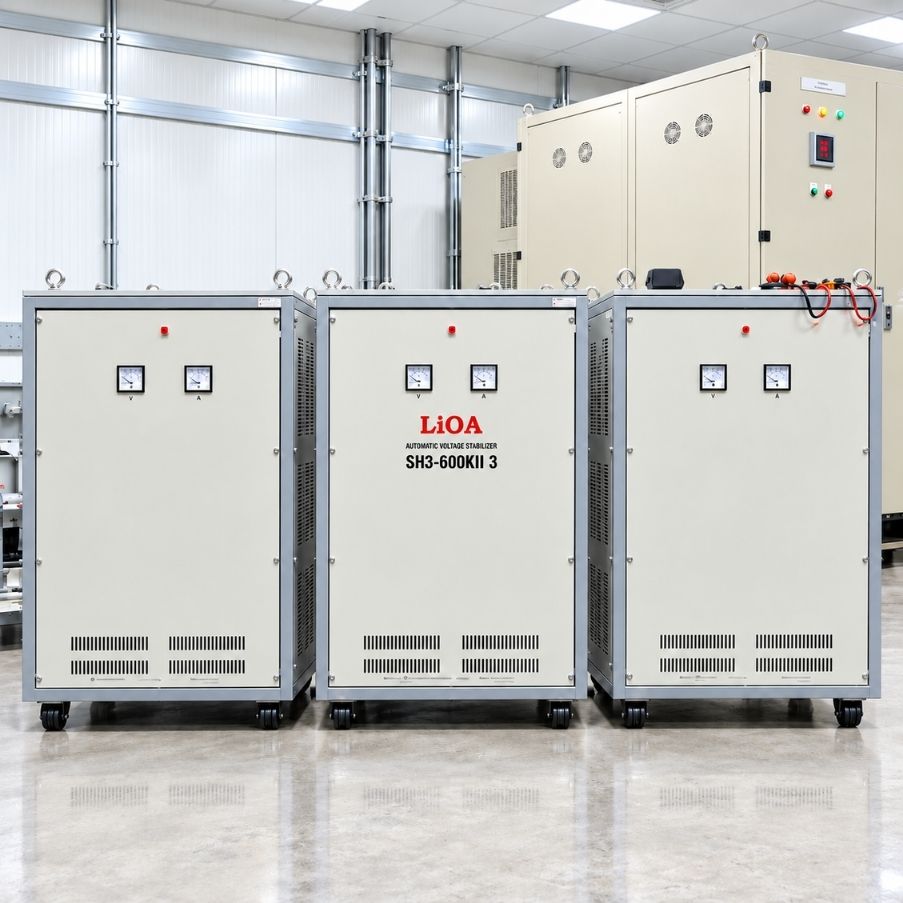

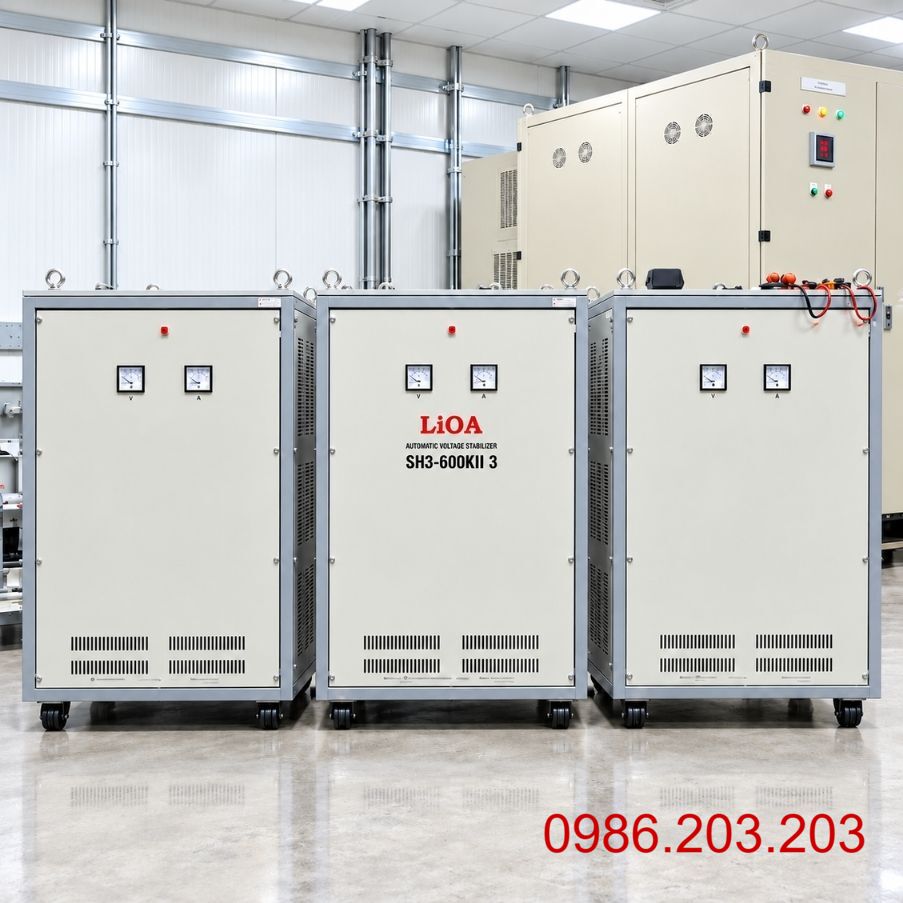

Ổn Áp Lioa 600KVA 3 Pha SH3-600KII Dải 260V Chính Hãng

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải 260V-430V thể hiện phạm vi điện áp đầu vào mà SH3-600KII được thiết kế để thực hiện quá trình điều chỉnh. Đây là một trong những thông số quan trọng nhất khi lựa chọn ổn áp, bởi công suất lớn nhưng dải điện áp không phù hợp thì máy vẫn có thể không đáp ứng đúng điều kiện nguồn thực tế.

Khi vận hành:

• Nguồn điện giảm: Ổn áp thực hiện nâng điện áp.
• Nguồn điện tăng: Máy thực hiện hạ điện áp.
• Nguồn dao động: Servo liên tục điều chỉnh theo mức biến động.
• Đầu ra: Duy trì quanh 380V ±2-3% trong điều kiện thiết kế.

Dải 260V-430V phù hợp với những nhà xưởng có điện yếu tương đối rõ, nhất là vào giờ cao điểm hoặc khi nhiều tải lớn cùng hoạt động.

Nếu nguồn thường xuyên xuống dưới 260V, cần khảo sát lại điện áp thực tế, đường dây và khả năng cấp nguồn phía trước thay vì chỉ tăng công suất ổn áp.

Công Suất 600KVA Cần Hiểu Chính Xác Như Thế Nào?

SH3-600KII có công suất:

600KVA = 600.000VA

Đây là công suất biểu kiến, không phải 600kW. Khi cần quy đổi sang công suất thực phải xét đến hệ số công suất cosφ của phụ tải.

Vì vậy, khi lựa chọn máy cần kiểm tra:

• Tổng công suất phụ tải.
• Hệ số công suất của hệ thống.
• Dòng điện thực tế từng pha.
• Những thiết bị hoạt động đồng thời.
• Dòng khởi động của motor.
• Phương pháp khởi động.
• Khả năng mở rộng dây chuyền sau này.

Đặc biệt với nhà máy có nhiều motor, máy nén khí hoặc biến tần, chỉ cộng tổng số kW trên tem thiết bị thường chưa đủ để xác định chính xác công suất ổn áp cần dùng.

Dòng Điện Của 600KVA Tại Đầu Ra 380V

Với hệ thống điện 3 pha, dòng điện lý thuyết được tính theo:

I = S / (√3 × U)

Với công suất 600.000VA và điện áp 380V, dòng đầu ra khi khai thác đủ công suất vào khoảng:

I ≈ 912A

Đây là dòng điện rất lớn. Vì vậy, khi triển khai hệ thống cần đặc biệt chú ý:

• Cáp lực: Tính theo dòng tải, chiều dài và phương pháp lắp đặt.
• Thanh cái: Phải đáp ứng khả năng chịu dòng và tản nhiệt.
• MCCB: Lựa chọn theo dòng làm việc và khả năng cắt ngắn mạch.
• Đầu cos: Phải ép đúng kỹ thuật.
• Terminal: Cần siết đúng lực và kiểm tra nhiệt.
• Tiếp địa: Thiết kế phù hợp với hệ thống điện công nghiệp.

Không nên lấy riêng con số 912A rồi áp một tiết diện cáp cố định cho mọi công trình.

Nguyên Lý Hoạt Động Của LiOA 600KVA 3 Pha SH3

SH3-600KII sử dụng Servo Motor một chiều kết hợp mạch điều khiển tự động. Khi nguồn điện thay đổi, mạch điều khiển xác định mức sai lệch và tác động tới cơ cấu điều áp để nâng hoặc hạ điện áp phù hợp. LiOA công bố thời gian đáp ứng 1-3 giây.

Quá trình hoạt động gồm:

• Theo dõi liên tục điện áp nguồn.
• Xác định mức tăng hoặc giảm điện áp.
• Truyền tín hiệu tới Servo Motor.
• Điều khiển cơ cấu ổn áp.
• Nâng hoặc hạ điện áp tương ứng.
• Đưa đầu ra trở về quanh mức 380V.

Quá trình được thực hiện tự động trong khi hệ thống hoạt động. Tuy nhiên, ổn áp chỉ điều chỉnh điện áp, không phải biến tần để thay đổi tần số và tốc độ motor.

Ưu Điểm Của Ổn Áp LiOA 600KVA 3 Pha SH3-600KII

SH3-600KII hướng đến các hệ thống công nghiệp quy mô lớn, nơi nguồn điện dao động rộng và phụ tải thay đổi đáng kể trong quá trình sản xuất.

Một số ưu điểm đáng chú ý:

• Công suất 600KVA: Phù hợp với hệ thống điện tổng có tải rất lớn.
• Dải đầu vào 260V-430V: Phù hợp với khu vực có tình trạng sụt áp tương đối rõ.
• Đầu ra 380V ±2-3%: Đáp ứng nhiều thiết bị công nghiệp sử dụng nguồn 3 pha.
• Servo Motor một chiều: Tự động điều chỉnh khi điện áp nguồn thay đổi.
• Thời gian đáp ứng 1-3 giây: Phù hợp với đặc tính của ổn áp Servo công suất lớn.
• Điều chỉnh ba pha độc lập: Hỗ trợ hệ thống có điện áp giữa các pha không đồng đều.
• Thiết kế công nghiệp: Phù hợp bố trí tại phòng điện và hệ thống nguồn tổng.

Giá trị chính của SH3-600KII nằm ở khả năng ổn định điện áp. Không nên coi đây là thiết bị trực tiếp giúp tiết kiệm điện trong mọi trường hợp.

Khả Năng Bảo Vệ Của SH3-600KII

SH3-600KII được LiOA công bố có các chức năng bảo vệ và đóng cắt nhằm hỗ trợ thiết bị hoạt động phù hợp hơn trong hệ thống điện công nghiệp.

Các chức năng đáng chú ý gồm:

• Bảo vệ quá tải: Hỗ trợ ngắt khi hệ thống vượt điều kiện tải phù hợp.
• Bảo vệ quá áp đầu vào: Hỗ trợ xử lý khi nguồn điện tăng cao bất thường.
• Đóng cắt điện tự động: Hỗ trợ quá trình vận hành và bảo vệ thiết bị.
• Điều chỉnh điện áp tự động: Liên tục hiệu chỉnh khi nguồn dao động trong phạm vi thiết kế.

Tuy nhiên, hệ thống 600KVA vẫn phải được thiết kế đồng bộ về MCCB tổng, bảo vệ nhánh, cáp lực, thanh cái, tiếp địa, đầu cos và terminal.

Ứng Dụng Của Ổn Áp LiOA 600KVA 3 Pha

Với công suất lớn và dải điện áp rộng, SH3-600KII phù hợp với nhiều công trình công nghiệp có yêu cầu ổn định nguồn 3 pha 380V.

Một số ứng dụng phổ biến:

• Nhà máy sản xuất: Ổn định nguồn trước khi phân phối tới các phân xưởng.
• Dây chuyền tự động: Hỗ trợ duy trì điện áp khi phụ tải thay đổi.
• Máy CNC: Phù hợp khi tổng tải và yêu cầu nguồn nằm trong khả năng hệ thống.
• Xưởng cơ khí: Phục vụ nhiều nhóm máy công nghiệp công suất lớn.
• Motor 3 pha: Cần tính thêm dòng khởi động.
• Máy nén khí: Cần khảo sát dòng motor lúc bắt đầu chạy.
• Máy bơm công nghiệp: Tính theo dòng tải và chế độ hoạt động.
• Hệ thống HVAC: Cần xác định tổng tải đồng thời của máy nén, bơm và quạt.
• Hệ thống điện tổng nhà máy: Có thể bố trí trước các tủ phân phối theo thiết kế.

Việc lựa chọn không nên chỉ dựa vào tổng công suất ghi trên tem máy móc. Cần xác định những tải nào thực sự hoạt động đồng thời và thời điểm nào nhà máy đạt mức tải cao nhất.
