Ổn Áp Standa 3 Pha 100KVA DR3-100KII Dải 160V-430V

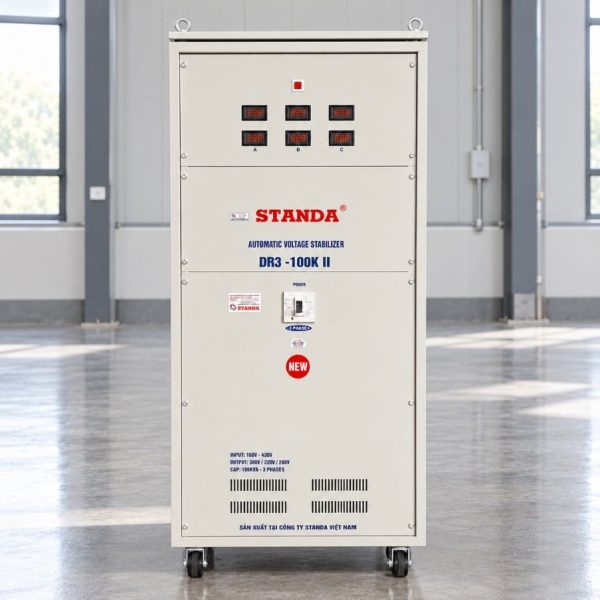

Ổn Áp Standa 3 Pha 100KVA DR3-100KII

Ổn áp Standa 3 pha 100KVA DR3-100KII dải 160V–430V là thiết bị ổn định điện áp tự động dành cho nhà xưởng, cơ sở sản xuất và hệ thống máy móc công nghiệp sử dụng nguồn điện 3 pha. Với công suất biểu kiến 100KVA và dải điện áp đầu vào rộng, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện yếu, tăng cao hoặc thường xuyên dao động trong quá trình vận hành.

Trong thực tế, nhiều nhà xưởng gặp tình trạng điện áp sụt giảm vào giờ cao điểm, đặc biệt khi motor công suất lớn, máy nén khí, máy ép nhựa hoặc nhiều dây chuyền hoạt động đồng thời. Nguồn điện không ổn định có thể khiến thiết bị vận hành không đúng chế độ, motor khó khởi động hoặc hệ thống điều khiển phát sinh cảnh báo.

Standa DR3-100KII dải 160V–430V là lựa chọn đáng cân nhắc cho những hệ thống điện 3 pha thường xuyên bị điện yếu. Tuy nhiên, để sử dụng hiệu quả, cần đánh giá đúng công suất phụ tải, dòng khởi động motor, mức điện áp thấp nhất và khả năng cấp tải của ổn áp trong điều kiện nguồn điện suy giảm.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 100KVA 3 Pha

Ổn áp Standa DR3-100KII được sử dụng nhằm cải thiện điều kiện cấp điện cho máy móc khi nguồn điện 3 pha không duy trì được mức điện áp phù hợp.

Những ưu điểm đáng chú ý gồm:

• Dải điện áp rộng 160V–430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện giảm sâu hoặc tăng cao trong giới hạn thiết kế.
• Công suất biểu kiến 100KVA: Phù hợp với hệ thống có tổng phụ tải đáp ứng khả năng chịu tải của máy.
• Tự động điều chỉnh điện áp: Giảm nhu cầu thao tác điều chỉnh điện áp bằng tay.
• Hỗ trợ hoạt động của motor: Giúp động cơ nhận được điện áp phù hợp hơn với yêu cầu kỹ thuật.
• Phục vụ nhiều nhóm phụ tải: Có thể cấp nguồn cho một cụm máy hoặc khu vực sản xuất.
• Ứng dụng đa dạng: Phù hợp để xem xét sử dụng cho ngành cơ khí, chế biến, sản xuất nhựa và hệ thống bơm.
• Hỗ trợ hạn chế lỗi do biến động điện áp: Giúp giảm nguy cơ thiết bị phải làm việc dưới mức điện áp yêu cầu.
• Phù hợp môi trường công nghiệp: Có thể bố trí trong phòng điện hoặc khu vực kỹ thuật đáp ứng điều kiện lắp đặt.

Ưu điểm quan trọng của Standa 100KVA DR3 là khả năng làm việc với dải điện áp đầu vào rộng, đặc biệt hữu ích khi điện áp nguồn thường xuyên giảm dưới mức thông thường.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa DR3-100KII

Cấu tạo của ổn áp Standa 3 pha 100KVA cần đáp ứng yêu cầu về khả năng mang dòng, cách điện, điều chỉnh điện áp và tản nhiệt trong quá trình sử dụng.

Những bộ phận thường gặp trong ổn áp điều chỉnh tự động gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ cho hệ thống biến áp.
• Mạch điều khiển điện tử: Giám sát điện áp và phát tín hiệu điều chỉnh.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Chổi tiếp điện: Thay đổi vị trí tiếp xúc với cuộn dây theo cơ cấu điều chỉnh.
• Hệ thống dây dẫn và đầu nối: Kết nối nguồn điện đầu vào với phụ tải.
• Vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ bố trí thiết bị.

Nguyên lý hoạt động: Khi điện áp nguồn thay đổi trong phạm vi 160V–430V, bộ điều khiển nhận biết sai lệch và điều khiển cơ cấu bù điện áp, giúp duy trì điện áp đầu ra gần giá trị thiết kế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 100KVA DR3

Đối với hệ thống điện công nghiệp, thông số kỹ thuật là cơ sở để đánh giá khả năng đáp ứng của ổn áp. Ngoài công suất danh định, cần kiểm tra điện áp đầu vào, điện áp đầu ra và khả năng chịu tải ở các chế độ vận hành.

Lưu ý: Một số cấu hình ổn áp Standa 100KVA có thể có thêm các mức điện áp đầu ra phục vụ thiết bị công nghiệp. Tuy nhiên, cần đối chiếu tem máy và sơ đồ đấu nối trước khi xác nhận các đầu ra này trên đúng model DR3-100KII.

Dải Điện Áp 160V–430V Phù Hợp Với Hệ Thống Điện Nào?

Dải điện áp đầu vào 160V–430V là đặc điểm quan trọng của ổn áp Standa DR3-100KII, phù hợp để xem xét sử dụng tại những khu vực có nguồn điện 3 pha thường xuyên giảm sâu.

Đây là điện áp dây, tức điện áp đo giữa hai pha trong hệ thống điện 3 pha.

Với nguồn điện cân bằng:

• 160V điện áp dây: Tương đương khoảng 92,4V điện áp pha.
• 380V điện áp dây: Tương đương khoảng 219,4V điện áp pha.
• 430V điện áp dây: Tương đương khoảng 248,3V điện áp pha.

Những điều kiện sử dụng cần xem xét gồm:

• Nhà xưởng thường xuyên bị điện yếu: Điện áp giảm khi nhiều thiết bị hoạt động đồng thời.
• Khu vực xa trạm biến áp: Đường dây dài có thể làm điện áp tại nhà xưởng thấp hơn đầu nguồn.
• Hệ thống có nhiều motor: Điện áp có thể giảm trong thời điểm khởi động.
• Cơ sở sản xuất tại cuối đường dây: Nguồn điện có thể biến động theo mức phụ tải.
• Nhà xưởng hoạt động nhiều ca: Nhu cầu sử dụng điện thay đổi theo từng thời điểm.
• Hệ thống điện phân phối tập trung: Nhiều nhóm thiết bị sử dụng chung nguồn điện.

Ví dụ thực tế: Nếu điện áp dây tại một nhà xưởng giảm xuống khoảng 220V khi máy móc hoạt động đồng thời, ổn áp dải 160V–430V có thể thực hiện điều chỉnh trong phạm vi thiết kế.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 100KVA

Ổn áp Standa DR3-100KII có thể được sử dụng cho nhiều nhóm thiết bị điện công nghiệp, tùy tổng công suất và đặc tính phụ tải.

Những ứng dụng tiêu biểu gồm:

• Xưởng cơ khí: Cấp nguồn cho máy tiện, máy phay, máy cắt và motor công nghiệp.
• Xưởng sản xuất nhựa: Phục vụ máy ép nhựa, hệ thống gia nhiệt và thiết bị điều khiển.
• Máy CNC: Hỗ trợ duy trì điều kiện điện áp phù hợp cho máy gia công.
• Máy nén khí: Cấp nguồn cho thiết bị có công suất và dòng khởi động phù hợp.
• Hệ thống máy bơm: Phục vụ máy bơm tại nhà xưởng và công trình kỹ thuật.
• Xưởng chế biến thực phẩm: Cấp điện cho máy trộn, máy đóng gói và dây chuyền chế biến.
• Xưởng gỗ: Phục vụ máy cưa, máy bào và hệ thống hút bụi.
• Tủ điện phân phối: Điều chỉnh điện áp trước khi cấp cho một nhóm thiết bị.

Đối với những thiết bị sử dụng motor, dòng điện khởi động có thể lớn hơn nhiều lần dòng vận hành bình thường.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 100KVA Cho Nhà Xưởng

Đối với hoạt động sản xuất, nguồn điện ổn định về điện áp giúp máy móc làm việc gần điều kiện thiết kế hơn, từ đó hạn chế một số ảnh hưởng do điện áp quá thấp hoặc quá cao.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ khắc phục điện yếu: Điều chỉnh điện áp khi nguồn giảm nhưng vẫn trong phạm vi thiết kế.
• Giảm nguy cơ máy móc báo lỗi điện áp: Giúp thiết bị nhận được điện áp phù hợp hơn.
• Hỗ trợ hoạt động của motor: Hạn chế một số tác động do điện áp cấp không đáp ứng yêu cầu.
• Góp phần duy trì tiến độ sản xuất: Giảm những gián đoạn có nguyên nhân từ điện áp dao động kéo dài.
• Phục vụ nhiều nhóm thiết bị: Có thể cấp nguồn cho cụm phụ tải đã được tính toán phù hợp.
• Tự động điều chỉnh điện áp: Giảm thao tác điều chỉnh thủ công trong quá trình sử dụng.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện. Nếu nguồn điện yếu do hệ thống quá tải, cần kiểm tra và xử lý nguyên nhân trước khi đưa ổn áp vào vận hành.

Ngoài ra, thiết bị không thay thế UPS trong trường hợp mất điện hoàn toàn.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa DR3-100KII

Ổn áp Standa 3 pha 100KVA cần được lắp đặt đúng sơ đồ điện để bảo đảm khả năng vận hành phù hợp và hạn chế các sự cố do đấu nối không đúng kỹ thuật.

1. Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt trong giờ sản xuất cao điểm.
2. Tính toán tổng công suất: Xác định công suất biểu kiến của những thiết bị hoạt động đồng thời.
3. Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và thiết bị có dòng khởi động lớn.
4. Chọn vị trí đặt máy: Ưu tiên nơi khô ráo, thoáng mát, nền chắc chắn và thuận tiện kiểm tra.
5. Tính toán tiết diện dây dẫn: Lựa chọn dây theo dòng tải, chiều dài tuyến cáp và điều kiện lắp đặt.
6. Lựa chọn thiết bị đóng cắt: Sử dụng aptomat phù hợp với dòng điện và mức ngắn mạch của hệ thống.
7. Đấu nối theo sơ đồ: Xác định đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
8. Thực hiện nối đất: Kết nối vỏ máy với hệ thống tiếp địa bảo vệ PE.
9. Kiểm tra trước khi cấp điện: Rà soát đầu nối, cách điện và trạng thái thiết bị.
10. Chạy thử không tải: Đo điện áp đầu ra trước khi kết nối phụ tải.
11. Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ tại các điểm đấu nối.
12. Kiểm tra định kỳ: Vệ sinh thiết bị, kiểm tra cơ cấu điều chỉnh và các điểm tiếp xúc theo hướng dẫn kỹ thuật.

Kinh Nghiệm Lựa Chọn Ổn Áp Standa 3 Pha 100KVA

Lựa chọn ổn áp phù hợp cần dựa trên đặc điểm nguồn điện và nhu cầu sử dụng thực tế của nhà xưởng, thay vì chỉ lựa chọn theo công suất ghi trên nhãn thiết bị.

Những yếu tố cần ưu tiên gồm:

• Điện áp đầu vào thấp nhất: Đo khi nhà xưởng vận hành nhiều máy móc cùng lúc.
• Điện áp đầu vào cao nhất: Kiểm tra ở những thời điểm phụ tải giảm.
• Tổng công suất biểu kiến: Xác định công suất của các thiết bị hoạt động đồng thời.
• Dòng điện từng pha: Đánh giá mức độ cân bằng giữa các pha và nguy cơ quá tải.
• Dòng khởi động motor: Xác định mức tải tăng trong quá trình khởi động.
• Khả năng chịu tải khi nguồn yếu: Xác nhận thông số cấp tải thực tế tại điện áp đầu vào thấp.
• Chất lượng cuộn dây: Kiểm tra vật liệu, tiết diện dây dẫn và lớp cách điện.
• Cơ cấu điều chỉnh: Tìm hiểu nguyên lý hoạt động, khả năng đáp ứng và tình trạng tiếp điện.
• Hệ thống bảo vệ: Xác nhận các chức năng có trên đúng cấu hình thiết bị.
• Điều kiện lắp đặt: Bảo đảm dây dẫn, aptomat, tiếp địa và thông gió phù hợp.

Sai lầm thường gặp là chỉ đo điện áp khi nhà xưởng chưa vận hành. Nguồn điện tại thời điểm ít tải có thể khác đáng kể so với khi nhiều máy móc hoạt động đồng thời.
