Ổn Áp Standa 3 Pha 100KVA SH3-100KII Dải 260V-430V

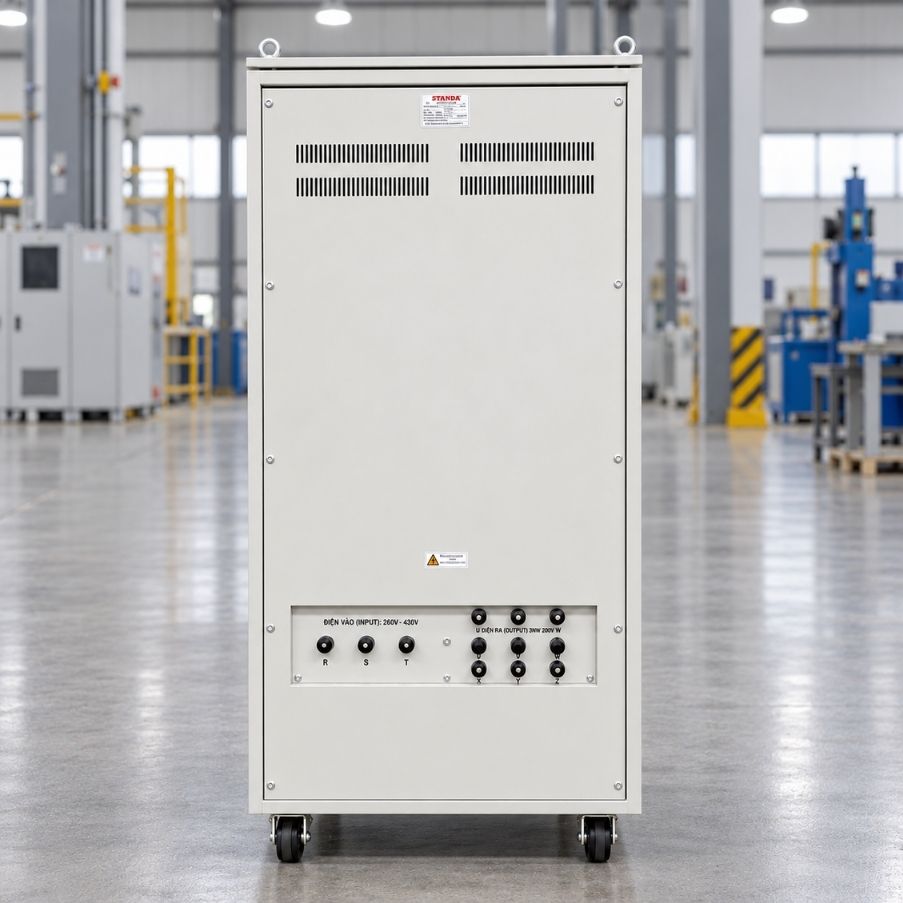

Ổn Áp Standa 3 Pha 100KVA SH3-100KII

Ổn áp Standa 3 pha 100KVA SH3-100KII dải 260V–430V là thiết bị ổn định điện áp tự động, được sử dụng cho nhà xưởng, cơ sở sản xuất và hệ thống điện công nghiệp có nhu cầu sử dụng nguồn điện 3 pha. Với công suất biểu kiến 100KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao, giảm thấp hoặc biến động trong quá trình vận hành, giúp duy trì điều kiện cấp điện phù hợp cho máy móc.

Trong thực tế, không ít nhà xưởng gặp tình trạng điện áp giảm vào giờ sản xuất cao điểm, đặc biệt khi nhiều motor, máy nén khí, máy CNC hoặc dây chuyền gia công hoạt động đồng thời. Điện áp không ổn định có thể khiến động cơ khó khởi động, hệ thống điều khiển báo lỗi và làm gián đoạn hoạt động sản xuất.

Standa SH3-100KII với dải điện áp đầu vào 260V–430V là phương án đáng cân nhắc cho những hệ thống điện có nguồn dao động trong phạm vi này. Tuy nhiên, việc lựa chọn cần dựa trên tổng công suất biểu kiến, dòng khởi động motor, điện áp thực tế và khả năng cấp tải của thiết bị.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 100KVA 3 Pha

Ổn áp Standa SH3-100KII được sử dụng nhằm cải thiện điều kiện cấp điện cho các thiết bị công nghiệp khi điện áp nguồn không duy trì được mức phù hợp.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 100KVA: Phù hợp với hệ thống có tổng phụ tải nằm trong khả năng chịu tải của thiết bị.
• Dải điện áp 260V–430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện giảm thấp hoặc tăng cao trong phạm vi thiết kế.
• Điều chỉnh điện áp tự động: Giảm nhu cầu thao tác bằng tay khi nguồn điện biến động.
• Hỗ trợ hoạt động của motor: Giúp động cơ được cấp điện áp phù hợp hơn với điều kiện thiết kế.
• Phục vụ nhiều thiết bị cùng lúc: Có thể cấp nguồn cho một cụm máy hoặc khu vực sản xuất khi tổng tải được tính toán phù hợp.
• Ứng dụng đa dạng: Sử dụng trong ngành cơ khí, sản xuất nhựa, chế biến thực phẩm và các hệ thống bơm công nghiệp.
• Hỗ trợ hạn chế lỗi điện áp: Giảm nguy cơ thiết bị phải vận hành với điện áp thấp hơn hoặc cao hơn mức cho phép.
• Phù hợp với hệ thống điện phân phối: Có thể bố trí trước tủ điện cấp nguồn cho nhiều thiết bị.

Ưu điểm quan trọng của Standa 3 pha 100KVA là khả năng tự động điều chỉnh điện áp khi nguồn điện biến động trong dải 260V–430V.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa SH3-100KII

Cấu tạo của ổn áp Standa 3 pha 100KVA ảnh hưởng đến khả năng điều chỉnh điện áp, chịu tải và tản nhiệt trong quá trình sử dụng.

Những bộ phận chính của ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến đặc tính vận hành và tổn hao.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và phát tín hiệu điều chỉnh.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Chổi tiếp điện: Thay đổi vị trí tiếp xúc để điều chỉnh điện áp trong cấu hình phù hợp.
• Hệ thống dây dẫn và đầu nối: Kết nối nguồn điện đầu vào với phụ tải.
• Vỏ máy: Bảo vệ các bộ phận bên trong và tạo điều kiện cho việc bố trí, sử dụng.

Nguyên lý hoạt động: Khi điện áp nguồn thay đổi trong phạm vi 260V–430V, bộ điều khiển phát hiện sự sai lệch và điều khiển cơ cấu bù điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn thiết kế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 100KVA SH3

Đối với ổn áp công nghiệp, thông số kỹ thuật là cơ sở quan trọng để đánh giá mức độ phù hợp với hệ thống điện thực tế.

Bên cạnh công suất danh định, khách hàng cần chú ý đến điện áp đầu vào, điện áp đầu ra, dòng tải và điều kiện sử dụng.

Lưu ý: Một số cấu hình ổn áp Standa 100KVA 3 pha được giới thiệu với nhiều mức điện áp đầu ra. Tuy nhiên, cần kiểm tra tem máy và sơ đồ đấu nối trước khi xác nhận chính xác các đầu ra có trên model SH3-100KII.

Dải Điện Áp 260V–430V Phù Hợp Với Hệ Thống Điện Nào?

Dải điện áp 260V–430V thể hiện phạm vi điện áp đầu vào được định hướng sử dụng cho Standa SH3-100KII.

Các giá trị này là điện áp dây, tức điện áp đo giữa hai pha trong hệ thống điện 3 pha.

Với nguồn điện cân bằng:

• 260V điện áp dây: Tương đương khoảng 150V điện áp pha.
• 380V điện áp dây: Tương đương khoảng 219,4V điện áp pha.
• 430V điện áp dây: Tương đương khoảng 248,3V điện áp pha.

Những trường hợp sử dụng cần xem xét gồm:

• Nhà xưởng thường xuyên điện yếu: Điện áp giảm khi nhiều thiết bị sản xuất hoạt động đồng thời.
• Hệ thống có nhiều motor: Điện áp biến động trong thời điểm động cơ khởi động.
• Cơ sở sản xuất có đường dây cấp điện dài: Sụt áp khiến điện áp tại vị trí sử dụng thấp hơn đầu nguồn.
• Nhà xưởng gần khu vực phụ tải lớn: Nguồn điện có thể dao động theo giờ hoạt động.
• Hệ thống máy móc công nghiệp: Cần điện áp phù hợp với thông số thiết bị.
• Cơ sở sản xuất hoạt động nhiều ca: Phụ tải thay đổi theo từng thời điểm trong ngày.

Ví dụ thực tế: Nếu điện áp dây tại nhà xưởng giảm xuống khoảng 320V khi nhiều máy móc hoạt động, ổn áp có dải đầu vào 260V–430V có thể thực hiện điều chỉnh trong phạm vi thiết kế.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 100KVA

Ổn áp Standa SH3-100KII có thể được sử dụng cho nhiều nhóm thiết bị điện công nghiệp, tùy theo tổng công suất và chế độ vận hành.

Những ứng dụng tiêu biểu gồm:

• Xưởng cơ khí: Cấp nguồn cho máy tiện, máy phay, máy cắt và motor công nghiệp.
• Xưởng sản xuất nhựa: Phục vụ máy ép nhựa, hệ thống gia nhiệt và thiết bị điều khiển.
• Hệ thống máy CNC: Hỗ trợ duy trì điện áp phù hợp cho thiết bị gia công.
• Máy nén khí: Cấp điện cho cụm máy có công suất và dòng khởi động phù hợp.
• Hệ thống máy bơm: Sử dụng trong nhà xưởng, công trình kỹ thuật và hệ thống cấp nước.
• Xưởng chế biến thực phẩm: Phục vụ máy trộn, máy đóng gói và dây chuyền sản xuất.
• Xưởng gỗ: Cấp điện cho máy cưa, máy bào và hệ thống hút bụi.
• Tủ điện phân phối: Điều chỉnh điện áp trước khi cấp nguồn cho các nhóm phụ tải.

Đối với thiết bị sử dụng motor, cần đặc biệt chú ý đến dòng khởi động. Một motor có công suất vận hành phù hợp vẫn có thể tạo ra dòng điện lớn trong thời gian khởi động.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 100KVA Cho Nhà Xưởng

Điện áp phù hợp là một trong những điều kiện quan trọng để máy móc hoạt động đúng chế độ thiết kế.

Việc lựa chọn ổn áp phù hợp có thể mang lại những lợi ích:

• Hỗ trợ khắc phục điện yếu: Điều chỉnh điện áp khi nguồn giảm nhưng vẫn nằm trong dải cho phép.
• Hạn chế lỗi do nguồn điện: Giúp giảm nguy cơ một số thiết bị báo lỗi điện áp.
• Hỗ trợ hoạt động của motor: Duy trì điều kiện điện áp phù hợp hơn với yêu cầu vận hành.
• Góp phần ổn định sản xuất: Hạn chế một số gián đoạn có nguyên nhân từ điện áp dao động kéo dài.
• Phục vụ nhiều nhóm thiết bị: Có thể sử dụng cho cụm phụ tải được tính toán phù hợp.
• Tự động điều chỉnh điện áp: Giảm thao tác điều chỉnh thủ công trong quá trình sử dụng.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa SH3-100KII

Để ổn áp Standa 3 pha 100KVA hoạt động đúng yêu cầu, cần khảo sát nguồn điện và thiết kế phương án đấu nối phù hợp.

Các bước thực hiện quan trọng gồm:

1. Khảo sát điện áp nguồn: Đo điện áp giữa các pha tại nhiều thời điểm, đặc biệt khi nhà xưởng hoạt động nhiều máy móc.
2. Tính toán tổng công suất biểu kiến: Xác định tổng phụ tải sử dụng đồng thời.
3. Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và thiết bị có dòng khởi động lớn.
4. Chọn vị trí đặt máy: Ưu tiên nơi khô ráo, thông thoáng và nền chắc chắn.
5. Tính toán tiết diện dây dẫn: Lựa chọn dây điện theo dòng tải, chiều dài đường dây và điều kiện lắp đặt.
6. Lựa chọn aptomat: Sử dụng thiết bị đóng cắt có thông số phù hợp với dòng điện và khả năng chịu ngắn mạch.
7. Đấu nối đúng sơ đồ: Xác định đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
8. Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
9. Kiểm tra trước khi cấp điện: Rà soát điểm đấu nối, cách điện và tình trạng thiết bị.
10. Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
11. Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ.
12. Kiểm tra định kỳ: Vệ sinh và kiểm tra cơ cấu điều chỉnh, các điểm tiếp điện theo hướng dẫn kỹ thuật.

Kinh Nghiệm Lựa Chọn Ổn Áp Standa 3 Pha 100KVA

Lựa chọn ổn áp cho nhà xưởng cần dựa trên nguồn điện và nhu cầu sử dụng thực tế, không nên chỉ căn cứ vào công suất danh định.

Những yếu tố cần ưu tiên gồm:

• Điện áp đầu vào thấp nhất: Đo khi nhà xưởng sử dụng nhiều thiết bị cùng lúc.
• Điện áp đầu vào cao nhất: Kiểm tra vào thời điểm phụ tải giảm.
• Tổng công suất biểu kiến: Tính toán phụ tải hoạt động đồng thời.
• Dòng điện từng pha: Đánh giá tình trạng cân bằng tải.
• Dòng khởi động motor: Xác định dòng điện trong quá trình khởi động.
• Khả năng chịu tải khi nguồn yếu: Kiểm tra đặc tính cấp tải của ổn áp.
• Chất lượng cuộn dây: Quan tâm đến vật liệu, tiết diện và lớp cách điện.
• Cơ cấu điều chỉnh: Kiểm tra nguyên lý hoạt động và khả năng đáp ứng.
• Hệ thống bảo vệ: Xác nhận các chức năng thực tế của máy.
• Điều kiện lắp đặt: Bảo đảm dây dẫn, aptomat, tiếp địa và thông gió phù hợp.

Sai lầm thường gặp là chỉ đo điện áp khi nhà xưởng chưa vận hành. Khi máy móc hoạt động đồng thời, điện áp có thể giảm đáng kể so với lúc ít tải.
