Ổn Áp Standa 3 Pha 1200KVA NM-1200K/3II Dải 304V-420V

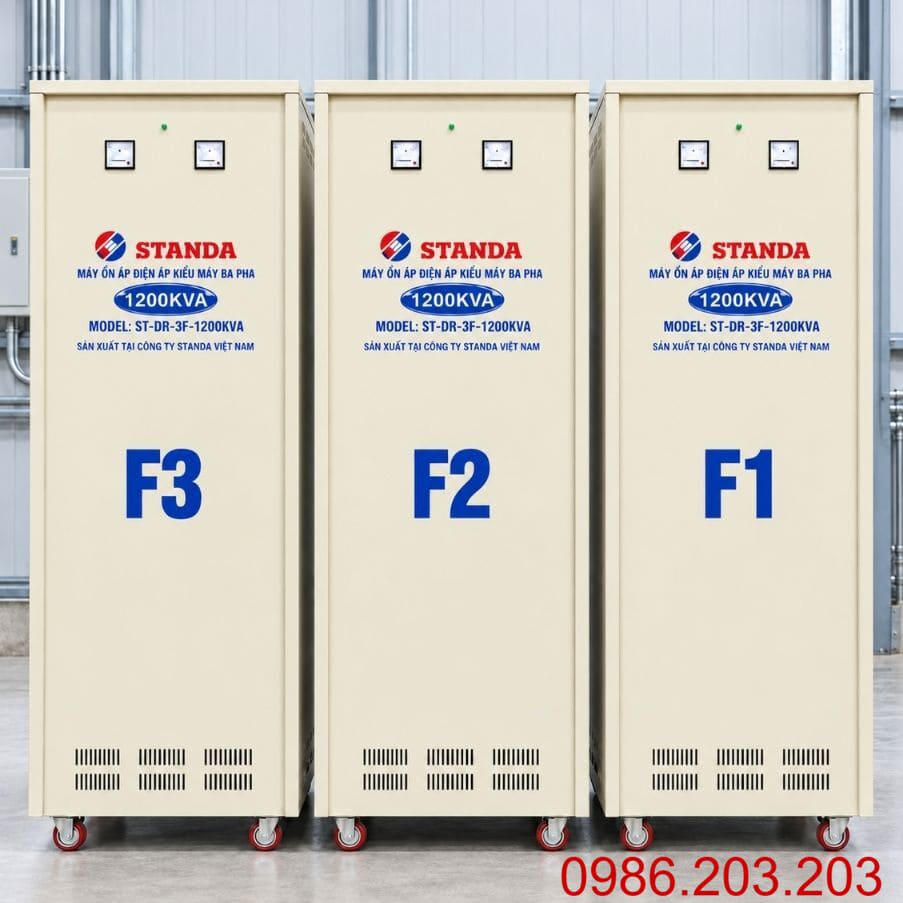

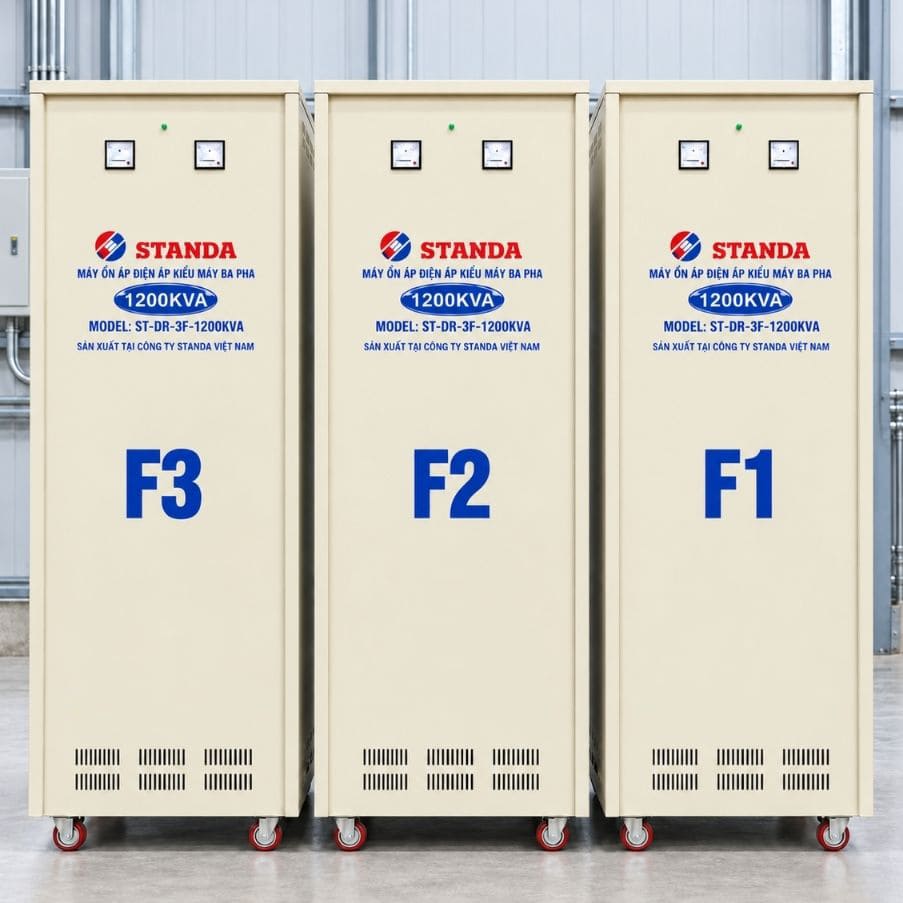

Ổn Áp Standa 3 Pha 1200KVA NM-1200K/3II

Ổn áp Standa 3 pha 1200KVA NM-1200K/3II dải 304V-420V là cấu hình ổn áp công nghiệp công suất lớn, được sử dụng để điều chỉnh điện áp cho các nhà máy, khu công nghiệp và hệ thống sản xuất sử dụng nguồn điện xoay chiều 3 pha. Thiết bị có nhiệm vụ tự động ổn định điện áp đầu ra gần mức danh định 380V, giúp hạn chế ảnh hưởng của hiện tượng tăng áp hoặc sụt áp trong phạm vi điều chỉnh.

Với công suất biểu kiến 1200KVA, ổn áp phù hợp để xem xét cho những hệ thống có tổng phụ tải lớn như máy CNC, máy ép nhựa, máy nén khí, máy in công nghiệp và dây chuyền sản xuất tự động. Đặc biệt, dải điện áp đầu vào 304V-420V phù hợp với các nhà xưởng có nguồn điện tương đối ổn định nhưng vẫn xuất hiện dao động điện áp trong quá trình vận hành.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 1200KVA 3 Pha

Ổn áp Standa 1200KVA NM-1200K/3II phù hợp để xem xét sử dụng trong những hệ thống điện công nghiệp có nhu cầu duy trì điện áp gần mức danh định, đặc biệt tại các nhà máy có điện áp nguồn thường xuyên dao động trong phạm vi 304V-420V.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 1200KVA: Đáp ứng nhu cầu cấp điện cho hệ thống phụ tải lớn trong giới hạn mang tải thực tế.
• Dải điện áp 304V-420V: Hỗ trợ điều chỉnh khi nguồn điện tăng hoặc giảm trong phạm vi cho phép.
• Điện áp đầu ra danh định 380V: Phù hợp với nhiều thiết bị công nghiệp sử dụng nguồn điện 3 pha.
• Tự động điều chỉnh điện áp: Hạn chế ảnh hưởng của biến động điện áp thông thường đến hệ thống máy móc.
• Phục vụ nhiều thiết bị đồng thời: Phù hợp với nhóm phụ tải có tổng công suất được tính toán đúng.
• Hỗ trợ dây chuyền sản xuất: Góp phần duy trì điều kiện điện áp cho máy móc trong quá trình vận hành.
• Có thể tích hợp vào hệ thống điện tổng: Phục vụ một phân xưởng hoặc khu vực sản xuất theo phương án thiết kế.
• Ứng dụng đa dạng: Thích hợp cho hệ thống máy CNC, máy ép nhựa, máy nén khí và thiết bị tự động hóa.

Ưu điểm quan trọng nhất là khả năng tự động điều chỉnh điện áp đầu ra, giúp hạn chế những ảnh hưởng do nguồn điện tăng hoặc giảm trong phạm vi thiết kế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa 1200KVA

Cấu tạo ổn áp Standa 3 pha 1200KVA là yếu tố quan trọng ảnh hưởng đến khả năng điều chỉnh điện áp, hiệu suất làm việc và điều kiện vận hành của thiết bị.

Đối với ổn áp công nghiệp sử dụng cơ cấu điều chỉnh servo, hệ thống thường bao gồm những bộ phận sau:

• Cuộn dây điều chỉnh điện áp: Thực hiện thay đổi điện áp bù theo yêu cầu của bộ điều khiển.
• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình biến đổi điện áp.
• Chổi than tiếp xúc: Thay đổi vị trí lấy điện áp trên cuộn dây điều chỉnh.
• Động cơ servo: Điều khiển chuyển động của cơ cấu điều chỉnh điện áp.
• Mạch điều khiển: Theo dõi điện áp đầu ra và phát tín hiệu khi xuất hiện sai lệch.
• Hệ thống thanh dẫn: Kết nối các bộ phận mang điện và phân phối dòng điện.

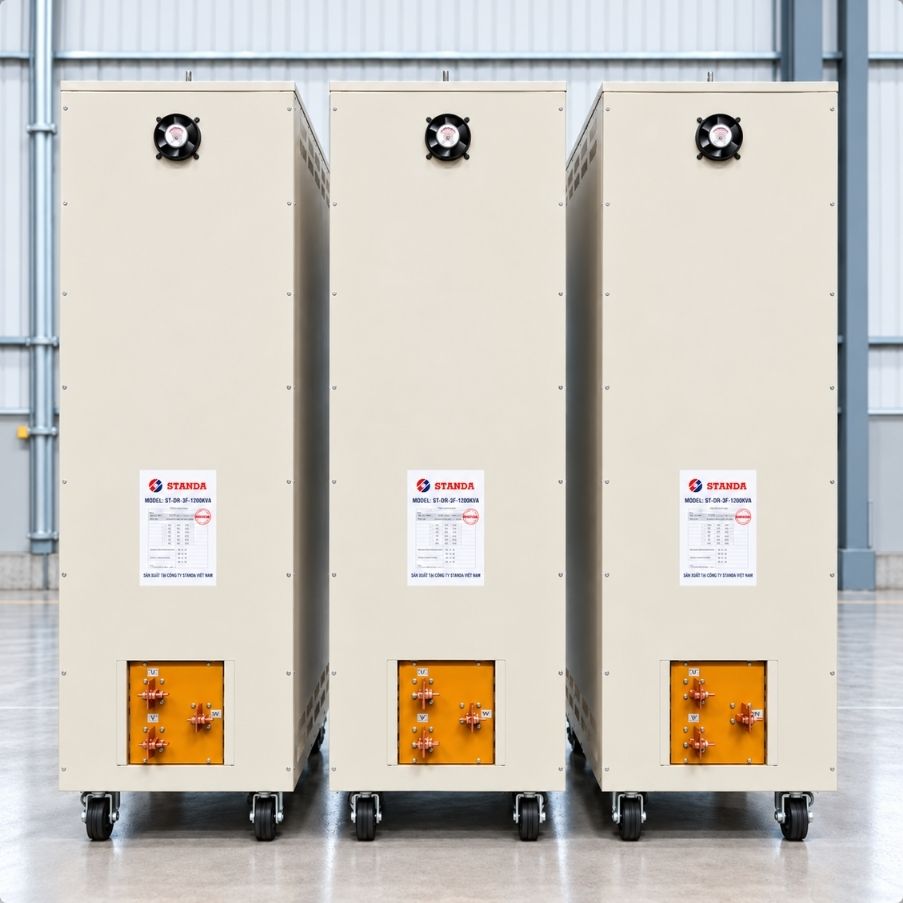

• Đầu đấu dây: Kết nối nguồn điện đầu vào với phụ tải đầu ra.
• Đồng hồ đo điện: Hỗ trợ theo dõi điện áp và dòng điện khi vận hành.
• Hệ thống bảo vệ: Được trang bị tùy theo cấu hình thực tế.
• Khung và vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ bố trí hệ thống tản nhiệt.

Nguyên lý hoạt động: Khi điện áp đầu vào tăng hoặc giảm, bộ điều khiển sẽ theo dõi điện áp thực tế và so sánh với giá trị được thiết lập.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 1200KVA NM

Ổn áp Standa 3 pha 1200KVA NM-1200K/3II theo cấu hình yêu cầu có dải điện áp đầu vào 304V-420V, điện áp đầu ra danh định 380V, phục vụ hệ thống điện công nghiệp có tổng phụ tải lớn.

Dải Điện Áp 304V-420V Của Ổn Áp Standa 1200KVA Có Ý Nghĩa Gì?

Dải điện áp 304V-420V là phạm vi điện áp đầu vào mà ổn áp được thiết kế để thực hiện chức năng điều chỉnh, với điều kiện nguồn điện và phụ tải đáp ứng giới hạn kỹ thuật.

Đây là cấu hình ổn áp dải hẹp, phù hợp với những nhà xưởng có nguồn điện tương đối ổn định và không thường xuyên xuất hiện tình trạng sụt áp sâu.

Những đặc điểm quan trọng gồm:

• 304V: Giới hạn thấp nhất của dải điện áp đầu vào.
• 420V: Giới hạn cao nhất của dải điện áp đầu vào.
• 380V: Điện áp đầu ra danh định.
• Phạm vi điều chỉnh: Hỗ trợ ổn định điện áp khi nguồn thay đổi trong dải thiết kế.
• Khả năng mang tải: Phụ thuộc vào dòng điện và giới hạn kỹ thuật thực tế.
• Điều kiện khảo sát: Cần đo điện áp khi nhà máy vận hành ở mức phụ tải cao.

Ví dụ: Một nhà máy có điện áp nguồn dao động từ 345V đến 405V trong quá trình sản xuất. Khi đó, ổn áp 1200KVA dải 304V-420V có thể được xem xét nếu tổng công suất biểu kiến và điều kiện nguồn cấp phù hợp.

Ứng Dụng Của Ổn Áp Standa 3 Pha 1200KVA Trong Công Nghiệp

Ổn áp Standa 1200KVA phù hợp để xem xét sử dụng cho những hệ thống điện công nghiệp có phụ tải lớn, cần duy trì nguồn điện 3 pha gần mức danh định 380V.

Những ứng dụng tiêu biểu gồm:

• Máy CNC công nghiệp: Hỗ trợ điện áp cho hệ thống gia công cơ khí.
• Máy ép nhựa: Phục vụ động cơ, hệ thống thủy lực và bộ điều khiển.
• Máy nén khí: Cấp nguồn cho thiết bị sử dụng động cơ công suất lớn.
• Máy in công nghiệp: Hỗ trợ nguồn điện cho dây chuyền in và thiết bị phụ trợ.
• Máy tiện, máy phay: Phục vụ hệ thống gia công kim loại.
• Hệ thống bơm công nghiệp: Cấp điện cho động cơ và tủ điều khiển.
• Dây chuyền đóng gói: Phục vụ băng tải và những thiết bị tự động hóa.
• Nhà máy sản xuất linh kiện: Hỗ trợ nguồn điện cho máy móc và hệ thống điều khiển.
• Hệ thống điều hòa công nghiệp: Phù hợp khi tổng phụ tải đáp ứng khả năng mang tải.

Ví dụ thực tế: Một nhà máy sử dụng nhiều máy CNC, máy ép nhựa và máy nén khí hoạt động đồng thời. Khi phụ tải tăng, điện áp nguồn có thể giảm khiến một số thiết bị báo lỗi thấp áp.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 1200KVA Cho Nhà Máy

Sử dụng ổn áp Standa 1200KVA đúng điều kiện giúp doanh nghiệp chủ động hơn trong việc duy trì điện áp cấp cho hệ thống máy móc, đặc biệt khi nguồn điện biến động theo chu kỳ sản xuất.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ ổn định điện áp: Duy trì điện áp đầu ra gần mức danh định 380V.
• Hạn chế ảnh hưởng của sụt áp: Giảm tình trạng máy móc hoạt động với điện áp không phù hợp.
• Phục vụ phụ tải công nghiệp lớn: Đáp ứng nhu cầu sử dụng trong giới hạn thiết kế.
• Hỗ trợ hoạt động dây chuyền: Giảm một số rủi ro liên quan đến biến động điện áp nguồn.
• Thuận tiện phân phối điện: Có thể bố trí tại đầu cấp nguồn của phân xưởng.
• Phù hợp nhiều thiết bị công nghiệp: Máy CNC, máy ép nhựa, máy nén khí và động cơ.
• Hỗ trợ khai thác nguồn điện hiện có: Không cần thay đổi điện áp danh định của hệ thống.

Lợi ích quan trọng nhất là hỗ trợ duy trì điều kiện điện áp phù hợp cho hoạt động sản xuất, góp phần hạn chế những gián đoạn có nguyên nhân trực tiếp từ điện áp nguồn không ổn định.

Tuy nhiên, ổn áp không thay thế việc nâng cấp trạm biến áp, khắc phục đường dây quá tải hoặc xử lý đầu nối tiếp xúc kém.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 1200KVA Đúng Kỹ Thuật

Ổn áp Standa 3 pha 1200KVA NM-1200K/3II là thiết bị điện công nghiệp công suất rất lớn, cần được khảo sát và lắp đặt theo phương án kỹ thuật phù hợp nhằm bảo đảm an toàn và khả năng điều chỉnh điện áp.

Những yêu cầu quan trọng khi lắp đặt gồm:

• Lựa chọn vị trí: Đặt máy tại khu vực khô ráo, thông thoáng, nền chịu lực tốt và có đủ không gian bảo trì.
• Kiểm tra nguồn điện: Xác nhận điện áp đầu vào nằm trong dải 304V-420V, đồng thời kiểm tra mất pha và mất cân bằng điện áp.
• Tính toán phụ tải: Xác định tổng công suất biểu kiến, dòng điện vận hành và dòng khởi động của hệ thống.
• Lựa chọn thanh dẫn: Sử dụng cáp điện hoặc thanh cái có khả năng chịu dòng và chịu ngắn mạch phù hợp.
• Bố trí thiết bị bảo vệ: Lựa chọn ACB hoặc thiết bị đóng cắt có dòng định mức, khả năng cắt ngắn mạch phù hợp.
• Đấu nối nguồn điện: Kết nối đúng đầu vào và đầu ra theo sơ đồ kỹ thuật của thiết bị.
• Nối đất bảo vệ: Đấu dây PE và kiểm tra tính liên tục của hệ thống nối đất.
• Kiểm tra và chạy thử: Đo điện áp đầu ra danh định 380V, sau đó đưa tải vào từng bước và theo dõi dòng điện, nhiệt độ.

Lưu ý kỹ thuật: Ổn áp 1200KVA có dòng điện đầu ra tính toán khoảng 1.823A tại 380V. Khi điện áp đầu vào giảm xuống 304V, dòng điện phía nguồn có thể tăng đáng kể nếu vẫn duy trì cùng mức công suất biểu kiến.
