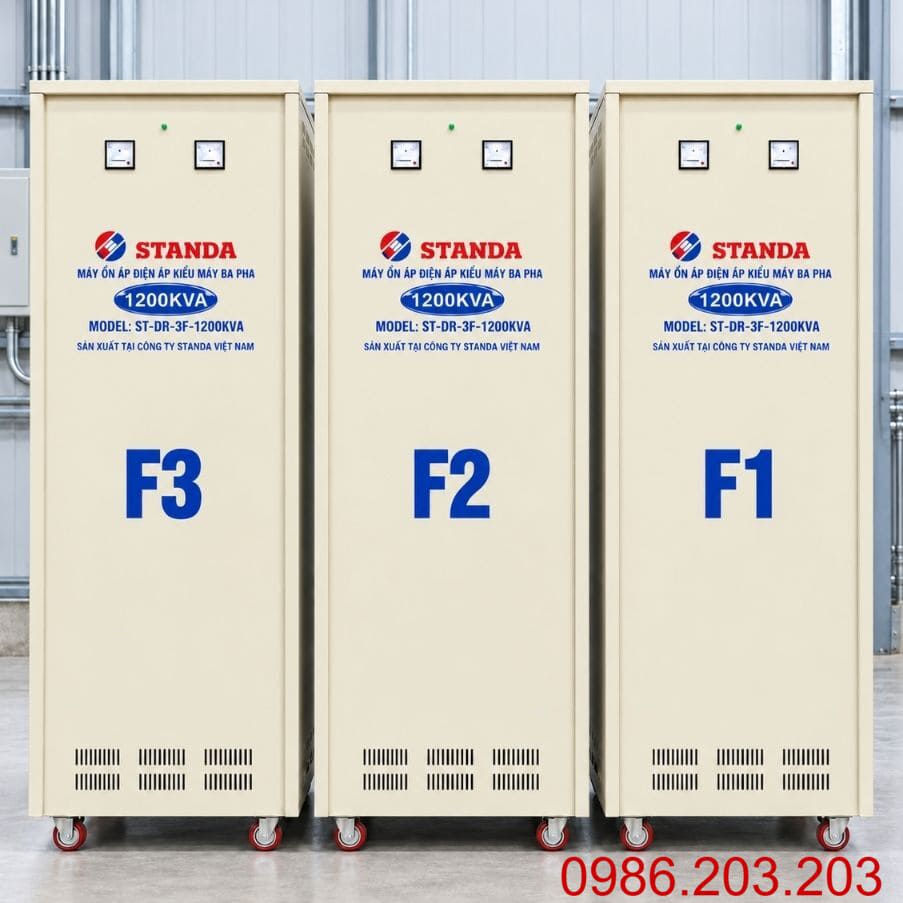

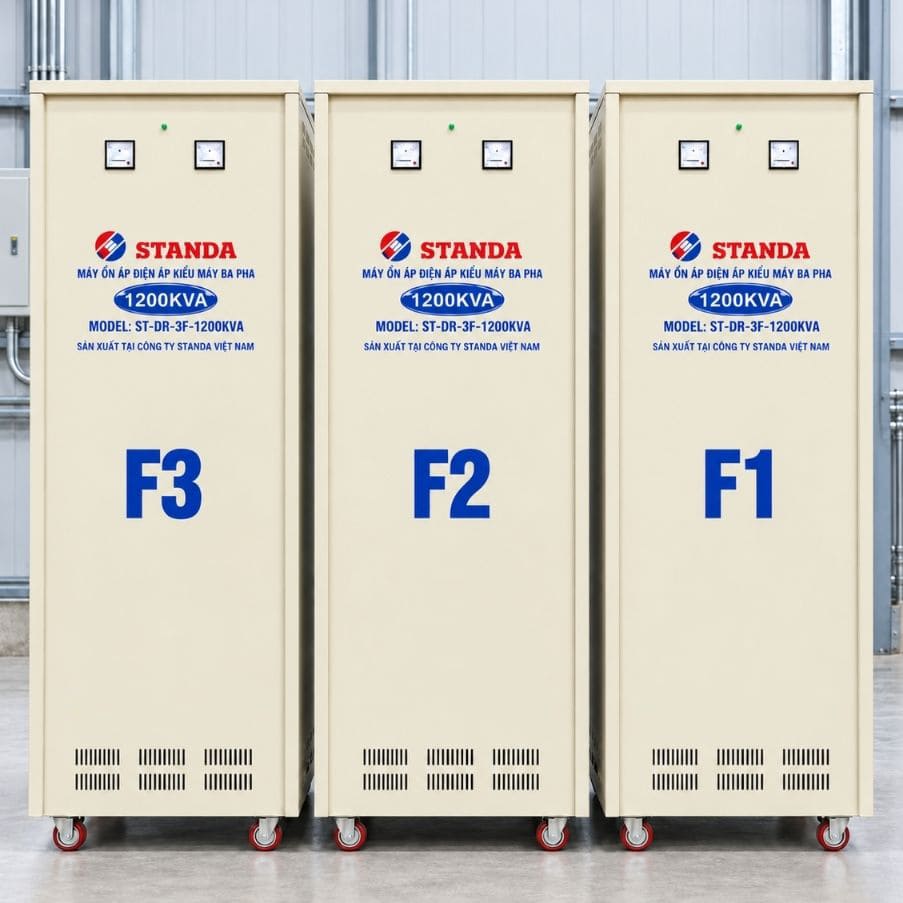

Ổn Áp Standa 3 Pha 1200KVA SH3-1200K/3II Dải 260V-430V

Ổn Áp Standa 3 Pha 1200KVA SH3-1200K/3II

Ổn áp Standa 3 pha 1200KVA SH3-1200K/3II dải 260V-430V là cấu hình ổn áp công nghiệp công suất lớn, đáp ứng nhu cầu điều chỉnh điện áp cho các nhà máy, khu công nghiệp và dây chuyền sản xuất sử dụng nguồn điện xoay chiều 3 pha. Thiết bị có chức năng tự động điều chỉnh điện áp đầu vào, giúp duy trì điện áp đầu ra gần mức danh định 380V khi điện lưới biến động trong phạm vi cho phép.

Với công suất biểu kiến 1200KVA, sản phẩm phù hợp để xem xét sử dụng cho những hệ thống có tổng phụ tải lớn như máy CNC, máy ép nhựa, máy nén khí, động cơ công nghiệp và dây chuyền sản xuất tự động. Đặc biệt, dải điện áp đầu vào 260V-430V cho phép điều chỉnh trong phạm vi rộng, thích hợp với những nhà xưởng thường xuyên xảy ra tình trạng điện yếu hoặc dao động điện áp.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 1200KVA 3 Pha

Ổn áp Standa 1200KVA SH3-1200K/3II được xem xét sử dụng trong những hệ thống sản xuất cần duy trì điện áp phù hợp cho nhiều thiết bị công suất lớn.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 1200KVA: Phù hợp với hệ thống có tổng phụ tải lớn trong giới hạn chịu tải thiết kế.
• Dải điện áp 260V-430V: Hỗ trợ điều chỉnh khi nguồn điện bị sụt áp hoặc tăng áp trong phạm vi cho phép.
• Điện áp đầu ra danh định 380V: Phù hợp với nhiều thiết bị công nghiệp sử dụng nguồn điện 3 pha.
• Tự động điều chỉnh điện áp: Giảm ảnh hưởng của hiện tượng điện áp nguồn biến động.
• Hỗ trợ nhiều thiết bị đồng thời: Phục vụ nhóm máy móc có tổng công suất biểu kiến phù hợp.
• Ứng dụng cho dây chuyền sản xuất: Hỗ trợ duy trì điều kiện điện áp trong quá trình vận hành.
• Phù hợp hệ thống điện tổng: Có thể bố trí tại đầu cấp nguồn của phân xưởng hoặc khu vực sản xuất.
• Khả năng tích hợp linh hoạt: Kết nối với hệ thống phân phối điện theo phương án kỹ thuật được thiết kế.

Ưu điểm quan trọng nhất là khả năng tự động điều chỉnh điện áp trong phạm vi đầu vào rộng, giúp giảm ảnh hưởng của những biến động điện áp thông thường đến hệ thống máy móc.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa 1200KVA

Cấu tạo ổn áp Standa 3 pha 1200KVA ảnh hưởng trực tiếp đến khả năng điều chỉnh điện áp, độ ổn định khi mang tải và điều kiện vận hành lâu dài.

Đối với ổn áp công nghiệp sử dụng cơ cấu điều chỉnh servo, thiết bị thường có các bộ phận chính sau:

• Cuộn dây điều chỉnh điện áp: Thực hiện thay đổi điện áp bù theo tín hiệu từ hệ thống điều khiển.
• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình biến đổi điện áp.
• Chổi than tiếp xúc: Thay đổi vị trí lấy điện áp trên cuộn dây điều chỉnh.
• Động cơ servo: Điều khiển chuyển động của cơ cấu điều chỉnh điện áp.
• Mạch điều khiển: Giám sát điện áp và phát tín hiệu khi xuất hiện sai lệch.
• Thanh dẫn và đầu đấu dây: Kết nối nguồn điện đầu vào, đầu ra với hệ thống phân phối.
• Đồng hồ đo điện: Hỗ trợ theo dõi điện áp và dòng điện khi vận hành.
• Hệ thống bảo vệ: Được trang bị theo cấu hình sản xuất thực tế.
• Khung và vỏ máy: Cố định kết cấu, bảo vệ linh kiện và hỗ trợ bố trí hệ thống tản nhiệt.

Nguyên lý hoạt động: Khi điện áp đầu vào tăng hoặc giảm, bộ điều khiển sẽ theo dõi điện áp thực tế và so sánh với giá trị đặt trước.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 1200KVA SH3

Ổn áp Standa 3 pha 1200KVA SH3-1200K/3II theo cấu hình yêu cầu có dải điện áp đầu vào 260V-430V, điện áp đầu ra danh định 380V, phục vụ hệ thống điện công nghiệp có phụ tải lớn.

Dải Điện Áp 260V-430V Của Ổn Áp Standa 1200KVA Có Ý Nghĩa Gì?

Dải điện áp 260V-430V là phạm vi điện áp đầu vào mà ổn áp được thiết kế để thực hiện chức năng điều chỉnh, trong điều kiện nguồn và phụ tải đáp ứng giới hạn kỹ thuật.

Đây là dải điện áp rộng, phù hợp để xem xét sử dụng tại những nhà máy thường xuyên gặp tình trạng điện áp nguồn biến động tương đối lớn.

Những đặc điểm cần lưu ý gồm:

• 260V: Giới hạn thấp nhất của dải điện áp đầu vào.
• 430V: Giới hạn cao nhất của dải điện áp đầu vào.
• 380V: Điện áp đầu ra danh định.
• Phạm vi sử dụng: Nguồn điện 3 pha có mức dao động trong dải thiết kế.
• Khả năng chịu tải: Phụ thuộc vào giới hạn dòng điện và đặc tính mang tải thực tế.
• Điều kiện khảo sát: Cần đo điện áp tại thời điểm nhà máy hoạt động với phụ tải cao.

Ví dụ: Một nhà máy có điện áp đầu vào dao động từ 295V đến 410V trong quá trình sản xuất. Khi đó, ổn áp 1200KVA dải 260V-430V có thể được xem xét nếu tổng công suất biểu kiến và điều kiện nguồn cấp phù hợp.

Ứng Dụng Của Ổn Áp Standa 3 Pha 1200KVA Trong Công Nghiệp

Ổn áp Standa 1200KVA phù hợp để xem xét sử dụng trong những hệ thống điện công nghiệp có tổng phụ tải lớn, cần duy trì nguồn điện 3 pha gần mức danh định 380V.

Những ứng dụng tiêu biểu gồm:

• Máy CNC công nghiệp: Hỗ trợ cấp điện cho hệ thống gia công cơ khí.
• Máy ép nhựa: Phục vụ động cơ, hệ thống thủy lực và bộ điều khiển.
• Máy nén khí: Cấp nguồn cho thiết bị sử dụng động cơ công suất lớn.
• Máy in công nghiệp: Hỗ trợ điện áp cho dây chuyền in và thiết bị phụ trợ.
• Máy tiện, máy phay: Phục vụ hệ thống gia công kim loại.
• Hệ thống bơm công nghiệp: Cấp điện cho động cơ và hệ thống điều khiển.
• Dây chuyền đóng gói: Phục vụ băng tải và các thiết bị tự động hóa.
• Nhà máy sản xuất linh kiện: Hỗ trợ nguồn điện cho máy móc và tủ điều khiển.
• Hệ thống điều hòa công nghiệp: Phù hợp khi tổng phụ tải đáp ứng khả năng chịu tải.

Ví dụ thực tế: Một nhà máy có nhiều máy CNC, máy ép nhựa và máy nén khí vận hành đồng thời. Khi phụ tải tăng, điện áp đầu vào có thể giảm đáng kể khiến một số máy móc xuất hiện cảnh báo điện áp thấp.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 1200KVA Cho Nhà Máy

Sử dụng ổn áp Standa 1200KVA đúng điều kiện giúp doanh nghiệp chủ động hơn trong việc duy trì điện áp cấp cho hệ thống máy móc, đặc biệt khi nguồn điện biến động theo chu kỳ sản xuất.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ ổn định điện áp: Duy trì điện áp đầu ra gần mức danh định 380V.
• Hạn chế ảnh hưởng của sụt áp: Giảm tình trạng máy móc hoạt động với điện áp không phù hợp.
• Phục vụ phụ tải công nghiệp lớn: Đáp ứng nhu cầu sử dụng trong giới hạn công suất thiết kế.
• Hỗ trợ hoạt động dây chuyền: Giảm một số rủi ro liên quan đến dao động điện áp.
• Thuận tiện phân phối điện: Có thể bố trí tại đầu cấp nguồn của phân xưởng.
• Phù hợp nhiều thiết bị công nghiệp: Máy CNC, máy ép nhựa, máy nén khí và động cơ.
• Hỗ trợ khai thác nguồn điện hiện có: Không cần thay đổi điện áp danh định của hệ thống.

Lợi ích quan trọng nhất là hỗ trợ duy trì điều kiện điện áp phù hợp cho hoạt động sản xuất, góp phần hạn chế những gián đoạn phát sinh trực tiếp từ điện áp nguồn không ổn định.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 1200KVA Đúng Kỹ Thuật

Ổn áp Standa 3 pha 1200KVA SH3-1200K/3II là thiết bị điện công nghiệp công suất rất lớn, cần được khảo sát và lắp đặt theo phương án kỹ thuật phù hợp để bảo đảm khả năng điều chỉnh điện áp và an toàn vận hành.

Những yêu cầu quan trọng khi lắp đặt gồm:

• Lựa chọn vị trí: Đặt máy tại khu vực khô ráo, thông thoáng, nền chịu lực tốt và có đủ không gian bảo trì.
• Kiểm tra nguồn điện: Xác nhận điện áp đầu vào nằm trong dải 260V-430V, đồng thời kiểm tra tình trạng mất pha và mất cân bằng điện áp.
• Tính toán phụ tải: Xác định tổng công suất biểu kiến, dòng điện vận hành và dòng khởi động của hệ thống.
• Lựa chọn thanh dẫn: Sử dụng cáp điện hoặc thanh cái có khả năng chịu dòng, chịu ngắn mạch phù hợp.
• Bố trí thiết bị bảo vệ: Lựa chọn ACB hoặc thiết bị đóng cắt có dòng định mức và khả năng cắt ngắn mạch phù hợp.
• Đấu nối nguồn điện: Kết nối đúng đầu vào và đầu ra theo sơ đồ kỹ thuật của thiết bị.
• Nối đất bảo vệ: Đấu dây tiếp địa PE và kiểm tra tính liên tục của hệ thống nối đất.
• Kiểm tra và chạy thử: Đo điện áp đầu ra danh định 380V, sau đó đưa tải vào từng bước và theo dõi dòng điện, nhiệt độ.

Lưu ý kỹ thuật: Ổn áp 1200KVA có dòng điện đầu ra tính toán khoảng 1.823A tại 380V. Khi điện áp đầu vào giảm xuống 260V, dòng điện phía nguồn có thể tăng đáng kể nếu vẫn duy trì cùng mức công suất biểu kiến.
