Ổn Áp Standa 3 Pha 150KVA NM-150KII Dải 304V-420V

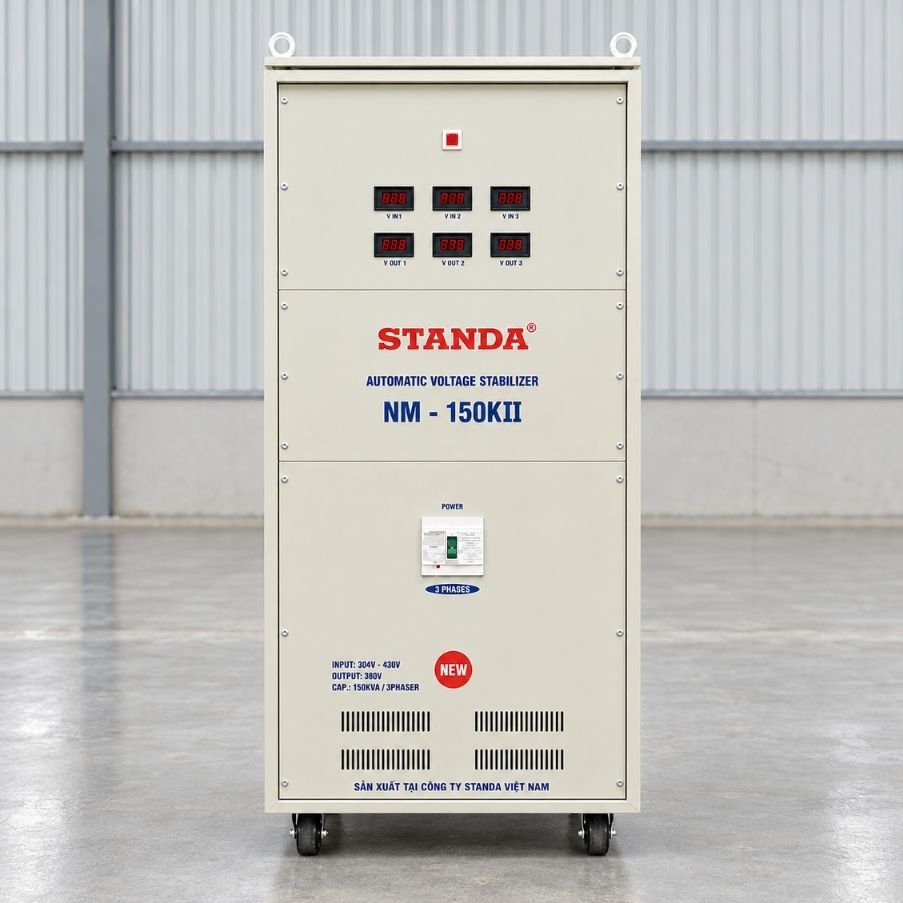

Ổn Áp Standa 3 Pha 150KVA NM-150KII

Ổn áp Standa 3 pha 150KVA NM-150KII dải 304V–420V là thiết bị ổn định điện áp tự động, được định hướng sử dụng cho nhà xưởng, cơ sở sản xuất và hệ thống máy móc công nghiệp sử dụng nguồn điện 3 pha. Với công suất biểu kiến 150KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi thiết kế, góp phần duy trì nguồn cấp phù hợp cho máy móc và dây chuyền sản xuất.

Trong môi trường công nghiệp, ngay cả những nhà xưởng có trạm biến áp riêng vẫn có thể gặp tình trạng điện áp dao động theo giờ sản xuất. Khi motor, máy nén khí, máy CNC và những thiết bị công suất lớn hoạt động đồng thời, điện áp có thể giảm, khiến hệ thống điều khiển báo lỗi hoặc thiết bị vận hành không đúng chế độ.

Standa NM-150KII với dải điện áp đầu vào 304V–420V hướng đến những hệ thống điện có nguồn tương đối ổn định nhưng vẫn cần điều chỉnh điện áp trong quá trình vận hành.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 150KVA 3 Pha

Ổn áp Standa NM-150KII được định hướng sử dụng nhằm hỗ trợ duy trì điện áp phù hợp cho hệ thống máy móc công nghiệp, đặc biệt khi điện áp nguồn biến động theo chế độ sản xuất.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 150KVA: Phù hợp với hệ thống có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp 304V–420V: Hỗ trợ điều chỉnh điện áp khi nguồn tăng hoặc giảm trong phạm vi yêu cầu.
• Điều chỉnh điện áp tự động: Giảm nhu cầu thao tác thủ công khi nguồn điện thay đổi.
• Hỗ trợ hoạt động của motor: Giúp động cơ nhận được điện áp phù hợp hơn với thông số thiết kế.
• Phục vụ nhiều nhóm phụ tải: Có thể cấp điện cho một cụm máy hoặc khu vực sản xuất được tính toán phù hợp.
• Ứng dụng trong nhiều ngành công nghiệp: Cơ khí, gia công nhựa, chế biến thực phẩm và sản xuất hàng hóa.
• Hỗ trợ hạn chế cảnh báo điện áp: Giảm một số ảnh hưởng do nguồn điện tăng giảm kéo dài.
• Phù hợp hệ thống điện phân phối tập trung: Có thể bố trí trước tủ điện cấp nguồn cho nhiều thiết bị.

Lợi thế của dải 304V–420V là phù hợp với hệ thống điện có mức dao động tương đối nhỏ so với những khu vực thường xuyên điện yếu sâu.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa NM-150KII

Cấu tạo của ổn áp Standa 3 pha 150KVA ảnh hưởng trực tiếp đến khả năng điều chỉnh điện áp, chịu tải và tản nhiệt trong quá trình vận hành.

Những bộ phận thường gặp trong ổn áp tự động gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ và ảnh hưởng đến tổn hao điện năng.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và phát tín hiệu điều chỉnh.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Chổi tiếp điện: Thay đổi vị trí tiếp xúc trên cuộn dây để điều chỉnh điện áp.
• Hệ thống dây dẫn và đầu nối: Kết nối nguồn điện đầu vào và phụ tải đầu ra.
• Vỏ máy: Bảo vệ linh kiện bên trong và hỗ trợ việc bố trí, sử dụng.

Nguyên lý hoạt động: Khi điện áp nguồn thay đổi trong phạm vi 304V–420V, bộ điều khiển phát hiện sai lệch và điều khiển cơ cấu bù điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn thiết kế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 150KVA NM

Đối với hệ thống điện công nghiệp có công suất tương đối lớn, thông số kỹ thuật là cơ sở quan trọng để đánh giá khả năng đáp ứng của ổn áp.

Lưu ý: Những thông số về hiệu suất, tốc độ điều chỉnh, sai số điện áp, kích thước, trọng lượng và các chức năng bảo vệ cần được xác nhận theo tem máy hoặc tài liệu kỹ thuật của đúng sản phẩm.

Phân Biệt Dải Điện Áp 260V Và 304V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành các dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 260V (260V – 430V – Model SH): Dòng máy tiêu chuẩn phổ thông dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

• Dải 304V (304V – 430V – Model NM): Dành riêng cho các khu vực có lưới điện 3 pha ổn định hoặc hơi cao, giới hạn nhận điện vào từ 304V mỗi pha. Dòng máy này tối ưu hóa tối đa vòng quét của chổi than và mật độ từ thông trong lõi biến áp đối với những khu vực có chất lượng đường dây truyền tải rất tốt hoặc nguồn điện thường trực ở mức cao hơn tiêu chuẩn định mức.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 150KVA

Ổn áp Standa NM-150KII có thể được sử dụng cho nhiều nhóm máy móc công nghiệp, tùy theo tổng công suất và đặc tính vận hành.

Những ứng dụng tiêu biểu gồm:

• Xưởng cơ khí: Cấp nguồn cho máy tiện, máy phay, máy cắt và motor công nghiệp.
• Xưởng sản xuất nhựa: Phục vụ máy ép nhựa, hệ thống gia nhiệt và thiết bị điều khiển.
• Hệ thống máy CNC: Hỗ trợ duy trì điện áp cấp phù hợp với thông số máy.
• Máy nén khí công nghiệp: Sử dụng khi công suất và dòng khởi động đáp ứng giới hạn thiết bị.
• Hệ thống máy bơm: Cấp điện cho cụm máy bơm tại nhà xưởng hoặc công trình kỹ thuật.
• Xưởng chế biến thực phẩm: Phục vụ máy trộn, máy đóng gói và dây chuyền chế biến.
• Xưởng gỗ: Cấp nguồn cho máy cưa, máy bào và hệ thống hút bụi.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp nguồn cho nhiều nhóm phụ tải.

Đối với những thiết bị sử dụng motor, dòng khởi động có thể lớn hơn nhiều lần dòng điện vận hành bình thường.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 150KVA Cho Nhà Xưởng

Đối với hoạt động sản xuất, nguồn điện phù hợp về điện áp giúp thiết bị vận hành gần điều kiện thiết kế hơn, qua đó hạn chế một số tác động do điện áp quá thấp hoặc quá cao.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ khắc phục điện yếu: Điều chỉnh điện áp khi nguồn giảm nhưng vẫn nằm trong phạm vi thiết kế.
• Hạn chế lỗi do biến động điện áp: Giúp thiết bị nhận được điện áp phù hợp hơn.
• Hỗ trợ hoạt động của motor: Giảm nguy cơ động cơ phải vận hành với điện áp không đáp ứng yêu cầu.
• Góp phần duy trì sản xuất: Hạn chế một số gián đoạn do điện áp dao động kéo dài.
• Phục vụ nhiều nhóm phụ tải: Có thể bố trí cấp nguồn cho cụm thiết bị khi tổng tải phù hợp.
• Điều chỉnh điện áp tự động: Giảm thao tác điều chỉnh thủ công khi nguồn điện thay đổi.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện.

Nếu nguồn điện yếu do hệ thống quá tải, cần kiểm tra nguyên nhân và đánh giá khả năng cấp nguồn trước khi lựa chọn ổn áp.

Ngoài ra, thiết bị không thay thế UPS trong trường hợp mất điện hoàn toàn.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa NM-150KII

Ổn áp Standa 3 pha 150KVA cần được lắp đặt đúng sơ đồ điện và sử dụng hệ thống dây dẫn, thiết bị bảo vệ phù hợp với dòng tải thực tế.

1. Khảo sát điện áp nguồn: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt trong giờ cao điểm.
2. Tính toán tổng công suất: Xác định công suất biểu kiến của những thiết bị hoạt động đồng thời.
3. Kiểm tra dòng khởi động: Đánh giá motor và các thiết bị có dòng khởi động lớn.
4. Lựa chọn vị trí đặt máy: Ưu tiên nơi khô ráo, thoáng mát, nền chắc chắn và thuận tiện kiểm tra.
5. Tính toán tiết diện dây dẫn: Chọn dây theo dòng tải, chiều dài tuyến cáp và điều kiện lắp đặt.
6. Lựa chọn aptomat: Sử dụng thiết bị đóng cắt có thông số phù hợp với dòng điện và mức ngắn mạch dự kiến.

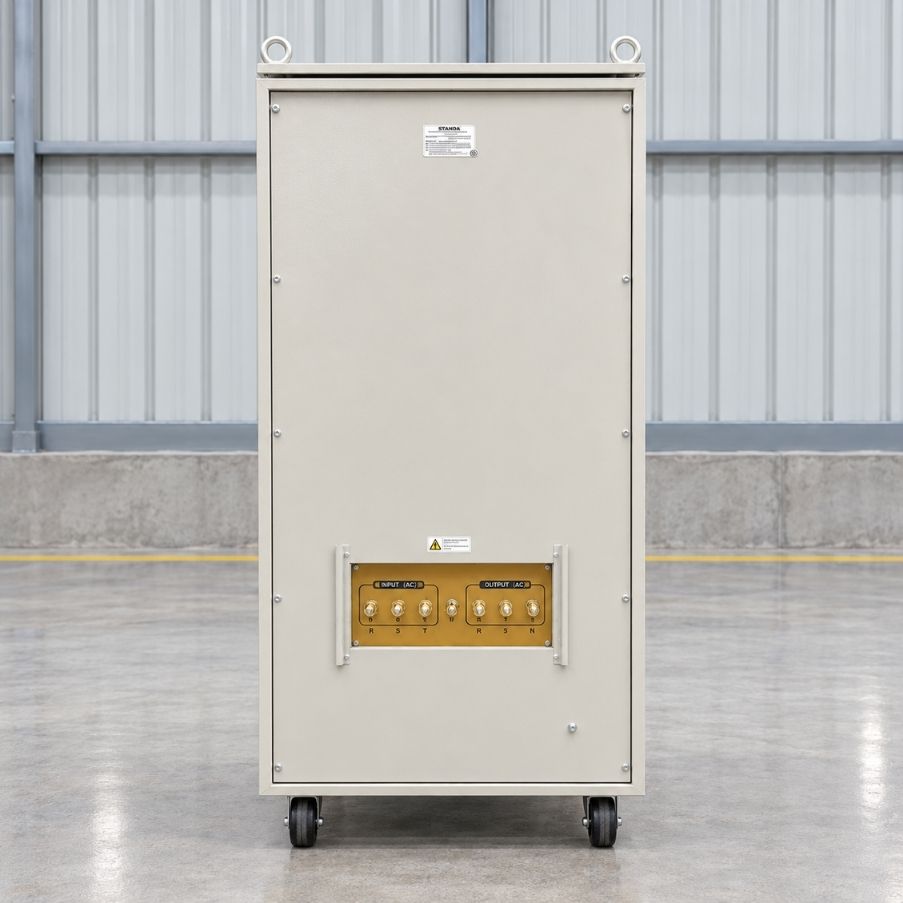

7. Đấu nối theo sơ đồ: Xác định nguồn đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
8. Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
9. Kiểm tra trước khi cấp điện: Rà soát đầu nối, cách điện và tình trạng thiết bị.
10. Chạy thử không tải: Đo điện áp đầu ra trước khi kết nối phụ tải.
11. Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ tại các điểm đấu nối.
12. Kiểm tra định kỳ: Vệ sinh, kiểm tra cơ cấu điều chỉnh và các điểm tiếp xúc điện theo hướng dẫn kỹ thuật.

Lưu ý quan trọng: Với dải điện áp đầu vào xuống đến 160V, dòng điện phía nguồn có thể tăng đáng kể khi cần duy trì cùng công suất phụ tải.

Kinh Nghiệm Lựa Chọn Ổn Áp Standa 3 Pha 150KVA

Lựa chọn ổn áp cho nhà xưởng thường xuyên bị điện yếu cần dựa trên dữ liệu vận hành thực tế, thay vì chỉ căn cứ vào công suất danh định.

Những tiêu chí quan trọng gồm:

• Điện áp đầu vào thấp nhất: Đo khi nhà xưởng vận hành nhiều máy móc cùng lúc.
• Điện áp đầu vào cao nhất: Kiểm tra ở những thời điểm phụ tải giảm.
• Tổng công suất biểu kiến: Xác định tổng tải hoạt động đồng thời.
• Dòng điện từng pha: Kiểm tra tình trạng cân bằng tải.
• Dòng khởi động motor: Đánh giá dòng điện tại thời điểm khởi động.
• Khả năng chịu tải khi điện áp thấp: Xác nhận đặc tính cấp tải thực tế của ổn áp.
• Chất lượng cuộn dây: Quan tâm đến vật liệu, tiết diện và lớp cách điện.
• Cơ cấu điều chỉnh: Kiểm tra khả năng đáp ứng và tình trạng tiếp điện.
• Hệ thống bảo vệ: Xác nhận các chức năng được trang bị trên máy.
• Điều kiện lắp đặt: Bảo đảm hệ thống dây dẫn, aptomat, tiếp địa và thông gió phù hợp.

Sai lầm thường gặp là chỉ đo điện áp khi nhà xưởng chưa vận hành. Điện áp tại thời điểm ít tải có thể khác đáng kể so với khi nhiều máy móc hoạt động đồng thời.
