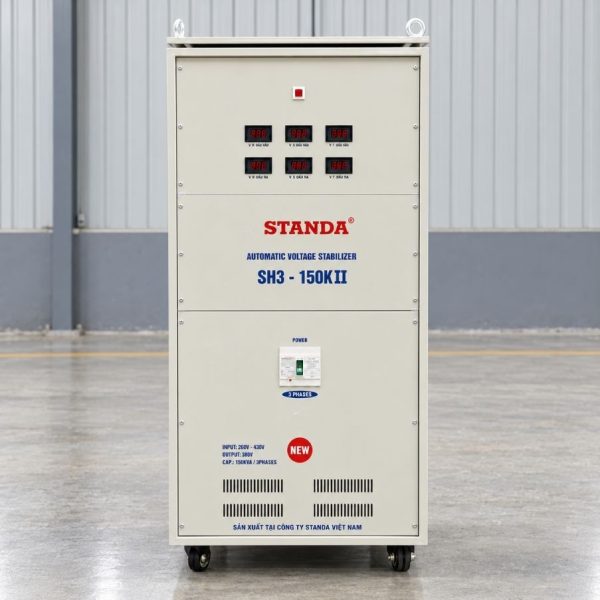

Ổn Áp Standa 3 Pha 150KVA SH3-150KII Dải 260V-430V

Ổn Áp Standa 3 Pha 150KVA SH3-150KII

Ổn áp Standa 3 pha 150KVA SH3-150KII dải 260V–430V là thiết bị ổn định điện áp tự động, được sử dụng trong nhà xưởng, cơ sở sản xuất và hệ thống điện công nghiệp có nhu cầu cấp nguồn 3 pha công suất lớn. Với công suất biểu kiến 150KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi thiết kế, góp phần duy trì điều kiện cấp điện phù hợp cho máy móc.

Trong hoạt động sản xuất, nguồn điện không phải lúc nào cũng duy trì ở mức ổn định. Khi nhiều motor, máy nén khí, máy CNC hoặc dây chuyền sản xuất vận hành đồng thời, điện áp có thể sụt giảm, khiến thiết bị điều khiển phát sinh cảnh báo hoặc máy móc hoạt động không đúng chế độ.

Standa SH3-150KII với dải điện áp đầu vào 260V–430V là phương án đáng cân nhắc cho những hệ thống điện 3 pha có mức dao động tương đối lớn. Tuy nhiên, để lựa chọn hiệu quả, cần tính toán tổng công suất biểu kiến, dòng khởi động motor, khả năng chịu tải và đặc điểm nguồn điện thực tế.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 150KVA 3 Pha

Ổn áp Standa SH3-150KII hướng đến nhu cầu ổn định điện áp cho những hệ thống sản xuất có tổng phụ tải lớn, đặc biệt tại nhà xưởng cần cấp điện cho nhiều thiết bị cùng lúc.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 150KVA: Đáp ứng hệ thống có tổng phụ tải nằm trong khả năng chịu tải của máy.
• Dải điện áp 260V–430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi thiết kế.
• Điều chỉnh điện áp tự động: Giảm nhu cầu thao tác thủ công khi điện áp nguồn thay đổi.
• Hỗ trợ hoạt động của motor: Giúp động cơ được cấp điện áp phù hợp với điều kiện thiết kế.
• Phục vụ nhiều loại thiết bị: Có thể sử dụng cho máy CNC, máy nén khí, hệ thống bơm và dây chuyền sản xuất.
• Phù hợp với hệ thống điện phân phối: Có thể bố trí cấp nguồn cho một khu vực hoặc cụm thiết bị.
• Hạn chế tác động của điện áp không ổn định: Hỗ trợ giảm tình trạng máy móc phải vận hành với điện áp thấp hoặc cao hơn mức yêu cầu.
• Ứng dụng linh hoạt: Thích hợp với nhiều ngành sản xuất như cơ khí, nhựa, gỗ và chế biến thực phẩm.

Ưu điểm quan trọng của ổn áp Standa 150KVA nằm ở khả năng duy trì điện áp đầu ra phù hợp khi điện áp đầu vào thay đổi trong dải 260V–430V.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa SH3-150KII

Cấu tạo ổn áp Standa 3 pha 150KVA có ảnh hưởng trực tiếp đến khả năng chịu tải, điều chỉnh điện áp và tản nhiệt trong quá trình vận hành.

Những bộ phận cơ bản của ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ và ảnh hưởng đến tổn hao điện năng.
• Mạch điều khiển điện tử: Theo dõi điện áp và phát tín hiệu điều chỉnh.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Chổi tiếp điện: Thay đổi vị trí tiếp xúc trên cuộn dây theo cơ cấu điều chỉnh.
• Hệ thống dây dẫn và đầu nối: Kết nối nguồn điện và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ quá trình lắp đặt.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong phạm vi 260V–430V, bộ điều khiển nhận biết sai lệch và điều khiển cơ cấu điều chỉnh mức bù điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn thiết kế.

Chất lượng cuộn dây, lớp cách điện, chổi tiếp điện và hệ thống điều khiển là những yếu tố cần được quan tâm khi đánh giá khả năng vận hành của thiết bị.

Thông Số Kỹ Thuật Ổn Áp Standa 3 Pha 150KVA SH3-150KII

Thông số kỹ thuật là cơ sở để xác định ổn áp có đáp ứng yêu cầu của hệ thống điện hay không, đặc biệt khi nguồn điện thường xuyên biến động.

Lưu ý: Một số cấu hình Standa 150KVA được giới thiệu có các mức điện áp đầu ra bổ sung. Tuy nhiên, cần kiểm tra tem máy và sơ đồ đấu nối trước khi xác nhận những mức điện áp này trên đúng thiết bị SH3-150KII.

Phân Biệt Dải Điện Áp 260V Và 304V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành các dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 260V (260V – 430V – Model SH): Dòng máy tiêu chuẩn phổ thông dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

• Dải 304V (304V – 430V – Model NM): Dành riêng cho các khu vực có lưới điện 3 pha ổn định hoặc hơi cao, giới hạn nhận điện vào từ 304V mỗi pha. Dòng máy này tối ưu hóa tối đa vòng quét của chổi than và mật độ từ thông trong lõi biến áp đối với những khu vực có chất lượng đường dây truyền tải rất tốt hoặc nguồn điện thường trực ở mức cao hơn tiêu chuẩn định mức.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 150KVA

Ổn áp Standa SH3-150KII có thể được sử dụng cho nhiều nhóm máy móc công nghiệp, tùy theo tổng công suất và đặc tính phụ tải.

Những ứng dụng tiêu biểu gồm:

• Xưởng cơ khí: Cấp điện cho máy tiện, máy phay, máy cắt và motor công nghiệp.
• Xưởng sản xuất nhựa: Phục vụ máy ép nhựa, hệ thống gia nhiệt và thiết bị điều khiển.
• Máy CNC: Hỗ trợ duy trì điện áp phù hợp cho thiết bị gia công.
• Máy nén khí công nghiệp: Cấp nguồn cho những cụm máy có công suất và dòng khởi động phù hợp.
• Hệ thống máy bơm: Sử dụng trong nhà xưởng, công trình kỹ thuật và hệ thống cấp nước.
• Xưởng chế biến thực phẩm: Phục vụ máy trộn, máy đóng gói và dây chuyền chế biến.
• Xưởng gỗ: Cấp điện cho máy cưa, máy bào và hệ thống hút bụi.
• Tủ điện phân phối: Điều chỉnh điện áp trước khi cấp nguồn cho nhiều nhóm thiết bị.

Đối với những máy móc sử dụng motor, cần đặc biệt chú ý đến dòng khởi động.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 150KVA Cho Nhà Xưởng

Điện áp phù hợp giúp máy móc hoạt động gần điều kiện thiết kế hơn, từ đó hạn chế một số tác động do điện áp tăng giảm bất thường.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ điều chỉnh điện yếu: Giúp đưa điện áp đầu ra về gần mức yêu cầu khi nguồn giảm trong phạm vi thiết kế.
• Hạn chế lỗi do điện áp: Giảm nguy cơ một số máy móc phát sinh cảnh báo nguồn điện.
• Hỗ trợ hoạt động của motor: Duy trì điện áp cấp phù hợp hơn cho động cơ.
• Góp phần ổn định sản xuất: Hạn chế gián đoạn có nguyên nhân từ điện áp biến động kéo dài.
• Phục vụ nhiều nhóm phụ tải: Có thể cấp điện cho cụm máy móc khi được tính toán phù hợp.
• Điều chỉnh điện áp tự động: Giảm nhu cầu thao tác điều chỉnh thủ công.

Tuy nhiên, ổn áp không tạo thêm công suất cho nguồn điện và không thay thế giải pháp xử lý quá tải của hệ thống.

Nếu nhà xưởng thường xuyên điện yếu do trạm biến áp hoặc đường dây không đáp ứng phụ tải, cần khảo sát và xử lý nguyên nhân trước khi sử dụng ổn áp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa SH3-150KII

Để ổn áp Standa 3 pha 150KVA hoạt động phù hợp, cần khảo sát nguồn điện và thiết kế phương án đấu nối đúng yêu cầu kỹ thuật.

Các bước thực hiện gồm:

1. Khảo sát điện áp nguồn: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt khi phụ tải vận hành lớn.
2. Tính toán tổng công suất: Xác định công suất biểu kiến của những thiết bị hoạt động đồng thời.
3. Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và thiết bị có dòng khởi động lớn.
4. Chọn vị trí lắp đặt: Bố trí máy ở nơi khô ráo, thông thoáng, nền chắc chắn.
5. Tính toán dây dẫn: Chọn tiết diện dây theo dòng điện, chiều dài tuyến cáp và điều kiện lắp đặt.
6. Lựa chọn aptomat: Sử dụng thiết bị đóng cắt phù hợp với dòng điện và khả năng chịu ngắn mạch.
7. Đấu nối theo sơ đồ: Xác định đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
8. Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
9. Kiểm tra trước khi cấp điện: Rà soát đầu nối, cách điện và tình trạng thiết bị.
10. Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
11. Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ.
12. Kiểm tra định kỳ: Vệ sinh, kiểm tra cơ cấu điều chỉnh và các điểm tiếp điện theo hướng dẫn kỹ thuật.

Lưu ý quan trọng: Với dòng điện tính toán khoảng 228A tại đầu ra 380V, hệ thống dây dẫn và aptomat cần được lựa chọn theo điều kiện thực tế.
