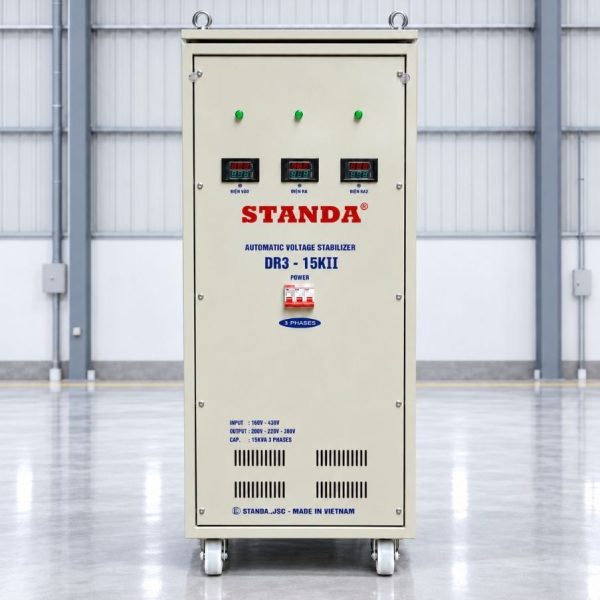

Ổn Áp Standa 3 Pha 15KVA DR3-15KII Dải 160V-430V

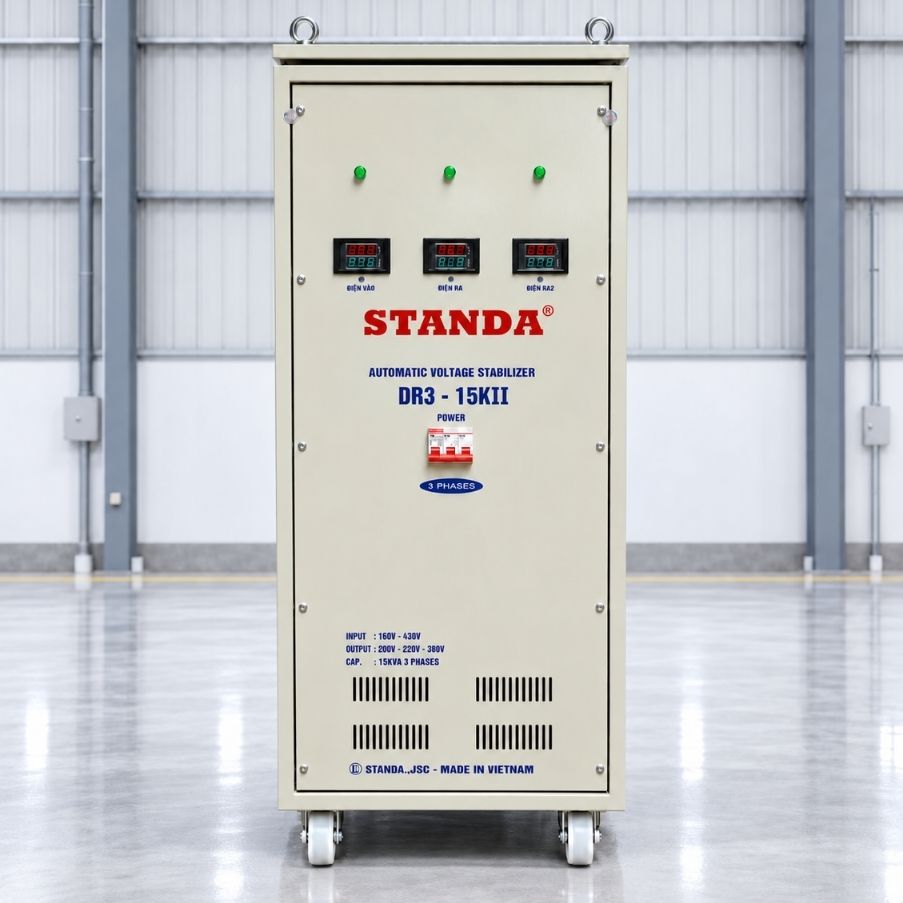

Ổn Áp Standa 3 Pha 15KVA DR3-15KII

Ổn áp Standa 3 pha 15KVA DR3-15KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại những khu vực điện yếu, cuối đường dây hoặc nhà xưởng có hiện tượng sụt áp rõ rệt khi nhiều máy cùng hoạt động. Máy có nhiệm vụ theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế trước khi cấp nguồn cho phụ tải phía sau.

Với công suất biểu kiến 15KVA và dải đầu vào rộng 160V-430V, model DR3-15KII phù hợp với motor, tủ điều khiển, máy cơ khí, máy sản xuất và các nhóm phụ tải 3 pha có tổng tải tương ứng.

Khi lựa chọn ổn áp Standa 15KVA, cần đánh giá đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, đặc tính phụ tải và dòng khởi động của motor. Công suất 15KVA là công suất biểu kiến, không nên mặc định tương đương 15kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 15KVA 3 Pha

Standa DR3-15KII được thiết kế theo hướng đáp ứng nguồn điện 3 pha có biên độ dao động rộng. Điểm đáng chú ý của model này là khả năng làm việc với dải đầu vào từ 160V đến 430V theo thông số của sản phẩm.

Những đặc điểm chính gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có tình trạng thấp áp rõ rệt hoặc điện áp thay đổi mạnh.
• Công suất biểu kiến 15KVA: Phù hợp với các phụ tải 3 pha có tổng công suất và dòng điện tương ứng.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế dành cho nguồn 3 pha: Có thể sử dụng cho motor, tủ điện, máy cơ khí và thiết bị sản xuất phù hợp.
• Hỗ trợ giảm ảnh hưởng của điện áp bất ổn: Giúp phụ tải phía sau nhận được điều kiện điện áp phù hợp hơn.
• Phù hợp với nguồn điện yếu: Có thể cân nhắc tại nhà xưởng xa trạm biến áp hoặc cuối tuyến điện.
• Ứng dụng linh hoạt: Dùng cho từng nhóm tải hoặc khu vực sản xuất có công suất phù hợp.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-15KII

Ổn áp Standa 3 pha 15KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và thực hiện điều chỉnh khi nguồn tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy cấu hình cụ thể của máy.

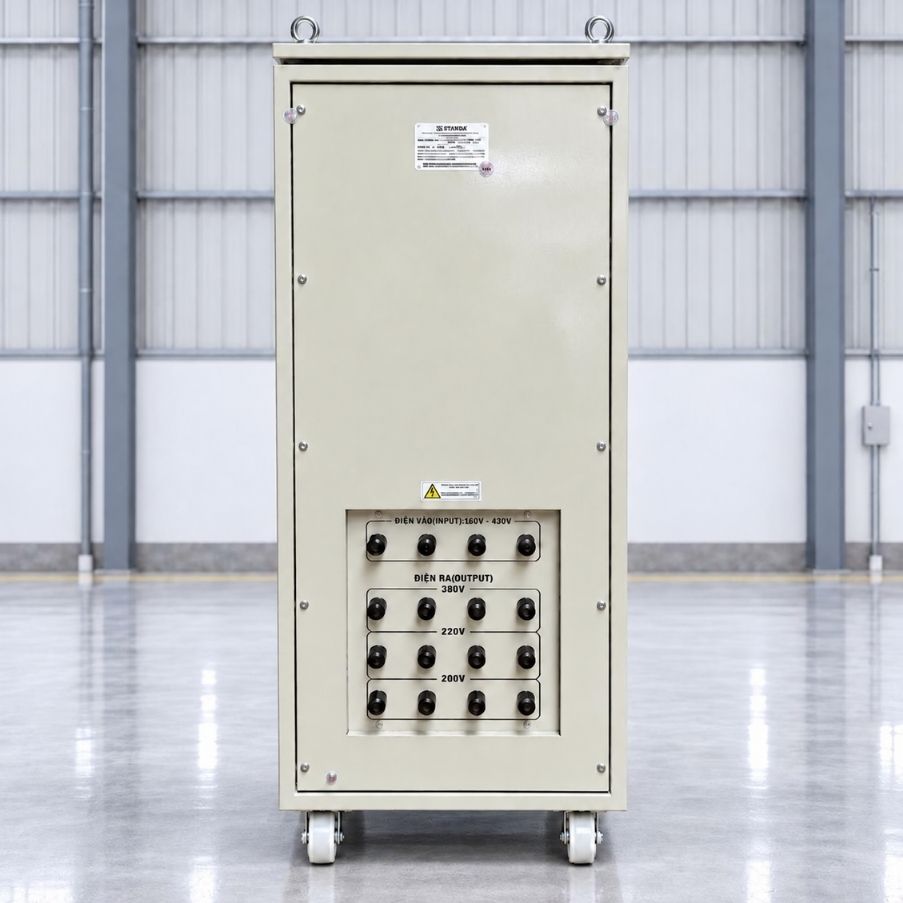

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận dẫn điện bên trong.

Quá trình làm việc có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự thay đổi nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được kiểm tra theo model hoặc tem máy thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho thấy DR3-15KII được thiết kế để làm việc với nguồn điện 3 pha có mức dao động tương đối rộng.

Nếu thông số này được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với các trường hợp:

• Điện áp tụt mạnh vào giờ cao điểm.
• Nhà xưởng xa trạm biến áp.
• Nguồn điện thay đổi theo số lượng máy đang hoạt động.
• Khu vực cuối tuyến có điện áp thấp.
• Hệ thống có motor tạo sụt áp trong quá trình khởi động.

Tuy nhiên, cần hiểu đúng rằng dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 15KVA ở mọi mức điện áp trong toàn dải. Khi điện áp xuống rất thấp, khả năng tải thực tế cần căn cứ vào đặc tính kỹ thuật của model.

So Sánh Dải 160V-430V Và 260V-430V

Hai dải điện áp phù hợp với hai điều kiện nguồn khác nhau. Việc chọn đúng dải giúp ổn áp làm việc phù hợp hơn với thực tế thay vì chỉ chọn theo công suất.

• Dải 160V-430V: Phù hợp với khu vực nguồn 3 pha yếu, điện áp có thể tụt sâu. Đây là lựa chọn đáng cân nhắc khi mức điện áp thấp thực tế xuống dưới ngưỡng của dòng 260V.
• Dải 260V-430V: Phù hợp với khu vực nguồn tương đối ổn định, điện áp có dao động nhưng không thường xuyên xuống dưới 260V.

Trước khi quyết định, nên đo nguồn tại thời điểm tải lớn nhất để xác định dải phù hợp.

Ứng Dụng Của Ổn Áp Standa 3 Pha 15KVA

Với công suất biểu kiến 15KVA, DR3-15KII phù hợp với các nhóm phụ tải 3 pha có công suất tương ứng, đặc biệt tại nơi nguồn điện thường xuyên dao động mạnh.

Một số ứng dụng phù hợp gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và thiết bị 3 pha.
• Motor 3 pha: Sử dụng khi dòng vận hành và dòng khởi động phù hợp.
• Tủ điều khiển: Cấp nguồn cho các hệ thống điều khiển công nghiệp.
• Máy sản xuất: Phù hợp với một nhóm thiết bị có tổng tải tương ứng.
• Máy bơm, quạt: Có thể sử dụng khi đã kiểm tra đặc tính khởi động.
• Thiết bị chuyên dụng: Dùng khi điện áp, dòng điện và công suất tương thích.
• Nhà xưởng điện yếu: Phù hợp với khu vực nguồn thường xuyên tụt nhưng vẫn nằm trong phạm vi thiết kế.

Trước khi lựa chọn nên kiểm tra công suất biểu kiến, dòng thực tế và chế độ vận hành của phụ tải.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 15KVA

Trước khi lắp đặt DR3-15KII, cần khảo sát nguồn điện và xác định rõ đặc tính của phụ tải. Việc đấu nối điện 3 pha nên được thực hiện bởi người có chuyên môn.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Xác nhận đúng dải đầu vào: Bảo đảm nguồn thực tế nằm trong phạm vi thiết kế.
• Kiểm tra tổng tải: Xác định các thiết bị thường xuyên hoạt động đồng thời.
• Đấu đúng đầu vào và đầu ra: Tuân thủ sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ dòng điện, chiều dài tuyến và cách đi dây.
• Bố trí thiết bị bảo vệ: Lựa chọn theo dòng và đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Quan trọng nếu phía sau có motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp trước khi đóng phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T.
• Kiểm tra đầu cốt: Bảo đảm điểm nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi ẩm, nóng hoặc nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và tình trạng vận hành.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi điều kiện tải và chiều dài đường dây có thể khác nhau.
