Ổn Áp Standa 3 Pha 15KVA SH3-15KII Dải 260V-430V

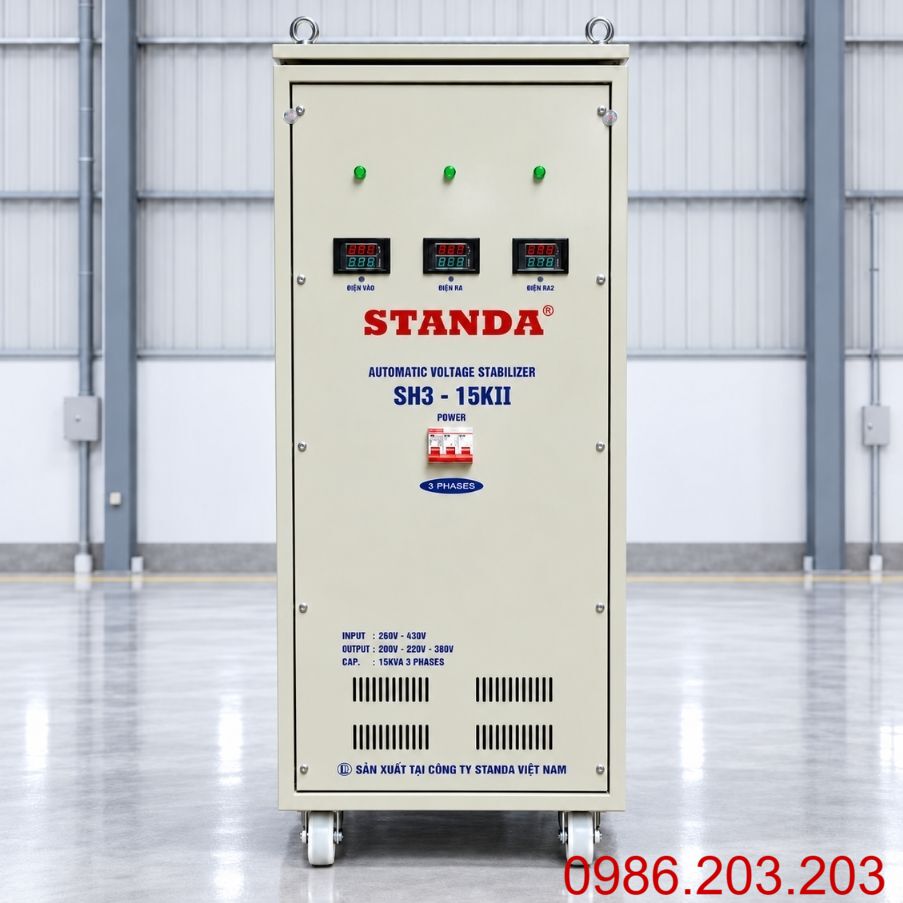

Ổn Áp Standa 3 Pha 15KVA SH3-15KII

Ổn áp Standa 3 pha 15KVA SH3-15KII dải 260V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có nguồn thường xuyên dao động nhưng không tụt quá sâu. Sản phẩm phù hợp với nhà xưởng, cơ sở sản xuất, tủ điều khiển, motor và các thiết bị 3 pha có tổng tải nằm trong khả năng của máy.

Với công suất biểu kiến 15KVA và dải điện áp đầu vào 260V-430V, model SH3-15KII có nhiệm vụ theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh điện áp trong phạm vi thiết kế trước khi cấp cho phụ tải phía sau. Đây là lựa chọn đáng cân nhắc khi điện áp tại công trình có hiện tượng tăng giảm theo thời điểm nhưng mức thấp nhất vẫn chủ yếu nằm từ khoảng 260V trở lên.

Khi lựa chọn ổn áp Standa 15KVA, cần xem xét đồng thời điện áp thực tế, dòng tải từng pha, hệ số công suất, đặc tính thiết bị, dòng khởi động của motor và số lượng tải hoạt động cùng lúc. Công suất 15KVA là công suất biểu kiến, không nên mặc định tương đương 15kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 15KVA 3 Pha

Standa SH3-15KII được thiết kế tập trung vào khả năng ổn định điện áp cho hệ thống điện 3 pha có công suất tải phù hợp. Dải điện áp 260V-430V đáp ứng tốt hơn cho những khu vực nguồn có dao động nhưng chưa đến mức cần sử dụng dải đầu vào quá rộng.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có hiện tượng thấp áp hoặc cao áp ở mức vừa phải.
• Công suất biểu kiến 15KVA: Đáp ứng các nhóm phụ tải có tổng công suất và dòng điện tương ứng.
• Điều chỉnh điện áp tự động: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế dành cho điện 3 pha: Phù hợp với motor, tủ điều khiển, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp thiết bị phía sau được cấp nguồn trong điều kiện phù hợp hơn.
• Phù hợp nhiều môi trường sử dụng: Nhà xưởng, phòng kỹ thuật, cơ sở sản xuất hoặc một nhóm máy riêng.
• Thuận tiện khi bố trí cho tải tập trung: Có thể cấp nguồn cho nhiều thiết bị nếu tổng tải và dòng từng pha phù hợp.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của SH3-15KII

Ổn áp Standa 3 pha 15KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào. Khi phát hiện nguồn tăng hoặc giảm, hệ thống điều khiển sẽ tác động đến cơ cấu ổn áp để điều chỉnh điện áp theo thiết kế.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện quá trình tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi nguồn điện và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Cấu hình tùy theo model thực tế.

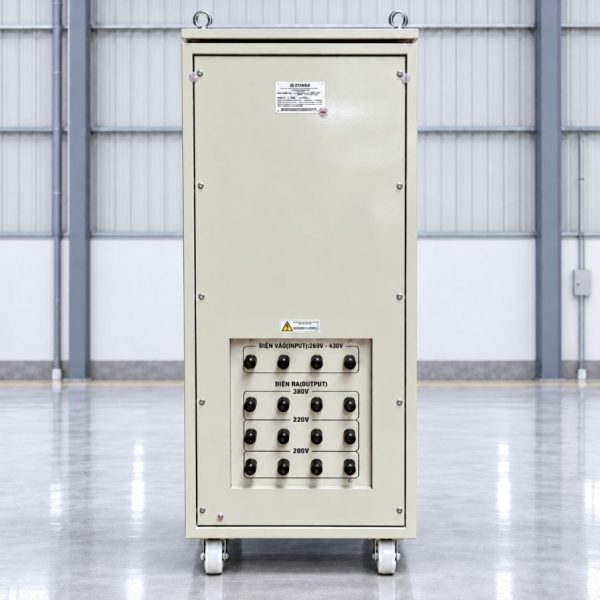

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận dẫn điện bên trong.

Quá trình làm việc có thể hình dung như sau:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa SH3

Những thông số chi tiết như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc tài liệu kỹ thuật của sản phẩm thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V thể hiện phạm vi điện áp mà Standa SH3-15KII được thiết kế để thực hiện chức năng ổn áp. Đây là yếu tố quan trọng khi đánh giá model có phù hợp với nguồn điện tại công trình hay không.

Nếu 260V-430V là điện áp dây của hệ thống 3 pha, điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải này thường phù hợp với:

• Điện áp giảm vào giờ cao điểm.
• Nguồn điện thay đổi theo tải sản xuất.
• Nhà xưởng có đường dây cấp điện dài.
• Hệ thống sử dụng motor gây sụt áp khi khởi động.
• Nguồn có dao động nhưng phần lớn vẫn nằm trong giới hạn thiết kế.

Nếu điện áp thực tế thường xuyên thấp hơn 260V, nên khảo sát lại và cân nhắc model có dải đầu vào rộng hơn.

Ngoài ra, dải 260V-430V không có nghĩa máy luôn cung cấp đủ 15KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

So Sánh Khả Năng Làm Việc Của Dải 160V Và 260V

Trong cùng nhóm ổn áp 3 pha, việc chọn dải đầu vào nên căn cứ vào mức điện áp thấp nhất đo được tại công trình, thay vì mặc định dải càng rộng càng phù hợp.

• Dải 160V-430V: Phù hợp với khu vực nguồn 3 pha yếu, điện áp có thể tụt sâu và biên độ dao động lớn.
• Dải 260V-430V: Phù hợp với khu vực nguồn tương đối ổn định hơn, điện áp có dao động nhưng mức thấp nhất chủ yếu vẫn từ khoảng 260V trở lên.

Nếu nguồn thường xuyên xuống dưới 260V, dải SH3-15KII có thể không còn phù hợp với điều kiện thực tế. Vì vậy, đo điện áp trước khi chọn dải là bước quan trọng để tránh mua đúng công suất nhưng sai phạm vi làm việc.

Ứng Dụng Của Ổn Áp Standa 3 Pha 15KVA

Với công suất biểu kiến 15KVA, SH3-15KII phù hợp với nhiều nhóm phụ tải 3 pha có công suất tương ứng.

Một số ứng dụng thực tế gồm:

• Motor 3 pha: Phù hợp khi dòng vận hành và dòng khởi động nằm trong khả năng của máy.
• Tủ điều khiển công nghiệp: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Máy cơ khí: Dùng cho máy có tổng tải và đặc tính vận hành tương thích.
• Máy bơm, quạt: Có thể sử dụng sau khi kiểm tra dòng khởi động.
• Thiết bị sản xuất: Phù hợp với một hoặc nhiều thiết bị có tổng tải tương ứng.
• Máy móc chuyên dụng: Sử dụng khi yêu cầu điện áp và dòng điện phù hợp.
• Xưởng sản xuất: Có thể cấp nguồn cho một nhóm phụ tải riêng có tổng công suất phù hợp.

Trước khi lựa chọn nên xác định tải nào chạy thường xuyên, tải nào khởi động đồng thời và dòng thực tế của từng pha.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 15KVA

Trước khi lắp đặt SH3-15KII, cần khảo sát nguồn điện và xác định chính xác đặc tính phụ tải. Việc đấu nối hệ thống 3 pha nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Một số lưu ý quan trọng:

• Đo nguồn điện: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Xác nhận dải đầu vào: Bảo đảm nguồn thực tế phù hợp với 260V-430V.
• Kiểm tra tổng tải: Xác định các thiết bị thường xuyên hoạt động đồng thời.
• Đấu đúng đầu vào và đầu ra: Tuân thủ sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và phương pháp đi cáp.
• Bố trí thiết bị bảo vệ: Lựa chọn theo dòng và đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi tải có motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng phụ tải.
• Tăng tải từng bước: Theo dõi dòng R, S và T trong quá trình chạy thử.
• Kiểm tra đầu cốt: Bảo đảm kết nối chắc chắn và không phát nhiệt bất thường.
• Bố trí thông thoáng: Tránh môi trường quá nóng, ẩm hoặc nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và tình trạng vận hành của thiết bị.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi mỗi hệ thống có dòng tải, chiều dài tuyến và điều kiện lắp đặt khác nhau.
