Ổn Áp Standa 3 Pha 200KVA NM-200KII Dải 304V-420V

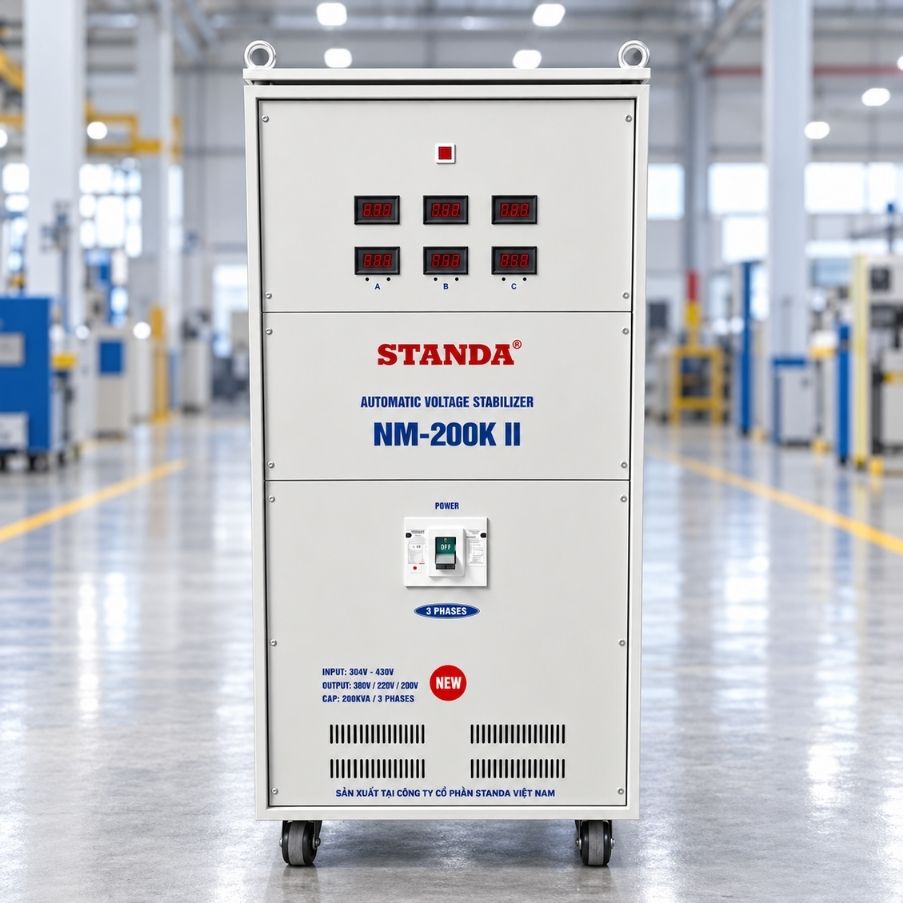

Ổn Áp Standa 3 Pha 200KVA NM-200KII

Ổn áp Standa 3 pha 200KVA NM-200KII dải 304V-420V là thiết bị ổn định điện áp tự động, được định hướng sử dụng cho nhà máy, nhà xưởng và hệ thống sản xuất có nhu cầu cấp nguồn điện 3 pha công suất lớn. Với công suất biểu kiến 200KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn cấp tăng hoặc giảm trong phạm vi thiết kế, góp phần duy trì điện áp phù hợp cho máy móc và dây chuyền công nghiệp.

Trong quá trình sản xuất, điện áp lưới có thể thay đổi theo mức tiêu thụ của các thiết bị. Khi nhiều motor, máy nén khí, máy CNC hoặc dây chuyền sản xuất hoạt động đồng thời, điện áp có thể sụt giảm, khiến hệ thống điều khiển phát sinh cảnh báo hoặc máy móc vận hành không đúng chế độ.

Standa NM-200KII với dải điện áp đầu vào 304V-420V hướng đến những hệ thống điện có nguồn tương đối ổn định, không thường xuyên xuất hiện tình trạng sụt áp sâu nhưng vẫn cần điều chỉnh điện áp trong quá trình sử dụng.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 200KVA 3 Pha

Ổn áp Standa NM-200KII được định hướng sử dụng nhằm điều chỉnh điện áp tự động, hỗ trợ duy trì điều kiện cấp nguồn phù hợp cho hệ thống điện công nghiệp.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 200KVA: Phù hợp với hệ thống có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp 304V-420V: Hỗ trợ điều chỉnh điện áp khi nguồn tăng hoặc giảm trong phạm vi làm việc.
• Điều chỉnh điện áp tự động: Giảm nhu cầu thao tác thủ công khi nguồn điện biến động.
• Hỗ trợ hoạt động của motor: Giúp động cơ được cấp điện áp gần giá trị yêu cầu.
• Phục vụ nhiều thiết bị công nghiệp: Có thể sử dụng cho máy CNC, máy nén khí, hệ thống bơm và dây chuyền sản xuất.
• Hỗ trợ hệ thống phân phối tập trung: Có thể bố trí ổn áp trước tủ điện cấp nguồn cho một khu vực sản xuất.
• Hạn chế tác động của điện áp không ổn định: Giúp giảm nguy cơ máy móc phải vận hành ngoài giới hạn điện áp cho phép.
• Phù hợp với nhà xưởng hoạt động nhiều ca: Hỗ trợ điều chỉnh điện áp khi phụ tải thay đổi theo thời điểm.

Ưu điểm quan trọng của ổn áp Standa 200KVA là khả năng duy trì điện áp đầu ra phù hợp khi điện áp nguồn biến động trong phạm vi thiết kế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa NM-200KII

Cấu tạo của ổn áp Standa 3 pha 200KVA cần đáp ứng yêu cầu về khả năng chịu tải, cách điện, điều chỉnh điện áp và tản nhiệt trong quá trình vận hành.

Những bộ phận cơ bản của ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ và ảnh hưởng đến tổn hao điện năng.
• Mạch điều khiển điện tử: Giám sát điện áp và phát tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh điện áp: Thay đổi mức bù điện áp theo tín hiệu điều khiển.
• Bộ phận tiếp điện: Thực hiện tiếp xúc điện trong những thiết kế có chổi tiếp điện.
• Hệ thống dây dẫn và đầu nối: Kết nối nguồn cấp với phụ tải.
• Vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ lắp đặt.

Nguyên lý hoạt động: Khi điện áp đầu vào biến động trong dải 304V-420V, mạch điều khiển nhận biết sự sai lệch và điều khiển cơ cấu bù điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 200KVA NM

Đối với hệ thống điện công nghiệp, thông số kỹ thuật là căn cứ quan trọng để đánh giá khả năng đáp ứng của ổn áp.

Lưu ý: Các thông số như kích thước, trọng lượng, hiệu suất, tốc độ điều chỉnh và chức năng bảo vệ cần được xác nhận theo đúng tem máy hoặc tài liệu kỹ thuật của sản phẩm Standa.

Dải Điện Áp 304V-420V Phù Hợp Với Hệ Thống Điện Nào?

Dải điện áp đầu vào 304V-420V phù hợp để xem xét sử dụng cho những hệ thống điện 3 pha tương đối ổn định và ít xuất hiện tình trạng sụt áp sâu.

Các mức điện áp này được hiểu là điện áp dây, tức điện áp đo giữa hai pha.

Trong hệ thống 3 pha cân bằng:

• 304V điện áp dây: Tương đương khoảng 175,5V điện áp pha.

• 380V điện áp dây: Tương đương khoảng 219,4V điện áp pha.

• 420V điện áp dây: Tương đương khoảng 242,5V điện áp pha.

Những hệ thống có thể phù hợp gồm:

• Nhà xưởng gần trạm biến áp: Nguồn điện tương đối ổn định nhưng vẫn có thể dao động theo phụ tải.

• Nhà máy có trạm biến áp riêng: Điện áp tại tủ phân phối có thể thay đổi khi nhiều dây chuyền hoạt động.

• Hệ thống nhiều motor: Điện áp có thể giảm khi động cơ khởi động.

• Cơ sở sản xuất sử dụng nguồn điện 3 pha ổn định: Cần điều chỉnh những biến động điện áp thông thường.

• Dây chuyền CNC: Yêu cầu điện áp nguồn phù hợp với thông số thiết bị.

• Nhà xưởng hoạt động nhiều ca: Phụ tải thay đổi theo từng thời điểm.

Ví dụ thực tế: Nếu điện áp dây tại nhà xưởng giảm xuống khoảng 335V khi máy móc hoạt động đồng thời, ổn áp dải 304V-420V có thể thực hiện điều chỉnh trong phạm vi thiết kế.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 200KVA

Ổn áp Standa NM-200KII có thể được sử dụng cho nhiều nhóm máy móc công nghiệp nếu tổng công suất và đặc tính phụ tải đáp ứng giới hạn của thiết bị.

Những ứng dụng tiêu biểu gồm:

• Xưởng cơ khí: Cấp nguồn cho máy tiện, máy phay, máy cắt và motor công nghiệp.
• Xưởng sản xuất nhựa: Phục vụ máy ép nhựa, hệ thống gia nhiệt và thiết bị điều khiển.
• Hệ thống máy CNC: Hỗ trợ duy trì nguồn điện áp phù hợp cho máy gia công.
• Máy nén khí công nghiệp: Cấp điện khi dòng khởi động và tổng tải phù hợp.
• Hệ thống máy bơm: Phục vụ cụm máy bơm tại nhà xưởng và công trình.
• Xưởng chế biến thực phẩm: Cấp điện cho máy trộn, máy đóng gói và dây chuyền sản xuất.
• Xưởng gỗ: Phục vụ máy cưa, máy bào và hệ thống hút bụi.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp cho nhiều nhóm phụ tải.

Đối với máy móc sử dụng motor, dòng khởi động có thể lớn hơn đáng kể so với dòng điện vận hành bình thường.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 200KVA

Duy trì điện áp phù hợp giúp máy móc hoạt động gần điều kiện thiết kế hơn, đặc biệt đối với hệ thống sản xuất có nhiều thiết bị sử dụng nguồn điện 3 pha.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ điều chỉnh điện áp: Duy trì điện áp đầu ra khi nguồn biến động trong phạm vi cho phép.
• Hạn chế một số lỗi nguồn điện: Giảm nguy cơ thiết bị báo lỗi do điện áp tăng hoặc giảm.
• Hỗ trợ hoạt động của motor: Giúp động cơ nhận được điện áp phù hợp hơn.
• Góp phần duy trì tiến độ sản xuất: Hạn chế gián đoạn do điện áp dao động kéo dài.
• Phục vụ nhiều nhóm máy móc: Có thể cấp điện cho khu vực sản xuất được tính toán tải phù hợp.
• Tự động điều chỉnh: Giảm thao tác điều chỉnh điện áp bằng tay.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa NM-200KII

Ổn áp Standa 3 pha 200KVA cần được lắp đặt theo đúng sơ đồ kỹ thuật, bảo đảm dây dẫn, thiết bị đóng cắt và hệ thống tiếp địa đáp ứng yêu cầu.

Các bước thực hiện quan trọng gồm:

1. Khảo sát điện áp nguồn: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm.
2. Tính toán tổng phụ tải: Xác định công suất biểu kiến của những thiết bị hoạt động đồng thời.
3. Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và các thiết bị có dòng khởi động lớn.
4. Lựa chọn vị trí lắp đặt: Bố trí máy ở nơi khô ráo, thông thoáng và có nền chịu lực phù hợp.
5. Tính toán dây dẫn: Chọn cáp điện hoặc thanh dẫn theo dòng tải, chiều dài và điều kiện lắp đặt.
6. Lựa chọn thiết bị bảo vệ: Dùng MCCB, ACB hoặc thiết bị đóng cắt phù hợp với dòng điện và mức ngắn mạch dự kiến.
7. Đấu nối đúng sơ đồ: Xác định đầu vào, đầu ra, thứ tự pha và dây trung tính nếu thiết kế yêu cầu.
8. Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
9. Kiểm tra trước khi cấp điện: Rà soát đầu nối, cách điện và tình trạng thiết bị.
10. Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
11. Đưa tải vào từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ.
12. Kiểm tra định kỳ: Vệ sinh, kiểm tra các điểm tiếp xúc và cơ cấu điều chỉnh theo hướng dẫn kỹ thuật.

Lưu ý: Với dòng điện tính toán khoảng 304A tại đầu ra 380V, cần lựa chọn dây dẫn và thiết bị đóng cắt theo dòng điện thực tế, khả năng chịu ngắn mạch và điều kiện lắp đặt.
