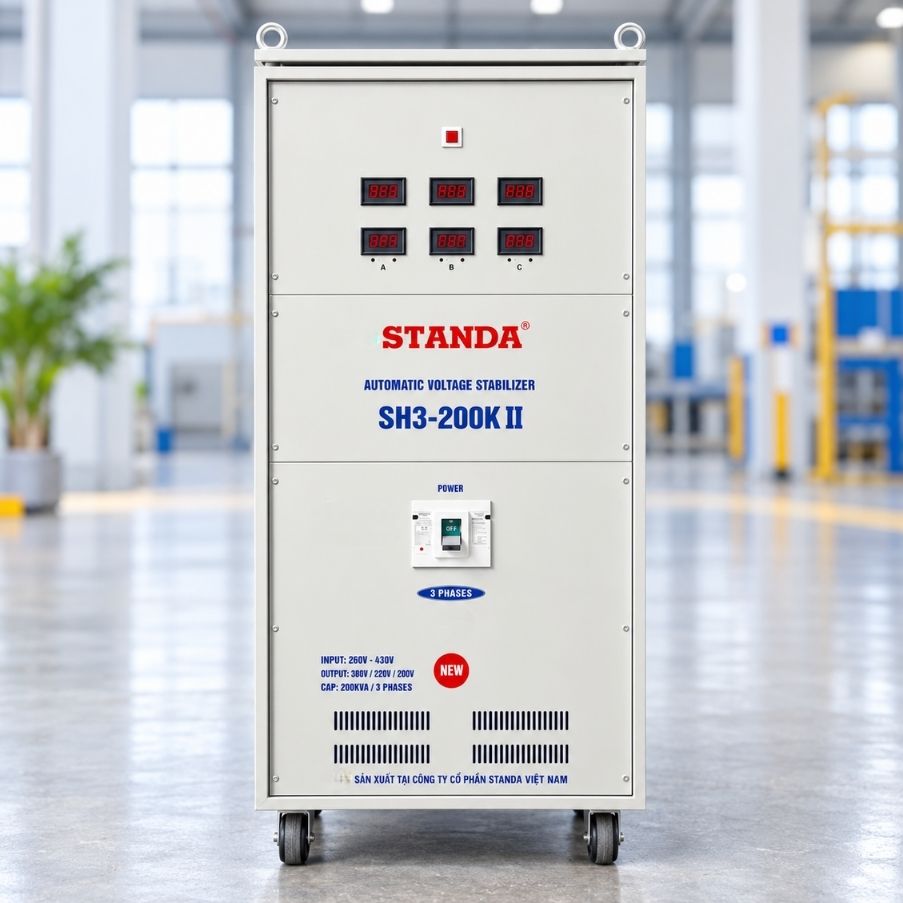

Ổn Áp Standa 3 Pha 200KVA SH3-200KII Dải 260V-430V

Ổn Áp Standa 3 Pha 200KVA SH3-200KII

Ổn áp Standa 3 pha 200KVA SH3-200KII dải 260V–430V là thiết bị ổn định điện áp tự động, được định hướng sử dụng cho nhà máy, nhà xưởng và hệ thống điện công nghiệp có tổng phụ tải lớn. Với công suất biểu kiến 200KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao, giảm thấp hoặc biến động theo chế độ sản xuất, góp phần duy trì điều kiện cấp điện phù hợp cho máy móc.

Trong thực tế, nhiều nhà xưởng sử dụng nguồn điện 3 pha thường gặp hiện tượng sụt áp khi motor công suất lớn, máy nén khí, máy ép nhựa hoặc nhiều dây chuyền vận hành đồng thời. Điện áp không ổn định có thể khiến động cơ khó khởi động, hệ thống điều khiển báo lỗi và làm gián đoạn quá trình sản xuất.

Standa SH3-200KII với dải điện áp đầu vào 260V–430V là phương án đáng cân nhắc cho những hệ thống điện thường xuyên xuất hiện biến động điện áp nhưng không sụt thấp hơn giới hạn thiết kế.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 200KVA 3 Pha

Ổn áp Standa SH3-200KII được định hướng sử dụng trong những hệ thống điện công nghiệp cần điều chỉnh điện áp tự động khi nguồn điện thay đổi theo chế độ vận hành.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 200KVA: Phù hợp với hệ thống có tổng phụ tải nằm trong khả năng chịu tải của thiết bị.
• Dải điện áp 260V–430V: Hỗ trợ điều chỉnh điện áp khi nguồn tăng hoặc giảm trong phạm vi thiết kế.
• Điều chỉnh điện áp tự động: Giảm nhu cầu điều chỉnh thủ công khi nguồn điện biến động.
• Hỗ trợ hoạt động của motor: Giúp động cơ được cấp điện áp gần giá trị định mức hơn.
• Phục vụ nhiều thiết bị công nghiệp: Có thể sử dụng cho máy CNC, máy nén khí, hệ thống bơm và dây chuyền sản xuất.
• Hỗ trợ hệ thống phân phối điện: Có thể bố trí cấp nguồn cho một khu vực sản xuất hoặc cụm máy.
• Hạn chế ảnh hưởng của điện áp không ổn định: Giảm nguy cơ thiết bị phải hoạt động với điện áp quá thấp hoặc quá cao.
• Phù hợp với nhà xưởng nhiều ca: Hỗ trợ điều chỉnh điện áp khi phụ tải thay đổi trong ngày.

Ưu điểm đáng chú ý nhất là khả năng tự động bù tăng hoặc giảm điện áp trong dải 260V–430V, giúp thiết bị phía sau nhận được nguồn điện phù hợp hơn với yêu cầu kỹ thuật.

ấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa SH3-200KII

Cấu tạo của ổn áp Standa 3 pha 200KVA ảnh hưởng trực tiếp đến khả năng chịu tải, điều chỉnh điện áp và tản nhiệt trong quá trình vận hành.

Những bộ phận thường có trong ổn áp tự động gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ và ảnh hưởng đến tổn hao điện năng.
• Mạch điều khiển: Theo dõi điện áp và phát tín hiệu điều chỉnh.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Chổi tiếp điện: Thay đổi vị trí tiếp xúc trên cuộn dây trong cấu hình tương ứng.
• Hệ thống dây dẫn và thanh nối: Kết nối nguồn điện với các bộ phận bên trong và phụ tải.
• Vỏ máy: Bảo vệ linh kiện và hỗ trợ việc bố trí thiết bị.

Nguyên lý hoạt động: Khi điện áp đầu vào biến động trong phạm vi 260V–430V, mạch điều khiển nhận biết sai lệch và điều khiển cơ cấu bù điện áp, giúp duy trì điện áp đầu ra gần mức định mức trong giới hạn thiết kế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 200KVA SH3

Thông số kỹ thuật là căn cứ quan trọng để xác định khả năng đáp ứng của ổn áp đối với hệ thống điện công nghiệp.

Lưu ý: Các thông số về tốc độ điều chỉnh, hiệu suất, kích thước, trọng lượng, vật liệu cuộn dây và những chức năng bảo vệ cần được xác nhận theo tem máy và tài liệu kỹ thuật của sản phẩm Standa.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 200KVA

Ổn áp Standa SH3-200KII được định hướng sử dụng trong những hệ thống điện công nghiệp có nhiều thiết bị vận hành đồng thời.

Những ứng dụng tiêu biểu gồm:

• Xưởng cơ khí: Cấp điện cho máy tiện, máy phay, máy cắt và motor công nghiệp.
• Xưởng sản xuất nhựa: Phục vụ máy ép nhựa, hệ thống gia nhiệt và thiết bị điều khiển.
• Hệ thống máy CNC: Hỗ trợ duy trì điện áp phù hợp cho thiết bị gia công.
• Máy nén khí công nghiệp: Cấp nguồn khi công suất và dòng khởi động đáp ứng giới hạn ổn áp.
• Hệ thống máy bơm: Phục vụ các cụm máy bơm công nghiệp.
• Xưởng chế biến thực phẩm: Cấp điện cho máy trộn, máy đóng gói và dây chuyền chế biến.
• Xưởng gỗ: Sử dụng cho máy cưa, máy bào và hệ thống hút bụi.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp cho nhiều nhóm phụ tải.

Đối với motor công nghiệp, cần đặc biệt chú ý đến dòng khởi động.

Ngay cả khi tổng công suất vận hành nằm trong giới hạn 200KVA, dòng điện tại thời điểm nhiều motor khởi động đồng thời vẫn có thể vượt khả năng chịu quá tải của ổn áp.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 200KVA Cho Nhà Xưởng

Điện áp phù hợp góp phần giúp máy móc vận hành gần điều kiện thiết kế hơn, nhất là với những thiết bị nhạy cảm với tình trạng điện áp tăng giảm kéo dài.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ điều chỉnh điện áp: Duy trì điện áp đầu ra khi nguồn biến động trong dải thiết kế.
• Hạn chế lỗi do điện áp: Giảm nguy cơ thiết bị phát sinh cảnh báo khi nguồn không phù hợp.
• Hỗ trợ hoạt động của motor: Giúp động cơ nhận được mức điện áp phù hợp hơn.
• Góp phần duy trì sản xuất: Hạn chế một số gián đoạn do điện áp tăng giảm kéo dài.
• Phục vụ nhiều nhóm thiết bị: Có thể sử dụng cho cụm phụ tải được tính toán phù hợp.
• Điều chỉnh tự động: Giảm nhu cầu thao tác điều chỉnh bằng tay.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện.

Nếu nguồn điện yếu do đường dây quá tải, trạm biến áp không đáp ứng công suất hoặc hệ thống phân phối không phù hợp, cần xử lý nguyên nhân trước khi lắp đặt ổn áp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa SH3-200KII

Ổn áp Standa 3 pha 200KVA cần được lắp đặt theo sơ đồ kỹ thuật, bảo đảm hệ thống dây dẫn, đóng cắt và tiếp địa phù hợp với dòng điện thực tế.

Các bước quan trọng gồm:

1. Khảo sát điện áp nguồn: Đo điện áp R-S, S-T và T-R ở nhiều thời điểm.
2. Tính toán phụ tải: Xác định tổng công suất biểu kiến của những thiết bị hoạt động đồng thời.
3. Kiểm tra dòng khởi động: Đánh giá motor và thiết bị có dòng khởi động lớn.
4. Lựa chọn vị trí lắp đặt: Bố trí máy tại nơi khô ráo, thông thoáng, có nền chịu lực phù hợp.
5. Tính toán hệ thống dây dẫn: Chọn cáp điện hoặc thanh dẫn theo dòng tải, sụt áp và điều kiện lắp đặt.
6. Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc giải pháp bảo vệ phù hợp với dòng tải và mức ngắn mạch dự kiến.
7. Đấu nối theo sơ đồ: Xác định nguồn đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
8. Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
9. Kiểm tra trước khi cấp điện: Rà soát cách điện, đầu nối và các điều kiện an toàn.
10. Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
11. Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ các điểm đấu nối.
12. Kiểm tra định kỳ: Vệ sinh, kiểm tra bộ phận tiếp điện và cơ cấu điều chỉnh theo hướng dẫn kỹ thuật.
