Ổn Áp Standa 3 Pha 20KVA DR3-20KII Dải 160V-430V

Ổn Áp Standa 3 Pha 20KVA DR3-20KII

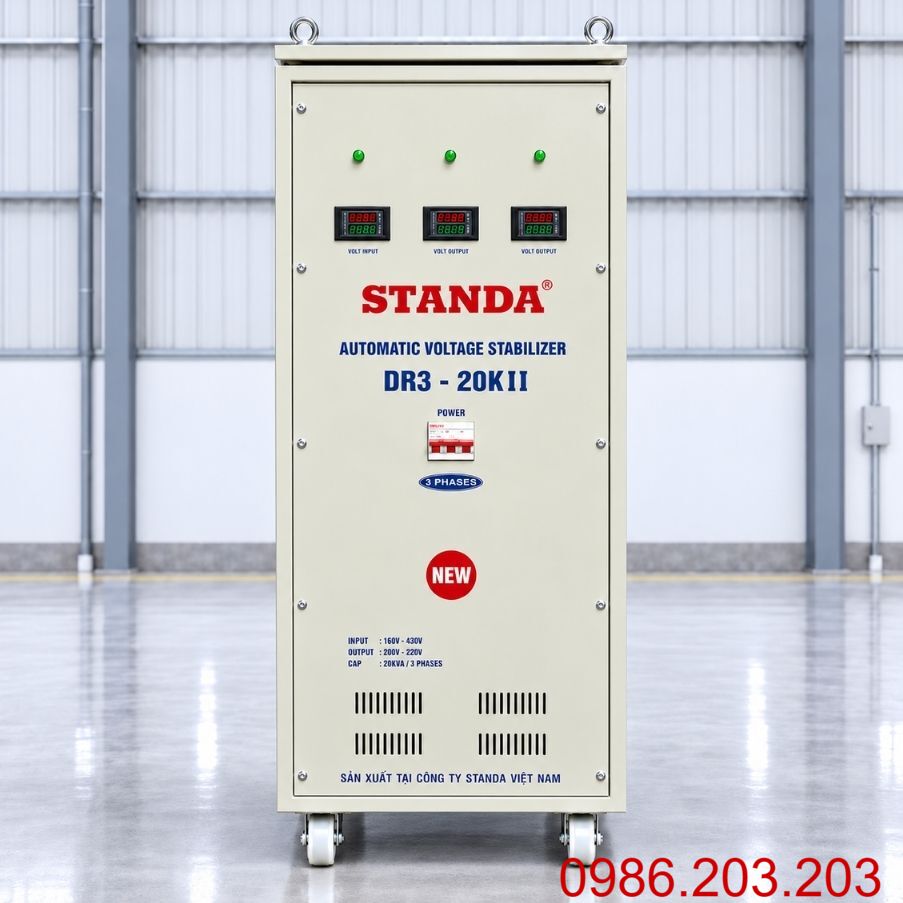

Ổn áp Standa 3 pha 20KVA DR3-20KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, khu vực cuối đường dây hoặc nơi điện áp sụt sâu vào giờ cao điểm. Máy có nhiệm vụ theo dõi sự thay đổi của điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế, giúp nguồn cấp cho thiết bị phía sau ổn định hơn.

Với công suất biểu kiến 20KVA và dải điện áp đầu vào rộng 160V-430V, thiết bị phù hợp với motor, tủ điều khiển, máy cơ khí, máy sản xuất và các phụ tải 3 pha có tổng tải tương ứng.

Khi lựa chọn, cần kiểm tra điện áp thấp nhất, dòng tải từng pha, hệ số công suất, đặc tính phụ tải và dòng khởi động của motor. Công suất 20KVA là công suất biểu kiến, không nên mặc định tương đương 20kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 20KVA 3 Pha

Dải đầu vào rộng là điểm đáng chú ý của dòng ổn áp này. Thiết bị phù hợp hơn với những khu vực mà nguồn điện có thể tụt xuống thấp hơn khả năng làm việc của các dòng ổn áp dải hẹp.

Những đặc điểm chính gồm:

• Dải đầu vào 160V-430V: Phù hợp với nguồn điện 3 pha có biên độ dao động lớn.
• Công suất biểu kiến 20KVA: Đáp ứng các phụ tải 3 pha có tổng tải phù hợp.
• Tự động điều chỉnh điện áp: Theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho hệ thống 3 pha: Phù hợp motor, tủ điều khiển, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp phụ tải làm việc trong điều kiện điện áp phù hợp hơn.
• Phù hợp khu vực điện yếu: Có thể cân nhắc tại nhà xưởng xa trạm biến áp hoặc cuối tuyến điện.
• Ứng dụng linh hoạt: Dùng cho một nhóm tải riêng hoặc khu vực sản xuất có công suất tương ứng.

Các thông số về sai số điện áp đầu ra, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standa 3 pha hoạt động dựa trên nguyên tắc liên tục giám sát điện áp nguồn và tự động điều chỉnh khi điện áp thay đổi.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp đầu vào và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy cấu hình cụ thể của model.

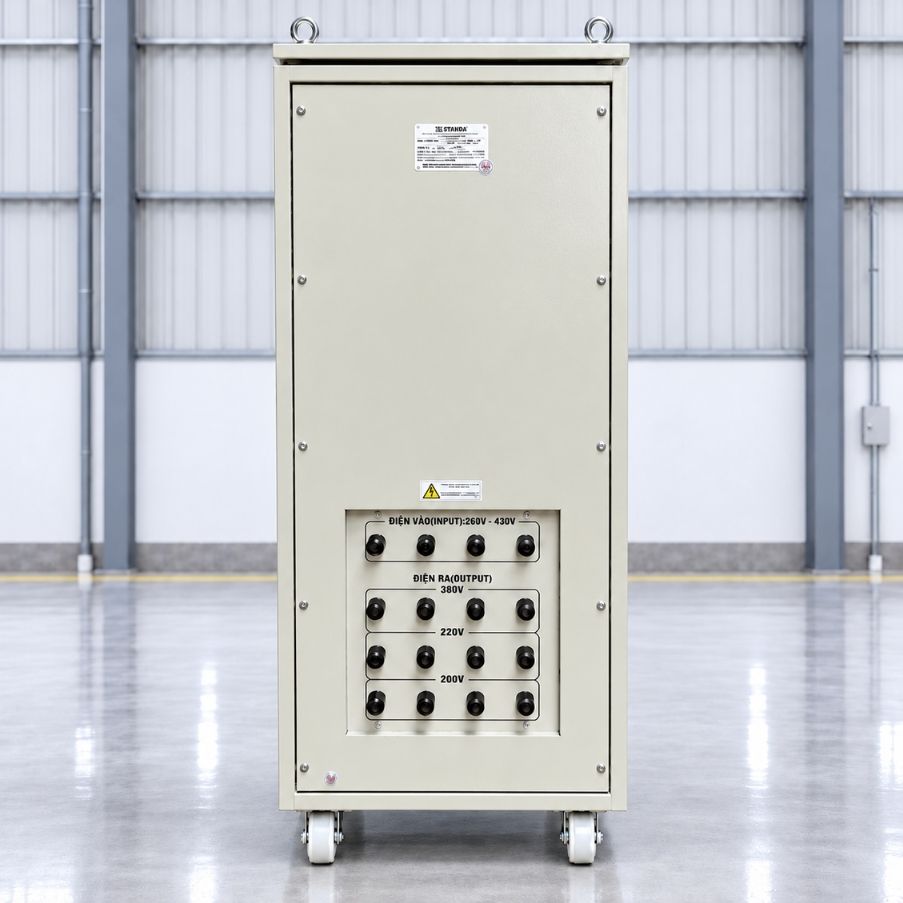

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các linh kiện và bộ phận dẫn điện bên trong.

Quá trình hoạt động có thể hiểu đơn giản:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự chuyển 50Hz sang 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa 20KVA

Những thông số như model chính xác, điện áp đầu ra, kích thước, trọng lượng, hiệu suất và hệ thống bảo vệ nên được đối chiếu theo sản phẩm thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho thấy ổn áp được thiết kế để làm việc với nguồn điện 3 pha có mức dao động rộng.

Nếu thông số này được công bố theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải này thường phù hợp với:

• Điện áp sụt mạnh vào giờ cao điểm.
• Nhà xưởng xa trạm biến áp.
• Khu vực cuối nguồn.
• Nguồn thay đổi mạnh theo tải sản xuất.
• Hệ thống có motor tạo dòng khởi động lớn.

Tuy nhiên, dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 20KVA tại mọi mức điện áp trong toàn dải. Khi nguồn xuống sát 160V, khả năng tải thực tế cần căn cứ vào đặc tính kỹ thuật của máy.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standa 3 Pha 20KVA

Với công suất biểu kiến 20KVA, ổn áp Standa 3 pha phù hợp với nhiều nhóm phụ tải công nghiệp có công suất vừa và nhỏ. Thiết bị đặc biệt phù hợp tại những khu vực nguồn điện thường xuyên dao động, giúp duy trì mức điện áp ổn định hơn cho máy móc và hệ thống điện phía sau.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy tiện, máy phay, máy cắt và các thiết bị gia công có công suất phù hợp.
• Motor 3 pha: Có thể sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của ổn áp.
• Tủ điều khiển công nghiệp: Cấp nguồn cho hệ thống điều khiển, contactor, relay và các thiết bị phụ trợ.
• Máy sản xuất: Phù hợp với một hoặc nhiều thiết bị có tổng tải nằm trong giới hạn của máy.
• Máy bơm, quạt công nghiệp: Cần kiểm tra thêm dòng khởi động và chế độ vận hành trước khi lựa chọn.
• Máy móc chuyên dụng: Sử dụng khi yêu cầu về điện áp, dòng điện và công suất tương thích.
• Nhà xưởng có điện áp không ổn định: Phù hợp với khu vực thường xuyên xảy ra tình trạng điện yếu hoặc dao động theo tải.

Khi lựa chọn, không nên chỉ cộng tổng công suất kW của thiết bị. Cần kiểm tra thêm dòng tải thực tế, hệ số công suất, dòng khởi động và số lượng thiết bị hoạt động đồng thời để xác định 20KVA có phù hợp hay không.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 20KVA

Việc lắp đặt ổn áp Standa 3 pha 20KVA cần được thực hiện đúng kỹ thuật để bảo đảm thiết bị vận hành ổn định và phù hợp với hệ thống điện thực tế. Trước khi đấu nối, nên khảo sát đầy đủ nguồn điện và phụ tải phía sau.

Một số lưu ý quan trọng:

• Kiểm tra điện áp nguồn: Đo R-S, S-T và T-R để xác định tình trạng thực tế của cả ba pha.
• Xác nhận đúng dải điện áp đầu vào: Bảo đảm nguồn điện nằm trong phạm vi làm việc của model.
• Kiểm tra tổng tải: Xác định công suất và dòng điện của các thiết bị thường xuyên hoạt động cùng lúc.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy, tránh nhầm nguồn với tải.
• Lựa chọn dây dẫn phù hợp: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB và thiết bị đóng cắt cần phù hợp với đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phụ tải sử dụng motor 3 pha.
• Nối đất bảo vệ PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng phụ tải.
• Tăng tải từng bước: Theo dõi dòng điện R, S và T trong quá trình chạy thử.
• Kiểm tra đầu cốt và điểm nối: Bảo đảm kết nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh khu vực ẩm ướt, nhiệt độ cao hoặc nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và tình trạng vận hành sau thời gian sử dụng.
