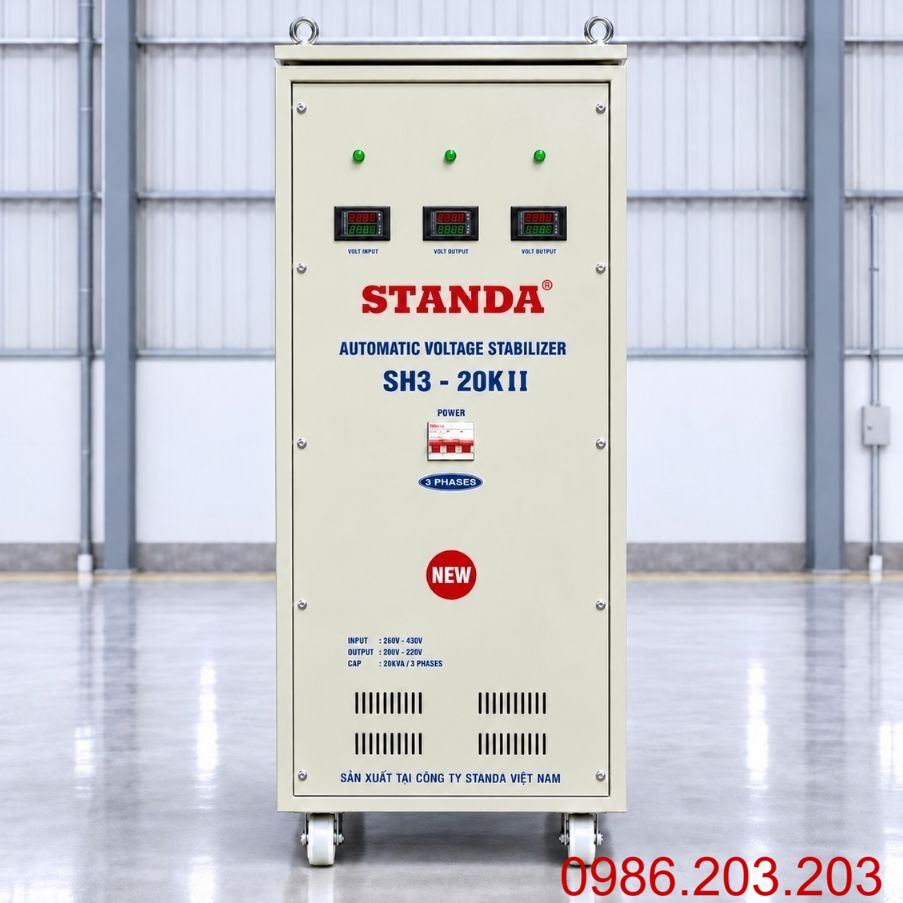

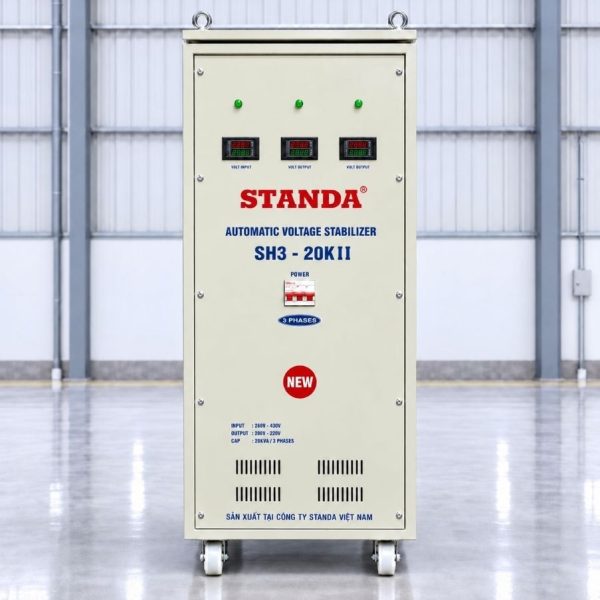

Ổn Áp Standa 3 Pha 20KVA SH3-20KII Dải 260V-430V

Ổn Áp Standa 3 Pha 20KVA SH3-20KII

Ổn áp Standa 3 pha 20KVA SH3-20KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động nhưng không tụt quá sâu. Máy phù hợp với nhà xưởng, cơ sở sản xuất, tủ điều khiển, motor, máy cơ khí và các thiết bị 3 pha có tổng tải nằm trong khả năng của model.

Với công suất biểu kiến 20KVA và dải điện áp đầu vào 260V-430V, SH3-20KII có nhiệm vụ theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh khi điện áp tăng hoặc giảm trong phạm vi thiết kế. Nhờ đó, phụ tải phía sau có điều kiện làm việc ổn định hơn so với việc sử dụng trực tiếp nguồn điện đang dao động.

Khi lựa chọn ổn áp Standa 20KVA, cần đánh giá đồng thời điện áp nguồn thực tế, dòng tải từng pha, hệ số công suất, đặc tính phụ tải và dòng khởi động của motor. Công suất 20KVA là công suất biểu kiến, không nên mặc định tương đương 20kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 20KVA 3 Pha

Standa SH3-20KII được thiết kế tập trung vào khả năng điều chỉnh điện áp cho hệ thống 3 pha có mức dao động vừa phải. Công suất 20KVA phù hợp với nhiều nhóm phụ tải trong nhà xưởng nếu được tính đúng theo dòng điện và chế độ vận hành.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có hiện tượng thấp áp hoặc cao áp nhưng không tụt quá sâu.
• Công suất biểu kiến 20KVA: Đáp ứng các nhóm tải 3 pha có tổng công suất nằm trong khả năng của máy.
• Điều chỉnh điện áp tự động: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế dành cho điện 3 pha: Phù hợp với motor, tủ điện, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp thiết bị phía sau làm việc trong điều kiện nguồn phù hợp hơn.
• Phù hợp với nhiều môi trường sản xuất: Có thể sử dụng cho xưởng cơ khí, phòng kỹ thuật hoặc từng khu vực tải riêng.
• Dễ phối hợp với hệ thống điện hiện hữu: Khi dây dẫn, thiết bị bảo vệ và tải được tính toán phù hợp.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của sản phẩm thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của SH3-20KII

Ổn áp Standa 3 pha 20KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và thực hiện điều chỉnh khi nguồn điện thay đổi.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy thuộc cấu hình thực tế của máy.

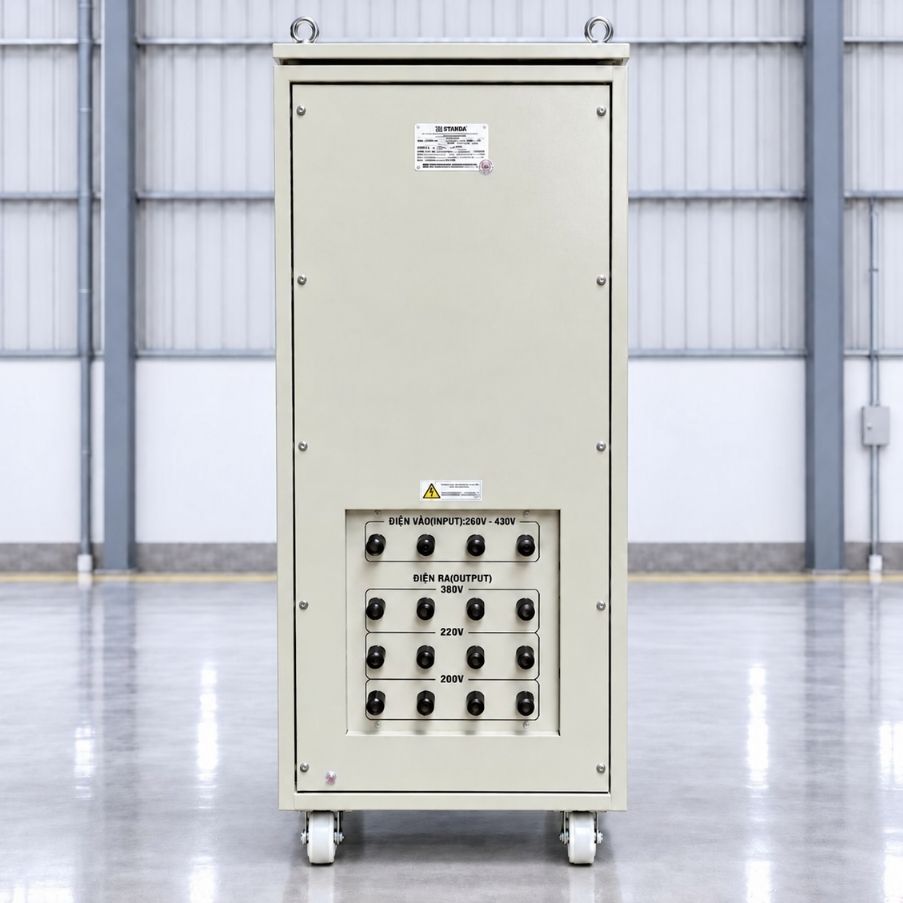

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Quá trình làm việc có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải biến tần. Vì vậy, thiết bị không chủ động thay đổi tần số từ 50Hz sang 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa SH3-20KII

Những thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được kiểm tra theo model hoặc tem máy thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết Standa SH3-20KII được thiết kế để hoạt động khi nguồn điện 3 pha nằm trong phạm vi này.

Nếu thông số 260V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống:

• Điện áp giảm vào giờ cao điểm: Khi nhiều tải trong khu vực hoạt động cùng lúc.
• Nguồn tăng giảm theo mức tải: Điện áp thay đổi theo số lượng máy đang vận hành.
• Nhà xưởng có đường dây cấp điện dài: Có thể xuất hiện sụt áp tại điểm sử dụng.
• Hệ thống có motor: Dòng khởi động có thể kéo điện áp nguồn xuống trong thời gian ngắn.
• Nguồn điện chưa ổn định hoàn toàn: Điện áp dao động nhưng phần lớn vẫn nằm trong dải thiết kế.

Nếu điện áp thường xuyên thấp hơn 260V, nên khảo sát lại và cân nhắc model có dải đầu vào rộng hơn.

Cũng cần lưu ý rằng dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 20KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế của model và điều kiện vận hành.

So Sánh Khả Năng Kéo Điện Của Dải 260V Và 160V

Trong hệ thống ổn áp 3 pha, việc lựa chọn dải đầu vào nên dựa trên điện áp thấp nhất thực tế tại nơi sử dụng.

• Dải 260V-430V: Phù hợp với khu vực nguồn điện tương đối ổn định, có dao động nhưng không thường xuyên tụt sâu. Đây là lựa chọn hợp lý khi điện áp thấp nhất vẫn chủ yếu từ khoảng 260V trở lên.
• Dải 160V-430V: Phù hợp hơn với khu vực điện yếu rõ rệt, nhà xưởng cuối nguồn hoặc nơi điện áp có thể tụt sâu hơn 260V.

Không nên chọn dải rộng chỉ theo cảm tính. Đo điện áp thực tế vào giờ cao điểm sẽ giúp xác định model phù hợp hơn.
