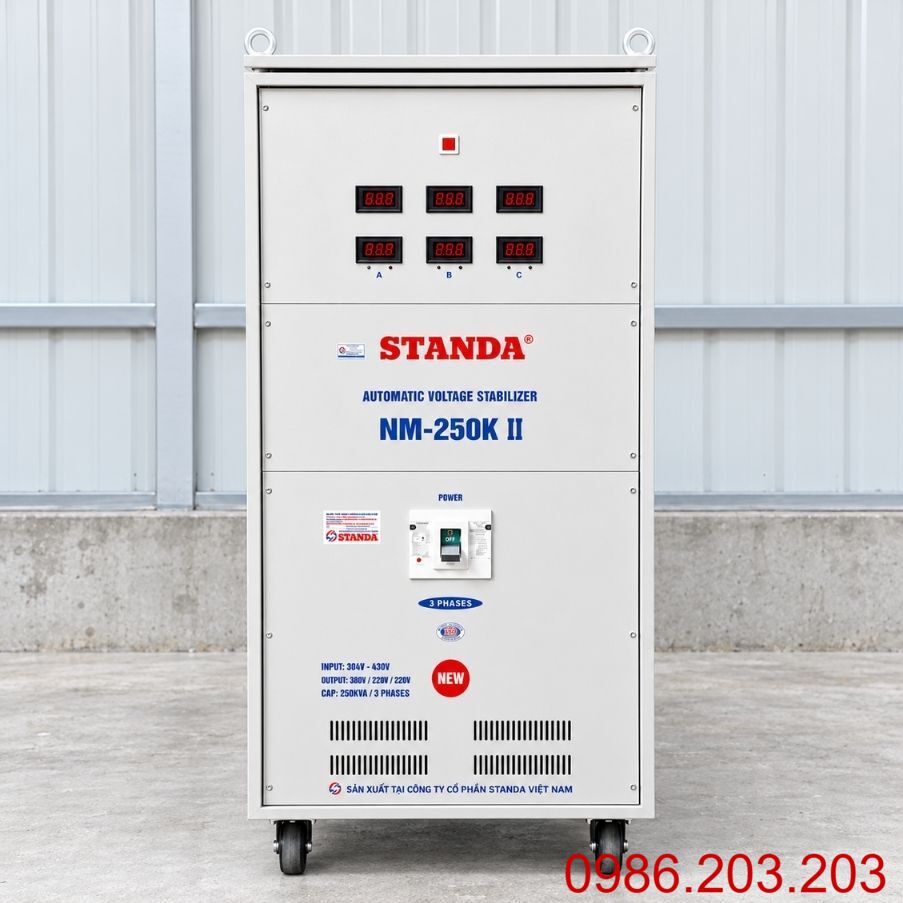

Ổn Áp Standa 3 Pha 250KVA NM-250KII Dải 304V-420V

Ổn Áp Standa 3 Pha 250KVA NM-250KII

Ổn áp Standa 3 pha 250KVA NM-250KII dải 304V–420V là thiết bị ổn định điện áp tự động, được định hướng sử dụng trong các nhà máy, xí nghiệp và hệ thống điện công nghiệp có nhu cầu cấp nguồn 3 pha công suất lớn. Với công suất biểu kiến 250KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi thiết kế, góp phần duy trì nguồn điện phù hợp cho máy móc và dây chuyền sản xuất.

Trong môi trường công nghiệp, điện áp nguồn có thể biến động khi nhiều thiết bị vận hành đồng thời. Các hệ thống máy CNC, máy ép nhựa, máy nén khí, motor và dây chuyền tự động thường đòi hỏi nguồn điện đáp ứng thông số kỹ thuật để duy trì hoạt động. Khi điện áp không phù hợp, thiết bị có thể phát sinh cảnh báo, giảm hiệu quả vận hành hoặc ngừng hoạt động.

Standa 250KVA dải 304V–420V là phương án đáng cân nhắc cho các nhà xưởng có điện áp 3 pha tương đối ổn định nhưng vẫn xuất hiện dao động theo thời điểm sử dụng. Để lựa chọn chính xác, cần đánh giá điện áp đầu vào, tổng công suất biểu kiến, dòng khởi động và khả năng chịu tải thực tế của hệ thống.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 250KVA 3 Pha

Ổn áp Standa 250KVA được định hướng sử dụng cho hệ thống điện công nghiệp có nhiều thiết bị hoạt động đồng thời, cần duy trì điện áp đầu ra gần giá trị thiết kế.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 250KVA: Phù hợp với hệ thống có tổng phụ tải nằm trong giới hạn chịu tải của thiết bị.
• Dải điện áp 304V–420V: Hỗ trợ điều chỉnh điện áp khi nguồn điện dao động trong phạm vi thiết kế.
• Điều chỉnh điện áp tự động: Hạn chế nhu cầu thao tác thủ công khi điện áp nguồn thay đổi.
• Hỗ trợ hoạt động của motor: Giúp động cơ được cấp điện áp phù hợp hơn với điều kiện thiết kế.
• Phục vụ nhiều nhóm máy móc: Có thể cấp nguồn cho hệ thống máy CNC, máy ép nhựa, máy nén khí và dây chuyền sản xuất.
• Phù hợp với hệ thống điện tập trung: Có thể bố trí trước tủ điện phân phối cho một khu vực sản xuất.
• Hạn chế ảnh hưởng của điện áp biến động: Giảm nguy cơ một số thiết bị phải vận hành ngoài giới hạn điện áp cho phép.
• Hỗ trợ nhà xưởng hoạt động nhiều ca: Điều chỉnh điện áp khi mức tiêu thụ điện thay đổi theo thời điểm.

Ưu điểm quan trọng là khả năng hỗ trợ duy trì điện áp đầu ra trong phạm vi sai số thiết kế, đặc biệt tại các nhà xưởng có nguồn điện tương đối ổn định nhưng phụ tải thay đổi thường xuyên.

Tuy nhiên, ổn áp không có chức năng tạo thêm công suất cho nguồn điện và không thay thế các thiết bị bảo vệ chuyên dụng.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa NM-250KII

Cấu tạo của ổn áp Standa 3 pha 250KVA cần đáp ứng yêu cầu về khả năng dẫn điện, cách điện, tản nhiệt và điều chỉnh điện áp trong quá trình sử dụng.

Những bộ phận thường có trong ổn áp tự động gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ và ảnh hưởng đến mức tổn hao điện năng.
• Mạch điều khiển: Giám sát điện áp và phát tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh điện áp: Thay đổi mức điện áp bù theo tín hiệu điều khiển.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Bộ phận tiếp điện: Thực hiện tiếp xúc điện trong những cấu hình có chổi tiếp điện.
• Hệ thống đầu nối và dây dẫn: Kết nối nguồn điện với các bộ phận bên trong và phụ tải.

Nguyên lý hoạt động: Khi điện áp đầu vào biến động trong phạm vi 304V–420V, bộ điều khiển nhận biết sai lệch điện áp và tác động lên cơ cấu điều chỉnh, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn thiết kế.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 250KVA NM

Bảng thông số kỹ thuật giúp người sử dụng xác định các đặc điểm cơ bản của thiết bị trước khi lựa chọn cho nhà xưởng.

Lưu ý: Những thông số về kích thước, trọng lượng, hiệu suất, thời gian đáp ứng và chức năng bảo vệ cần được xác nhận trên đúng sản phẩm Standa. Không nên sử dụng thông số của thương hiệu khác để mô tả thiết bị khi chưa kiểm tra thực tế.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 250KVA

Ổn áp Standa NM-250KII được định hướng sử dụng cho nhiều hệ thống điện công nghiệp có tổng phụ tải phù hợp với công suất biểu kiến của thiết bị.

Những ứng dụng tiêu biểu gồm:

• Nhà máy cơ khí: Cấp nguồn cho máy tiện, máy phay, máy cắt và hệ thống motor.
• Dây chuyền sản xuất nhựa: Phục vụ máy ép nhựa, máy đùn và thiết bị gia nhiệt.
• Hệ thống máy CNC: Hỗ trợ duy trì điện áp phù hợp cho thiết bị gia công.
• Máy nén khí công nghiệp: Cấp điện khi công suất và dòng khởi động đáp ứng giới hạn thiết kế.
• Hệ thống bơm công nghiệp: Phục vụ các cụm máy bơm và thiết bị xử lý nước.
• Xưởng chế biến thực phẩm: Cấp nguồn cho máy trộn, máy đóng gói và dây chuyền chế biến.
• Nhà máy sản xuất bao bì: Phục vụ máy in, máy cắt và thiết bị đóng gói.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp nguồn cho nhiều nhóm máy móc.

Đối với những hệ thống sử dụng motor, dòng khởi động là yếu tố cần đặc biệt quan tâm.

Ngay cả khi tổng công suất biểu kiến vận hành nằm trong giới hạn thiết bị, dòng điện tại thời điểm nhiều motor khởi động đồng thời vẫn có thể tăng cao.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 250KVA Cho Nhà Máy

Duy trì điện áp phù hợp góp phần giúp máy móc hoạt động gần điều kiện thiết kế hơn, đặc biệt đối với các hệ thống sử dụng nhiều thiết bị điện công nghiệp.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ điều chỉnh điện áp: Duy trì điện áp đầu ra khi nguồn điện dao động trong phạm vi thiết kế.
• Hạn chế một số lỗi nguồn: Giảm nguy cơ thiết bị phát sinh cảnh báo do điện áp không phù hợp.
• Hỗ trợ hoạt động của động cơ: Giúp motor nhận được điện áp gần mức yêu cầu.
• Góp phần duy trì tiến độ sản xuất: Hạn chế gián đoạn có nguyên nhân từ biến động điện áp kéo dài.
• Phục vụ nhiều nhóm máy móc: Có thể sử dụng cho một khu vực sản xuất khi tổng phụ tải phù hợp.
• Điều chỉnh điện áp tự động: Giảm nhu cầu can thiệp thủ công khi nguồn thay đổi.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện.

Nếu nhà máy gặp tình trạng quá tải nguồn, mất pha hoặc chất lượng điện năng không phù hợp, cần kiểm tra nguyên nhân và lựa chọn giải pháp xử lý tương ứng.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa NM-250KII

Ổn áp Standa 3 pha 250KVA cần được lắp đặt theo sơ đồ kỹ thuật, bảo đảm hệ thống dây dẫn, đóng cắt, tiếp địa và không gian vận hành phù hợp với thiết bị công suất lớn.

Các bước quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, nhất là giờ cao điểm sản xuất.
• Tính toán tổng phụ tải: Xác định công suất biểu kiến của những thiết bị hoạt động đồng thời.
• Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và thiết bị có dòng khởi động lớn.
• Lựa chọn vị trí lắp đặt: Bố trí nền chịu lực phù hợp, thông thoáng và thuận tiện kiểm tra.
• Tính toán cáp điện: Chọn cáp hoặc thanh dẫn theo dòng điện, chiều dài đường dây và điều kiện lắp đặt.
• Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc thiết bị phù hợp với dòng tải và khả năng chịu ngắn mạch.

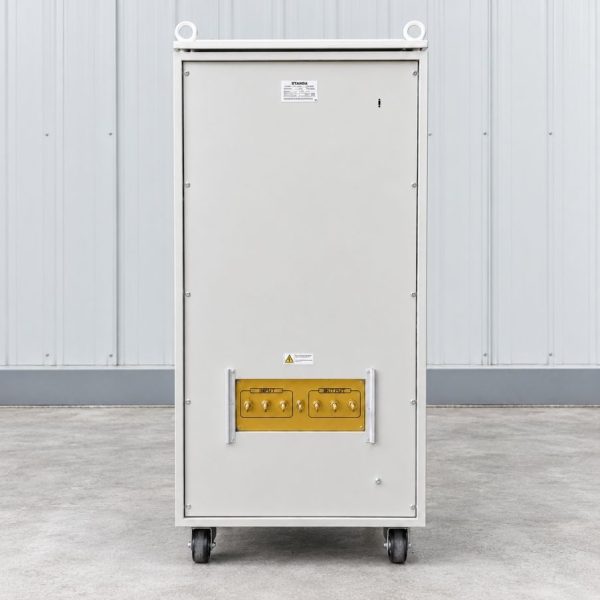

• Đấu nối theo sơ đồ: Xác định đúng đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Kiểm tra trước khi cấp điện: Rà soát đầu nối, cách điện và điều kiện an toàn.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
• Đóng tải từng bước: Theo dõi dòng điện từng pha, điện áp và nhiệt độ các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra các điểm tiếp điện và cơ cấu điều chỉnh theo hướng dẫn kỹ thuật.
