Ổn Áp Standa 3 Pha 250KVA SH3-250KII Dải 260V-430V

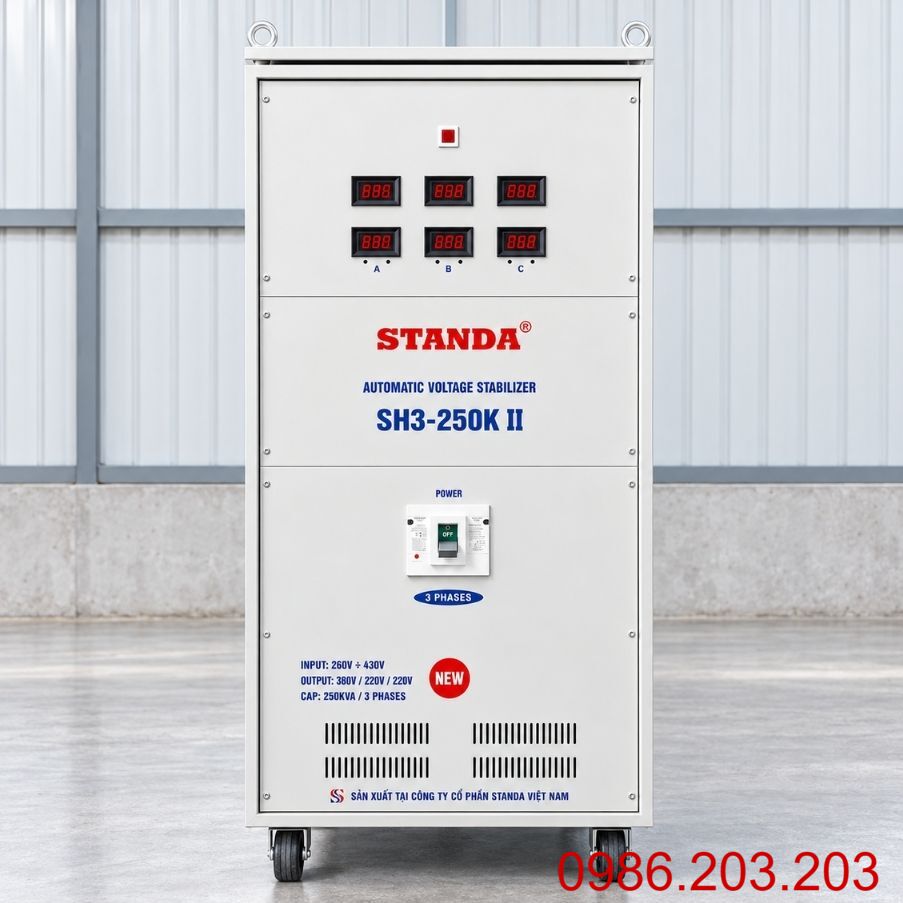

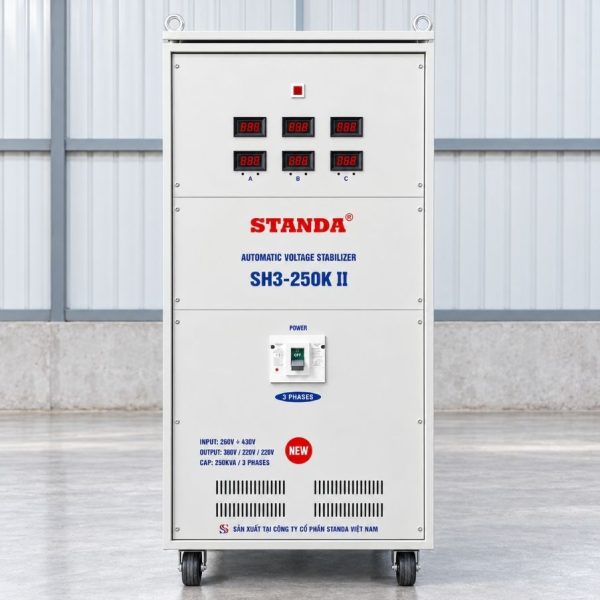

Ổn Áp Standa 3 Pha 250KVA SH3-250KII

Ổn áp Standa 3 pha 250KVA SH3-250KII dải 260V–430V là thiết bị ổn định điện áp tự động, được định hướng sử dụng cho nhà máy, nhà xưởng và các hệ thống điện công nghiệp có nhu cầu cấp nguồn 3 pha công suất lớn. Với công suất biểu kiến 250KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao, giảm thấp hoặc dao động theo chế độ sản xuất, góp phần duy trì điện áp phù hợp cho máy móc và dây chuyền vận hành.

Trong môi trường công nghiệp, nguồn điện không ổn định có thể ảnh hưởng trực tiếp đến hoạt động của motor, máy CNC, máy nén khí, máy ép nhựa và các hệ thống điều khiển tự động. Đặc biệt, khi nhiều thiết bị vận hành đồng thời, điện áp có thể sụt giảm đáng kể, khiến máy móc khó khởi động hoặc phát sinh cảnh báo nguồn điện.

Ổn áp Standa 250KVA dải 260V–430V là cấu hình đáng cân nhắc cho những hệ thống điện thường xuyên có sự thay đổi điện áp trong phạm vi tương đối rộng. Tuy nhiên, việc lựa chọn thiết bị cần dựa trên tổng công suất biểu kiến, đặc tính phụ tải, dòng khởi động và khả năng cấp điện thực tế của nhà xưởng.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 250KVA 3 Pha

Ổn áp Standa SH3-250KII hướng đến nhu cầu điều chỉnh điện áp tự động cho hệ thống điện công nghiệp có tổng phụ tải lớn, đặc biệt khi nhiều máy móc vận hành đồng thời.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 250KVA: Phù hợp với hệ thống có tổng phụ tải nằm trong giới hạn chịu tải của ổn áp.
• Dải điện áp rộng 260V–430V: Hỗ trợ điều chỉnh điện áp khi nguồn điện giảm thấp hoặc tăng cao trong phạm vi thiết kế.
• Điều chỉnh điện áp tự động: Hạn chế nhu cầu thao tác thủ công khi điện áp nguồn thay đổi.
• Hỗ trợ hoạt động của motor: Giúp động cơ nhận được điện áp gần giá trị yêu cầu hơn.
• Phục vụ nhiều loại máy móc: Có thể sử dụng cho máy CNC, máy nén khí, máy ép nhựa và hệ thống bơm.
• Phù hợp với nguồn điện phân phối tập trung: Có thể bố trí trước tủ điện cấp nguồn cho nhiều nhóm phụ tải.
• Hạn chế ảnh hưởng của điện áp dao động: Giảm nguy cơ máy móc hoạt động ngoài giới hạn điện áp cho phép.
• Ứng dụng trong nhiều ngành sản xuất: Cơ khí, nhựa, thực phẩm, bao bì và gia công công nghiệp.

Ưu điểm quan trọng của ổn áp Standa 250KVA là khả năng hỗ trợ duy trì điện áp đầu ra phù hợp khi điện áp đầu vào thay đổi trong dải 260V–430V.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa SH3-250KII

Cấu tạo của ổn áp Standa 3 pha 250KVA có ảnh hưởng trực tiếp đến khả năng chịu tải, điều chỉnh điện áp, tản nhiệt và hoạt động trong môi trường công nghiệp.

Những bộ phận thường có trong ổn áp tự động gồm:

• Cuộn dây biến áp: Thực hiện chức năng bù tăng hoặc giảm điện áp.
• Lõi thép kỹ thuật điện: Tạo mạch từ và ảnh hưởng đến tổn hao điện năng.
• Mạch điều khiển điện tử: Giám sát điện áp và phát tín hiệu điều chỉnh.
• Động cơ servo: Dẫn động cơ cấu điều chỉnh trong thiết kế sử dụng servo.
• Chổi tiếp điện: Thay đổi vị trí tiếp xúc trên cuộn dây trong cấu hình tương ứng.
• Hệ thống dây dẫn và thanh nối: Kết nối nguồn điện, bộ phận điều chỉnh và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận bên trong, hỗ trợ quá trình lắp đặt.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong phạm vi 260V–430V, mạch điều khiển nhận biết sai lệch và tác động lên cơ cấu điều chỉnh mức bù điện áp, giúp duy trì điện áp đầu ra gần giá trị định mức trong giới hạn thiết kế.

Chất lượng cuộn dây, lớp cách điện, cơ cấu tiếp điện và hệ thống điều khiển là những yếu tố quan trọng khi đánh giá khả năng vận hành của thiết bị.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 250KVA SH3

Thông số kỹ thuật là cơ sở quan trọng để xác định mức độ phù hợp giữa ổn áp và hệ thống điện nhà xưởng.

Lưu ý: Các thông số về kích thước, trọng lượng, hiệu suất, tốc độ điều chỉnh và hệ thống bảo vệ cần được đối chiếu theo đúng tem máy hoặc tài liệu kỹ thuật của sản phẩm Standa.

Ứng Dụng Thực Tế Của Ổn Áp Standa 3 Pha 250KVA

Ổn áp Standa SH3-250KII được định hướng sử dụng cho nhiều hệ thống điện công nghiệp có tổng phụ tải phù hợp với khả năng chịu tải của thiết bị.

Những ứng dụng tiêu biểu gồm:

• Nhà máy cơ khí: Cấp điện cho máy tiện, máy phay, máy cắt và hệ thống motor.
• Dây chuyền sản xuất nhựa: Phục vụ máy ép nhựa, máy đùn và thiết bị gia nhiệt.
• Hệ thống máy CNC: Hỗ trợ duy trì nguồn điện áp phù hợp cho máy gia công.
• Máy nén khí công nghiệp: Cấp nguồn khi công suất và dòng khởi động đáp ứng giới hạn thiết kế.
• Hệ thống bơm công nghiệp: Phục vụ các cụm máy bơm và hệ thống xử lý nước.
• Xưởng chế biến thực phẩm: Cấp điện cho máy trộn, máy đóng gói và dây chuyền chế biến.
• Nhà máy sản xuất bao bì: Phục vụ máy in, máy cắt và các thiết bị phụ trợ.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp nguồn cho nhiều nhóm máy móc.

Đối với hệ thống sử dụng motor, dòng khởi động là yếu tố cần đặc biệt quan tâm.

Ngay cả khi tổng công suất vận hành không vượt mức danh định, dòng điện tại thời điểm nhiều motor khởi động đồng thời vẫn có thể tăng cao.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 250KVA Cho Nhà Máy

Duy trì điện áp phù hợp giúp máy móc hoạt động gần điều kiện thiết kế hơn, đặc biệt trong những hệ thống sản xuất có nhiều thiết bị công nghiệp sử dụng điện 3 pha.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ điều chỉnh điện yếu: Giúp đưa điện áp đầu ra về gần giá trị yêu cầu khi nguồn giảm trong phạm vi thiết kế.
• Hạn chế một số lỗi nguồn điện: Giảm nguy cơ thiết bị phát sinh cảnh báo do điện áp không phù hợp.
• Hỗ trợ hoạt động của motor: Giúp động cơ nhận được điện áp gần mức định mức hơn.
• Góp phần duy trì tiến độ sản xuất: Hạn chế gián đoạn liên quan đến điện áp tăng giảm kéo dài.
• Phục vụ nhiều nhóm phụ tải: Có thể cấp nguồn cho khu vực sản xuất được tính toán phù hợp.
• Điều chỉnh điện áp tự động: Giảm nhu cầu thao tác thủ công khi nguồn điện biến động.

Tuy nhiên, ổn áp không tạo thêm công suất cho trạm biến áp hoặc đường dây cấp điện.

Nếu nhà máy gặp tình trạng điện yếu do quá tải nguồn hoặc hệ thống dây dẫn không đáp ứng công suất, cần kiểm tra nguyên nhân và lựa chọn giải pháp xử lý phù hợp.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa SH3-250KII

Ổn áp Standa 3 pha 250KVA cần được lắp đặt đúng sơ đồ kỹ thuật, bảo đảm hệ thống dây dẫn, thiết bị đóng cắt và tiếp địa phù hợp với dòng điện và công suất thực tế.

Các bước quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp R-S, S-T và T-R tại nhiều thời điểm, đặc biệt trong giờ sản xuất cao điểm.
• Tính toán tổng phụ tải: Xác định công suất biểu kiến của những thiết bị hoạt động đồng thời.
• Kiểm tra dòng khởi động: Đánh giá motor, máy nén khí và những thiết bị có dòng khởi động lớn.
• Lựa chọn vị trí lắp đặt: Bố trí máy tại nơi khô ráo, thông thoáng, có nền chịu lực phù hợp.
• Tính toán hệ thống cáp điện: Chọn cáp hoặc thanh dẫn theo dòng điện, sụt áp và điều kiện lắp đặt.Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc phương án bảo vệ phù hợp với dòng tải và mức ngắn mạch.
• Đấu nối đúng sơ đồ: Xác định chính xác đầu vào, đầu ra, thứ tự pha và dây trung tính nếu cấu hình yêu cầu.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Kiểm tra trước khi cấp điện: Rà soát cách điện, đầu nối và điều kiện an toàn.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
• Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra các điểm tiếp điện và cơ cấu điều chỉnh theo hướng dẫn kỹ thuật.
• Lưu ý quan trọng: Với dòng điện tính toán khoảng 380A tại đầu ra 380V, hệ thống cáp điện, thanh dẫn và thiết bị đóng cắt phải được lựa chọn theo điều kiện vận hành thực tế.
