Ổn Áp Standa 3 Pha 300KVA NM-300KII Dải 304V-420V

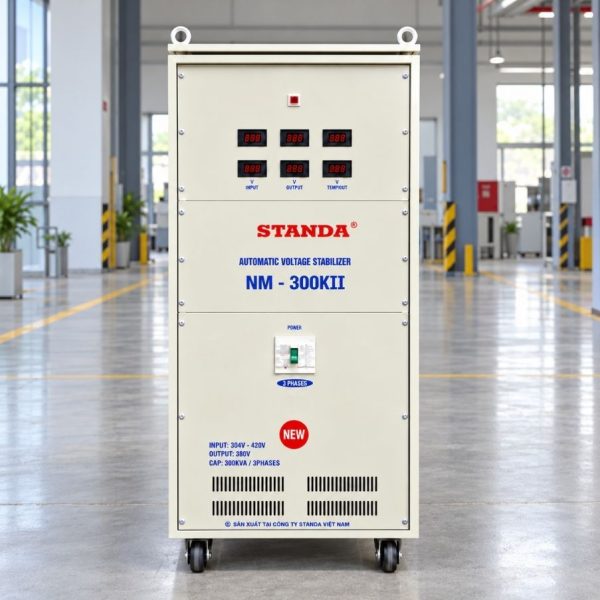

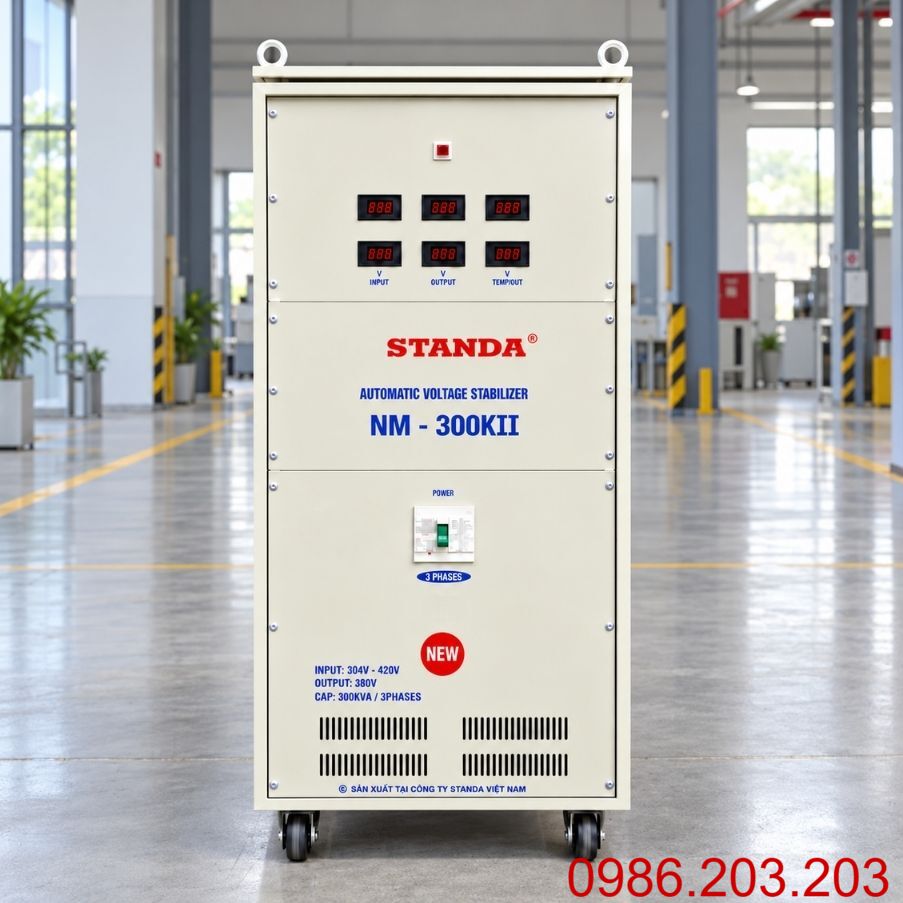

Ổn Áp Standa 3 Pha 300KVA NM-300KII

Ổn áp Standa 3 pha 300KVA NM-300KII dải 304V-420V là dòng ổn áp công nghiệp công suất lớn, được lựa chọn cho những nhà máy, xưởng sản xuất và hệ thống thiết bị sử dụng nguồn điện 3 pha 380V. Thiết bị có chức năng tự động điều chỉnh điện áp đầu vào trong phạm vi thiết kế, giúp duy trì điện áp đầu ra gần mức danh định 380V khi điện lưới xuất hiện tình trạng tăng áp hoặc sụt áp.

Với công suất biểu kiến 300KVA, ổn áp phù hợp với các hệ thống có tổng phụ tải lớn, chẳng hạn như máy CNC, máy ép nhựa, máy gia công cơ khí, dây chuyền đóng gói và hệ thống động cơ công nghiệp. Tuy nhiên, việc lựa chọn công suất cần căn cứ vào dòng điện thực tế, hệ số công suất và đặc tính khởi động của thiết bị sử dụng.

Dải điện áp đầu vào 304V-420V đặc biệt phù hợp với những khu vực có nguồn điện tương đối ổn định nhưng vẫn xuất hiện dao động điện áp trong quá trình sản xuất. Để khai thác hiệu quả, doanh nghiệp cần hiểu rõ thông số kỹ thuật, nguyên lý hoạt động và điều kiện lắp đặt của máy.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 300KVA 3 Pha

Ổn áp Standa 300KVA NM-300KII được định hướng sử dụng cho những hệ thống điện công nghiệp có nhu cầu ổn định điện áp ở quy mô lớn.

Những ưu điểm nổi bật gồm:

• Công suất biểu kiến 300KVA: Phù hợp với những hệ thống có tổng công suất sử dụng nằm trong khả năng chịu tải của máy.
• Dải điện áp 304V-420V: Đáp ứng nhu cầu ổn định điện áp tại khu vực có nguồn điện tương đối tốt.
• Điện áp đầu ra danh định 380V: Phù hợp với nhiều loại thiết bị điện 3 pha trong nhà xưởng.
• Tự động điều chỉnh điện áp: Hỗ trợ giảm tác động từ hiện tượng điện áp đầu vào tăng hoặc giảm.
• Phục vụ thiết bị công nghiệp: Có thể cấp điện cho máy CNC, động cơ, máy ép nhựa và dây chuyền sản xuất.
• Hỗ trợ duy trì điều kiện vận hành: Giúp hạn chế các vấn đề phát sinh khi máy móc phải sử dụng nguồn điện không đúng thông số.
• Phù hợp hệ thống sản xuất liên tục: Khi chế độ làm việc và điều kiện mang tải đáp ứng thông số thiết kế.
• Có thể tích hợp vào hệ thống điện tổng: Cấp nguồn ổn định cho nhóm phụ tải hoặc khu vực sản xuất riêng.

Ưu điểm quan trọng của ổn áp 300KVA là hỗ trợ duy trì nguồn điện 3 pha 380V cho hệ thống phụ tải lớn, hạn chế sự thay đổi điện áp gây ảnh hưởng đến quá trình sản xuất.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa 300KVA NM-300KII

Cấu tạo ổn áp Standa 3 pha 300KVA ảnh hưởng trực tiếp đến khả năng điều chỉnh điện áp, tốc độ phản ứng, khả năng chịu tải và độ ổn định khi vận hành.

Các bộ phận cơ bản của một hệ thống ổn áp 3 pha điều chỉnh bằng servo thường gồm:

• Hệ thống cuộn dây điều chỉnh điện áp: Tạo khả năng thay đổi tỷ số điện áp theo vị trí tiếp xúc.
• Lõi thép kỹ thuật điện: Dẫn từ thông trong quá trình hoạt động.
• Chổi than và cơ cấu tiếp xúc: Thực hiện thay đổi vị trí lấy điện áp theo yêu cầu điều chỉnh.
• Động cơ servo: Điều khiển chuyển động của cơ cấu điều chỉnh điện áp.
• Mạch điều khiển: Giám sát điện áp và phát lệnh điều chỉnh khi phát hiện sai lệch.
• Đồng hồ đo điện: Hỗ trợ theo dõi các thông số vận hành.
• Hệ thống đầu đấu dây: Kết nối nguồn điện và phụ tải.
• Khung, vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ lắp đặt.

Nguyên lý hoạt động: Khi điện áp nguồn thay đổi, mạch điều khiển giám sát mức điện áp thực tế và so sánh với giá trị đặt trước. Nếu điện áp nằm ngoài khoảng điều chỉnh yêu cầu nhưng vẫn thuộc dải hoạt động cho phép, mạch điều khiển sẽ tác động lên cơ cấu servo để thay đổi vị trí tiếp xúc trên cuộn dây.

Thông Số Kỹ Thuật Ổn Áp 3 Pha Standa 300KVA NM

Bảng thông số kỹ thuật dưới đây thể hiện cấu hình điện áp, công suất và các đặc tính cơ bản cần quan tâm khi lựa chọn ổn áp cho hệ thống điện công nghiệp.

Ổn Áp Standa 300KVA NM-300KII Phù Hợp Với Nhà Xưởng Nào?

Ổn áp Standa 300KVA dải 304V-420V phù hợp để xem xét sử dụng tại những cơ sở sản xuất có tổng phụ tải lớn và nguồn điện đầu vào nằm trong dải cho phép.

Các ứng dụng tiêu biểu gồm:

• Xưởng gia công cơ khí: Cấp điện cho máy tiện, máy phay và máy CNC.
• Nhà máy ép nhựa: Hỗ trợ duy trì nguồn điện cho động cơ, bộ gia nhiệt và hệ thống điều khiển.
• Dây chuyền đóng gói: Cấp nguồn cho hệ thống băng tải, máy đóng gói và thiết bị phụ trợ.
• Nhà máy sản xuất linh kiện: Hỗ trợ hệ thống máy móc và tủ điều khiển.
• Xưởng chế biến thực phẩm: Cấp điện cho các dây chuyền có phụ tải phù hợp.
• Hệ thống máy in công nghiệp: Hỗ trợ duy trì điện áp cho thiết bị sản xuất.
• Nhà máy sử dụng nhiều động cơ: Phù hợp khi tổng phụ tải, đặc tính khởi động và điện áp nguồn đáp ứng thiết kế.
• Khu vực sản xuất có điện áp dao động: Hỗ trợ điều chỉnh điện áp trong giới hạn cho phép của máy.

Ví dụ: Một nhà máy có nhiều máy CNC, hệ thống bơm và dây chuyền đóng gói hoạt động đồng thời. Khi nguồn điện biến động khiến thiết bị báo lỗi thấp áp, ổn áp 3 pha 300KVA có thể được xem xét nếu kết quả đo điện áp và công suất phụ tải phù hợp.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 300KVA Cho Hệ Thống Điện Công Nghiệp

Sử dụng ổn áp 300KVA đúng điều kiện giúp doanh nghiệp cải thiện khả năng duy trì điện áp cấp cho máy móc, đặc biệt khi nguồn điện thường xuyên thay đổi trong phạm vi cho phép.

Những lợi ích thực tế gồm:

• Hỗ trợ ổn định điện áp: Duy trì điện áp đầu ra gần mức danh định 380V.
• Giảm ảnh hưởng của biến động nguồn: Hạn chế tình trạng máy móc phải hoạt động ở điện áp quá cao hoặc quá thấp trong dải điều chỉnh.
• Phục vụ nhiều phụ tải: Có thể cấp điện cho nhóm thiết bị có tổng công suất phù hợp.
• Hỗ trợ duy trì quá trình sản xuất: Giảm một số rủi ro phát sinh từ nguồn điện dao động.
• Thuận tiện quản lý nguồn điện: Có thể tích hợp vào hệ thống cấp điện tổng hoặc khu vực sản xuất.
• Phù hợp với thiết bị điều khiển công nghiệp: Khi yêu cầu điện áp, độ chính xác và đặc tính phản ứng đáp ứng thông số thiết bị.
• Hỗ trợ sử dụng nguồn hiện có: Không cần thay đổi điện áp danh định của toàn bộ hệ thống phân phối.

Tuy nhiên, ổn áp không làm tăng công suất của trạm biến áp hoặc nguồn điện đầu vào.

Nếu nguồn điện không đủ khả năng cấp cho phụ tải, việc lắp thêm ổn áp không giải quyết được tình trạng thiếu công suất.

Hướng Dẫn Lắp Đặt Và Sử Dụng Ổn Áp Standa 3 Pha 300KVA

Ổn áp Standa 300KVA là thiết bị công suất lớn, cần được khảo sát và lắp đặt theo phương án điện phù hợp để bảo đảm an toàn và khả năng vận hành.

1. Khảo sát nguồn điện: Đo điện áp 3 pha tại vị trí lắp đặt trong nhiều thời điểm sử dụng.
2. Kiểm tra dải điện áp: Xác nhận nguồn điện nằm trong khoảng 304V-420V khi vận hành.
3. Tính toán tổng phụ tải: Xác định công suất biểu kiến của các thiết bị hoạt động đồng thời.
4. Đánh giá dòng khởi động: Kiểm tra motor và những thiết bị có dòng điện khởi động lớn.
5. Kiểm tra khả năng cấp nguồn: Đánh giá công suất trạm điện, máy phát hoặc hệ thống cấp điện.
6. Lựa chọn vị trí lắp đặt: Bố trí nền chịu lực phù hợp, khu vực thông thoáng và thuận tiện thao tác.
7. Tính toán cáp điện: Chọn tiết diện cáp theo dòng điện, chiều dài tuyến dây và điều kiện lắp đặt.
8. Lựa chọn thiết bị đóng cắt: Sử dụng thiết bị có dòng định mức và khả năng cắt ngắn mạch phù hợp.

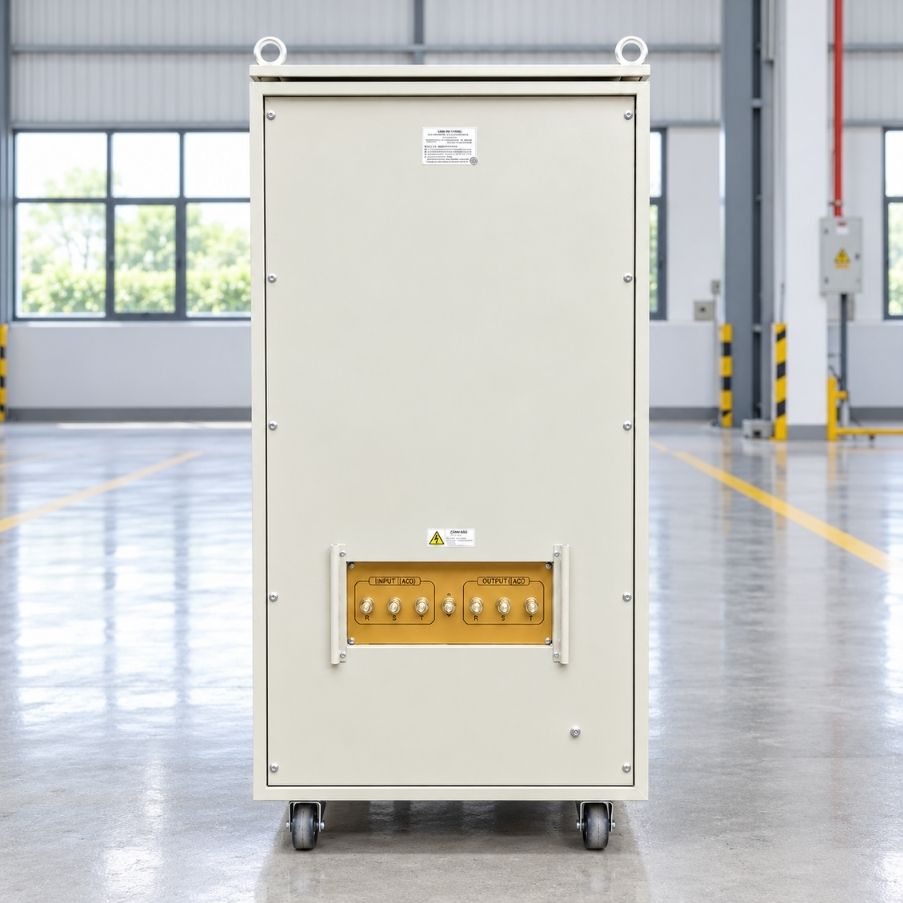

9. Đấu nối đầu vào: Kết nối đúng thứ tự và vị trí các đầu dây theo sơ đồ nhà sản xuất.
10. Đấu nối đầu ra: Cấp nguồn 380V cho phụ tải theo thiết kế.
11. Nối đất bảo vệ: Kết nối vỏ máy và các bộ phận kim loại cần bảo vệ với hệ thống PE.
12. Chạy thử không tải: Kiểm tra điện áp đầu ra, cơ cấu điều chỉnh và các cảnh báo.
13. Kiểm tra định kỳ: Rà soát chổi than, đầu nối, cơ cấu truyền động và hệ thống tản nhiệt theo hướng dẫn kỹ thuật.
