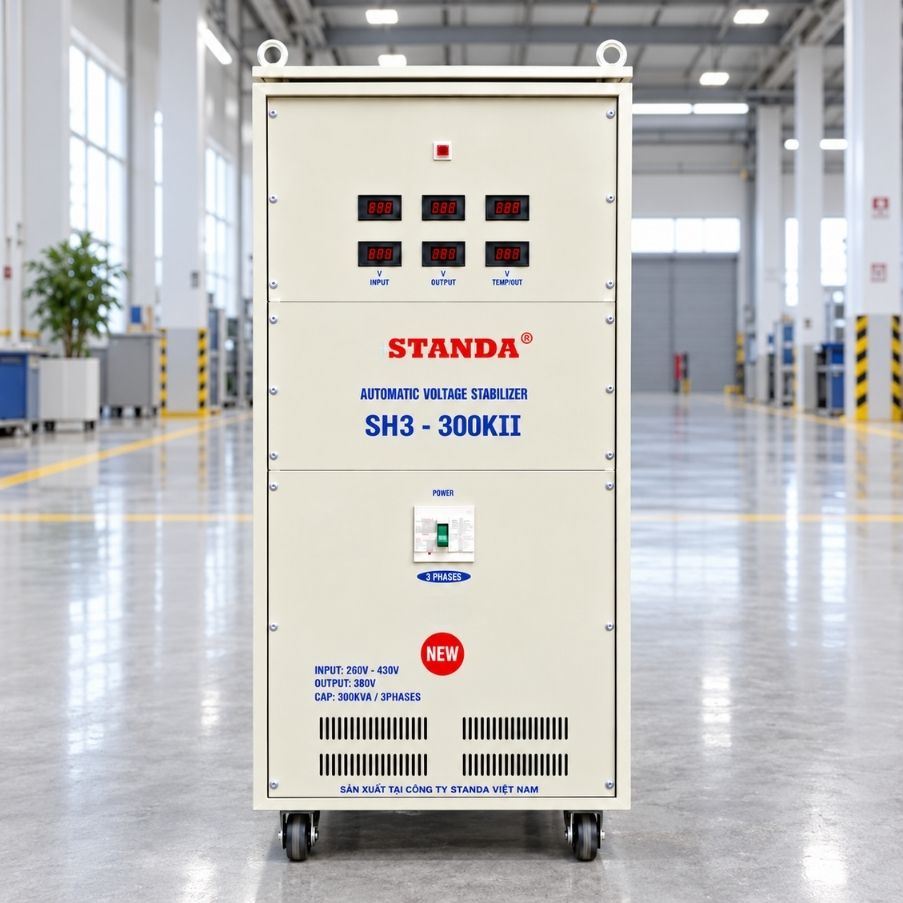

Ổn áp Standa 3 pha 300KVA SH3-300KII dải 260V-430V là thiết bị ổn định điện áp công nghiệp công suất lớn, được sử dụng trong các nhà máy, xưởng sản xuất và hệ thống máy móc hoạt động bằng nguồn điện xoay chiều 3 pha 380V. Thiết bị có nhiệm vụ tự động điều chỉnh điện áp khi nguồn điện đầu vào tăng hoặc giảm trong phạm vi thiết kế, giúp duy trì điện áp đầu ra gần mức danh định và hỗ trợ máy móc vận hành ổn định hơn.
Với công suất biểu kiến 300KVA, sản phẩm phù hợp với các hệ thống có phụ tải lớn như máy CNC, máy ép nhựa, máy nén khí, động cơ điện và dây chuyền sản xuất tự động. Đặc biệt, dải điện áp đầu vào 260V-430V cho phép thiết bị hoạt động trong phạm vi dao động điện áp rộng, phù hợp để xem xét sử dụng tại những nhà xưởng thường xuyên gặp tình trạng điện yếu hoặc sụt áp.
Việc lựa chọn ổn áp Standa 300KVA cần dựa trên điện áp thực tế, tổng công suất biểu kiến, dòng điện khởi động và điều kiện vận hành của hệ thống. Khi được lựa chọn đúng thông số, thiết bị có thể góp phần hạn chế những ảnh hưởng bất lợi do nguồn điện không ổn định gây ra.
Ưu Điểm Nổi Bật Của Ổn Áp Standa 300KVA 3 Pha
Ổn áp Standa 300KVA dải 260V-430V là giải pháp phù hợp để xem xét tại những nhà máy thường xuyên gặp hiện tượng điện áp không ổn định, đặc biệt khi các thiết bị công suất lớn vận hành đồng thời.
Những ưu điểm đáng chú ý gồm:
- Công suất 300KVA: Phù hợp với hệ thống máy móc có tổng công suất biểu kiến nằm trong giới hạn thiết kế.
- Dải điện áp rộng 260V-430V: Có khả năng tiếp nhận nguồn điện sụt sâu hơn so với các cấu hình dải hẹp.
- Điện áp đầu ra danh định 380V: Đáp ứng nhu cầu sử dụng điện 3 pha của nhiều thiết bị công nghiệp.
- Tự động điều chỉnh điện áp: Hạn chế ảnh hưởng từ tình trạng điện áp đầu vào tăng hoặc giảm.
- Phù hợp với phụ tải công nghiệp: Có thể cấp nguồn cho máy CNC, máy ép nhựa, hệ thống bơm và dây chuyền sản xuất.
- Hỗ trợ vận hành liên tục: Khi mức tải, nhiệt độ và điều kiện sử dụng đáp ứng thiết kế.
- Hỗ trợ duy trì nguồn điện: Giảm nguy cơ máy móc vận hành ngoài khoảng điện áp cho phép.
- Có thể tích hợp vào hệ thống điện tổng: Phù hợp với phương án cấp nguồn cho từng phân xưởng hoặc nhóm thiết bị.
Ưu điểm quan trọng nhất của ổn áp Standa 300KVA là khả năng tự động điều chỉnh điện áp trong phạm vi 260V-430V, hỗ trợ duy trì nguồn điện đầu ra gần mức danh định 380V.
Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa 300KVA SH3-300KII
Cấu tạo ổn áp Standa 3 pha 300KVA là yếu tố ảnh hưởng đến khả năng điều chỉnh điện áp, độ tăng nhiệt, hiệu suất và tính ổn định trong quá trình vận hành.
Đối với thiết bị sử dụng phương pháp điều chỉnh bằng động cơ servo, các bộ phận cơ bản gồm:
- Cuộn dây điều chỉnh điện áp: Thực hiện thay đổi mức điện áp bù theo vị trí tiếp xúc.
- Lõi thép kỹ thuật điện: Dẫn từ thông trong quá trình hoạt động.
- Chổi than tiếp xúc: Thực hiện lấy điện áp tại các vị trí khác nhau trên cuộn dây.
- Động cơ servo: Điều khiển cơ cấu điều chỉnh khi nguồn điện thay đổi.
- Mạch điều khiển: Theo dõi điện áp và phát tín hiệu điều chỉnh.
- Hệ thống đầu đấu dây: Kết nối nguồn điện đầu vào và phụ tải đầu ra.
- Đồng hồ đo điện: Hỗ trợ theo dõi điện áp trong quá trình sử dụng.
- Thiết bị bảo vệ: Được bố trí theo cấu hình sản xuất thực tế.
- Khung và vỏ máy: Bảo vệ bộ phận bên trong, hỗ trợ lắp đặt và tản nhiệt.
Nguyên lý hoạt động: Khi nguồn điện đầu vào thay đổi, mạch điều khiển sẽ giám sát điện áp và so sánh với giá trị đặt trước. Nếu xuất hiện sai lệch trong phạm vi có thể điều chỉnh, mạch sẽ tác động lên động cơ servo để thay đổi vị trí chổi than, từ đó tăng hoặc giảm điện áp bù.
Thông Số Kỹ Thuật Ổn Áp 3 Pha 300KVA SH3
Ổn áp Standa 3 pha 300KVA SH3-300KII có công suất biểu kiến 300KVA, dải điện áp đầu vào 260V-430V và điện áp đầu ra danh định 380V. Thiết bị được sử dụng để ổn định điện áp cho các hệ thống máy móc công nghiệp có phụ tải lớn.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Tên sản phẩm | Ổn áp Standa 3 pha 300KVA |
| Thương hiệu | Standa |
| Model | SH3-300KII |
| Công suất biểu kiến | 300KVA |
| Loại thiết bị | Ổn áp tự động 3 pha |
| Điện áp đầu vào | 260V-430V |
| Điện áp đầu ra | 380V |
| Số pha | 3 pha |
| Tần số | 50Hz – 60Hz |
| Dòng điện đầu ra tại 380V | Khoảng 456A |
| Dòng điện đầu vào lý tưởng tại 260V | Khoảng 666A |
| Dòng điện đầu vào lý tưởng tại 430V | Khoảng 403A |
| Nguyên lý hoạt động | Tự động điều chỉnh điện áp |
Ổn Áp Standa 300KVA NM-300KII Dùng Cho Những Thiết Bị Nào?
Ổn áp Standa 300KVA được sử dụng trong những hệ thống có tổng phụ tải lớn và yêu cầu nguồn điện 3 pha 380V tương đối ổn định.
Những ứng dụng tiêu biểu gồm:
- Máy CNC công nghiệp: Hỗ trợ duy trì điện áp cho máy gia công cơ khí.
- Máy ép nhựa: Phục vụ động cơ, hệ thống thủy lực và các bộ phận điều khiển.
- Máy tiện, máy phay: Cấp nguồn cho thiết bị sản xuất có công suất phù hợp.
- Máy in công nghiệp: Hỗ trợ nguồn điện cho dây chuyền in.
- Dây chuyền đóng gói: Cấp điện cho máy đóng gói, băng tải và thiết bị phụ trợ.
- Hệ thống bơm công nghiệp: Phục vụ nhóm động cơ có đặc tính tải phù hợp.
- Nhà máy sản xuất linh kiện: Hỗ trợ nguồn điện cho dây chuyền tự động.
- Xưởng chế biến thực phẩm: Cấp nguồn cho các hệ thống máy móc có yêu cầu điện áp phù hợp.
Ví dụ: Một nhà xưởng sử dụng nhiều máy CNC và máy ép nhựa, thường xuất hiện tình trạng điện áp giảm vào giờ cao điểm. Nếu điện áp thấp nhất vẫn nằm trong dải 260V-430V và tổng phụ tải đáp ứng giới hạn thiết kế, ổn áp Standa 300KVA có thể được xem xét.
Lợi Ích Khi Sử Dụng Ổn Áp Standa 300KVA 3 Pha
Ổn áp Standa 300KVA có thể hỗ trợ duy trì điều kiện cấp điện phù hợp với thiết bị công nghiệp, đặc biệt khi nguồn điện thay đổi theo chu kỳ sản xuất.
Những lợi ích đáng chú ý gồm:
- Hỗ trợ ổn định điện áp: Điều chỉnh nguồn điện về gần mức danh định 380V.
- Giảm ảnh hưởng của dao động nguồn: Hạn chế tình trạng máy móc phải làm việc với điện áp quá thấp hoặc quá cao trong dải điều chỉnh.
- Phục vụ hệ thống phụ tải lớn: Phù hợp với nhà xưởng có tổng công suất được tính toán đúng.
- Hỗ trợ quá trình vận hành: Giảm một số rủi ro phát sinh từ điện áp nguồn biến động.
- Thuận tiện quản lý nguồn điện: Có thể bố trí tại tủ điện cấp nguồn cho một khu vực sản xuất.
- Phù hợp với nhiều nhóm thiết bị: Máy CNC, máy ép nhựa, động cơ và thiết bị điều khiển.
- Hỗ trợ sử dụng nguồn hiện có: Không cần thay đổi điện áp danh định của toàn bộ hệ thống phân phối.
Tuy nhiên, ổn áp không phải giải pháp thay thế cho việc nâng cấp cáp điện, xử lý đầu nối tiếp xúc kém hoặc bổ sung công suất nguồn khi hệ thống cấp điện hiện tại không đáp ứng nhu cầu.
Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 300KVA Đúng Kỹ Thuật
Ổn áp Standa 300KVA là thiết bị công suất lớn, cần được khảo sát và lắp đặt bởi kỹ thuật viên điện công nghiệp.
Quy trình lắp đặt cơ bản gồm:
- Khảo sát nguồn điện: Đo điện áp ba pha tại vị trí dự kiến lắp đặt.
- Kiểm tra dải điện áp: Xác nhận điện áp nguồn nằm trong phạm vi 260V-430V.
- Tính toán phụ tải: Xác định công suất biểu kiến và dòng điện của các thiết bị sử dụng.
- Đánh giá dòng khởi động: Kiểm tra các động cơ và máy móc có dòng khởi động lớn.
- Xác định vị trí đặt máy: Bố trí nơi khô ráo, thông thoáng, nền chịu lực phù hợp.
- Tính toán cáp điện: Chọn tiết diện cáp theo dòng điện, chiều dài tuyến dây và điều kiện lắp đặt.
- Lựa chọn thiết bị đóng cắt: Sử dụng MCCB, ACB hoặc phương án bảo vệ phù hợp với dòng tải và mức ngắn mạch.
- Đấu nối đầu vào: Kết nối đúng các đầu dây nguồn theo sơ đồ của máy.
- Đấu nối đầu ra: Cấp nguồn đến tủ phân phối hoặc phụ tải theo thiết kế.
- Nối đất bảo vệ: Kết nối vỏ máy và các bộ phận kim loại cần bảo vệ với hệ thống PE.
- Kiểm tra cách điện và đấu nối: Thực hiện khi thiết bị đã được cô lập nguồn.
- Chạy thử không tải: Đo điện áp đầu ra và kiểm tra hoạt động của cơ cấu điều chỉnh.
- Đưa tải vào từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ.
- Kiểm tra sau vận hành: Rà soát điểm đấu nối, thiết bị bảo vệ và tình trạng hoạt động.
Lưu ý quan trọng: Dòng điện đầu ra tính toán của ổn áp 300KVA tại 380V khoảng 456A. Khi nguồn điện đầu vào thấp, dòng điện phía nguồn có thể lớn hơn đáng kể.
Những Lưu Ý Khi Sử Dụng Ổn Áp Standa 300KVA SH3-300KII
Để ổn áp hoạt động đúng chức năng, hệ thống cần đáp ứng các giới hạn về điện áp, công suất và điều kiện môi trường.
Những lưu ý quan trọng gồm:
- Không sử dụng ngoài dải điện áp thiết kế: Đặc biệt khi nguồn thường xuyên xuống dưới 304V.
- Không để phụ tải vượt giới hạn cho phép: Cần tính toán công suất biểu kiến và dòng điện thực tế.
- Theo dõi điện áp từng pha: Kiểm tra tình trạng mất cân bằng điện áp.
- Kiểm tra dòng khởi động: Tránh đóng đồng thời quá nhiều phụ tải lớn khi nguồn không đáp ứng.
- Bảo đảm khả năng tản nhiệt: Không đặt máy tại khu vực bí nhiệt hoặc nhiều bụi dẫn điện.
- Kiểm tra đầu nối: Phát hiện tiếp xúc kém và tình trạng phát nhiệt.
- Theo dõi cơ cấu điều chỉnh: Kiểm tra tiếng động hoặc chuyển động bất thường.
- Không nhầm ổn áp với UPS: Khi mất điện, ổn áp không có khả năng tự cung cấp nguồn.
- Không nhầm ổn áp với biến áp cách ly: Ổn áp thông thường không có chức năng phân tách điện giữa nguồn và phụ tải.
- Thực hiện kiểm tra định kỳ: Theo hướng dẫn kỹ thuật và điều kiện vận hành thực tế.
Nếu ổn áp thường xuyên điều chỉnh liên tục hoặc phát ra tiếng động bất thường, cần kiểm tra điện áp nguồn, đặc tính phụ tải và hệ thống điều khiển trước khi tiếp tục vận hành.
