Ổn Áp Standa 3 Pha 30KVA DR3-30KII Dải 160V-430V

Ổn Áp Standa 3 Pha 30KVA DR3-30KII

Ổn áp Standa 3 pha 30KVA DR3-30KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, cơ sở sản xuất, khu vực cuối đường dây hoặc nơi điện áp có thể tụt sâu vào giờ cao điểm. Máy có nhiệm vụ theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh trong phạm vi thiết kế trước khi cấp cho phụ tải phía sau.

Với công suất biểu kiến 30KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-30KII phù hợp với motor, tủ điều khiển, máy cơ khí, thiết bị sản xuất và các nhóm phụ tải 3 pha có tổng tải tương ứng.

Khi lựa chọn ổn áp 30KVA, cần xem xét đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, dòng khởi động của motor và số lượng thiết bị hoạt động cùng lúc. Công suất 30KVA là công suất biểu kiến, không nên mặc định tương đương 30kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 30KVA 3 Pha

Standa DR3-30KII được thiết kế cho hệ thống điện 3 pha có mức biến động điện áp lớn. Công suất 30KVA phù hợp với nhiều nhóm tải trong nhà xưởng nếu được tính toán đúng theo dòng điện và chế độ vận hành.

Những đặc điểm đáng chú ý gồm:

• Dải đầu vào 160V-430V: Phù hợp với nguồn điện 3 pha yếu hoặc thường xuyên dao động rộng.
• Công suất biểu kiến 30KVA: Đáp ứng nhóm phụ tải có tổng công suất nằm trong khả năng của máy.
• Điều chỉnh điện áp tự động: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế dành cho điện 3 pha: Phù hợp với motor, tủ điện, máy cơ khí và thiết bị công nghiệp.
• Hỗ trợ hạn chế ảnh hưởng của nguồn điện bất ổn: Giúp phụ tải phía sau làm việc trong điều kiện điện áp phù hợp hơn.
• Thích hợp cho khu vực điện yếu: Có thể cân nhắc tại nơi điện áp thường xuyên xuống thấp.
• Ứng dụng linh hoạt: Phù hợp với nhiều loại phụ tải khi được lựa chọn đúng theo dòng và đặc tính tải.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-30KII

Ổn áp Standa 3 pha 30KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp nguồn và thực hiện điều chỉnh khi điện áp tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy cấu hình của model thực tế.

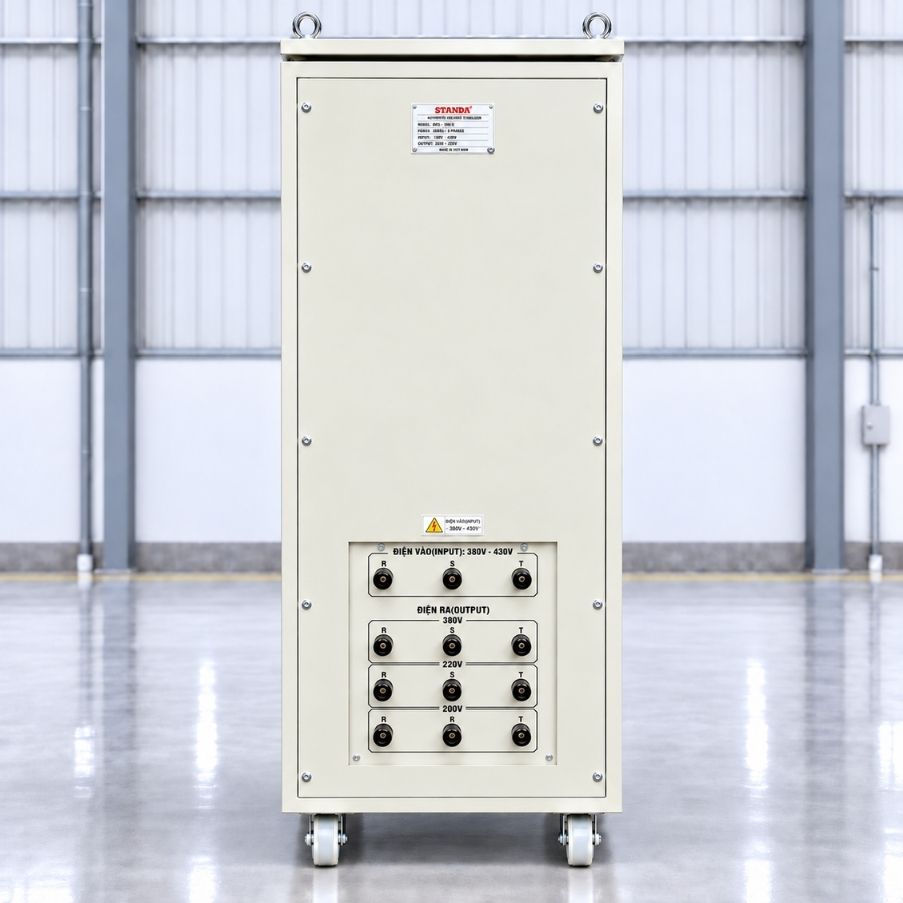

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Quá trình làm việc có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, thiết bị không chủ động chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3

Những thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được kiểm tra theo model hoặc tem máy thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho biết Standa DR3-30KII được thiết kế để hoạt động với nguồn điện 3 pha có mức dao động tương đối rộng.

Nếu thông số 160V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống:

• Nguồn điện tụt sâu vào giờ cao điểm.
• Nhà xưởng ở xa trạm biến áp.
• Khu vực cuối tuyến điện.
• Nguồn thay đổi mạnh theo số lượng máy đang hoạt động.
• Hệ thống có motor gây sụt áp khi khởi động.

Nếu điện áp thường xuyên xuống thấp hơn 160V, nên khảo sát lại nguồn và nguyên nhân gây sụt áp thay vì chỉ tăng công suất ổn áp.

Cũng cần lưu ý rằng dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 30KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standa 3 Pha 30KVA

Với công suất biểu kiến 30KVA, DR3-30KII phù hợp với nhiều hệ thống điện 3 pha có tổng tải tương ứng, đặc biệt tại những khu vực nguồn điện thường xuyên dao động mạnh.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và các thiết bị 3 pha phù hợp.
• Motor 3 pha: Sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của máy.
• Tủ điều khiển công nghiệp: Hỗ trợ duy trì điều kiện điện áp phù hợp hơn cho hệ thống.
• Máy sản xuất: Có thể cấp điện cho một hoặc nhiều thiết bị có tổng tải tương ứng.
• Máy bơm, quạt công nghiệp: Phù hợp sau khi kiểm tra dòng điện và đặc tính khởi động.
• Máy móc chuyên dụng: Sử dụng khi yêu cầu điện áp và công suất tương thích.
• Nhóm phụ tải trong nhà xưởng: Có thể cấp riêng cho một khu vực sản xuất.

Mỗi loại tải có đặc tính khác nhau, vì vậy không nên đánh giá motor, máy hàn, biến tần hoặc tải điện tử chỉ bằng cách cộng tổng số kW.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 30KVA

Trước khi lắp đặt Standa DR3-30KII, cần khảo sát nguồn điện và đặc tính phụ tải. Việc đấu nối hệ thống 3 pha nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Đo khi tải lớn hoạt động: Xác định mức điện áp thấp nhất thực tế.
• Xác nhận dải đầu vào: Bảo đảm nguồn phù hợp với 160V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB cần được lựa chọn theo đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phụ tải có motor.
• Nối đất PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình chạy thử.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi quá nóng, ẩm hoặc nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, MCCB và các điểm kết nối trong quá trình sử dụng.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, vì điều kiện tải, chiều dài tuyến và phương pháp lắp đặt của mỗi hệ thống có thể khác nhau.
