Ổn Áp Standa 3 Pha 30KVA SH3-30KII Dải 260V-430V

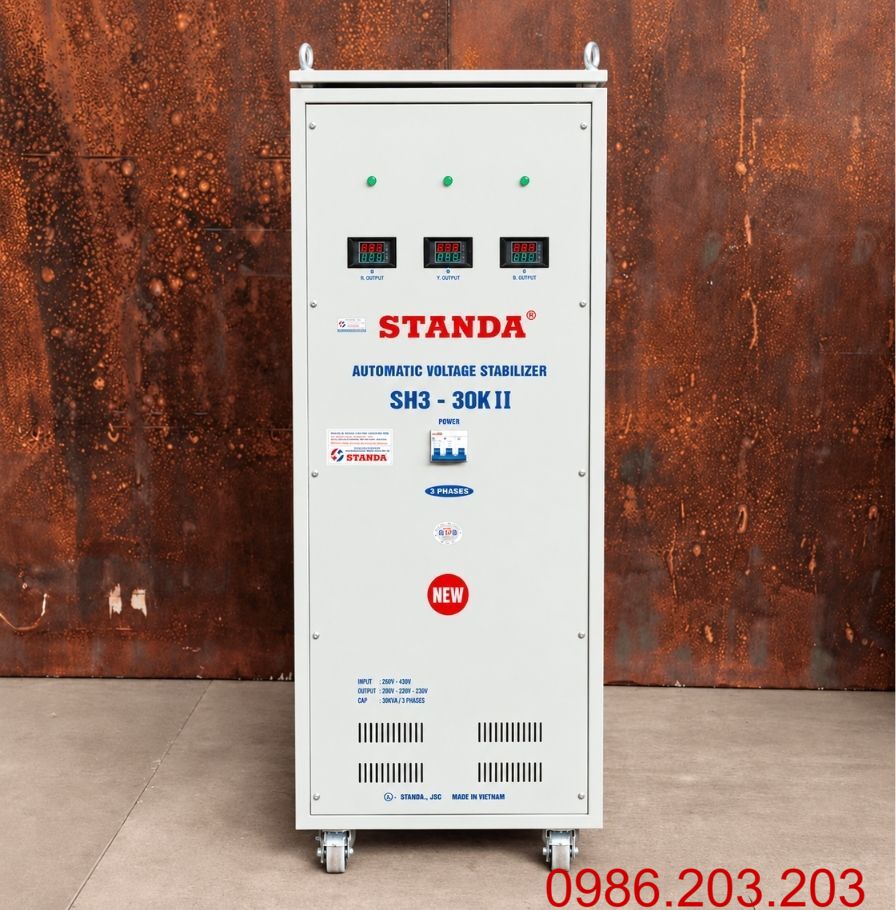

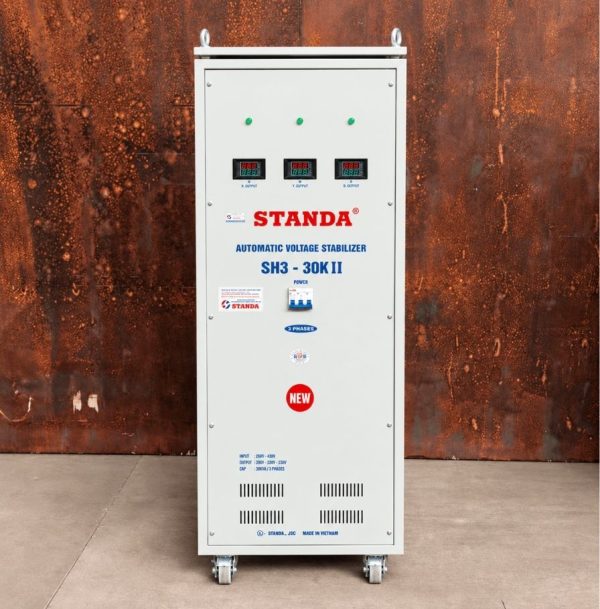

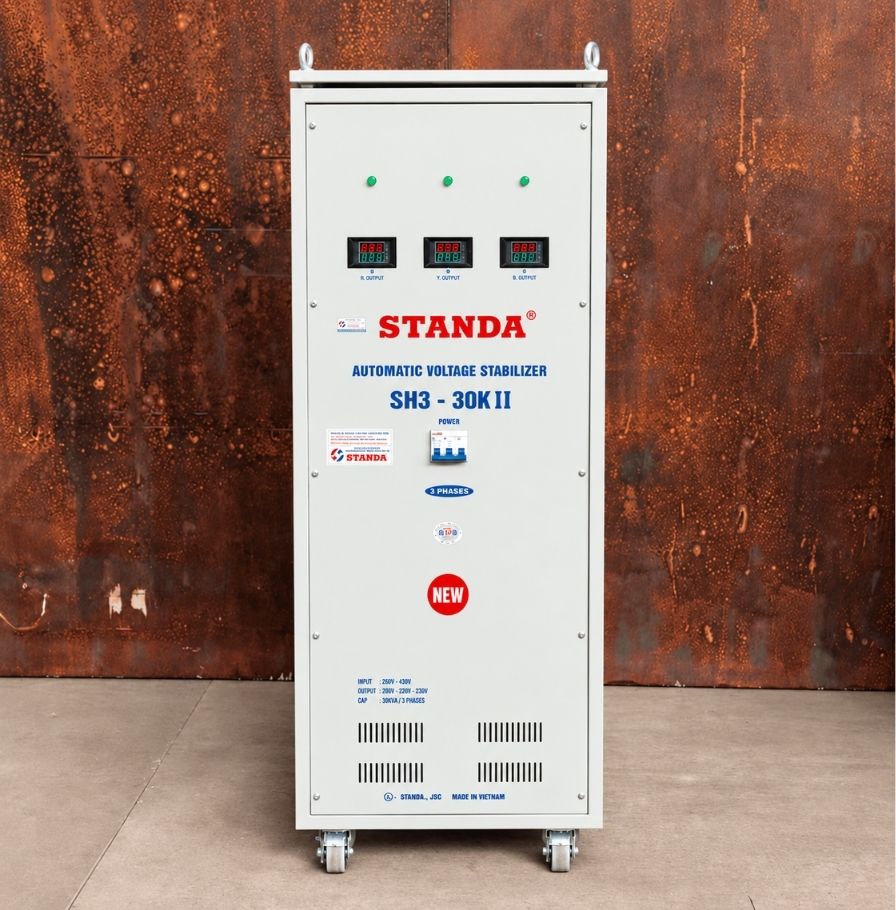

Ổn Áp Standa 3 Pha 30KVA SH3-30KII

Ổn áp Standa 3 pha 30KVA SH3-30KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha tại nhà xưởng, cơ sở sản xuất và các khu vực có nguồn điện thường xuyên tăng giảm theo tải. Máy phù hợp với những nơi điện áp có dao động nhưng mức thấp nhất chủ yếu vẫn nằm trong khoảng từ 260V trở lên.

Với công suất biểu kiến 30KVA, model SH3-30KII có thể phục vụ nhiều nhóm phụ tải như motor, máy cơ khí, tủ điều khiển, thiết bị sản xuất và hệ thống điện 3 pha có tổng tải phù hợp. Máy liên tục theo dõi điện áp nguồn và thực hiện điều chỉnh khi điện áp tăng hoặc giảm trong phạm vi thiết kế.

Khi lựa chọn ổn áp 30KVA, không nên chỉ cộng tổng số kW của thiết bị. Cần kiểm tra đồng thời điện áp thực tế, dòng từng pha, hệ số công suất, dòng khởi động của motor và số lượng thiết bị hoạt động cùng lúc để xác định chính xác khả năng đáp ứng.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 3 Pha 30KVA

Standa SH3-30KII được thiết kế cho nguồn điện 3 pha có điện áp biến động trong phạm vi 260V-430V. Công suất 30KVA phù hợp với nhiều hệ thống sản xuất quy mô vừa hoặc từng nhóm máy riêng biệt trong nhà xưởng.

Một số đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với khu vực nguồn điện 3 pha có tình trạng thấp áp hoặc cao áp nhưng không thường xuyên tụt quá sâu.
• Công suất biểu kiến 30KVA: Đáp ứng các nhóm phụ tải 3 pha có tổng công suất và dòng điện nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Máy theo dõi điện áp nguồn và thực hiện bù tăng hoặc giảm khi có sự thay đổi.
• Thiết kế cho hệ thống 3 pha: Phù hợp với motor, máy sản xuất, máy cơ khí và tủ điện công nghiệp.
• Hỗ trợ giảm ảnh hưởng của điện áp bất ổn: Giúp phụ tải phía sau hoạt động trong điều kiện nguồn phù hợp hơn.
• Phù hợp vận hành tại nhà xưởng: Có thể sử dụng cho một nhóm thiết bị hoặc một khu vực sản xuất riêng.
• Dễ kết hợp với hệ thống điện hiện hữu: Khi công suất, dòng tải và phương án bảo vệ được tính toán phù hợp.

Khả năng quá tải, sai số điện áp đầu ra và cấu hình bảo vệ cụ thể cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model SH3-30KII thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standa 3 pha 30KVA hoạt động dựa trên việc liên tục giám sát điện áp đầu vào và điều chỉnh khi điện áp lệch khỏi mức yêu cầu. Các bộ phận bên trong phối hợp với nhau để thực hiện quá trình ổn áp tự động.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo lệnh từ mạch điều khiển.
• Thiết bị đóng cắt và bảo vệ: Phụ thuộc vào cấu hình sản phẩm thực tế.

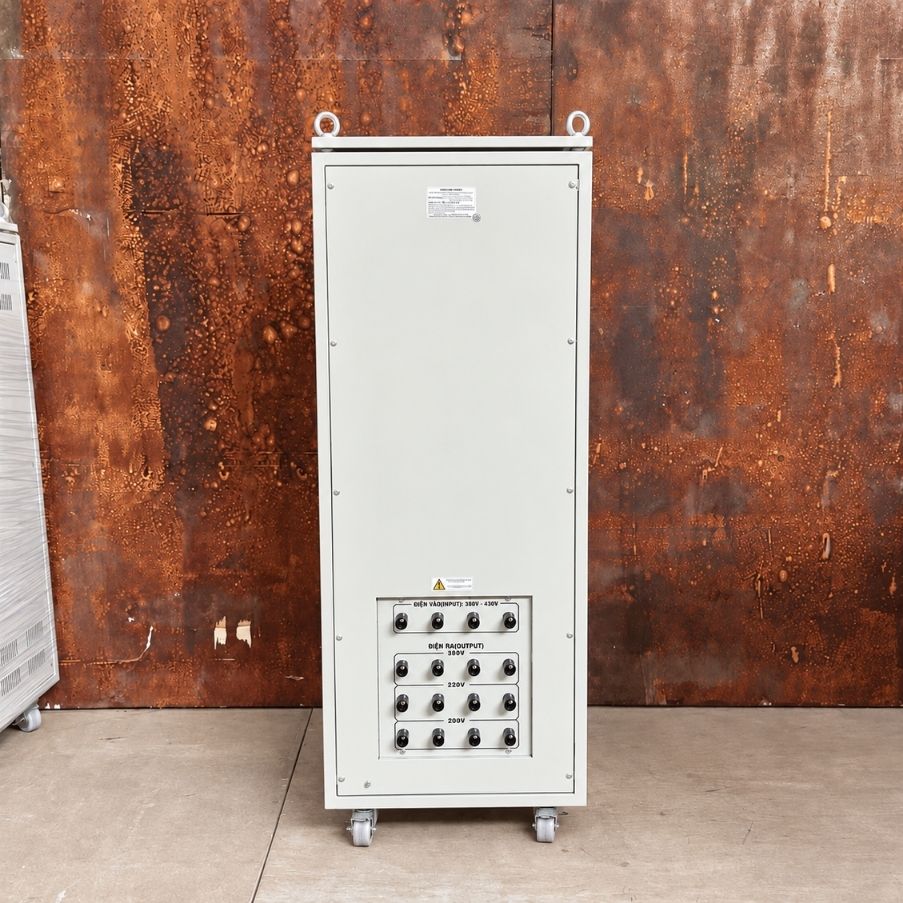

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với máy và phụ tải.
• Vỏ máy: Bảo vệ các linh kiện và bộ phận dẫn điện bên trong.

Nguyên lý hoạt động có thể hình dung theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh tăng hoặc giảm → Cấp nguồn cho phụ tải

Ổn áp chỉ thực hiện chức năng điều chỉnh điện áp, không có chức năng biến đổi tần số. Nếu nguồn đầu vào là 50Hz thì ổn áp không tự chuyển thành 60Hz.

Thông Số Cơ Bản Của Standa SH3-30KII

Ổn áp Standa SH3-30KII thuộc nhóm thiết bị ổn áp 3 pha công suất 30KVA, phù hợp với nguồn điện dao động trong dải 260V-430V.

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc tài liệu kỹ thuật của sản phẩm thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết máy được thiết kế để thực hiện chức năng ổn áp khi điện áp nguồn 3 pha nằm trong phạm vi này.

Nếu 260V-430V được tính theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này thường phù hợp với:

• Điện áp tụt vào giờ cao điểm: Khi nhiều máy trong khu vực cùng hoạt động.
• Nhà xưởng cách xa trạm biến áp: Đường dây dài làm tăng mức sụt áp.
• Nguồn điện thay đổi theo tải: Điện áp cao hoặc thấp tùy thời điểm.
• Hệ thống có nhiều motor: Dòng khởi động có thể làm nguồn bị giảm tạm thời.
• Khu vực sản xuất có nguồn chưa ổn định: Điện áp dao động nhưng vẫn chủ yếu nằm trong khoảng 260V-430V.

Nếu điện áp thường xuyên xuống dưới 260V, nên khảo sát lại nguồn và cân nhắc dòng ổn áp có dải đầu vào rộng hơn.

Cũng cần lưu ý rằng dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 30KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc thiết kế của model và điều kiện vận hành.

So Sánh Khả Năng Kéo Điện Của 2 Dải 160V Và 260V

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standa 3 Pha 30KVA

Với công suất 30KVA, SH3-30KII phù hợp với nhiều hệ thống điện công nghiệp quy mô vừa, đặc biệt khi cần ổn định nguồn cho một nhóm thiết bị riêng.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Cấp nguồn cho máy gia công, motor và thiết bị cơ khí có tổng tải phù hợp.
• Tủ điện điều khiển: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Motor 3 pha: Sử dụng khi dòng vận hành và dòng khởi động nằm trong khả năng của máy.
• Máy CNC và thiết bị sản xuất: Có thể sử dụng khi yêu cầu nguồn và đặc tính tải tương thích.
• Máy bơm, quạt công nghiệp: Phù hợp sau khi kiểm tra công suất và phương thức khởi động.
• Dây chuyền sản xuất nhỏ: Cấp điện cho nhóm thiết bị có tổng tải phù hợp.
• Nhà xưởng có nguồn điện dao động: Hỗ trợ ổn định điện áp trước khi cấp cho phụ tải.

Trước khi sử dụng cần khảo sát thực tế vì cùng tổng công suất nhưng motor, máy hàn, biến tần và tải điện tử có thể tạo ra những đặc tính dòng điện rất khác nhau.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 30KVA

Với công suất 30KVA, quá trình lắp đặt cần được thực hiện bởi người có chuyên môn về hệ thống điện 3 pha. Trước khi đưa máy vào vận hành, nên khảo sát cả nguồn điện và phụ tải để tránh lựa chọn sai dải hoặc sai công suất.

Một số bước quan trọng gồm:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm trong ngày.
• Xác nhận dải điện áp: Bảo đảm nguồn thực tế phù hợp với khoảng 260V-430V.
• Kiểm tra tải: Xác định tổng tải và các thiết bị hoạt động đồng thời.
• Đấu đúng đầu vào, đầu ra: Thực hiện theo sơ đồ của máy.
• Lựa chọn dây dẫn: Căn cứ dòng điện, chiều dài cáp và phương pháp đi dây.
• Lựa chọn thiết bị bảo vệ: MCCB cần được tính theo điều kiện hệ thống thực tế.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phía sau có motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Đo điện áp đầu ra trước khi đóng tải.
• Tăng tải từng bước: Theo dõi dòng R, S và T.
• Kiểm tra nhiệt: Quan sát đầu cốt, dây dẫn, MCCB và các điểm tiếp xúc.
• Bố trí thông thoáng: Không che kín các vị trí tản nhiệt của máy.
• Bảo trì định kỳ: Vệ sinh và kiểm tra lại các điểm kết nối sau thời gian sử dụng.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho tất cả công trình, bởi điều kiện đường dây và đặc tính tải ở mỗi hệ thống là khác nhau.
