Ổn Áp Standa 3 Pha 3KVA DR3-3KII Dải 160V-430V

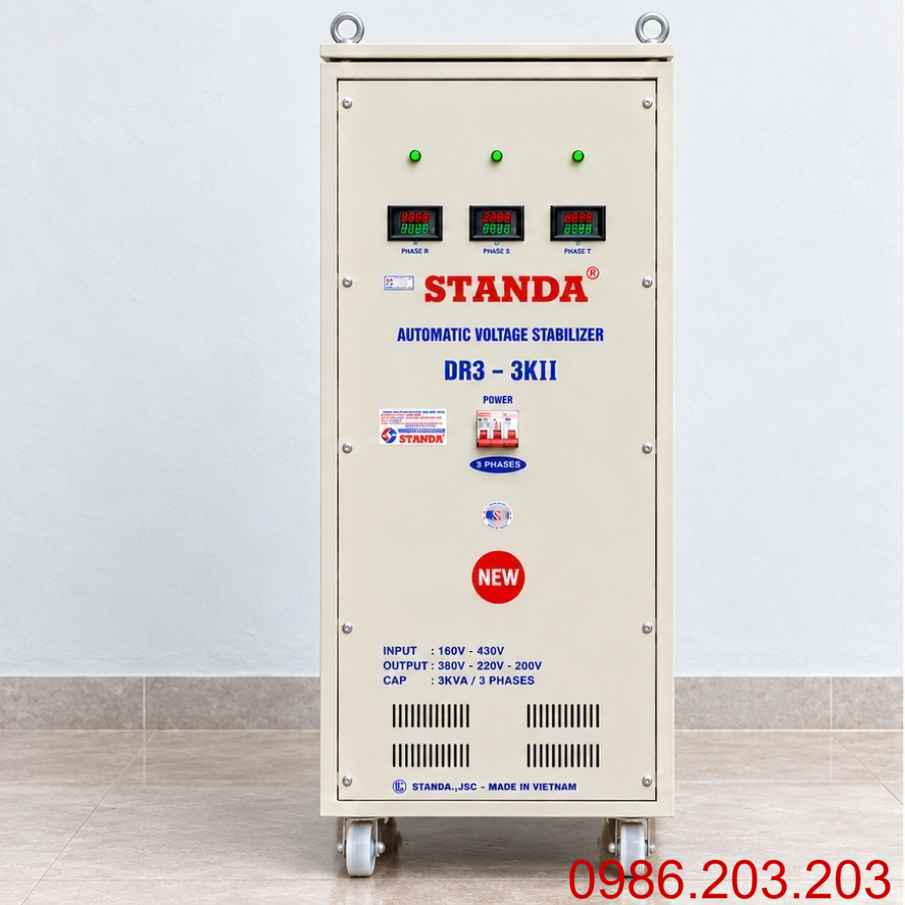

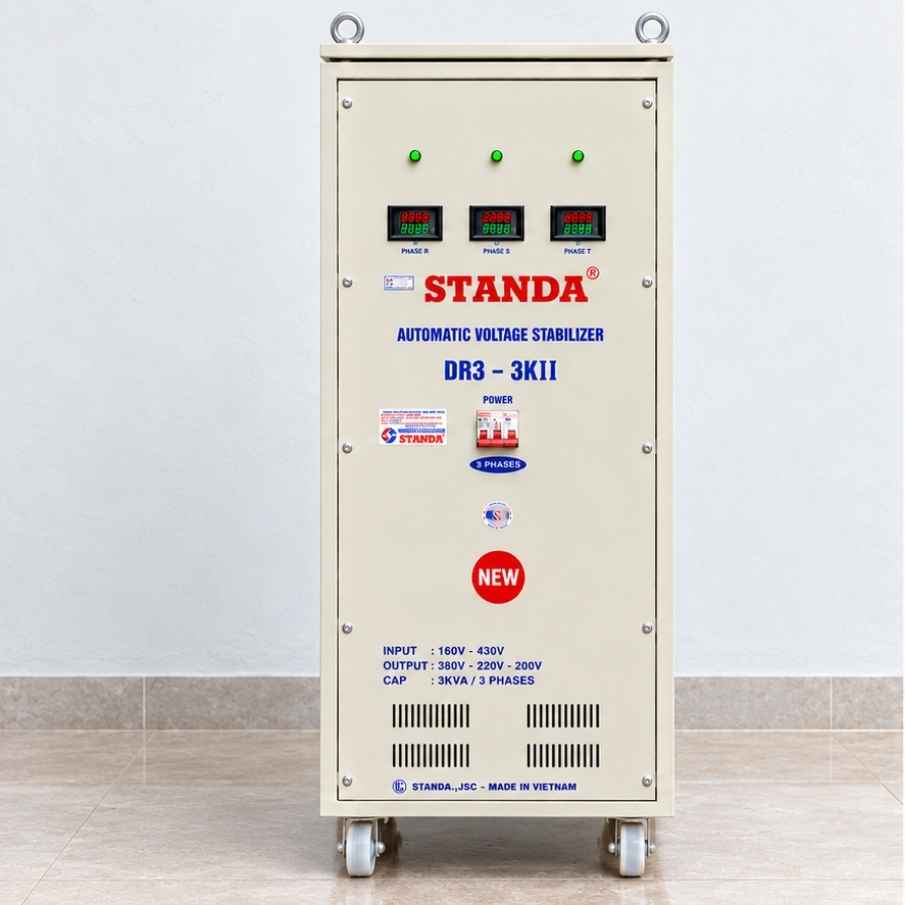

Ổn Áp Standa 3 Pha 3KVA DR3-3KII

Ổn áp Standa 3 pha 3KVA DR3-3KII dải 160V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có công suất tải nhỏ, đặc biệt phù hợp tại những khu vực thường xuyên xảy ra tình trạng điện yếu, điện áp dao động hoặc sụt sâu vào một số thời điểm trong ngày.

Với công suất biểu kiến 3KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-3KII có thể sử dụng cho tủ điều khiển, motor công suất nhỏ, thiết bị cơ khí và các phụ tải 3 pha có thông số phù hợp. Thiết bị liên tục theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh điện áp trong phạm vi thiết kế trước khi cấp cho phụ tải phía sau.

Khi lựa chọn ổn áp Standa 3KVA, cần xem xét điện áp thực tế, dòng tải, hệ số công suất, đặc tính phụ tải và dòng khởi động nếu hệ thống có motor. Công suất 3KVA là công suất biểu kiến, vì vậy không nên mặc định tương đương 3kW trong mọi trường hợp.

Ổn Áp Standa DR3-3KII Phù Hợp Với Hệ Thống Điện Nào?

Standa DR3-3KII phù hợp với những hệ thống điện 3 pha có tải nhỏ nhưng nguồn đầu vào thường xuyên biến động. Dải điện áp rộng giúp model này thích ứng tốt hơn với những khu vực có tình trạng thấp áp rõ rệt hoặc điện áp thay đổi đáng kể theo thời điểm sử dụng.

Một số trường hợp có thể cân nhắc sử dụng:

• Nguồn điện 3 pha thường xuyên yếu: Điện áp giảm đáng kể vào giờ cao điểm hoặc khi nhiều thiết bị cùng hoạt động.
• Nhà xưởng ở cuối đường dây: Khoảng cách cấp điện dài có thể làm gia tăng hiện tượng sụt áp.
• Tủ điều khiển 3 pha: Cần nguồn điện ổn định hơn để duy trì quá trình vận hành.
• Motor công suất nhỏ: Có thể sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của máy.
• Máy móc chuyên dụng: Phù hợp khi công suất, dòng điện và điện áp sử dụng tương thích.
• Nhóm tải riêng biệt: Có thể cấp cho một nhóm thiết bị thay vì toàn bộ hệ thống sản xuất.

Trước khi lựa chọn, nên đo điện áp ở nhiều thời điểm trong ngày để xác định nguồn thực tế có cần sử dụng dải 160V-430V hay không.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 3KVA 3 Pha

Standa DR3-3KII được thiết kế cho hệ thống điện 3 pha có mức dao động điện áp tương đối lớn. Với nhóm tải công suất nhỏ, việc lựa chọn đúng dải đầu vào và đúng khả năng tải là yếu tố quan trọng để thiết bị vận hành phù hợp.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có nguồn điện 3 pha dao động rộng, thường xuyên xuất hiện thấp áp hoặc cao áp.
• Công suất biểu kiến 3KVA: Thích hợp với các phụ tải 3 pha nhỏ có tổng tải phù hợp.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế dành cho điện 3 pha: Có thể sử dụng cho tủ điều khiển, motor nhỏ và các thiết bị công nghiệp tương ứng.
• Hỗ trợ hạn chế ảnh hưởng của nguồn điện bất ổn: Giúp thiết bị phía sau làm việc trong điều kiện điện áp phù hợp hơn.
• Ứng dụng linh hoạt: Phù hợp với phòng kỹ thuật, xưởng quy mô nhỏ hoặc một nhóm phụ tải riêng.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của sản phẩm thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-3KII

Ổn áp Standa 3 pha 3KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và thực hiện điều chỉnh khi nguồn tăng hoặc giảm so với mức yêu cầu. Các bộ phận bên trong phối hợp với nhau để đưa điện áp đầu ra về mức phù hợp theo thiết kế của máy.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện quá trình tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu điều khiển.
• Cơ cấu điều chỉnh điện áp: Thực hiện thay đổi điện áp theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Cấu hình cụ thể tùy thuộc model thực tế.

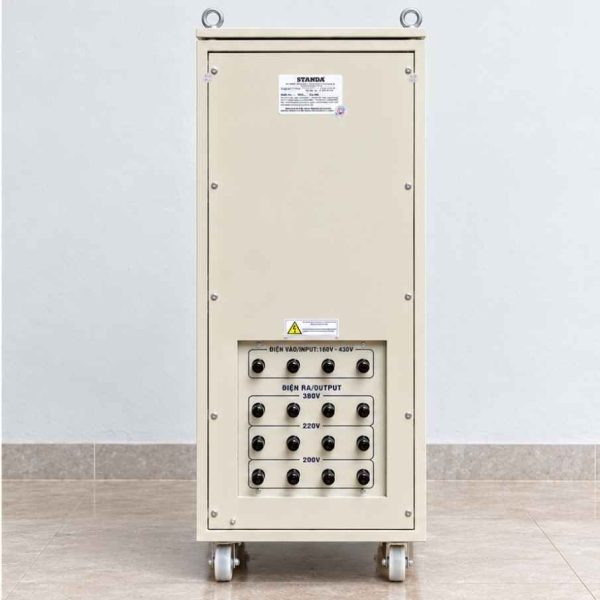

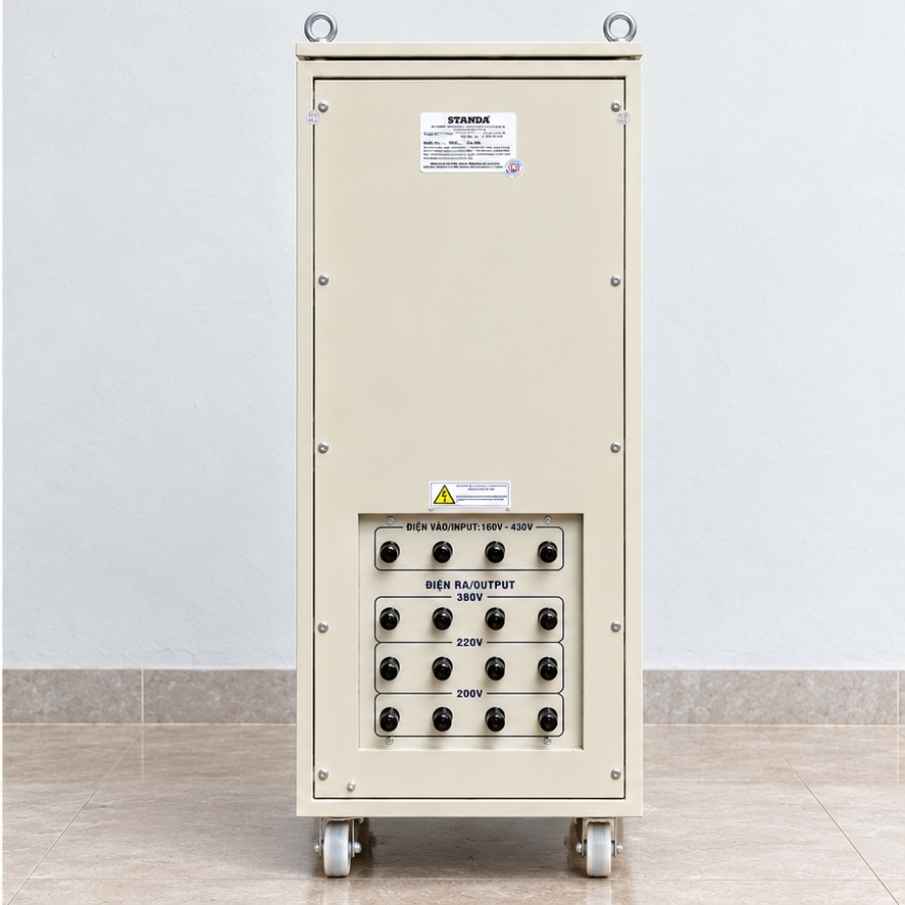

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ linh kiện, cuộn dây và các bộ phận dẫn điện bên trong.

Quá trình hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không có chức năng tự chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3-3KII

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế trước khi lắp đặt.

Ứng Dụng Của Ổn Áp Standa 3 Pha 3KVA

Với công suất biểu kiến 3KVA, DR3-3KII phù hợp hơn với các nhóm phụ tải 3 pha nhỏ thay vì những dây chuyền sản xuất có công suất lớn.

Một số ứng dụng phù hợp gồm:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì điện áp phù hợp cho hệ thống điều khiển có tải nhỏ.
• Motor công suất nhỏ: Có thể sử dụng nếu dòng định mức và dòng khởi động nằm trong khả năng của ổn áp.
• Máy cơ khí nhỏ: Phù hợp với thiết bị có tổng tải tương ứng.
• Thiết bị đo lường và kiểm soát: Hỗ trợ nguồn điện ổn định hơn cho những hệ thống có yêu cầu phù hợp.
• Máy móc chuyên dụng: Sử dụng khi điện áp và công suất tương thích với máy.
• Xưởng sản xuất quy mô nhỏ: Có thể cấp nguồn cho một nhóm phụ tải riêng biệt.

Trước khi lựa chọn, nên kiểm tra công suất thực tế, dòng định mức và chế độ vận hành của phụ tải thay vì chỉ dựa vào công suất danh nghĩa.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 3KVA

Trước khi lắp đặt DR3-3KII, cần khảo sát nguồn điện và xác định rõ đặc tính của phụ tải. Việc đấu nối điện 3 pha nên được thực hiện bởi kỹ thuật viên có chuyên môn để bảo đảm đúng sơ đồ và hạn chế sai sót trong quá trình vận hành.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R để đánh giá tình trạng thực tế của cả ba pha.
• Xác nhận đúng dải đầu vào: Bảo đảm nguồn điện nằm trong phạm vi làm việc của máy.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của sản phẩm.
• Lựa chọn dây dẫn phù hợp: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: Lựa chọn phù hợp với dòng điện và đặc tính hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phía sau có motor 3 pha.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi kết nối phụ tải.
• Đưa tải vào từng bước: Theo dõi điện áp và dòng điện trên từng pha.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh khu vực ẩm ướt, nhiệt độ cao hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, điểm nối và tình trạng vận hành trong quá trình sử dụng.
