Ổn Áp Standa 3 Pha 3KVA SH3-3KII Dải 260V-430V

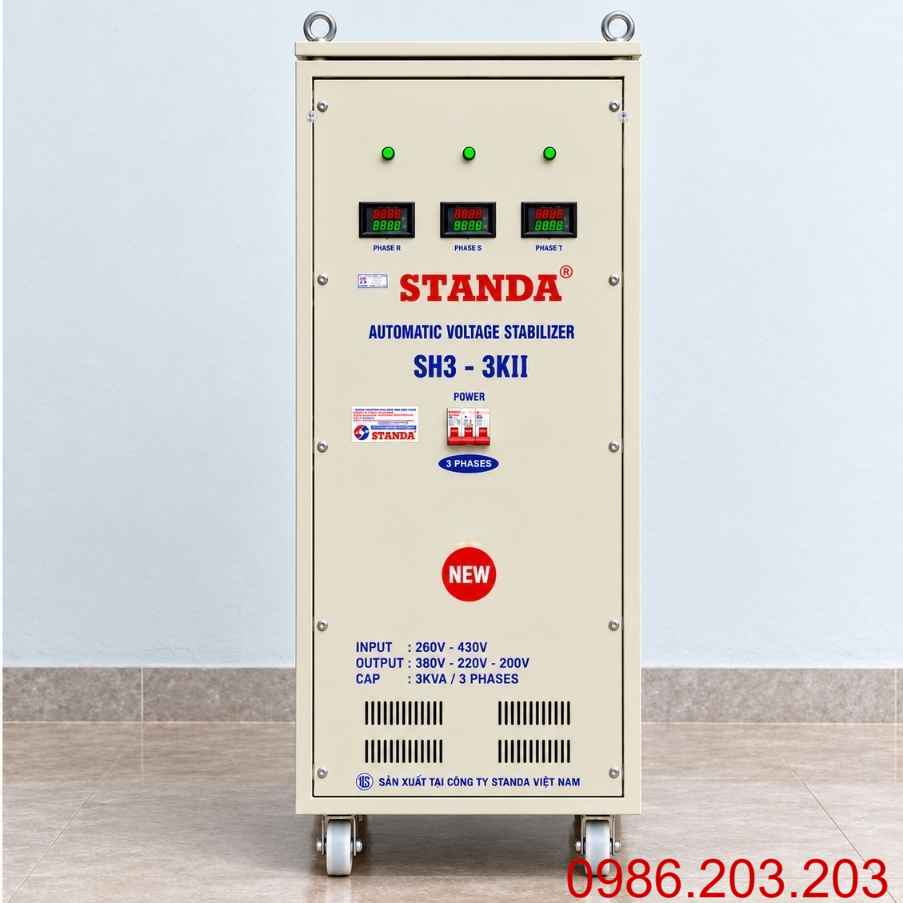

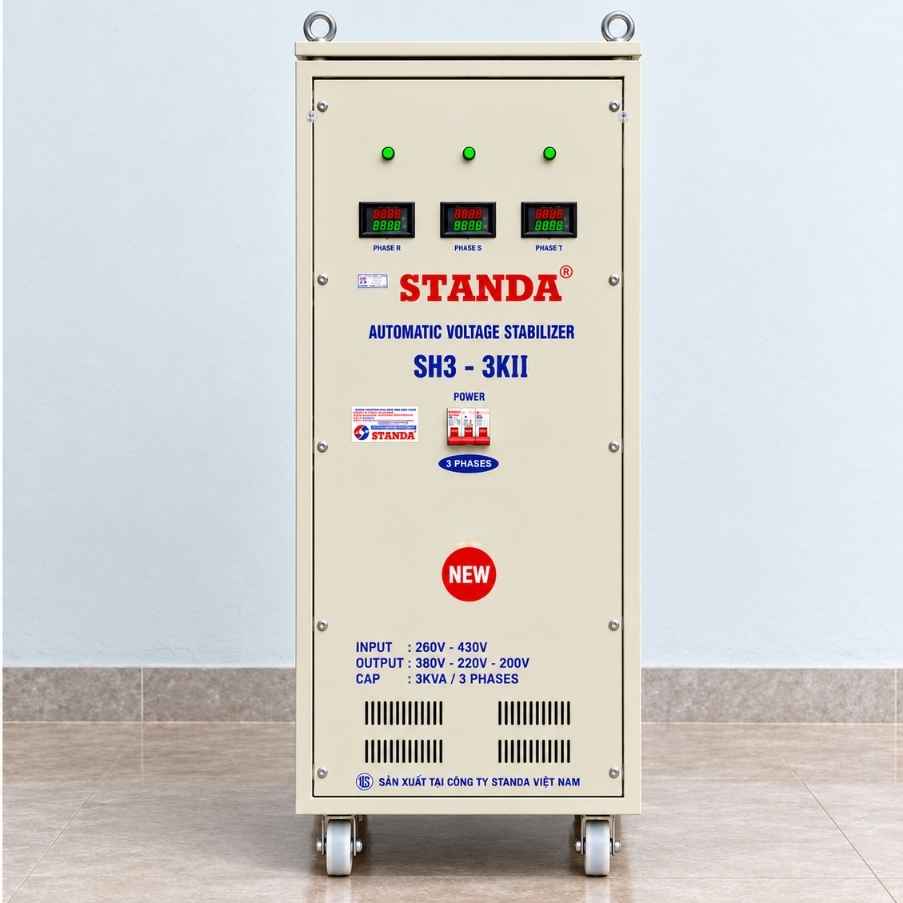

Ổn Áp Standa 3 Pha 3KVA SH3-3KII

Ổn áp Standa 3 pha 3KVA SH3-3KII dải 260V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có công suất tải nhỏ, phù hợp với khu vực nguồn điện thường xuyên dao động nhưng không bị sụt quá sâu. Máy có nhiệm vụ theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế, từ đó giúp các thiết bị phía sau làm việc trong điều kiện điện áp ổn định và phù hợp hơn.

Với công suất biểu kiến 3KVA cùng dải điện áp đầu vào 260V-430V, model SH3-3KII có thể sử dụng cho tủ điều khiển, motor công suất nhỏ, máy cơ khí và các phụ tải 3 pha có thông số tương ứng.

Khi lựa chọn ổn áp Standa 3KVA, cần xem xét đồng thời điện áp nguồn thực tế, dòng tải, hệ số công suất, đặc tính thiết bị và dòng khởi động nếu có motor. Công suất 3KVA là công suất biểu kiến, vì vậy không nên mặc định tương đương 3kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 3KVA 3 Pha

Standa SH3-3KII được thiết kế tập trung vào khả năng ổn định điện áp cho các phụ tải 3 pha nhỏ, phù hợp với những khu vực có nguồn điện dao động ở mức vừa phải.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn 3 pha có hiện tượng thấp áp hoặc cao áp nhưng không tụt quá sâu.
• Công suất biểu kiến 3KVA: Thích hợp với các phụ tải 3 pha nhỏ có tổng tải phù hợp.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp với tủ điện, motor nhỏ và các thiết bị công nghiệp tương ứng.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp phụ tải phía sau nhận nguồn điện phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng tại xưởng nhỏ, phòng kỹ thuật hoặc một nhóm tải riêng biệt.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của SH3-3KII

Ổn áp Standa 3 pha 3KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp nguồn và thực hiện điều chỉnh khi điện áp tăng hoặc giảm khỏi mức yêu cầu.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp đầu vào và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình cụ thể của máy.

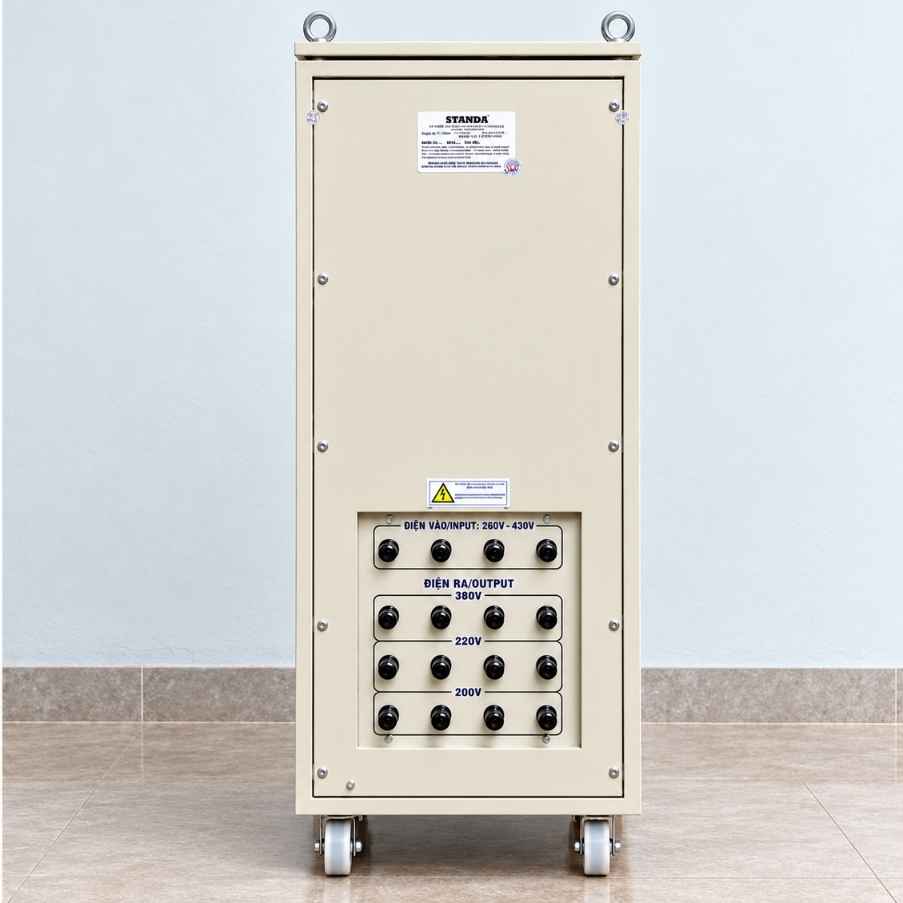

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với phụ tải.
• Vỏ máy: Bảo vệ linh kiện và các bộ phận dẫn điện bên trong.

Quá trình hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa SH3-3KII

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc tài liệu kỹ thuật thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết Standa SH3-3KII được thiết kế để làm việc khi nguồn điện 3 pha nằm trong phạm vi này. Đây là dải phù hợp với những khu vực có nguồn dao động nhưng không thường xuyên tụt xuống mức quá thấp.

Nếu thông số 260V-430V được tính theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này thường phù hợp với:

• Điện áp giảm vào giờ cao điểm: Khi nhiều phụ tải cùng hoạt động.
• Nguồn tăng giảm theo tải: Điện áp thay đổi theo số lượng thiết bị đang vận hành.
• Nhà xưởng có đường dây tương đối dài: Có thể xuất hiện sụt áp tại điểm sử dụng.
• Hệ thống có motor: Dòng khởi động có thể làm điện áp giảm trong thời gian ngắn.
• Nguồn điện chưa ổn định hoàn toàn: Điện áp dao động nhưng phần lớn vẫn nằm trong dải thiết kế.

Nếu điện áp thường xuyên thấp hơn 260V, nên khảo sát lại nguồn và cân nhắc model có dải đầu vào rộng hơn.

Ngoài ra, dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 3KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

So Sánh Khả Năng Kéo Điện Của Dải 160V Và 260V

Trong hệ thống ổn áp 3 pha, năng lực kéo điện thể hiện khả năng bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn. Tùy thuộc vào thực trạng lưới điện, thiết bị được phân chia thành các dải chính:

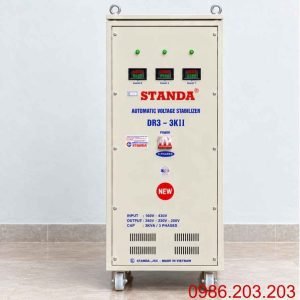

• Dải 160V (từ 160V đến 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha, duy trì dòng điện liên tục không ngắt quãng.

• Dải 260V (từ 260V đến 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra sụt áp sâu. Giới hạn nhận điện vào thấp nhất là 260V mỗi pha, tối ưu hiệu suất truyền tải trong điều kiện lưới điện tốt hơn.

Ổn Áp Standa SH3-3KII Phù Hợp Với Hệ Thống Điện Nào?

Standa SH3-3KII phù hợp với những hệ thống điện 3 pha có tải nhỏ và điện áp đầu vào chủ yếu nằm trong khoảng 260V-430V. Đây là lựa chọn phù hợp khi nguồn điện có dao động nhưng chưa đến mức cần sử dụng dải đầu vào quá rộng.

Một số trường hợp có thể cân nhắc sử dụng:

• Nguồn 3 pha giảm vào giờ cao điểm: Điện áp thấp hơn mức danh định khi nhiều thiết bị cùng hoạt động.
• Xưởng sản xuất nhỏ: Phù hợp với một nhóm máy hoặc khu vực tải riêng.
• Tủ điều khiển 3 pha: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Motor công suất nhỏ: Sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của ổn áp.
• Máy cơ khí nhỏ: Phù hợp với thiết bị có công suất và điện áp tương thích.
• Phòng kỹ thuật: Có thể cấp nguồn cho các nhóm phụ tải 3 pha riêng biệt.

Trước khi lựa chọn, nên đo điện áp tại nhiều thời điểm trong ngày, đặc biệt vào lúc tải lớn hoạt động, để xác định mức thấp nhất có còn nằm trong dải 260V-430V hay không.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 3KVA

Trước khi lắp đặt SH3-3KII, cần khảo sát nguồn điện và xác định rõ đặc tính của phụ tải. Việc đấu nối điện 3 pha nên được thực hiện bởi người có chuyên môn để hạn chế sai sót và bảo đảm vận hành đúng kỹ thuật.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R.
• Xác nhận đúng dải đầu vào: Bảo đảm nguồn thực tế phù hợp với 260V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: Lựa chọn theo dòng điện và đặc tính hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phụ tải sử dụng motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình vận hành.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi ẩm, nóng hoặc nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và tình trạng vận hành của máy.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi điều kiện tải, chiều dài đường dây và phương pháp lắp đặt có thể khác nhau.
