Ổn Áp Standa 3 Pha 45KVA DR3-45KII Dải 160V-430V

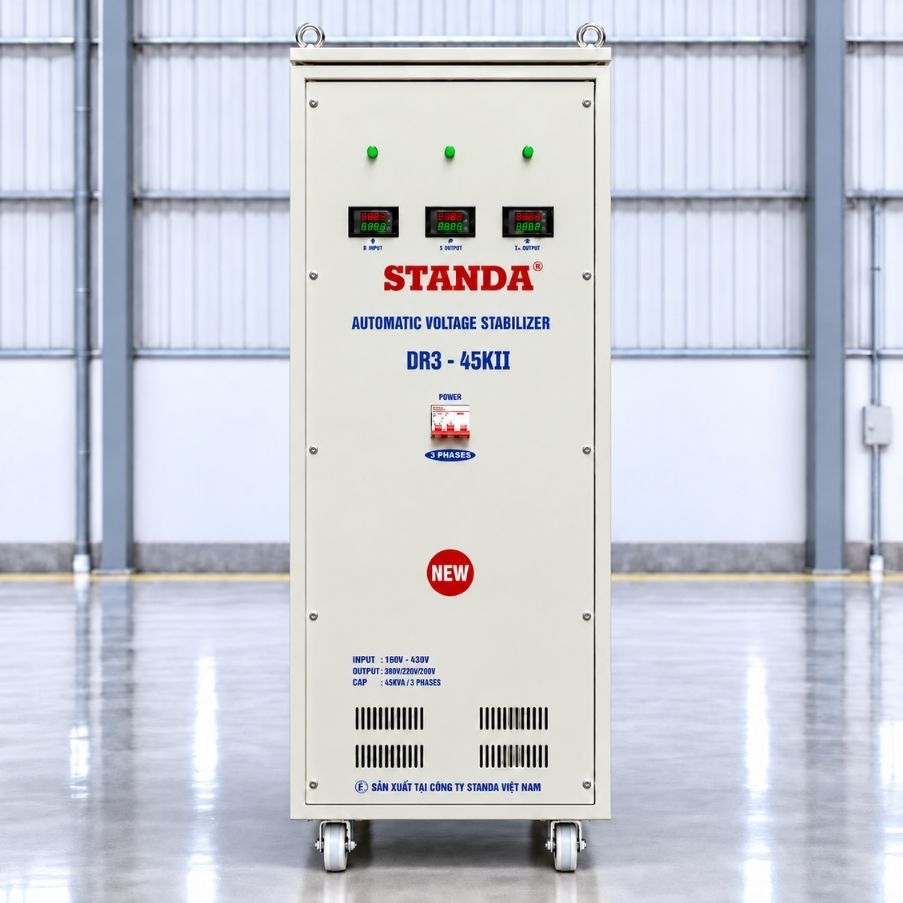

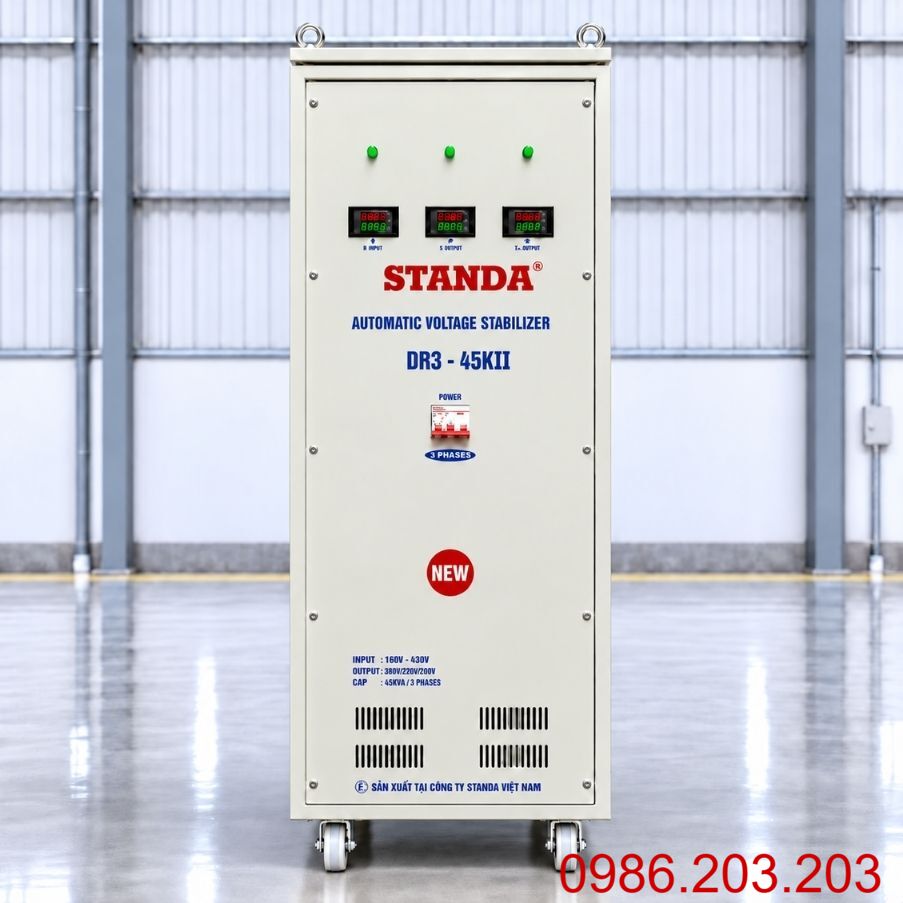

Ổn Áp Standa 3 Pha 45KVA DR3-45KII

Ổn áp Standa 3 pha 45KVA DR3-45KII dải 160V-430V là thiết bị ổn định điện áp được thiết kế cho các hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, cơ sở sản xuất, khu vực cuối đường dây hoặc những nơi điện áp có thể sụt sâu vào giờ cao điểm.

Với công suất biểu kiến 45KVA và dải điện áp đầu vào rộng 160V-430V, DR3-45KII phù hợp với motor 3 pha, máy cơ khí, tủ điều khiển, thiết bị sản xuất và các nhóm phụ tải có tổng công suất nằm trong khả năng của máy. Trong quá trình vận hành, ổn áp liên tục theo dõi điện áp nguồn và tự động điều chỉnh tăng hoặc giảm trong phạm vi thiết kế trước khi cấp điện cho tải.

Khi lựa chọn ổn áp 45KVA, cần đánh giá đồng thời điện áp thấp nhất của nguồn, dòng tải từng pha, hệ số công suất, dòng khởi động của motor, số thiết bị vận hành đồng thời và đặc tính tải thực tế. Không nên mặc định 45KVA tương đương 45kW vì đây là hai đại lượng công suất khác nhau.

Điểm Nổi Bật Của Ổn Áp Standa 45KVA 3 Pha

Standa DR3-45KII được thiết kế cho hệ thống điện 3 pha có biên độ dao động lớn. Dải đầu vào rộng là lợi thế đáng chú ý tại những khu vực điện áp không chỉ dao động nhẹ mà có thể giảm sâu khi phụ tải tăng.

Một số đặc điểm nổi bật gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với nguồn điện 3 pha yếu hoặc có mức dao động lớn.
• Công suất biểu kiến 45KVA: Đáp ứng các nhóm phụ tải có tổng công suất và dòng điện phù hợp với khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống liên tục giám sát nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế dành cho điện 3 pha: Phù hợp với motor, tủ điện, máy cơ khí và nhiều thiết bị công nghiệp.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp phụ tải phía sau được cấp nguồn trong điều kiện phù hợp hơn.
• Phù hợp với môi trường sản xuất: Có thể sử dụng cho xưởng cơ khí, khu vực máy móc hoặc một cụm phụ tải riêng.
• Dải làm việc rộng: Đặc biệt phù hợp với những nơi điện áp thường xuyên xuống thấp hơn khả năng làm việc của dòng dải hẹp.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-45KII

Ổn áp Standa 3 pha 45KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và tự động điều chỉnh khi nguồn điện tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện chức năng tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu điều khiển.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo lệnh từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy thuộc cấu hình cụ thể của model.

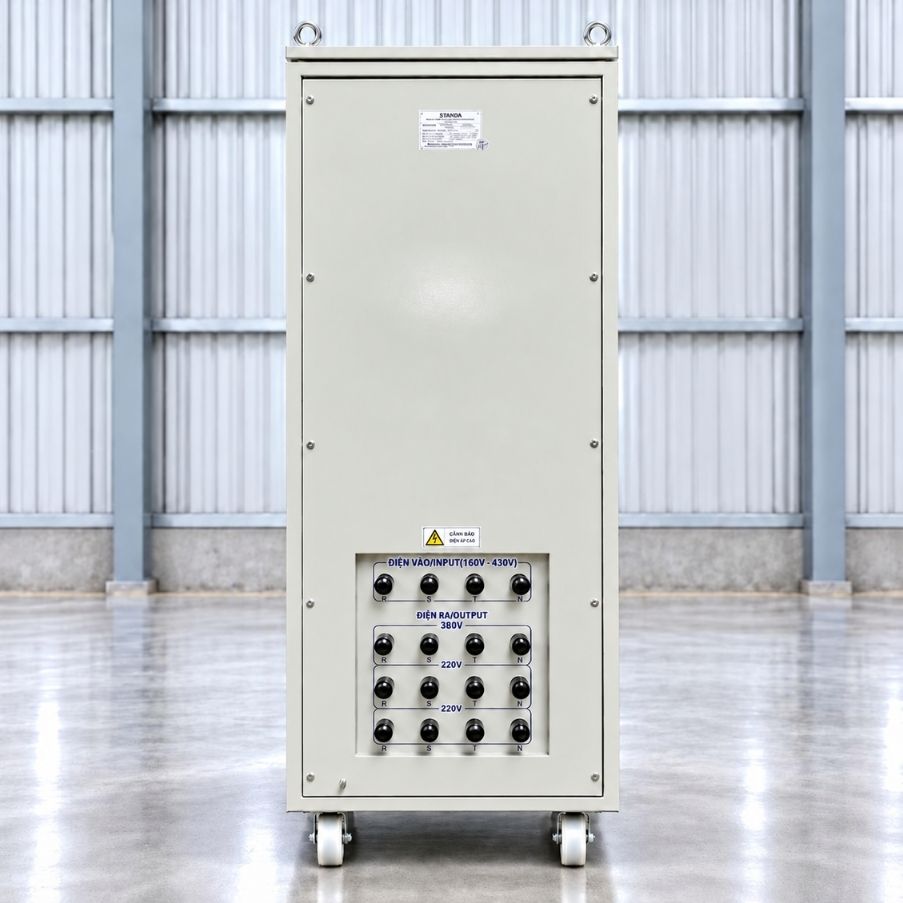

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận dẫn điện bên trong.

Quá trình vận hành có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp có chức năng chính là ổn định điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không có chức năng chủ động chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3

Các thông số chi tiết như điện áp đầu ra, hiệu suất, kích thước, trọng lượng, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo sản phẩm thực tế.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standa 3 Pha 45KVA

Với công suất biểu kiến 45KVA, DR3-45KII phù hợp với nhiều hệ thống điện 3 pha trong nhà xưởng và cơ sở sản xuất có tổng tải tương ứng.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và các thiết bị sử dụng điện 3 pha.
• Motor 3 pha: Có thể sử dụng khi dòng vận hành và dòng khởi động nằm trong khả năng của ổn áp.
• Tủ điều khiển công nghiệp: Hỗ trợ duy trì điều kiện điện áp phù hợp hơn cho hệ thống điều khiển.
• Máy móc sản xuất: Phù hợp với một hoặc nhiều thiết bị có tổng tải tương ứng.
• Máy bơm, quạt công nghiệp: Sử dụng sau khi kiểm tra công suất, dòng điện và đặc tính khởi động.
• Máy móc chuyên dụng: Phù hợp khi yêu cầu điện áp, dòng điện và chế độ vận hành tương thích.
• Cụm phụ tải trong nhà xưởng: Có thể cấp riêng cho một khu vực sản xuất thay vì toàn bộ hệ thống.

Mỗi loại phụ tải có đặc tính điện khác nhau. Vì vậy, khi lựa chọn DR3-45KII cần xem xét dòng tải thực tế, hệ số công suất và dòng khởi động, không nên chỉ cộng tổng công suất kW.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 45KVA

Trước khi lắp đặt Standa DR3-45KII, cần khảo sát đầy đủ nguồn điện và phụ tải. Với hệ thống 3 pha công suất 45KVA, việc đấu nối nên được thực hiện bởi kỹ thuật viên có chuyên môn.

• Kiểm tra điện áp nguồn: Đo R-S, S-T và T-R tại nhiều thời điểm để xác định mức dao động thực tế.
• Đo điện áp khi tải lớn hoạt động: Giúp xác định mức điện áp thấp nhất của hệ thống.
• Xác nhận đúng dải đầu vào: Bảo đảm nguồn thực tế phù hợp với phạm vi 160V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Lựa chọn dây dẫn phù hợp: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp lắp đặt.
• Bố trí thiết bị bảo vệ: MCCB và thiết bị đóng cắt cần phù hợp với đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phía sau sử dụng motor 3 pha.
• Nối đất bảo vệ PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử trước khi cấp tải: Kiểm tra điện áp đầu ra và tình trạng hoạt động của máy.
• Tăng tải từng bước: Theo dõi dòng R, S và T trong quá trình đưa phụ tải vào vận hành.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn và không phát nhiệt bất thường.
• Theo dõi nhiệt độ: Kiểm tra dây dẫn, MCCB và các điểm tiếp xúc sau khi máy chạy tải.
• Bố trí máy thông thoáng: Tránh khu vực ẩm, nhiệt độ cao hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, thiết bị đóng cắt và các điểm kết nối trong quá trình sử dụng.
