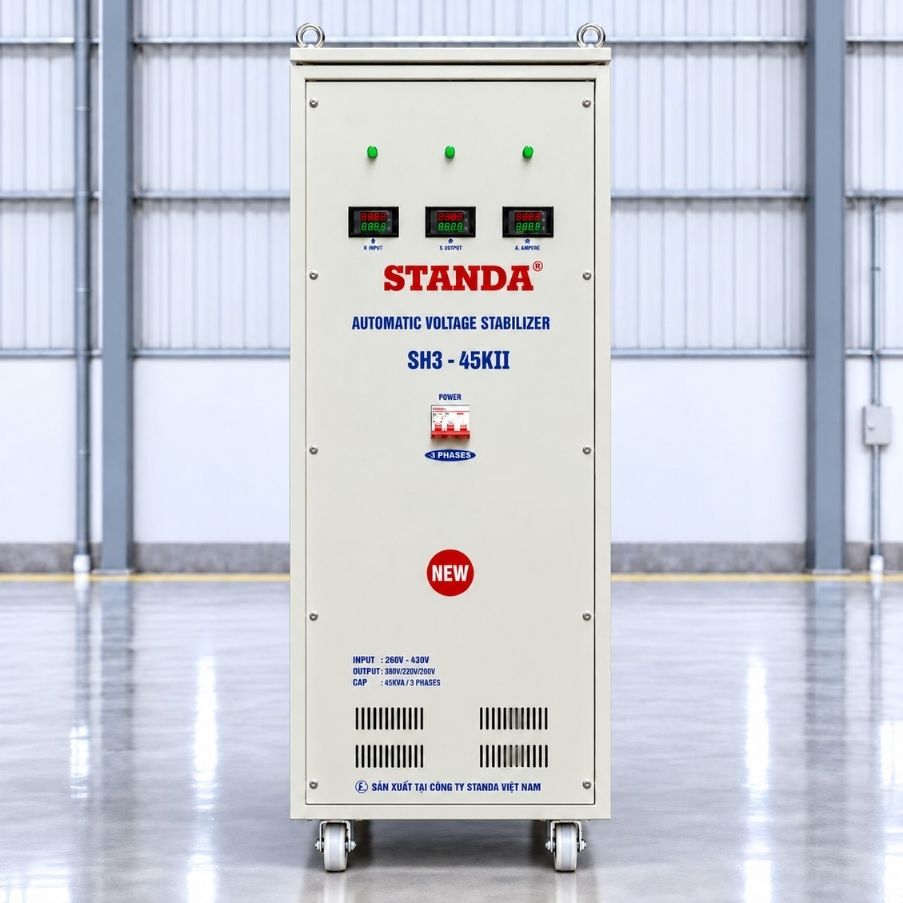

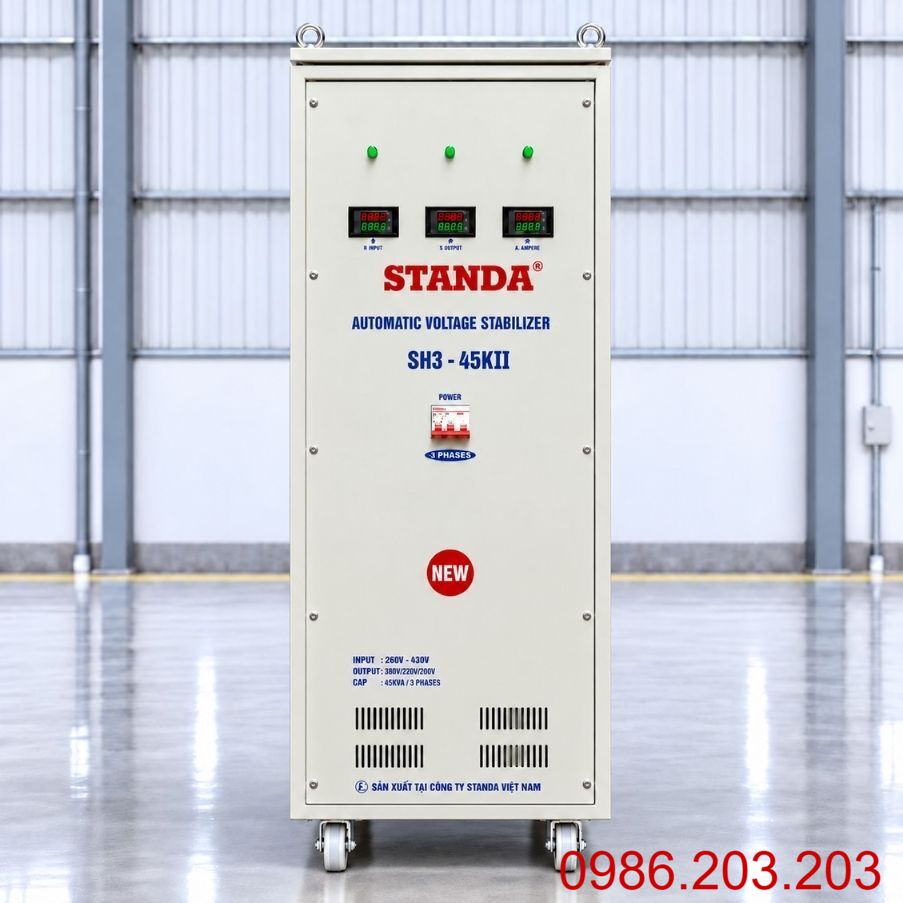

Ổn Áp Standa 3 Pha 45KVA SH3-45KII Dải 260V-430V

Ổn Áp Standa 3 Pha 45KVA SH3-45KII

Ổn áp Standa 3 pha 45KVA SH3-45KII dải 260V-430V là thiết bị ổn định điện áp được thiết kế cho các hệ thống điện 3 pha có nguồn thường xuyên dao động nhưng không tụt quá sâu. Sản phẩm phù hợp với nhà xưởng, cơ sở sản xuất, tủ điều khiển, motor 3 pha, máy cơ khí và các nhóm phụ tải có tổng công suất nằm trong khả năng của máy.

Với công suất biểu kiến 45KVA cùng dải điện áp đầu vào 260V-430V, model SH3-45KII có nhiệm vụ theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh tăng hoặc giảm điện áp trong phạm vi thiết kế trước khi cấp cho phụ tải phía sau.

Khi lựa chọn ổn áp 45KVA, cần đánh giá đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, dòng khởi động của motor và số lượng thiết bị hoạt động đồng thời. Công suất 45KVA là công suất biểu kiến, vì vậy không nên mặc định tương đương 45kW trong mọi trường hợp.

Điểm Nổi Bật Của Ổn Áp Standa 45KVA 3 Pha

Standa SH3-45KII được thiết kế cho hệ thống điện 3 pha có mức dao động điện áp vừa phải. So với dòng dải rộng 160V-430V, SH3 phù hợp hơn với khu vực có nguồn tương đối ổn định và điện áp không thường xuyên tụt sâu.

Một số đặc điểm đáng chú ý:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có hiện tượng thấp áp hoặc cao áp nhưng không tụt xuống quá thấp.
• Công suất biểu kiến 45KVA: Đáp ứng các nhóm phụ tải có tổng công suất phù hợp với khả năng của máy.
• Điều chỉnh điện áp tự động: Hệ thống liên tục giám sát nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp với motor, tủ điện, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp phụ tải phía sau làm việc trong điều kiện nguồn phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng cho xưởng cơ khí, khu vực sản xuất hoặc một nhóm máy riêng.
• Phù hợp với nguồn điện tương đối ổn định: Không cần lựa chọn dải quá rộng nếu điện áp thấp nhất thực tế vẫn nằm trên khoảng 260V.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của SH3-45KII

Ổn áp Standa 3 pha 45KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và thực hiện điều chỉnh khi nguồn điện thay đổi.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện chức năng tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình thực tế của máy.

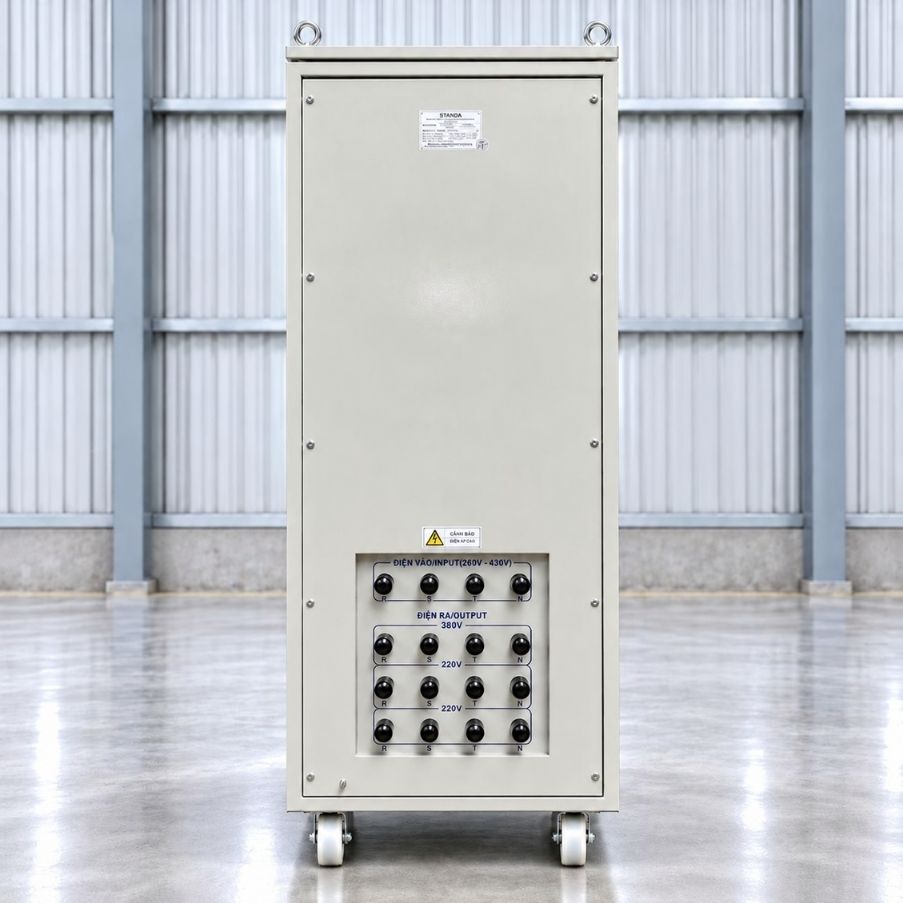

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận dẫn điện bên trong.

Quá trình hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp có chức năng chính là ổn định điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không chủ động chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa SH3-45KII

Các thông số chi tiết như điện áp đầu ra, hiệu suất, kích thước, trọng lượng, sai số điện áp và cấu hình bảo vệ nên được kiểm tra theo sản phẩm thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết SH3-45KII được thiết kế để làm việc khi nguồn điện 3 pha nằm trong phạm vi này.

Nếu thông số 260V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với những trường hợp:

• Điện áp giảm vào giờ cao điểm.
• Nguồn điện tăng giảm theo số lượng thiết bị đang vận hành.
• Nhà xưởng có đường dây cấp điện tương đối dài.
• Hệ thống có motor gây sụt áp ngắn hạn khi khởi động.
• Nguồn điện chưa ổn định hoàn toàn nhưng vẫn chủ yếu nằm trong phạm vi thiết kế.

Nếu điện áp thường xuyên xuống dưới 260V, nên khảo sát lại nguồn và cân nhắc model có dải đầu vào rộng hơn.

Cũng cần lưu ý rằng dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 45KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

Phân Biệt Dải 260V-430V Và 160V-430V

Việc lựa chọn dải điện áp đầu vào nên dựa trên mức điện áp thấp nhất thực tế của nguồn, thay vì chỉ dựa vào công suất máy.

• Dải 260V-430V: Phù hợp với khu vực có nguồn điện 3 pha tương đối ổn định, điện áp có dao động nhưng không thường xuyên tụt sâu.
• Dải 160V-430V: Phù hợp hơn với khu vực điện yếu rõ rệt, nhà xưởng cuối nguồn hoặc nơi điện áp có thể xuống thấp hơn 260V.

Nếu nguồn thực tế chủ yếu duy trì từ 260V trở lên, SH3-45KII là phương án phù hợp. Nếu điện áp thường xuyên xuống dưới mức này, nên khảo sát và cân nhắc dòng DR3 có dải đầu vào rộng hơn.

Ứng Dụng Của Ổn Áp Standa 3 Pha 45KVA

Với công suất biểu kiến 45KVA, SH3-45KII phù hợp với nhiều hệ thống điện 3 pha trong nhà xưởng và cơ sở sản xuất có tổng tải tương ứng.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và các thiết bị sử dụng điện 3 pha.
• Motor 3 pha: Có thể sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của hệ thống.
• Tủ điều khiển công nghiệp: Hỗ trợ duy trì điều kiện điện áp phù hợp hơn cho hệ thống điều khiển.
• Máy móc sản xuất: Phù hợp với một hoặc nhiều thiết bị có tổng tải tương ứng.
• Máy bơm, quạt công nghiệp: Sử dụng sau khi kiểm tra công suất, dòng vận hành và đặc tính khởi động.
• Máy móc chuyên dụng: Phù hợp khi yêu cầu điện áp, dòng điện và chế độ làm việc tương thích.
• Cụm phụ tải riêng trong nhà xưởng: Có thể cấp nguồn cho một khu vực sản xuất nhất định.

Mỗi loại phụ tải có đặc tính điện khác nhau. Vì vậy, khi lựa chọn SH3-45KII cần xem xét dòng tải thực tế, hệ số công suất và dòng khởi động, không nên chỉ cộng tổng công suất kW của thiết bị.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 45KVA

Trước khi lắp đặt Standa SH3-45KII, cần khảo sát đầy đủ nguồn điện và đặc tính phụ tải. Với hệ thống 3 pha công suất 45KVA, việc đấu nối nên được thực hiện bởi kỹ thuật viên có chuyên môn.

• Kiểm tra điện áp nguồn: Đo R-S, S-T và T-R tại nhiều thời điểm để đánh giá mức dao động thực tế.
• Đo điện áp khi tải lớn hoạt động: Giúp xác định mức điện áp thấp nhất của hệ thống.
• Xác nhận đúng dải đầu vào: Bảo đảm nguồn thực tế phù hợp với phạm vi 260V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Lựa chọn dây dẫn phù hợp: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp lắp đặt.
• Bố trí thiết bị bảo vệ: MCCB và thiết bị đóng cắt cần phù hợp với đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phía sau sử dụng motor 3 pha.
• Nối đất bảo vệ PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử trước khi cấp tải: Kiểm tra điện áp đầu ra và tình trạng hoạt động của máy.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình tăng tải.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn và không phát nhiệt bất thường.
• Theo dõi nhiệt độ: Kiểm tra dây dẫn, MCCB và các điểm tiếp xúc sau khi máy vận hành có tải.
• Bố trí máy thông thoáng: Tránh khu vực quá nóng, ẩm hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và thiết bị đóng cắt trong quá trình sử dụng.
