Ổn Áp Standa 3 Pha 500KVA NM-500K/3II Dải 304V-420V

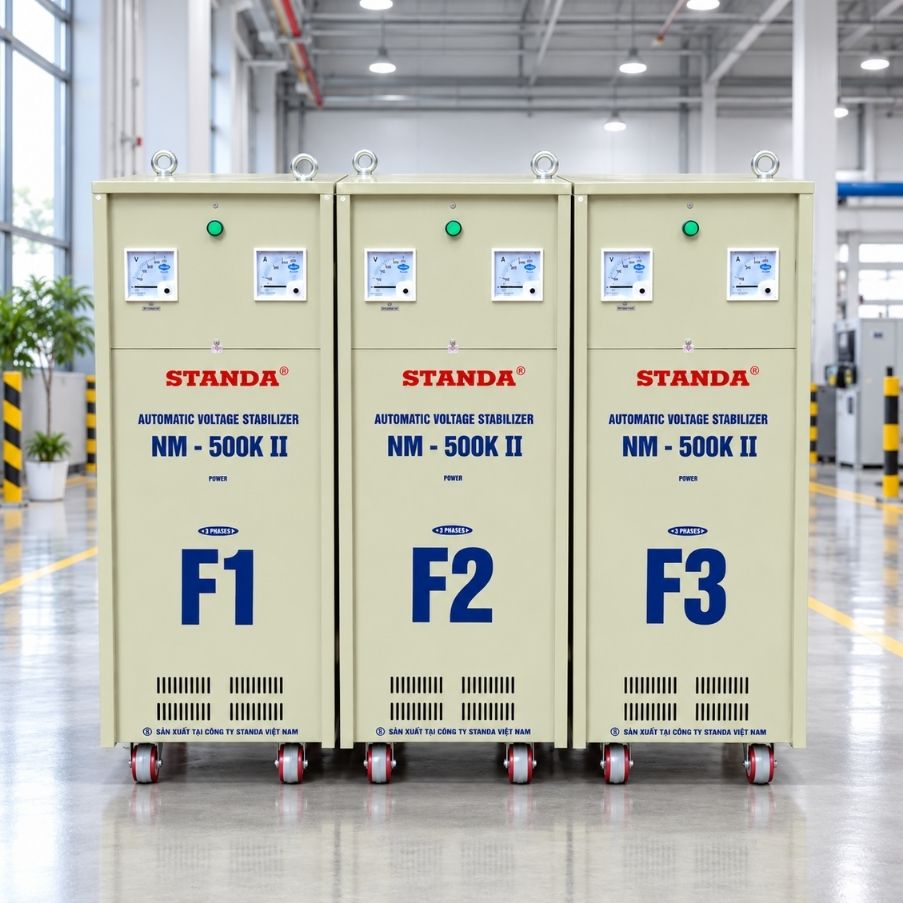

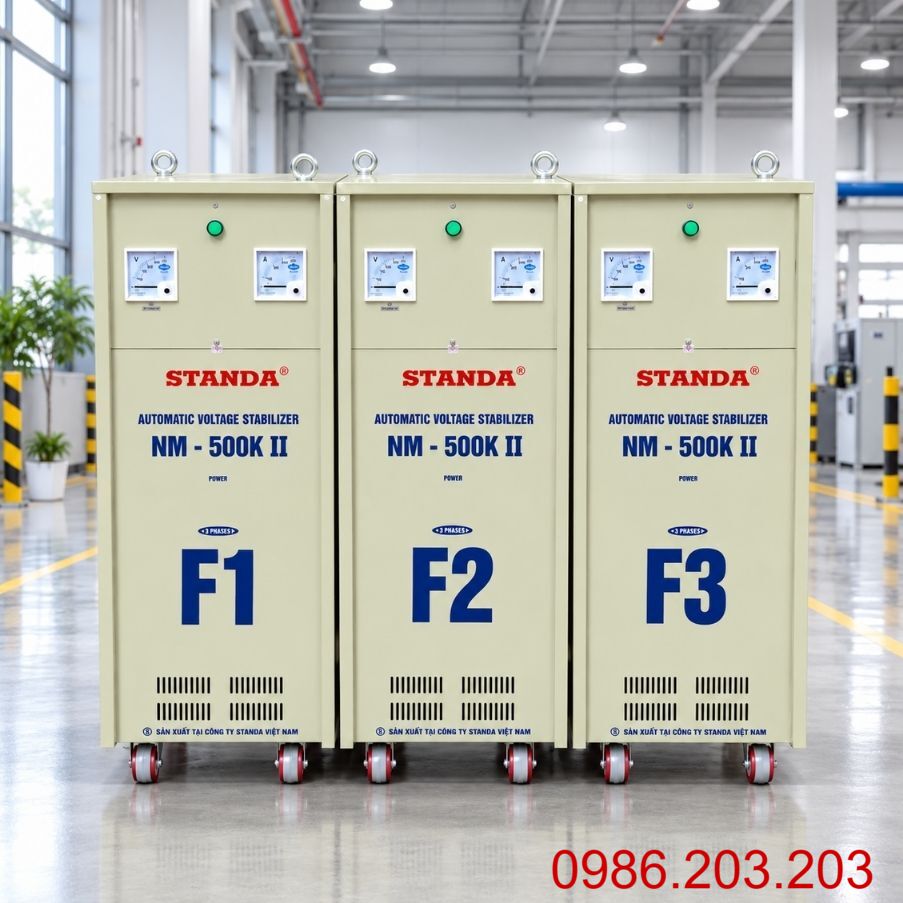

Ổn Áp Standa 3 Pha 500KVA NM-500K/3II

Ổn áp Standa 3 pha 500KVA NM-500K/3II dải 304V-420V là thiết bị ổn định điện áp công nghiệp công suất lớn, được sử dụng trong các nhà máy, xưởng sản xuất và hệ thống máy móc vận hành bằng nguồn điện xoay chiều 3 pha 380V. Thiết bị có chức năng tự động điều chỉnh điện áp, giúp duy trì điện áp đầu ra gần mức danh định khi nguồn điện đầu vào tăng hoặc giảm trong phạm vi cho phép.

Với công suất biểu kiến 500KVA, dòng ổn áp này phù hợp với những hệ thống phụ tải lớn như máy CNC, máy ép nhựa, máy nén khí, động cơ điện và dây chuyền sản xuất tự động. Đặc biệt, dải điện áp đầu vào 304V-420V thích hợp với những nhà xưởng có nguồn điện tương đối ổn định nhưng vẫn xuất hiện tình trạng dao động điện áp khi nhiều thiết bị hoạt động đồng thời.

Việc lựa chọn đúng công suất và dải điện áp giúp doanh nghiệp chủ động hơn trong việc kiểm soát nguồn điện, hạn chế ảnh hưởng từ hiện tượng sụt áp hoặc tăng áp. Để sử dụng hiệu quả, cần đánh giá điện áp nguồn thực tế, tổng công suất biểu kiến, dòng điện từng pha và đặc tính khởi động của hệ thống máy móc.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 500KVA 3 Pha

Ổn áp Standa 500KVA NM-500K/3II được lựa chọn cho những hệ thống sản xuất có nhu cầu ổn định điện áp 380V, đặc biệt khi điện áp nguồn thường xuyên biến động trong phạm vi 304V-420V.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 500KVA: Phù hợp với hệ thống máy móc có tổng phụ tải lớn nằm trong giới hạn thiết kế.
• Dải điện áp 304V-420V: Hỗ trợ điều chỉnh điện áp tại những khu vực có nguồn điện tương đối ổn định.
• Điện áp đầu ra danh định 380V: Phù hợp với nhiều thiết bị điện công nghiệp sử dụng nguồn 3 pha.
• Tự động điều chỉnh điện áp: Giúp hạn chế ảnh hưởng khi nguồn điện tăng hoặc giảm trong phạm vi cho phép.
• Phục vụ nhiều thiết bị cùng lúc: Có thể cấp điện cho nhóm máy CNC, máy ép nhựa và hệ thống động cơ được tính toán phù hợp.
• Hỗ trợ vận hành dây chuyền: Giảm những ảnh hưởng bất lợi do điện áp nguồn không ổn định.
• Thuận tiện tích hợp hệ thống: Có thể bố trí tại đầu cấp nguồn của một phân xưởng hoặc khu vực sản xuất.
• Phù hợp với phụ tải công nghiệp: Đáp ứng nhu cầu của nhà máy có tổng công suất biểu kiến lớn.

Ưu điểm quan trọng nhất của ổn áp Standa 500KVA là khả năng hỗ trợ duy trì điện áp gần mức danh định 380V, giúp hệ thống máy móc giảm bớt ảnh hưởng từ biến động điện áp thông thường.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa 500KVA

Cấu tạo ổn áp Standa 3 pha 500KVA ảnh hưởng trực tiếp đến khả năng chịu tải, độ chính xác điều chỉnh và tính ổn định trong quá trình sử dụng.

Đối với cấu hình ổn áp cơ điện điều chỉnh bằng servo, thiết bị thường có những bộ phận chính sau:

• Cuộn dây điều chỉnh điện áp: Thực hiện chức năng thay đổi điện áp bù theo yêu cầu của hệ thống.
• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình biến đổi điện áp.
• Chổi than tiếp xúc: Thay đổi vị trí lấy điện áp trên cuộn dây điều chỉnh.
• Động cơ servo: Điều khiển chuyển động của cơ cấu điều chỉnh điện áp.
• Mạch điều khiển: Giám sát điện áp và phát tín hiệu điều chỉnh khi phát hiện sai lệch.

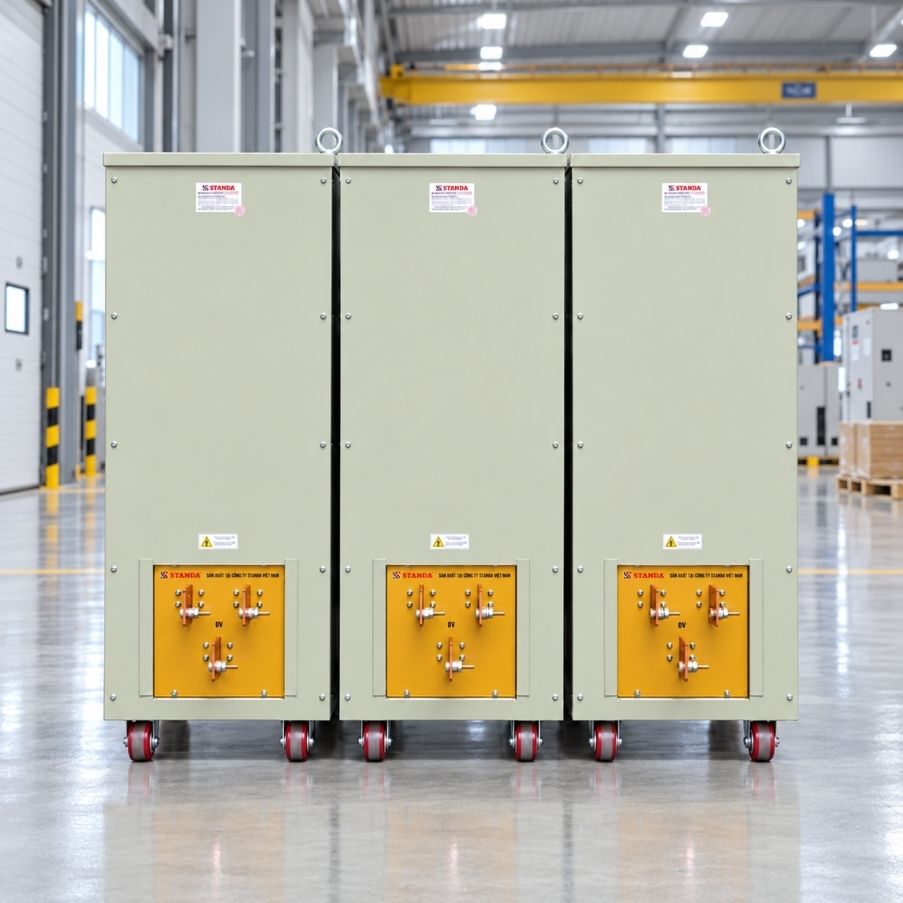

• Hệ thống đầu đấu dây: Kết nối nguồn điện đầu vào và phụ tải đầu ra.
• Đồng hồ đo điện: Hỗ trợ theo dõi điện áp và dòng điện trong quá trình vận hành.
• Thiết bị bảo vệ: Được bố trí tùy theo cấu hình sản xuất.
• Khung và vỏ máy: Bảo vệ các bộ phận bên trong và hỗ trợ tản nhiệt.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi, mạch điều khiển sẽ theo dõi giá trị điện áp thực tế và so sánh với điện áp đặt trước.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 500KVA NM

Ổn áp Standa 3 pha 500KVA NM-500K/3II theo cấu hình được đề cập có dải điện áp đầu vào 304V-420V, điện áp đầu ra danh định 380V, phục vụ hệ thống điện công nghiệp có phụ tải lớn.

Dải Điện Áp 304V-420V Của Ổn Áp Standa 500KVA Có Ý Nghĩa Gì?

Dải điện áp 304V-420V là phạm vi điện áp đầu vào được thiết kế để ổn áp thực hiện chức năng điều chỉnh, trong những điều kiện nguồn và phụ tải cho phép.

Đây là dải điện áp hẹp, phù hợp với những nhà xưởng có nguồn điện tương đối ổn định và không thường xuyên xảy ra hiện tượng sụt áp sâu.

Những đặc điểm quan trọng gồm:

• 304V: Giới hạn dưới của dải điện áp đầu vào.
• 420V: Giới hạn trên của dải điện áp đầu vào.
• 380V: Điện áp đầu ra danh định.
• Phạm vi sử dụng: Hệ thống điện 3 pha có mức dao động nằm trong giới hạn thiết kế.
• Khả năng chịu tải: Phụ thuộc vào dòng điện và đặc tính mang tải thực tế của máy.
• Điều kiện cần khảo sát: Điện áp thấp nhất tại thời điểm nhà xưởng mang tải cao.

Ví dụ: Một nhà máy có điện áp đầu vào dao động từ 345V đến 410V trong quá trình sản xuất. Khi đó, ổn áp Standa 500KVA dải 304V-420V có thể được xem xét nếu công suất và đặc tính phụ tải phù hợp.

Ứng Dụng Của Ổn Áp Standa 3 Pha 500KVA Trong Công Nghiệp

Ổn áp Standa 500KVA phù hợp với những hệ thống điện công nghiệp có phụ tải lớn và yêu cầu duy trì nguồn điện 3 pha gần mức danh định 380V.

Những ứng dụng tiêu biểu gồm:

• Máy CNC công nghiệp: Hỗ trợ ổn định nguồn điện cho thiết bị gia công cơ khí.
• Máy ép nhựa: Cấp điện cho động cơ, hệ thống thủy lực và thiết bị điều khiển.
• Máy nén khí: Phục vụ hệ thống sử dụng động cơ công suất lớn.
• Máy in công nghiệp: Hỗ trợ điện áp cho dây chuyền in và thiết bị phụ trợ.
• Máy tiện, máy phay: Cấp nguồn cho thiết bị gia công cơ khí có công suất phù hợp.
• Hệ thống bơm công nghiệp: Phục vụ nhóm động cơ và thiết bị truyền động.
• Dây chuyền đóng gói: Cấp điện cho băng tải và hệ thống tự động.
• Nhà máy sản xuất linh kiện: Hỗ trợ nguồn điện cho máy móc và tủ điều khiển.

Ví dụ thực tế: Một nhà máy có nhiều máy CNC, máy ép nhựa và máy nén khí hoạt động theo ca. Khi các thiết bị cùng mang tải, điện áp nguồn có thể giảm, khiến một số máy báo lỗi thấp áp.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 500KVA Cho Nhà Máy

Sử dụng ổn áp Standa 500KVA đúng điều kiện giúp doanh nghiệp cải thiện khả năng duy trì điện áp cấp cho hệ thống máy móc, đặc biệt khi nguồn điện biến động theo chu kỳ sản xuất.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ ổn định điện áp: Duy trì điện áp đầu ra gần mức danh định 380V.
• Hạn chế ảnh hưởng của sụt áp: Giảm tình trạng thiết bị hoạt động ở điện áp không phù hợp.
• Phục vụ phụ tải công nghiệp lớn: Đáp ứng hệ thống có tổng công suất nằm trong giới hạn thiết kế.
• Hỗ trợ hoạt động dây chuyền: Giảm một số rủi ro liên quan đến biến động điện áp nguồn.
• Thuận tiện phân phối điện: Có thể bố trí tại đầu cấp của khu vực sản xuất.
• Ứng dụng đa dạng: Phù hợp với máy CNC, máy ép nhựa, máy nén khí và động cơ điện.
• Hỗ trợ khai thác nguồn điện hiện có: Không cần thay đổi điện áp danh định của hệ thống phân phối.

Tuy nhiên, ổn áp không thay thế việc nâng cấp trạm biến áp, xử lý đường dây quá tải hoặc khắc phục đầu nối tiếp xúc kém.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 500KVA

Ổn áp Standa 3 pha 500KVA NM-500K/3II là thiết bị công nghiệp công suất lớn, cần được lắp đặt theo phương án kỹ thuật phù hợp nhằm bảo đảm khả năng điều chỉnh điện áp và vận hành an toàn.

Những yêu cầu quan trọng khi lắp đặt gồm:

• Lựa chọn vị trí: Đặt máy tại khu vực khô ráo, thông thoáng, nền bằng phẳng và có khả năng chịu lực tốt.
• Kiểm tra nguồn điện: Xác nhận điện áp đầu vào nằm trong dải 304V-420V, đồng thời kiểm tra tình trạng mất pha và mất cân bằng điện áp.
• Tính toán phụ tải: Xác định tổng công suất biểu kiến, dòng vận hành và dòng khởi động của máy móc.
• Lựa chọn dây dẫn: Sử dụng cáp điện có tiết diện phù hợp với dòng tải, chiều dài đường dây và điều kiện lắp đặt.
• Lắp đặt thiết bị bảo vệ: Bố trí MCCB hoặc ACB phù hợp với dòng điện và khả năng cắt ngắn mạch.
• Đấu nối nguồn điện: Kết nối đúng các đầu vào, đầu ra theo sơ đồ kỹ thuật của thiết bị.
• Nối đất bảo vệ: Đấu dây tiếp địa PE đúng yêu cầu an toàn điện.
• Kiểm tra và chạy thử: Đo điện áp đầu ra danh định 380V, sau đó đưa tải vào từng bước và theo dõi dòng điện, nhiệt độ.

Lưu ý kỹ thuật: Ổn áp 500KVA có dòng điện đầu ra tính toán khoảng 760A tại 380V. Khi điện áp đầu vào giảm, dòng điện phía nguồn có thể tăng đáng kể nếu duy trì cùng mức công suất.
