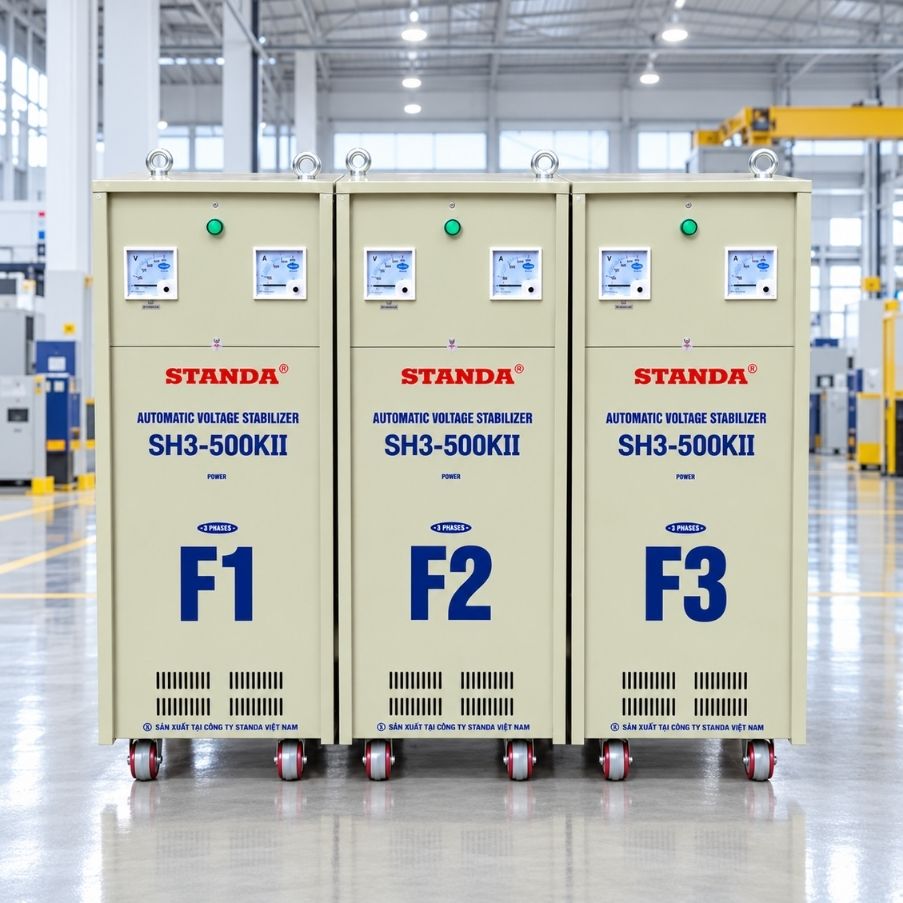

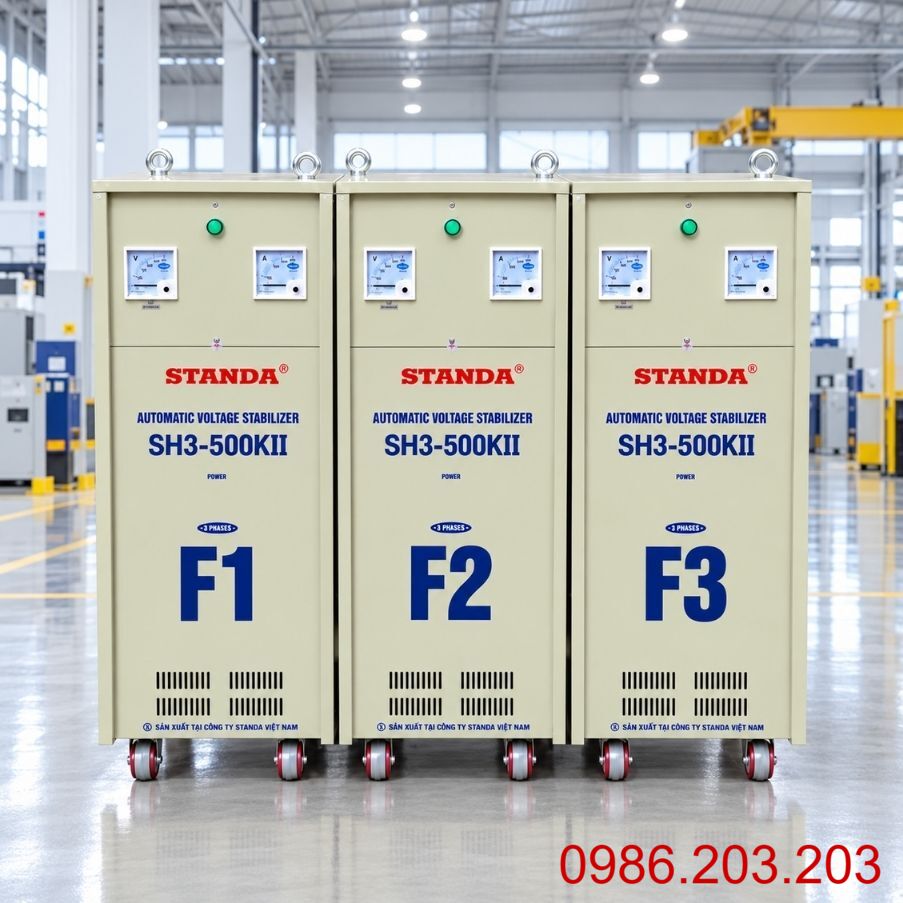

Ổn Áp Standa 3 Pha 500KVA SH3-500K/3II Dải 260V-430V

Ổn Áp Standa 3 Pha 500KVA SH3-500K/3II

Ổn áp Standa 3 pha 500KVA SH3-500K/3II dải 260V-430V là thiết bị ổn định điện áp công nghiệp công suất lớn, được sử dụng trong các nhà máy, khu công nghiệp và hệ thống sản xuất có nhu cầu sử dụng nguồn điện xoay chiều 3 pha 380V. Thiết bị có chức năng tự động điều chỉnh điện áp đầu vào, giúp duy trì điện áp đầu ra gần mức danh định khi điện lưới tăng hoặc giảm trong phạm vi cho phép.

Với công suất biểu kiến 500KVA, sản phẩm phù hợp với những hệ thống có phụ tải lớn như máy CNC, máy ép nhựa, máy nén khí, máy gia công cơ khí và dây chuyền sản xuất tự động. Đặc biệt, dải điện áp đầu vào 260V-430V cho phép máy điều chỉnh trong phạm vi điện áp rộng, đáp ứng nhu cầu tại những nhà xưởng thường xuyên xuất hiện tình trạng điện yếu, sụt áp hoặc dao động điện lưới.

Để sử dụng hiệu quả, doanh nghiệp cần lựa chọn đúng công suất, kiểm tra khả năng cấp điện của nguồn đầu vào và đánh giá dòng khởi động của thiết bị. Việc lắp đặt ổn áp phù hợp giúp hạn chế ảnh hưởng của điện áp không ổn định, hỗ trợ duy trì điều kiện vận hành cho hệ thống máy móc công nghiệp.

Ưu Điểm Nổi Bật Của Ổn Áp Standa 500KVA 3 Pha

Ổn áp Standa 500KVA SH3-500K/3II hướng đến những nhà máy sử dụng nhiều thiết bị điện công suất lớn, cần điều chỉnh điện áp để duy trì điều kiện hoạt động phù hợp cho dây chuyền sản xuất.

Những ưu điểm đáng chú ý gồm:

• Công suất biểu kiến 500KVA: Đáp ứng nhu cầu cấp điện của hệ thống phụ tải lớn trong giới hạn thiết kế.
• Dải điện áp 260V-430V: Hỗ trợ điều chỉnh điện áp tại khu vực thường xuyên xảy ra hiện tượng điện yếu hoặc tăng áp.
• Điện áp đầu ra danh định 380V: Phù hợp với nhiều thiết bị công nghiệp sử dụng nguồn điện 3 pha.
• Tự động điều chỉnh điện áp: Giảm ảnh hưởng của những biến động điện áp nguồn trong phạm vi hoạt động.
• Phục vụ nhiều thiết bị cùng lúc: Có thể cấp nguồn cho nhóm máy móc có tổng phụ tải phù hợp.
• Hỗ trợ dây chuyền sản xuất liên tục: Khi công suất và điều kiện làm việc đáp ứng giới hạn kỹ thuật.
• Phù hợp hệ thống điện tổng: Có thể bố trí tại đầu cấp điện của một phân xưởng hoặc nhóm phụ tải.
• Hỗ trợ vận hành máy móc: Hạn chế tình trạng thiết bị phải làm việc với mức điện áp không phù hợp.

Ưu điểm quan trọng nhất của ổn áp Standa 500KVA là khả năng tự động điều chỉnh điện áp trên phạm vi đầu vào rộng, phù hợp với hệ thống công nghiệp có nguồn điện biến động lớn.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standa 500KVA

Cấu tạo ổn áp Standa 3 pha 500KVA ảnh hưởng trực tiếp đến khả năng điều chỉnh điện áp, độ ổn định khi mang tải và điều kiện vận hành của hệ thống.

Đối với cấu hình ổn áp công nghiệp sử dụng cơ cấu điều chỉnh servo, những bộ phận chính thường gồm:

• Cuộn dây điều chỉnh điện áp: Thực hiện thay đổi điện áp bù theo yêu cầu của hệ thống điều khiển.
• Lõi thép kỹ thuật điện: Tạo mạch từ phục vụ quá trình biến đổi điện áp.
• Chổi than tiếp xúc: Thay đổi vị trí lấy điện áp trên cuộn dây điều chỉnh.
• Động cơ servo: Điều khiển chuyển động của cơ cấu điều chỉnh.
• Mạch điều khiển: Theo dõi điện áp và phát tín hiệu điều chỉnh khi xuất hiện sai lệch.

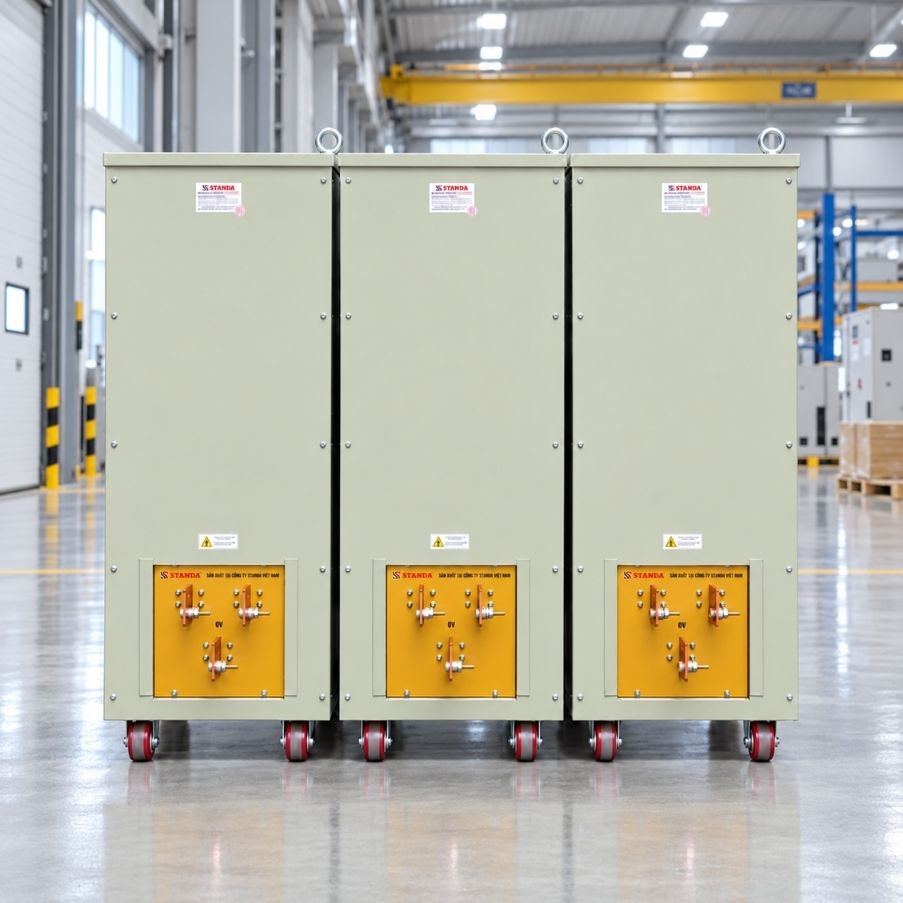

• Hệ thống đầu đấu dây: Kết nối nguồn điện đầu vào và phụ tải đầu ra.
• Đồng hồ đo điện: Hỗ trợ theo dõi điện áp, dòng điện trong quá trình vận hành.
• Hệ thống bảo vệ: Được trang bị theo cấu hình sản xuất.
• Khung và vỏ máy: Bảo vệ kết cấu bên trong và hỗ trợ tản nhiệt.

Nguyên lý hoạt động: Khi điện áp đầu vào tăng hoặc giảm, mạch điều khiển sẽ theo dõi điện áp thực tế và so sánh với giá trị được thiết lập.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 500KVA SH3

Ổn áp Standa 3 pha 500KVA SH3-500K/3II có dải điện áp đầu vào 260V-430V, điện áp đầu ra danh định 380V, phù hợp với hệ thống điện công nghiệp có phụ tải lớn.

Dải Điện Áp 260V-430V Của Ổn Áp Standa 500KVA Có Ý Nghĩa Gì?

Dải điện áp 260V-430V là phạm vi điện áp đầu vào được thiết kế để ổn áp thực hiện chức năng điều chỉnh, trong những điều kiện nguồn và phụ tải cho phép.

Đây là dải điện áp rộng, phù hợp với những nhà xưởng có nguồn điện thường xuyên biến động hoặc xuất hiện tình trạng sụt áp tương đối sâu.

Những đặc điểm quan trọng gồm:

• 260V: Giới hạn dưới của dải điện áp đầu vào.
• 430V: Giới hạn trên của dải điện áp đầu vào.
• 380V: Điện áp đầu ra danh định.
• Phạm vi sử dụng: Nguồn điện 3 pha có mức dao động tương đối lớn.
• Khả năng chịu tải: Phụ thuộc vào giới hạn dòng điện và thiết kế của máy.
• Điều kiện cần khảo sát: Điện áp thấp nhất khi nhiều phụ tải hoạt động đồng thời.

Ví dụ thực tế: Một nhà máy có điện áp đầu vào dao động từ 285V đến 410V trong quá trình sản xuất. Nếu tổng phụ tải và khả năng cấp nguồn đáp ứng yêu cầu, ổn áp Standa 500KVA dải 260V-430V có thể được xem xét.

Ứng Dụng Của Ổn Áp Standa 3 Pha 500KVA Trong Công Nghiệp

Ổn áp Standa 500KVA phù hợp với những hệ thống điện công nghiệp có phụ tải lớn và yêu cầu duy trì nguồn điện 3 pha gần mức danh định 380V.

Những ứng dụng tiêu biểu gồm:

• Máy CNC công nghiệp: Hỗ trợ duy trì điện áp cho hệ thống gia công cơ khí.
• Máy ép nhựa: Cấp điện cho động cơ, hệ thống thủy lực và bộ phận điều khiển.
• Máy nén khí: Phục vụ những hệ thống sử dụng động cơ công suất lớn.
• Máy in công nghiệp: Hỗ trợ nguồn điện cho dây chuyền in và thiết bị phụ trợ.
• Máy tiện, máy phay: Cấp điện cho thiết bị gia công cơ khí có công suất phù hợp.
• Hệ thống bơm công nghiệp: Phục vụ nhóm động cơ có đặc tính tải phù hợp.
• Dây chuyền đóng gói: Cấp nguồn cho băng tải và hệ thống điều khiển tự động.
• Nhà máy sản xuất linh kiện: Hỗ trợ nguồn điện cho máy móc và tủ điện công nghiệp.

Ví dụ thực tế: Một nhà máy sử dụng nhiều máy CNC, máy ép nhựa và máy nén khí. Khi các thiết bị hoạt động đồng thời, điện áp đầu vào có thể giảm đáng kể, khiến một số máy báo lỗi thấp áp.

Lợi Ích Khi Sử Dụng Ổn Áp Standa 500KVA Cho Nhà Máy

Sử dụng ổn áp Standa 500KVA đúng điều kiện giúp doanh nghiệp cải thiện khả năng duy trì điện áp cấp cho hệ thống máy móc, đặc biệt khi nguồn điện thường xuyên biến động theo chu kỳ sản xuất.

Những lợi ích đáng chú ý gồm:

• Hỗ trợ ổn định điện áp: Duy trì điện áp đầu ra gần mức danh định 380V.
• Hạn chế ảnh hưởng của điện yếu: Giảm tình trạng thiết bị phải hoạt động với điện áp thấp ngoài mức phù hợp.
• Phục vụ phụ tải công nghiệp lớn: Đáp ứng hệ thống có tổng công suất nằm trong giới hạn thiết kế.
• Hỗ trợ dây chuyền sản xuất: Giảm một số rủi ro liên quan đến dao động điện áp nguồn.
• Thuận tiện phân phối điện: Có thể bố trí tại đầu cấp nguồn của một khu vực sản xuất.
• Phù hợp nhiều thiết bị công nghiệp: Máy CNC, máy ép nhựa, máy nén khí và hệ thống động cơ.
• Hỗ trợ sử dụng nguồn điện hiện có: Không cần thay đổi điện áp danh định của toàn bộ hệ thống phân phối.

Tuy nhiên, ổn áp không thay thế việc nâng cấp trạm biến áp, xử lý đầu nối tiếp xúc kém hoặc thay cáp điện không đủ tiết diện.

Nếu nguồn cấp không đáp ứng được tổng công suất sử dụng, cần xử lý vấn đề từ hệ thống điện trước khi lựa chọn ổn áp.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 500KVA

Ổn áp Standa 3 pha 500KVA SH3-500K/3II là thiết bị công nghiệp công suất lớn, cần được lắp đặt theo phương án kỹ thuật phù hợp nhằm bảo đảm khả năng ổn định điện áp và an toàn vận hành.

Những yêu cầu quan trọng khi lắp đặt gồm:

• Lựa chọn vị trí: Đặt máy tại khu vực khô ráo, thông thoáng, nền bằng phẳng và có khả năng chịu lực tốt.
• Kiểm tra nguồn điện: Xác nhận điện áp đầu vào nằm trong dải 260V-430V, kiểm tra tình trạng mất pha và mất cân bằng điện áp.
• Tính toán phụ tải: Xác định tổng công suất biểu kiến, dòng vận hành và dòng khởi động của máy móc.
• Lựa chọn dây dẫn: Sử dụng cáp điện có tiết diện phù hợp với dòng tải, chiều dài tuyến dây và điều kiện lắp đặt.
• Lắp đặt thiết bị bảo vệ: Bố trí MCCB hoặc ACB phù hợp với dòng điện và khả năng cắt ngắn mạch.
• Đấu nối nguồn điện: Kết nối đúng các đầu vào, đầu ra theo sơ đồ kỹ thuật của thiết bị.
• Nối đất bảo vệ: Đấu dây tiếp địa PE đúng yêu cầu an toàn điện.
• Kiểm tra và chạy thử: Đo điện áp đầu ra danh định 380V, sau đó đưa tải vào từng bước và theo dõi dòng điện, nhiệt độ.

Lưu ý kỹ thuật: Ổn áp 500KVA có dòng điện đầu ra tính toán khoảng 760A tại 380V. Khi nguồn điện đầu vào giảm, dòng điện phía nguồn có thể tăng đáng kể nếu vẫn duy trì cùng mức công suất.

Những Lưu Ý Khi Sử Dụng Ổn Áp Standa 500KVA SH3-500K/3II

Để ổn áp hoạt động đúng chức năng, doanh nghiệp cần tuân thủ giới hạn điện áp, công suất và điều kiện sử dụng theo thiết kế.

Những lưu ý quan trọng gồm:

• Không sử dụng ngoài dải điện áp: Đặc biệt khi nguồn điện thường xuyên thấp hơn 260V.
• Không để phụ tải vượt khả năng chịu tải: Cần kiểm tra công suất biểu kiến và dòng điện thực tế.
• Theo dõi điện áp từng pha: Phát hiện tình trạng mất cân bằng điện áp.
• Kiểm tra dòng khởi động: Hạn chế đóng đồng thời quá nhiều động cơ công suất lớn.
• Bảo đảm khả năng tản nhiệt: Không đặt máy trong môi trường bí nhiệt hoặc nhiều bụi dẫn điện.
• Kiểm tra đầu đấu dây: Hạn chế hiện tượng phát nhiệt do tiếp xúc điện kém.
• Theo dõi cơ cấu điều chỉnh: Kiểm tra tiếng động hoặc chuyển động bất thường.
• Không nhầm ổn áp với UPS: Ổn áp không có khả năng tự cung cấp điện khi mất nguồn.
• Không nhầm ổn áp với biến áp cách ly: Ổn áp thông thường không tạo cách ly điện trực tiếp.
• Bảo dưỡng định kỳ: Kiểm tra hệ thống điều khiển, đầu nối, cơ cấu điều chỉnh và tình trạng cách điện.

Nếu ổn áp hoạt động bất thường, phát nhiệt cao hoặc cơ cấu điều chỉnh liên tục không dừng, cần kiểm tra nguồn điện và phụ tải trước khi tiếp tục sử dụng.
