Ổn Áp Standa 3 Pha 50KVA DR3-50KII Dải 160V-430V

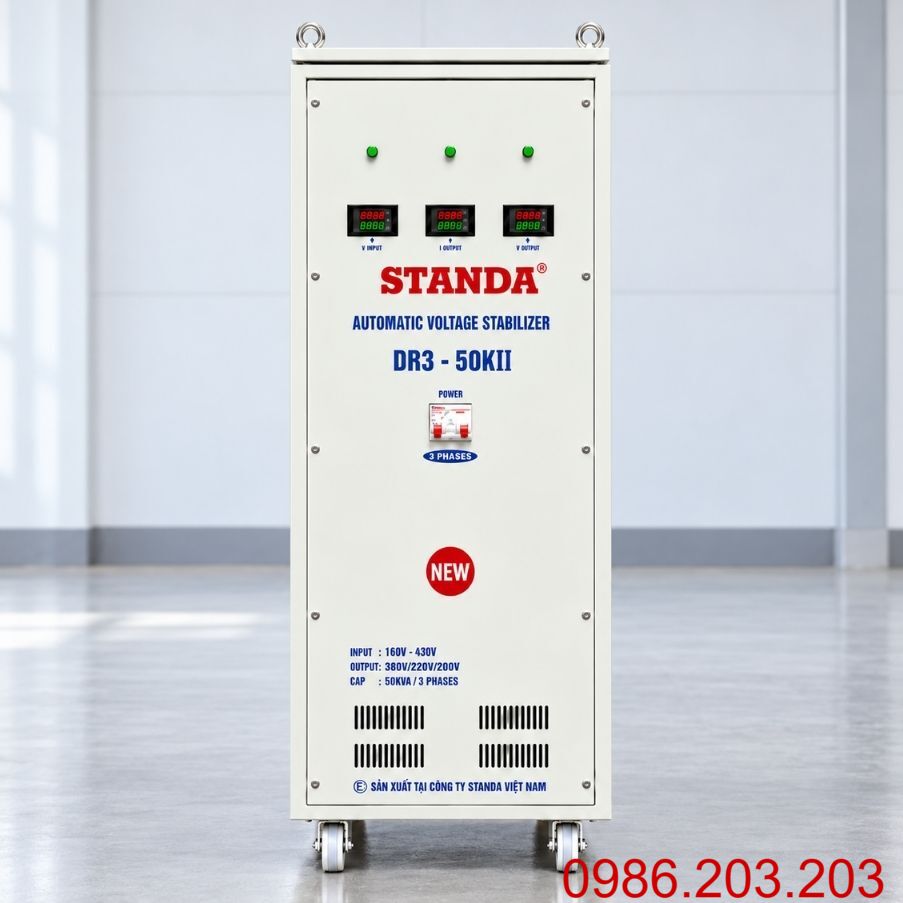

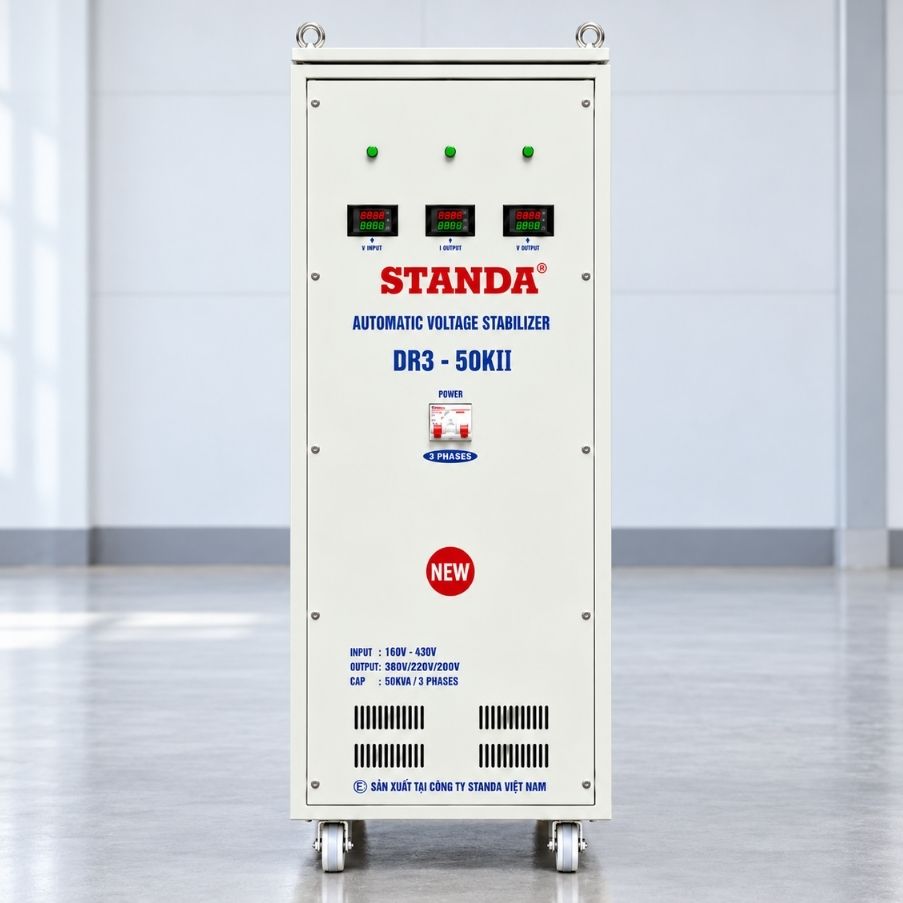

Ổn Áp Standa 3 Pha 50KVA DR3-50KII

Ổn áp Standa 3 pha 50KVA DR3-50KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, cơ sở sản xuất, khu vực cuối nguồn hoặc nơi điện áp có thể tụt sâu vào giờ cao điểm. Máy có nhiệm vụ theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế trước khi cấp điện cho phụ tải phía sau.

Với công suất biểu kiến 50KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-50KII phù hợp với motor 3 pha, máy cơ khí, tủ điều khiển, máy sản xuất và các nhóm phụ tải có tổng tải tương ứng.

Khi lựa chọn ổn áp 50KVA, cần xem xét đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, dòng khởi động của motor, số lượng thiết bị hoạt động đồng thời và đặc tính nguồn điện thực tế. Công suất 50KVA là công suất biểu kiến, không nên mặc định tương đương 50kW trong mọi trường hợp.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-50KII

Ổn áp Standa 3 pha 50KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và tự động điều chỉnh khi nguồn điện tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình thực tế của từng model.

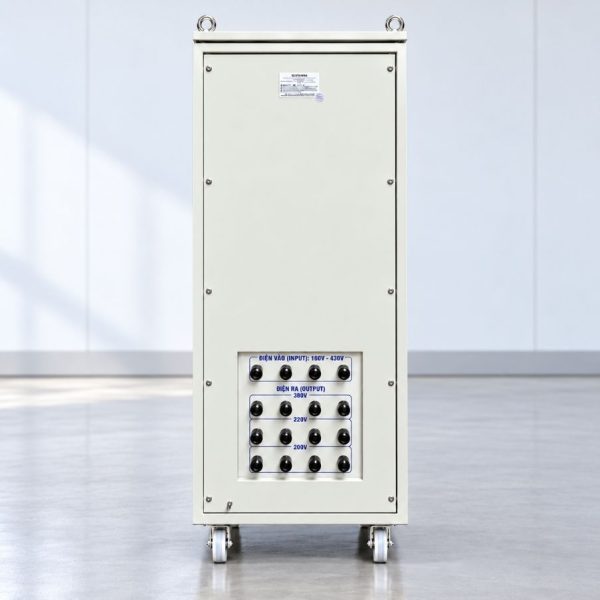

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Quá trình vận hành có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là ổn định điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không chủ động thay đổi nguồn 50Hz thành 60Hz hoặc ngược lại.

Điểm Nổi Bật Của Ổn Áp Standa 50KVA 3 Pha

DR3-50KII được thiết kế cho hệ thống điện 3 pha có biên độ dao động lớn. Điểm đáng chú ý nằm ở khả năng làm việc với nguồn điện thấp hơn so với các dòng dải hẹp.

Một số đặc điểm nổi bật gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có nguồn điện 3 pha yếu hoặc dao động mạnh.
• Công suất biểu kiến 50KVA: Đáp ứng nhóm phụ tải có tổng công suất nằm trong khả năng của máy.
• Điều chỉnh điện áp tự động: Hệ thống liên tục theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho điện 3 pha: Phù hợp với motor, máy cơ khí, tủ điện và nhiều thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp thiết bị phía sau được cấp nguồn trong điều kiện phù hợp hơn.
• Phù hợp môi trường công nghiệp: Có thể sử dụng cho nhà xưởng, khu vực máy móc hoặc một cụm phụ tải riêng.
• Dải làm việc rộng: Thích hợp hơn với khu vực điện yếu so với các model có ngưỡng đầu vào thấp nhất cao hơn.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3-50KII

Các thông số chi tiết khác như điện áp đầu ra, hiệu suất, kích thước, trọng lượng, sai số điện áp và hệ thống bảo vệ nên được kiểm tra theo sản phẩm thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho biết DR3-50KII được thiết kế để hoạt động với nguồn điện 3 pha có mức dao động rộng.

Nếu thông số 160V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này đặc biệt phù hợp với những trường hợp:

• Điện áp tụt sâu vào giờ cao điểm.
• Nhà xưởng ở cuối tuyến điện.
• Khu vực xa trạm biến áp.
• Nguồn thay đổi mạnh theo tải sản xuất.
• Hệ thống có motor gây sụt áp khi khởi động.

Nếu điện áp thường xuyên thấp hơn 160V, cần kiểm tra lại nguồn và hạ tầng điện phía trước thay vì chỉ tăng công suất ổn áp.

Cũng cần lưu ý rằng dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 50KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

Phân Biệt Dải 160V-430V Và 260V-430V

Việc lựa chọn đúng dải điện áp cần dựa trên mức điện áp thấp nhất thực tế tại nơi sử dụng.

• Dải 160V-430V: Phù hợp với khu vực điện yếu rõ rệt, nguồn thường xuyên tụt sâu hoặc nhà xưởng nằm xa trạm biến áp.
• Dải 260V-430V: Phù hợp với khu vực có nguồn tương đối ổn định, điện áp có dao động nhưng không thường xuyên xuống quá thấp.

Nếu điện áp thực tế nhiều thời điểm xuống dưới 260V, dải 160V-430V sẽ phù hợp hơn. Ngược lại, nếu nguồn vẫn chủ yếu duy trì trên 260V thì không nhất thiết phải sử dụng dải quá rộng.

Ứng Dụng Của Ổn Áp Standa 3 Pha 50KVA

Với công suất biểu kiến 50KVA, DR3-50KII phù hợp với nhiều hệ thống điện 3 pha trong nhà xưởng và cơ sở sản xuất có tổng tải tương ứng.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và thiết bị 3 pha.
• Motor 3 pha: Sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của hệ thống.
• Tủ điều khiển công nghiệp: Hỗ trợ duy trì nguồn điện phù hợp hơn cho hệ thống điều khiển.
• Máy móc sản xuất: Có thể cấp nguồn cho một hoặc nhiều thiết bị có tổng tải tương ứng.
• Máy bơm, quạt công nghiệp: Phù hợp sau khi kiểm tra công suất, dòng vận hành và đặc tính khởi động.
• Máy móc chuyên dụng: Sử dụng khi yêu cầu điện áp, dòng điện và chế độ hoạt động tương thích.
• Cụm phụ tải riêng trong nhà xưởng: Có thể cấp nguồn cho một khu vực sản xuất nhất định.

Mỗi loại phụ tải có đặc tính điện khác nhau. Vì vậy, khi lựa chọn DR3-50KII cần xem xét dòng tải thực tế, hệ số công suất và dòng khởi động, không nên chỉ cộng tổng số kW.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 50KVA

Trước khi lắp đặt Standa DR3-50KII, cần khảo sát đầy đủ nguồn điện và đặc tính phụ tải. Với hệ thống 3 pha 50KVA, việc đấu nối nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Một số lưu ý quan trọng gồm:

• Kiểm tra điện áp nguồn: Đo R-S, S-T và T-R tại nhiều thời điểm.
• Đo khi tải lớn hoạt động: Xác định mức điện áp thấp nhất thực tế.
• Xác nhận dải đầu vào: Bảo đảm nguồn phù hợp với 160V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ dòng điện, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB và thiết bị đóng cắt cần phù hợp với đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phía sau sử dụng motor.
• Nối đất bảo vệ PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử trước khi cấp tải: Kiểm tra điện áp đầu ra và tình trạng hoạt động của máy.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình tăng tải.
• Kiểm tra đầu cốt: Bảo đảm các điểm kết nối chắc chắn, không phát nhiệt bất thường.
• Theo dõi nhiệt độ: Kiểm tra dây dẫn, MCCB và điểm tiếp xúc sau khi máy vận hành có tải.
• Bố trí máy thông thoáng: Tránh khu vực quá nóng, ẩm hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và thiết bị đóng cắt trong quá trình sử dụng.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi dòng tải, chiều dài tuyến, phương pháp đi dây và điều kiện vận hành của mỗi hệ thống có thể khác nhau.
