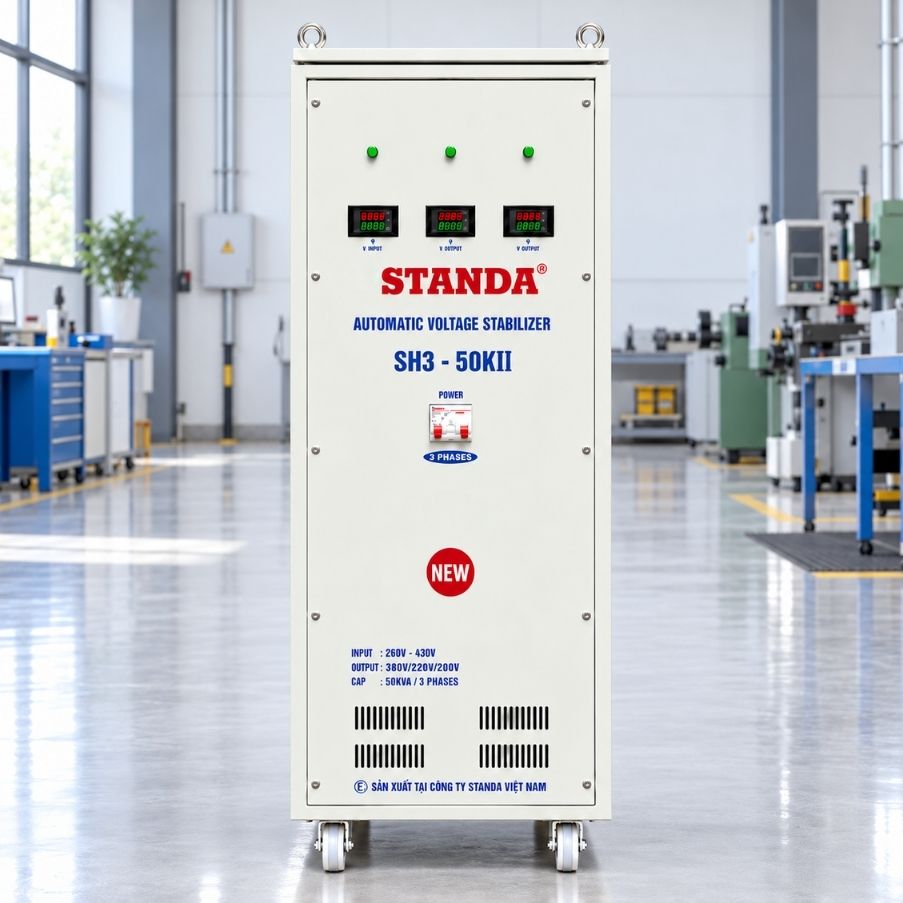

Ổn Áp Standa 3 Pha 50KVA SH3-50KII Dải 260V-430V

Ổn Áp Standa 3 Pha 50KVA SH3-50KII

Ổn áp Standa 3 pha 50KVA SH3-50KII dải 260V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có nguồn thường xuyên dao động nhưng không tụt quá sâu. Sản phẩm phù hợp với nhà xưởng, cơ sở sản xuất, motor 3 pha, tủ điều khiển, máy cơ khí và các nhóm thiết bị có tổng tải nằm trong khả năng của máy.

Với công suất biểu kiến 50KVA cùng dải điện áp đầu vào 260V-430V, model SH3-50KII có nhiệm vụ theo dõi điện áp nguồn và tự động điều chỉnh tăng hoặc giảm trong phạm vi thiết kế trước khi cấp điện cho phụ tải.

Khi lựa chọn ổn áp 50KVA, cần xem xét đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, dòng khởi động của motor và số lượng thiết bị hoạt động đồng thời. Không nên mặc định 50KVA tương đương 50kW trong mọi trường hợp.

Ổn Áp Standa SH3-50KII Phù Hợp Với Hệ Thống Điện Nào?

Standa SH3-50KII phù hợp với các hệ thống điện 3 pha có tải tương đối lớn và nguồn điện chủ yếu nằm trong phạm vi 260V-430V. Đây là lựa chọn phù hợp tại những nơi điện áp có dao động nhưng không thường xuyên tụt xuống mức quá thấp.

Một số trường hợp có thể cân nhắc sử dụng gồm:

• Nhà xưởng sản xuất: Có nhiều thiết bị 3 pha hoạt động theo từng khu vực hoặc từng ca.
• Xưởng cơ khí: Phù hợp với máy gia công, motor và thiết bị điện 3 pha có tải tương ứng.
• Tủ điều khiển công nghiệp: Hỗ trợ duy trì điều kiện điện áp phù hợp hơn cho hệ thống điều khiển.
• Máy móc sản xuất: Có thể cấp cho một hoặc nhiều thiết bị khi tổng tải nằm trong khả năng của máy.
• Máy bơm, quạt công nghiệp: Phù hợp sau khi kiểm tra công suất và đặc tính khởi động.
• Cụm phụ tải riêng: Có thể sử dụng cho một khu vực sản xuất thay vì toàn bộ nhà xưởng.

Trước khi lựa chọn, nên đo điện áp tại nhiều thời điểm trong ngày, đặc biệt khi các tải lớn đang hoạt động, để xác định dải 260V-430V có phù hợp với nguồn điện thực tế hay không.

Điểm Nổi Bật Của Ổn Áp Standa 50KVA 3 Pha

SH3-50KII được thiết kế cho hệ thống điện 3 pha có mức dao động điện áp vừa phải. So với dòng dải rộng 160V-430V, model SH3 phù hợp hơn với khu vực có nguồn tương đối ổn định và điện áp thấp nhất vẫn chủ yếu nằm trên khoảng 260V.

Một số đặc điểm đáng chú ý:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn 3 pha có hiện tượng thấp áp hoặc cao áp nhưng không tụt quá sâu.
• Công suất biểu kiến 50KVA: Đáp ứng các nhóm phụ tải có tổng công suất và dòng điện phù hợp.
• Điều chỉnh điện áp tự động: Máy theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp với motor, tủ điện, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp phụ tải phía sau làm việc trong điều kiện nguồn phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng cho một cụm máy, một phân xưởng hoặc nhóm phụ tải riêng.
• Phù hợp với nguồn điện không tụt quá sâu: Không cần lựa chọn dải rộng hơn nếu điện áp thực tế vẫn nằm trong vùng làm việc của SH3.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của SH3-50KII

Ổn áp Standa 3 pha 50KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và thực hiện điều chỉnh khi nguồn điện tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình của model thực tế.

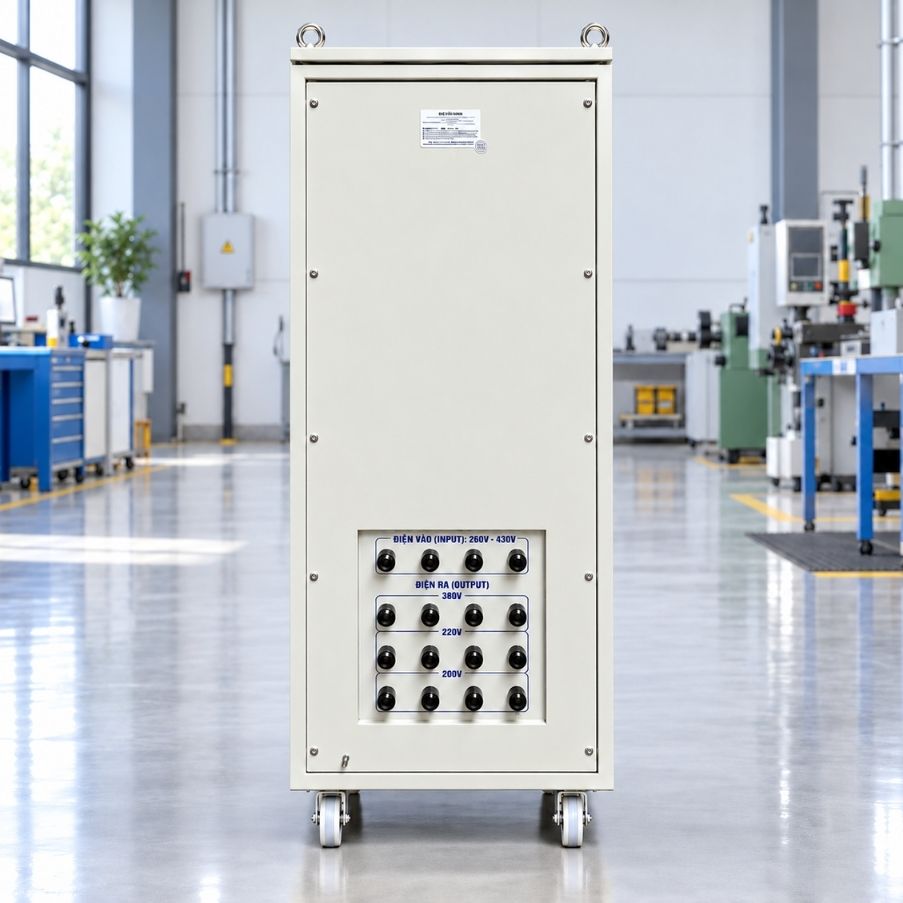

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Quá trình vận hành có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp có chức năng chính là ổn định điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không chủ động chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa SH3-50KII

Các thông số chi tiết khác như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được kiểm tra theo sản phẩm thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết SH3-50KII được thiết kế để làm việc khi nguồn điện 3 pha nằm trong phạm vi này.

Nếu 260V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải này thường phù hợp với:

• Điện áp giảm vào giờ cao điểm.
• Nguồn điện thay đổi theo số lượng thiết bị đang vận hành.
• Nhà xưởng có đường dây cấp điện tương đối dài.
• Hệ thống có motor làm điện áp giảm trong thời gian khởi động.
• Nguồn điện có dao động nhưng phần lớn vẫn nằm trong phạm vi thiết kế.

Nếu điện áp thực tế thường xuyên xuống dưới 260V, nên khảo sát lại nguồn và cân nhắc dòng có dải đầu vào rộng hơn.

Cũng cần lưu ý rằng dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 50KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

Phân Biệt Dải 260V-430V Và 160V-430V

Hai dải điện áp phục vụ những điều kiện nguồn khác nhau. Việc lựa chọn nên dựa trên điện áp thấp nhất thực tế, không nên chọn theo cảm tính.

• Dải 260V-430V: Phù hợp với khu vực có nguồn điện tương đối ổn định, chỉ xuất hiện dao động ở mức vừa phải.
• Dải 160V-430V: Phù hợp hơn với khu vực điện yếu rõ rệt, cuối đường dây hoặc nơi điện áp thường xuyên tụt dưới 260V.

Nếu nguồn chủ yếu duy trì từ khoảng 260V trở lên, SH3-50KII là phương án phù hợp. Nếu nguồn thường xuyên xuống sâu hơn, nên cân nhắc dòng DR3 có dải rộng hơn.

Ứng Dụng Của Ổn Áp Standa 3 Pha 50KVA

Với công suất biểu kiến 50KVA, SH3-50KII phù hợp với nhiều hệ thống điện 3 pha trong nhà xưởng và cơ sở sản xuất có tổng tải tương ứng.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và các thiết bị điện 3 pha.
• Motor 3 pha: Sử dụng khi dòng vận hành và dòng khởi động phù hợp với hệ thống.
• Tủ điều khiển công nghiệp: Hỗ trợ cung cấp điều kiện điện áp phù hợp hơn cho hệ thống điều khiển.
• Máy móc sản xuất: Có thể sử dụng cho một hoặc nhiều thiết bị có tổng tải tương ứng.
• Máy bơm, quạt công nghiệp: Phù hợp sau khi kiểm tra công suất và đặc tính khởi động.
• Máy móc chuyên dụng: Sử dụng khi yêu cầu điện áp, dòng điện và chế độ vận hành tương thích.
• Cụm phụ tải riêng trong nhà xưởng: Có thể cấp nguồn cho một khu vực sản xuất thay vì toàn bộ hệ thống.

Mỗi loại phụ tải có đặc tính điện khác nhau. Vì vậy, khi lựa chọn SH3-50KII cần xem xét dòng tải thực tế, hệ số công suất và dòng khởi động, không nên chỉ cộng tổng công suất kW.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 50KVA

Trước khi lắp đặt Standa SH3-50KII, cần khảo sát đầy đủ nguồn điện và đặc tính phụ tải. Với hệ thống 3 pha 50KVA, việc đấu nối nên được thực hiện bởi kỹ thuật viên có chuyên môn.

Một số lưu ý quan trọng:

• Kiểm tra điện áp nguồn: Đo R-S, S-T và T-R tại nhiều thời điểm.
• Đo khi tải lớn hoạt động: Xác định điện áp thấp nhất thực tế của hệ thống.
• Xác nhận dải đầu vào: Bảo đảm nguồn phù hợp với 260V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB và thiết bị đóng cắt cần phù hợp với đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phụ tải phía sau có motor.
• Nối đất bảo vệ PE: Vỏ máy cần được tiếp địa đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đưa phụ tải vào.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình tăng tải.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn và không phát nhiệt bất thường.
• Theo dõi nhiệt độ: Kiểm tra dây dẫn, MCCB và các điểm tiếp xúc sau khi máy vận hành có tải.
• Bố trí máy thông thoáng: Tránh nơi quá nóng, ẩm hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi tình trạng dây dẫn, đầu nối và thiết bị đóng cắt trong quá trình sử dụng.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi mỗi hệ thống có dòng tải, chiều dài tuyến và điều kiện lắp đặt khác nhau.
