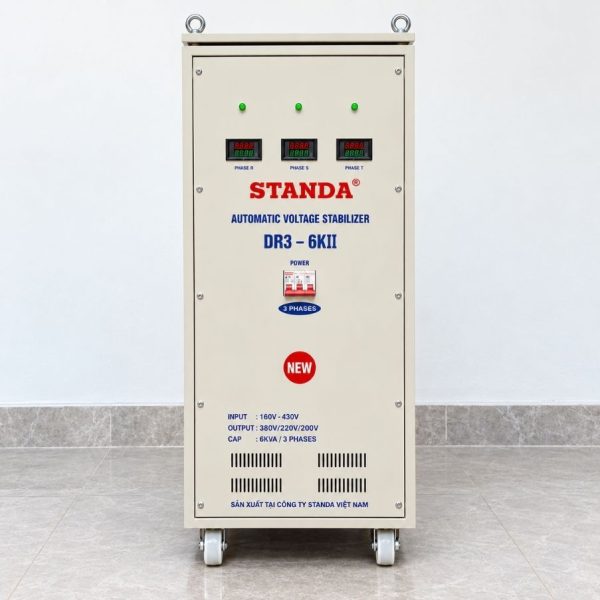

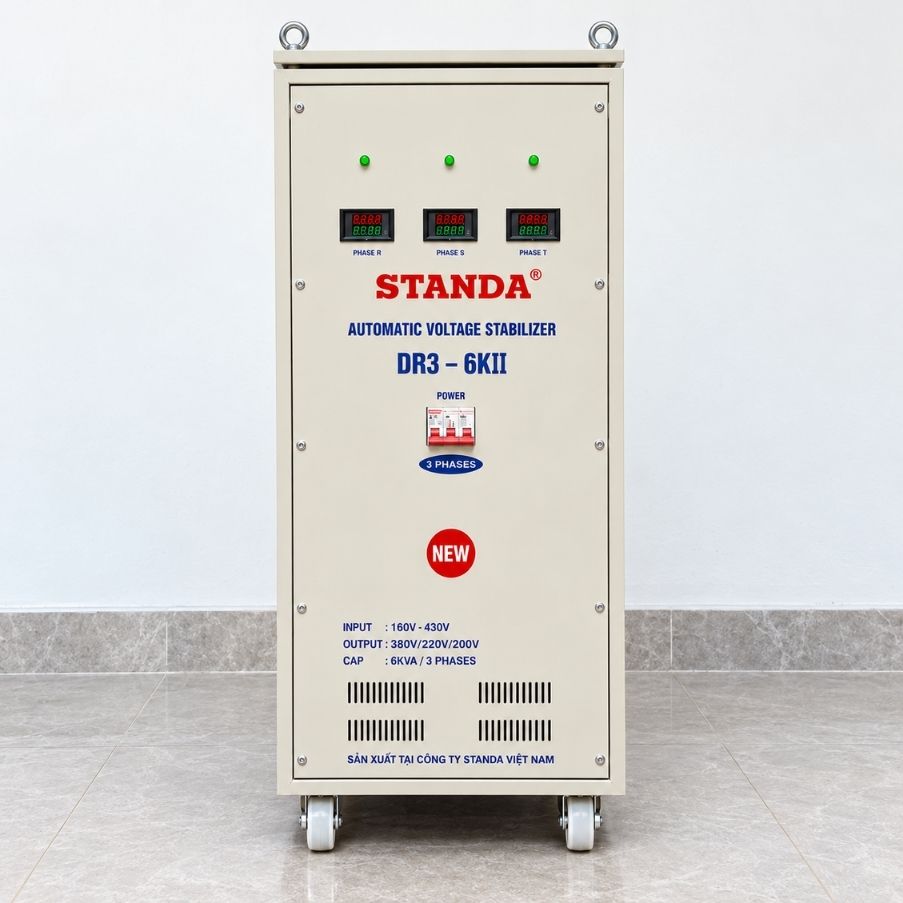

Ổn Áp Standa 3 Pha 6KVA DR3-6KII Dải 160V-430V

Ổn Áp Standa 3 Pha 6KVA DR3-6KII

Ổn áp Standa 3 pha 6KVA DR3-6KII dải 160V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt phù hợp với khu vực điện yếu, cuối đường dây hoặc nơi điện áp sụt đáng kể vào giờ cao điểm.

Với công suất biểu kiến 6KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-6KII có thể sử dụng cho tủ điều khiển, motor công suất nhỏ, máy cơ khí và các thiết bị 3 pha có thông số phù hợp. Máy liên tục theo dõi điện áp đầu vào và tự động điều chỉnh khi nguồn tăng hoặc giảm trong phạm vi thiết kế.

Khi lựa chọn ổn áp Standa 6KVA, cần kiểm tra điện áp nguồn thực tế, dòng tải, hệ số công suất, loại phụ tải và dòng khởi động nếu có motor. Công suất 6KVA là công suất biểu kiến, không nên mặc định tương đương 6kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 6KVA 3 Pha

Standa DR3-6KII được thiết kế theo hướng đáp ứng những hệ thống điện 3 pha có biên độ điện áp dao động tương đối rộng. Với công suất 6KVA, máy phù hợp cho các nhóm tải không quá lớn nhưng cần nguồn điện ổn định hơn.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có nguồn 3 pha yếu hoặc dao động mạnh.
• Công suất biểu kiến 6KVA: Thích hợp với nhóm phụ tải 3 pha có công suất tương ứng.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho điện 3 pha: Phù hợp với motor nhỏ, tủ điện và máy móc công nghiệp.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp phụ tải phía sau làm việc trong điều kiện điện áp phù hợp hơn.
• Ứng dụng linh hoạt: Có thể dùng tại xưởng nhỏ, phòng kỹ thuật hoặc cho một nhóm thiết bị riêng.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của DR3-6KII

Ổn áp Standa 3 pha 6KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và tự động điều chỉnh khi điện áp tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện việc tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy thuộc cấu hình thực tế của máy.

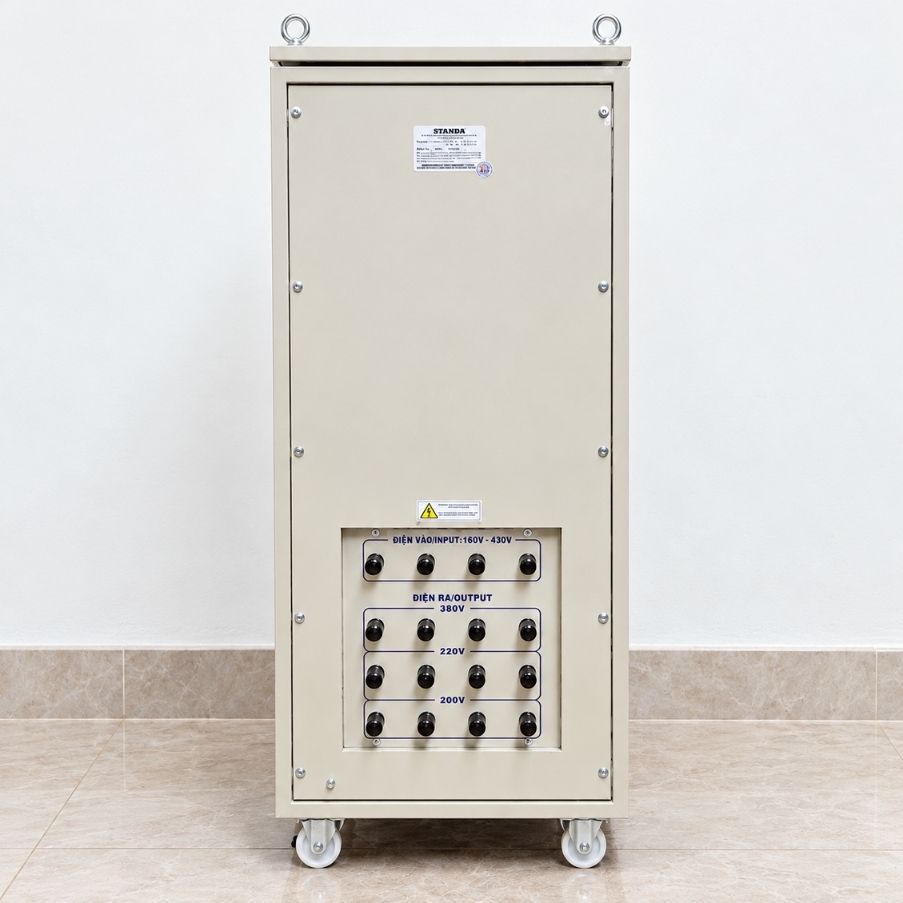

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các linh kiện và bộ phận dẫn điện bên trong.

Quá trình làm việc có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Ổn Áp 3 Pha Standa DR3-6KII

Những thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của sản phẩm thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho thấy DR3-6KII được thiết kế để làm việc trong điều kiện nguồn điện 3 pha có mức dao động rộng. Đây là điểm đáng chú ý với những khu vực thường xuyên gặp tình trạng thấp áp.

Nếu 160V-430V được tính theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống:

• Điện yếu vào giờ cao điểm: Điện áp giảm khi nhiều phụ tải cùng hoạt động.
• Nhà xưởng xa trạm biến áp: Đường dây dài gây sụt áp.
• Khu vực cuối tuyến điện: Nguồn thường biến động nhiều hơn.
• Hệ thống có motor: Dòng khởi động có thể làm điện áp giảm tạm thời.
• Nguồn điện lúc cao, lúc thấp: Cần ổn định điện áp tự động trong phạm vi rộng.

Tuy nhiên, dải 160V-430V không có nghĩa máy luôn cung cấp đủ 6KVA tại mọi mức điện áp trong toàn dải. Khi nguồn xuống sát 160V, khả năng tải thực tế cần được đánh giá theo đặc tính kỹ thuật của model.

So Sánh Dải 160V-430V Và 260V-430V

Trong hệ thống ổn áp 3 pha, việc chọn đúng dải điện áp cần dựa trên mức điện áp thấp nhất thực tế của nguồn.

• Dải 160V-430V: Phù hợp với khu vực điện 3 pha yếu, điện áp có thể tụt sâu. Dải hoạt động rộng hơn giúp máy thích ứng tốt hơn với nguồn có mức biến động lớn.
• Dải 260V-430V: Phù hợp với khu vực nguồn tương đối ổn định, điện áp không thường xuyên xuống dưới 260V.

Nếu điện áp thực tế thường xuyên thấp hơn 260V thì model dải 160V-430V sẽ phù hợp hơn về phạm vi làm việc. Ngược lại, nếu nguồn tương đối ổn định thì không nhất thiết phải chọn dải quá rộng.

Ứng Dụng Của Ổn Áp Standa 3 Pha 6KVA

Với công suất biểu kiến 6KVA, DR3-6KII phù hợp với các hệ thống điện 3 pha có tải vừa và nhỏ, đặc biệt tại những nơi nguồn thường xuyên bị yếu hoặc dao động.

Một số ứng dụng phù hợp:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Motor công suất nhỏ: Sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của ổn áp.
• Máy cơ khí nhỏ: Phù hợp với thiết bị có tổng tải tương ứng.
• Máy bơm, quạt nhỏ: Cần kiểm tra thêm đặc tính khởi động.
• Thiết bị đo lường: Hỗ trợ nguồn điện ổn định hơn cho hệ thống phù hợp.
• Máy móc chuyên dụng: Dùng khi điện áp và công suất tương thích.
• Xưởng sản xuất nhỏ: Có thể cấp nguồn cho một nhóm phụ tải riêng.

Trước khi lựa chọn, nên kiểm tra tổng tải thực tế, dòng điện và chế độ hoạt động của thiết bị thay vì chỉ dựa vào công suất danh nghĩa.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 6KVA

Trước khi lắp đặt DR3-6KII, cần khảo sát nguồn điện và xác định rõ đặc tính của phụ tải. Việc đấu nối hệ thống điện 3 pha nên do người có chuyên môn thực hiện.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Xác nhận dải đầu vào: Bảo đảm nguồn thực tế phù hợp với 160V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: Lựa chọn theo dòng điện và đặc tính hệ thống.
• Kiểm tra thứ tự pha: Quan trọng nếu phía sau sử dụng motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi cấp tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T.
• Kiểm tra đầu cốt: Bảo đảm các điểm nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi quá ẩm, quá nóng hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, đầu nối và tình trạng vận hành.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi điều kiện tải, chiều dài đường dây và phương pháp lắp đặt có thể khác nhau.
