Ổn Áp Standa 3 Pha 6KVA SH3-6KII Dải 260V-430V

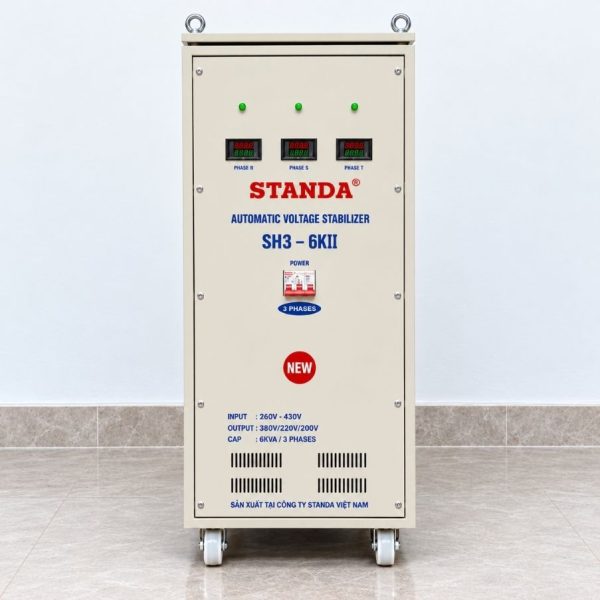

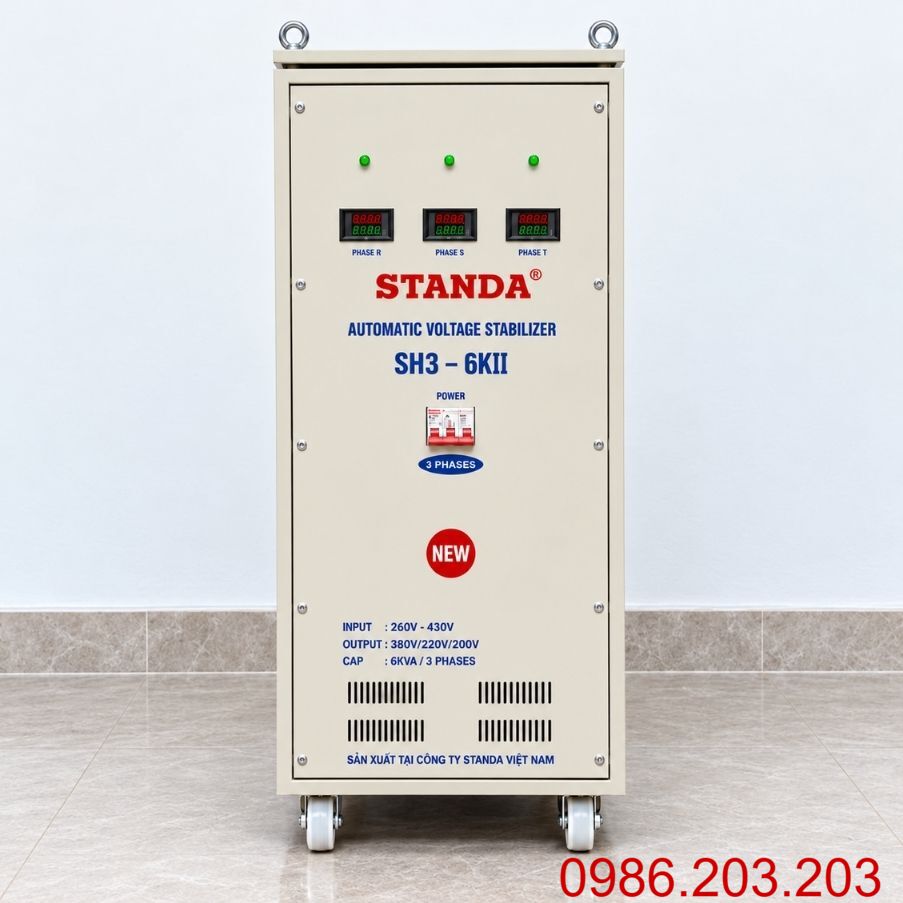

Ổn Áp Standa 3 Pha 6KVA SH3-6KII

Ổn áp Standa 3 pha 6KVA SH3-6KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có công suất tải vừa và nhỏ, phù hợp với những khu vực nguồn điện có dao động nhưng không thường xuyên tụt quá sâu. Máy liên tục theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế, từ đó hỗ trợ cung cấp nguồn điện phù hợp hơn cho thiết bị sử dụng phía sau.

Với công suất biểu kiến 6KVA và dải điện áp đầu vào 260V-430V, model SH3-6KII có thể sử dụng cho tủ điều khiển, motor công suất nhỏ, máy cơ khí và các thiết bị 3 pha có thông số phù hợp.

Khi lựa chọn ổn áp Standa 6KVA, cần quan tâm đến điện áp thực tế, dòng tải, hệ số công suất, loại phụ tải và dòng khởi động nếu sử dụng motor. Công suất 6KVA là công suất biểu kiến, không nên mặc định tương đương 6kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standa 6KVA 3 Pha

Standa SH3-6KII được thiết kế tập trung vào khả năng ổn định điện áp cho các phụ tải 3 pha có tổng công suất phù hợp. Dải đầu vào 260V-430V phù hợp với những khu vực nguồn điện có mức dao động vừa phải.

Những đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có hiện tượng thấp áp hoặc cao áp nhưng không tụt quá sâu.
• Công suất biểu kiến 6KVA: Thích hợp với các phụ tải 3 pha có tổng tải nằm trong khả năng của máy.
• Điều chỉnh điện áp tự động: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho điện 3 pha: Phù hợp với motor nhỏ, tủ điều khiển và máy móc công nghiệp tương ứng.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp phụ tải phía sau làm việc trong điều kiện nguồn phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng tại xưởng nhỏ, phòng kỹ thuật hoặc cho từng nhóm thiết bị riêng.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động Của SH3-6KII

Ổn áp Standa 3 pha 6KVA hoạt động dựa trên nguyên tắc giám sát điện áp đầu vào và tự động điều chỉnh khi điện áp nguồn tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh: Thực hiện thay đổi điện áp theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình cụ thể của sản phẩm.

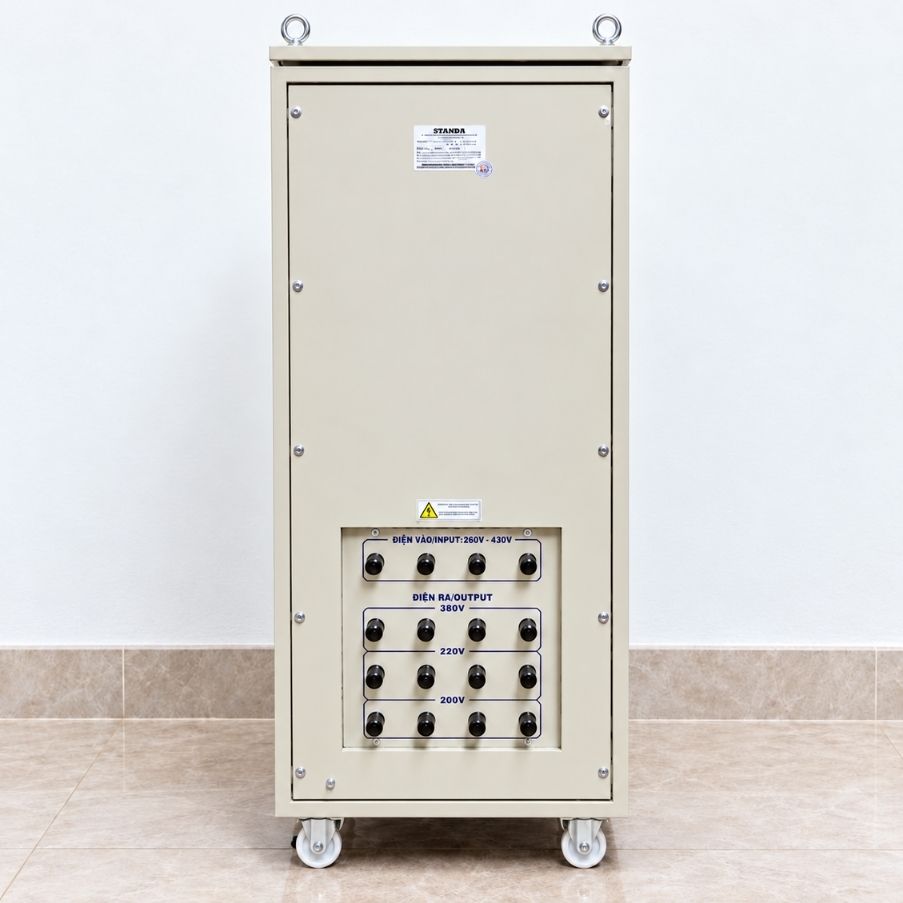

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Quá trình vận hành có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh → Cấp điện cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không tự chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Của Ổn Áp 3 Pha Standa SH3-6KII

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và cấu hình bảo vệ nên được đối chiếu theo model hoặc tem máy thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết Standa SH3-6KII được thiết kế để làm việc khi nguồn điện 3 pha nằm trong phạm vi này.

Nếu thông số 260V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với các tình huống:

• Điện áp giảm vào giờ cao điểm: Nguồn bị kéo xuống khi nhiều phụ tải hoạt động đồng thời.
• Nguồn thay đổi theo tải: Điện áp tăng hoặc giảm theo số lượng thiết bị đang vận hành.
• Nhà xưởng có đường dây tương đối dài: Có thể xuất hiện sụt áp tại điểm sử dụng.
• Hệ thống sử dụng motor: Dòng khởi động có thể làm điện áp giảm trong thời gian ngắn.
• Nguồn chưa hoàn toàn ổn định: Điện áp dao động nhưng phần lớn vẫn nằm trong dải thiết kế.

Nếu điện áp thường xuyên thấp hơn 260V, nên khảo sát lại và cân nhắc model có dải đầu vào rộng hơn.

Đồng thời, dải 260V-430V không có nghĩa máy luôn cung cấp đủ 6KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế của model.

So Sánh Khả Năng Kéo Điện Của Dải 160V Và 260V

Trong hệ thống ổn áp 3 pha, dải điện áp đầu vào cần được lựa chọn dựa trên mức điện áp thấp nhất đo được tại công trình.

• Dải 160V-430V: Phù hợp với khu vực nguồn điện yếu và có khả năng tụt sâu. Phạm vi điều chỉnh rộng hơn nên thích hợp với những nơi điện áp biến động lớn.
• Dải 260V-430V: Phù hợp với khu vực nguồn điện tương đối ổn định, điện áp có giảm nhưng không thường xuyên xuống quá thấp.

Việc chọn đúng dải điện áp giúp ổn áp phù hợp hơn với điều kiện nguồn thực tế. Không nên chọn dải chỉ dựa trên cảm giác điện “yếu” hay “khỏe”, mà nên đo điện áp tại nhiều thời điểm trước khi quyết định.

Ứng Dụng Của Ổn Áp Standa 3 Pha 6KVA

Với công suất biểu kiến 6KVA, SH3-6KII phù hợp với các nhóm phụ tải 3 pha có tổng công suất tương ứng.

Một số ứng dụng phù hợp gồm:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Motor công suất nhỏ: Sử dụng khi dòng làm việc và dòng khởi động phù hợp.
• Máy cơ khí: Phù hợp với thiết bị có tổng tải tương ứng.
• Thiết bị đo lường và kiểm soát: Hỗ trợ nguồn điện ổn định hơn cho hệ thống.
• Máy móc chuyên dụng: Sử dụng khi điện áp và công suất tương thích.
• Xưởng sản xuất nhỏ: Có thể cấp cho một nhóm thiết bị riêng có tải phù hợp.

Trước khi lựa chọn nên xác định tổng tải hoạt động đồng thời, không nên chỉ cộng toàn bộ công suất danh nghĩa nếu các thiết bị có chế độ vận hành khác nhau.

Hướng Dẫn Lắp Đặt Ổn Áp Standa 3 Pha 6KVA

Trước khi lắp đặt SH3-6KII, cần khảo sát nguồn điện và xác định rõ đặc tính của phụ tải. Việc đấu nối điện 3 pha nên được thực hiện bởi người có chuyên môn.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Xác nhận đúng dải đầu vào: Bảo đảm nguồn thực tế phù hợp với 260V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Lựa chọn dây dẫn: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: Lựa chọn phù hợp với dòng điện và đặc tính hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phía sau sử dụng motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi đóng tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi ẩm, nóng hoặc tích tụ nhiều bụi.
• Kiểm tra định kỳ: Theo dõi dây dẫn, điểm nối và tình trạng vận hành của máy.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi điều kiện tải, chiều dài đường dây và phương pháp lắp đặt có thể khác nhau.
