Ổn áp Standard 3 Pha 10KVA DR3-10KII Dải 160V-430V

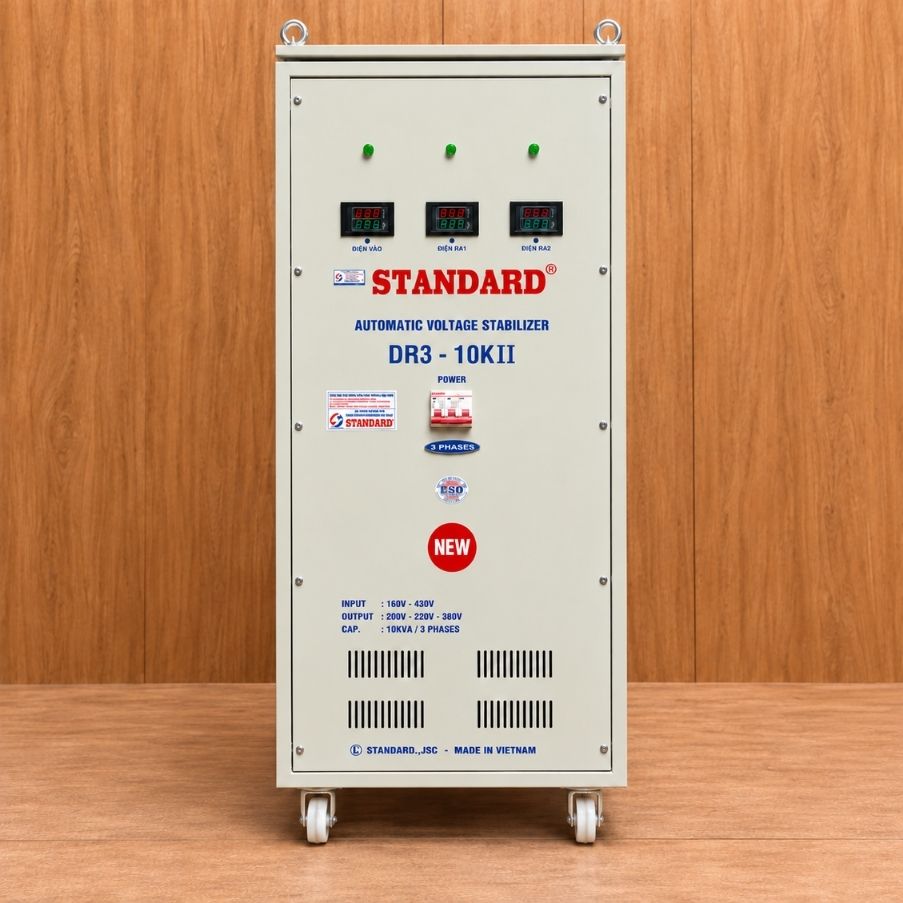

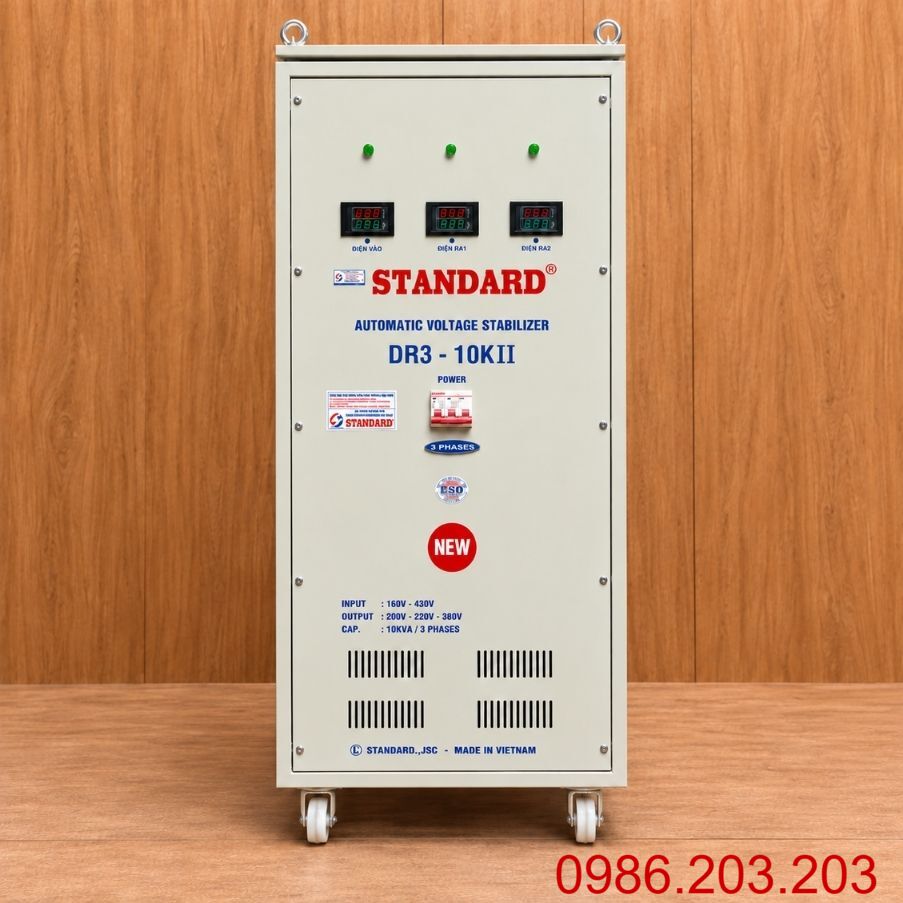

Ổn Áp Standard 3 Pha 10KVA DR3-10KII

Ổn áp Standard 3 pha 10KVA DR3-10KII dải 160V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại khu vực điện yếu, cuối đường dây hoặc nơi điện áp sụt đáng kể vào giờ cao điểm. Máy có nhiệm vụ theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi làm việc nhằm cung cấp nguồn điện phù hợp hơn cho các thiết bị sử dụng phía sau.

Với công suất biểu kiến 10KVA và dải điện áp đầu vào rộng 160V-430V, Standard DR3-10KII có thể sử dụng cho tủ điều khiển, motor, máy cơ khí, thiết bị sản xuất và các phụ tải 3 pha có công suất tương ứng.

Khi lựa chọn ổn áp 10KVA, cần kiểm tra điện áp thấp nhất, dòng tải, hệ số công suất, dòng khởi động và chế độ vận hành của thiết bị. 10KVA là công suất biểu kiến nên không nên mặc định tương đương 10kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 10KVA 3 Pha

Standard DR3-10KII nổi bật với dải điện áp đầu vào rộng, phù hợp cho những hệ thống 3 pha có chất lượng nguồn chưa ổn định. So với dòng dải hẹp, model DR3 có lợi thế khi điện áp đầu nguồn thường xuyên xuống thấp.

Một số đặc điểm đáng chú ý:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có nguồn điện 3 pha biến động lớn, thường xuyên xuất hiện thấp áp hoặc cao áp.
• Công suất biểu kiến 10KVA: Phù hợp với các nhóm tải 3 pha có tổng công suất nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi điện áp nguồn và thực hiện bù tăng hoặc giảm trong phạm vi thiết kế.
• Thiết kế cho điện 3 pha: Có thể sử dụng cho tủ điều khiển, motor, máy cơ khí và thiết bị công nghiệp có thông số phù hợp.
• Hỗ trợ hạn chế ảnh hưởng của nguồn điện bất ổn: Giúp thiết bị phía sau làm việc trong điều kiện điện áp phù hợp hơn.
• Ứng dụng linh hoạt: Phù hợp với xưởng sản xuất nhỏ, phòng kỹ thuật hoặc một nhóm thiết bị riêng biệt.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 10KVA được cấu tạo từ nhiều bộ phận phối hợp nhằm giám sát và điều chỉnh điện áp tự động. Khi điện áp nguồn tăng hoặc giảm, hệ thống điều khiển sẽ nhận biết sai lệch và tác động đến cơ cấu ổn áp.

Các thành phần chính thường gồm:

• Phần biến áp điều chỉnh: Thực hiện việc tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Thực hiện bù điện áp theo tín hiệu điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình cụ thể của sản phẩm.

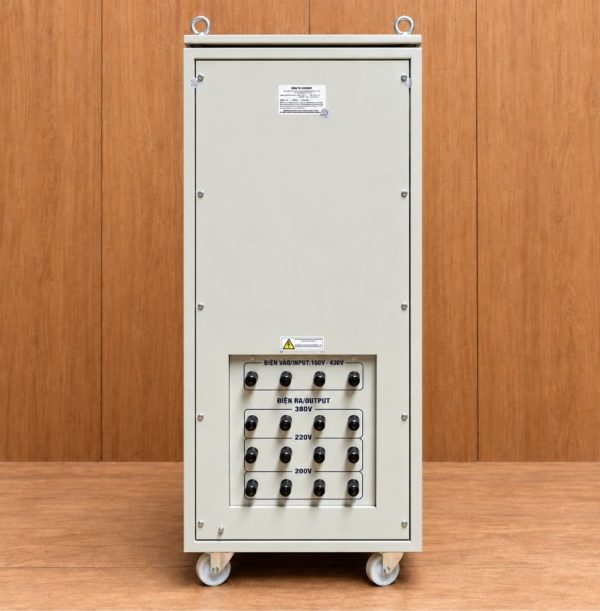

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với máy và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận điện bên trong và hỗ trợ lắp đặt an toàn.

Nguyên lý hoạt động có thể hiểu đơn giản:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp thực hiện chức năng điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, tần số đầu ra về cơ bản vẫn phụ thuộc vào nguồn điện đầu vào.

Thông Số Cơ Bản Của Standard DR3-10KII

Ổn áp Standard DR3-10KII được thiết kế cho hệ thống điện 3 pha có nguồn dao động rộng, phù hợp với những phụ tải cần nguồn điện ổn định hơn trong quá trình vận hành.

Những thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được xác nhận theo tem máy hoặc tài liệu kỹ thuật của DR3-10KII thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho thấy Standard DR3-10KII được thiết kế để làm việc trong điều kiện nguồn điện 3 pha có mức dao động tương đối lớn. Đây là yếu tố quan trọng tại những khu vực thường xuyên xảy ra tình trạng điện yếu hoặc điện áp thay đổi mạnh theo thời điểm.

Nếu 160V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp rộng này thường phù hợp với:

• Khu vực điện yếu: Điện áp thường xuyên thấp hơn mức danh định.
• Nhà xưởng xa trạm biến áp: Đường dây dài có thể gây sụt áp.
• Điện áp tụt vào giờ cao điểm: Khi nhiều thiết bị trong khu vực hoạt động đồng thời.
• Nguồn điện thay đổi theo thời điểm: Điện áp lúc cao, lúc thấp trong ngày.
• Hệ thống có motor: Quá trình khởi động motor có thể làm điện áp nguồn giảm trong thời gian ngắn.
• Xưởng ở cuối tuyến điện: Chất lượng nguồn thường kém ổn định hơn khu vực gần trạm.

Tuy nhiên, dải 160V-430V không có nghĩa máy luôn cung cấp đủ 10KVA tại mọi mức điện áp trong toàn dải. Khi nguồn xuống rất thấp, khả năng tải thực tế cần được đánh giá theo thiết kế và đặc tính của model.

10KVA Có Phải Là 10KW Không?

Không. 10KVA là công suất biểu kiến, trong khi kW là công suất tác dụng của phụ tải.

Quan hệ cơ bản giữa hai đại lượng:

P = S × cosφ

Ví dụ nếu phụ tải có cosφ = 0,8:

10KVA × 0,8 = 8kW

Vì vậy, một ổn áp 10KVA không nên mặc định tương đương với khả năng cấp cho mọi tải 10kW.

Khi lựa chọn cần xem thêm:

• Hệ số công suất cosφ.
• Dòng định mức của thiết bị.
• Loại phụ tải.
• Dòng khởi động.
• Số lượng thiết bị chạy đồng thời.
• Thời gian vận hành.
• Mức điện áp thực tế tại nơi sử dụng.

Đặc biệt với motor, dòng điện trên tem và điều kiện khởi động thường có ý nghĩa quan trọng hơn việc chỉ nhìn vào số kW.

Ứng Dụng Của Ổn Áp Standard 3 Pha 10KVA

Với công suất biểu kiến 10KVA, Standard DR3-10KII phù hợp cho nhiều nhóm tải 3 pha có công suất vừa và nhỏ, đặc biệt ở những nơi nguồn điện thường xuyên dao động hoặc tụt thấp.

Một số ứng dụng thực tế gồm:

• Tủ điều khiển 3 pha: Hỗ trợ cấp nguồn ổn định hơn cho hệ thống điều khiển có tải phù hợp.
• Motor 3 pha: Sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của máy.
• Máy cơ khí: Phù hợp với máy cắt, máy gia công hoặc thiết bị có tổng tải tương ứng.
• Thiết bị sản xuất: Có thể cấp nguồn cho một nhóm máy riêng có công suất phù hợp.
• Thiết bị đo lường và kiểm soát: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống.
• Máy móc chuyên dụng: Sử dụng khi điện áp và công suất tương thích với ổn áp.
• Xưởng sản xuất: Phù hợp với một nhóm phụ tải riêng thay vì hệ thống có tổng công suất quá lớn.

Trước khi sử dụng cần xác định tổng tải chạy đồng thời, không nên chỉ cộng công suất danh nghĩa của tất cả thiết bị nếu chúng có chế độ vận hành khác nhau.

Hướng Dẫn Lắp Đặt Ổn Áp Standard 3 Pha 10KVA

Trước khi lắp đặt Standard DR3-10KII, cần khảo sát nguồn điện và xác định chính xác đặc tính của phụ tải. Hệ thống 3 pha nên được đấu nối bởi người có chuyên môn để bảo đảm an toàn và hạn chế sai sót trong quá trình vận hành.

Một số bước cần lưu ý:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm trong ngày.
• Xác nhận dải đầu vào: Bảo đảm nguồn điện thực tế nằm trong phạm vi thiết kế của máy.
• Kiểm tra công suất tải: Xác định tổng tải hoạt động đồng thời.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của sản phẩm.
• Lựa chọn dây dẫn: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần phù hợp với dòng điện và đặc tính tải.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu hệ thống sử dụng motor 3 pha.
• Nối đất bảo vệ: Vỏ máy cần được nối PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi kết nối phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T khi tăng tải.
• Kiểm tra đầu cốt: Bảo đảm điểm đấu nối chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi quá ẩm, quá nóng hoặc tích tụ nhiều bụi.
• Bảo trì định kỳ: Vệ sinh máy, kiểm tra dây dẫn và các điểm kết nối điện.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho tất cả công trình, bởi lựa chọn thực tế còn phụ thuộc vào dòng tải, chiều dài dây, phương pháp lắp đặt và môi trường sử dụng.
