Ổn Áp Standard 3 Pha 10KVA SH3-10KII Dải 260V-430V

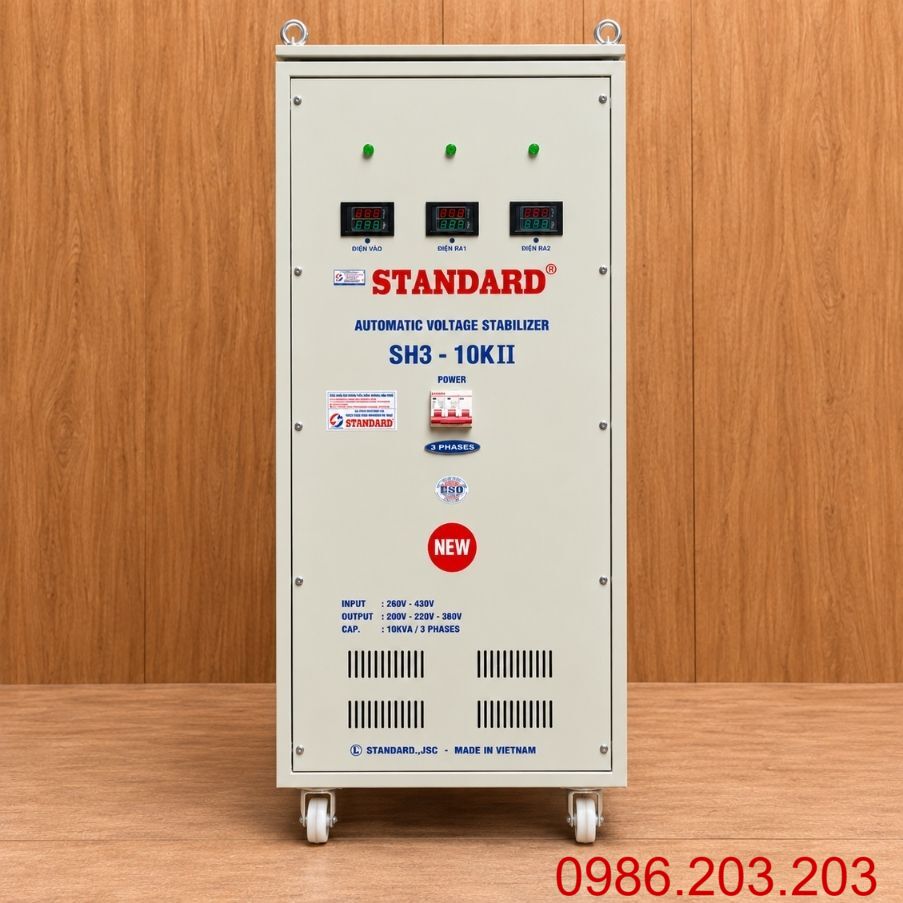

Ổn Áp Standard 3 Pha 10KVA SH3-10KII

Ổn áp Standard 3 pha 10KVA SH3-10KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động nhưng không tụt quá sâu. Máy phù hợp với nhà xưởng, tủ điều khiển, motor, máy cơ khí và các thiết bị công nghiệp có tổng tải nằm trong khả năng của model.

Với công suất biểu kiến 10KVA và dải điện áp đầu vào 260V-430V, Standard SH3-10KII có nhiệm vụ theo dõi sự thay đổi của điện áp nguồn và tự động thực hiện điều chỉnh trong phạm vi thiết kế, từ đó hỗ trợ thiết bị phía sau vận hành trong điều kiện điện áp phù hợp hơn.

Khi lựa chọn ổn áp Standard 10KVA, cần kiểm tra điện áp thấp nhất, điện áp cao nhất, dòng tải, hệ số công suất, đặc tính phụ tải và dòng khởi động của motor. Công suất 10KVA là công suất biểu kiến, không nên hiểu mặc định là 10kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 10KVA 3 Pha

Standard SH3-10KII được thiết kế cho hệ thống điện 3 pha có mức dao động điện áp trong phạm vi 260V-430V. Model này phù hợp với những khu vực nguồn điện tương đối ổn định nhưng vẫn xuất hiện hiện tượng thấp áp hoặc cao áp theo từng thời điểm trong ngày.

Một số đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với hệ thống điện 3 pha có mức dao động vừa phải, không thường xuyên tụt quá sâu.
• Công suất biểu kiến 10KVA: Đáp ứng các nhóm tải 3 pha có tổng công suất và dòng điện nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi điện áp đầu vào và thực hiện bù tăng hoặc giảm khi nguồn thay đổi.
• Thiết kế chuyên dụng cho điện 3 pha: Có thể sử dụng cho tủ điện, motor, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp thiết bị sử dụng phía sau được cấp nguồn trong điều kiện phù hợp hơn.
• Ứng dụng linh hoạt: Phù hợp với nhà xưởng, phòng kỹ thuật hoặc từng nhóm phụ tải riêng biệt.

Khả năng quá tải, sai số điện áp đầu ra và hệ thống bảo vệ cần được xác nhận theo tem máy hoặc hồ sơ kỹ thuật của Standard SH3-10KII thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 10KVA hoạt động dựa trên nguyên tắc liên tục theo dõi điện áp đầu vào và tự động điều chỉnh khi nguồn điện thay đổi. Các bộ phận bên trong phối hợp với nhau nhằm duy trì điện áp đầu ra theo thiết kế của máy.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện quá trình tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu điều khiển.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy thuộc cấu hình của model thực tế.

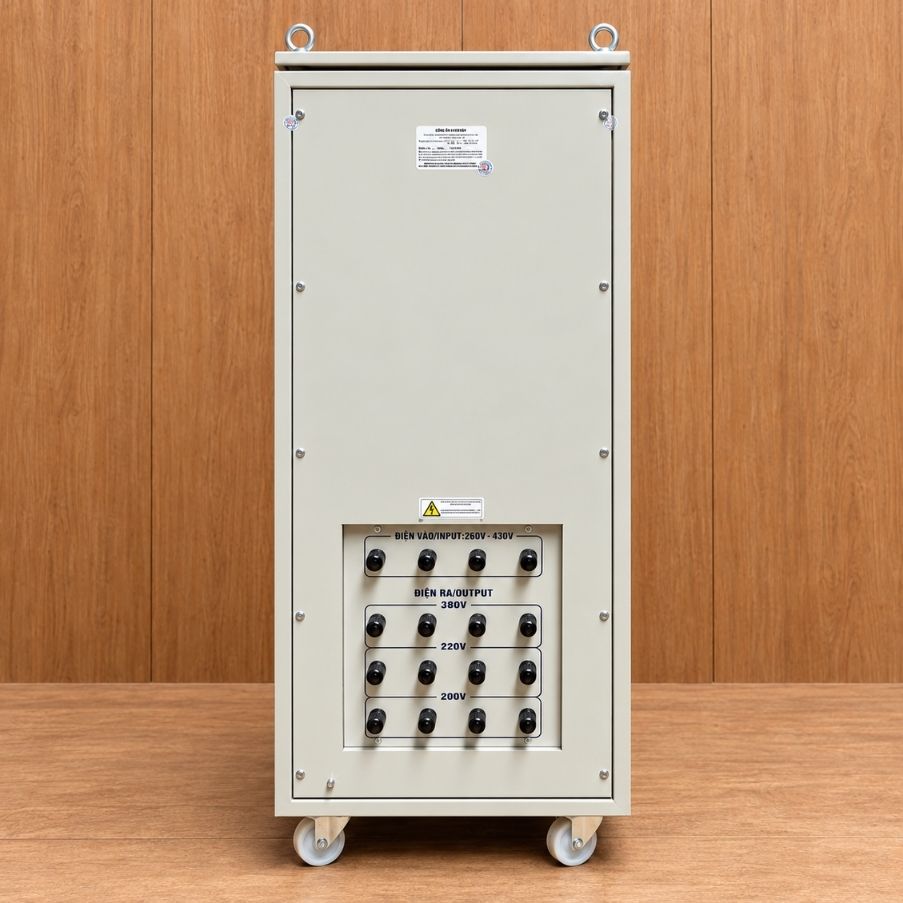

• Đầu cốt đấu nối: Dùng để kết nối nguồn điện và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận điện bên trong và hỗ trợ bố trí thiết bị an toàn.

Nguyên lý làm việc có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh tăng hoặc giảm → Cấp điện cho phụ tải

Ổn áp thực hiện chức năng điều chỉnh điện áp, không phải thiết bị thay đổi tần số. Vì vậy, tần số đầu ra về cơ bản vẫn theo nguồn điện đầu vào.

Thông Số Cơ Bản Của Standard SH3-10KII

Ổn áp Standard SH3-10KII được thiết kế cho những hệ thống điện 3 pha có nguồn dao động trong dải 260V-430V và yêu cầu ổn định điện áp cho phụ tải có công suất phù hợp.

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số ổn áp, khả năng quá tải và hệ thống bảo vệ nên được kiểm tra theo tem máy hoặc tài liệu kỹ thuật thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết Standard SH3-10KII được thiết kế để thực hiện chức năng ổn áp khi điện áp nguồn 3 pha nằm trong phạm vi này. Đây là dải phù hợp với những khu vực điện áp có dao động nhưng chưa thường xuyên tụt xuống mức quá thấp.

Nếu thông số 260V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này thường phù hợp với các trường hợp:

• Điện áp giảm vào giờ cao điểm: Khi nhiều phụ tải cùng hoạt động.
• Nhà xưởng cách xa trạm biến áp: Đường dây dài có thể gây sụt áp.
• Nguồn điện thay đổi theo thời điểm: Điện áp cao hoặc thấp tùy mức tải của khu vực.
• Hệ thống sử dụng motor: Dòng khởi động có thể khiến điện áp giảm trong thời gian ngắn.
• Xưởng sản xuất có nguồn chưa ổn định: Điện áp dao động nhưng phần lớn vẫn nằm trong phạm vi 260V-430V.

Nếu đo thực tế cho thấy điện áp thường xuyên thấp hơn 260V, nên khảo sát lại nguồn và cân nhắc dải điện áp phù hợp hơn.

Đồng thời, dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 10KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế và đặc tính kỹ thuật của model.

Ứng Dụng Của Ổn Áp Standard 3 Pha 10KVA

Với công suất biểu kiến 10KVA, Standard SH3-10KII phù hợp cho các nhóm tải 3 pha có công suất tương ứng và yêu cầu nguồn điện ổn định hơn.

Một số ứng dụng thực tế gồm:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Motor 3 pha: Có thể sử dụng nếu dòng định mức và dòng khởi động phù hợp.
• Máy cơ khí: Phù hợp với các thiết bị có công suất và dòng tải tương ứng.
• Thiết bị sản xuất: Cấp nguồn cho một nhóm máy có tổng tải nằm trong khả năng của ổn áp.
• Thiết bị đo lường và kiểm soát: Hỗ trợ nguồn điện ổn định hơn cho hệ thống phù hợp.
• Máy móc chuyên dụng: Sử dụng khi điện áp và đặc tính tải tương thích.
• Nhà xưởng: Phù hợp cho một nhóm phụ tải riêng thay vì toàn bộ hệ thống có công suất lớn.

Trước khi lựa chọn nên xác định tổng tải thực tế chạy đồng thời, không nên chỉ cộng toàn bộ công suất danh nghĩa của thiết bị mà bỏ qua chế độ vận hành.

Hướng Dẫn Lắp Đặt Ổn Áp Standard 3 Pha 10KVA

Trước khi lắp đặt Standard SH3-10KII, cần khảo sát nguồn điện và xác định chính xác đặc tính của phụ tải. Hệ thống điện 3 pha nên được đấu nối bởi kỹ thuật viên có chuyên môn để bảo đảm an toàn và đúng kỹ thuật.

Một số bước cần lưu ý:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Xác nhận dải điện áp: Bảo đảm nguồn thực tế phù hợp với phạm vi 260V-430V.
• Kiểm tra tổng tải: Xác định các thiết bị hoạt động đồng thời.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Lựa chọn dây dẫn: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần phù hợp với hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phía sau sử dụng motor.
• Nối đất bảo vệ PE: Vỏ máy cần được nối đất đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi kết nối phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T trong quá trình tăng tải.
• Kiểm tra đầu cốt: Bảo đảm kết nối chắc chắn, không xuất hiện phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh nơi ẩm ướt, nhiệt độ cao hoặc nhiều bụi.
• Bảo trì định kỳ: Vệ sinh máy và kiểm tra các điểm đấu nối sau thời gian sử dụng.

Không nên sử dụng một tiết diện dây hoặc mức MCCB cố định cho tất cả công trình, bởi lựa chọn thực tế còn phụ thuộc vào dòng tải, chiều dài đường dây, phương pháp đi cáp và môi trường lắp đặt.
