Ổn Áp Standard 3 Pha 2000KVA NM-2000K/3II Dải 304V-420V

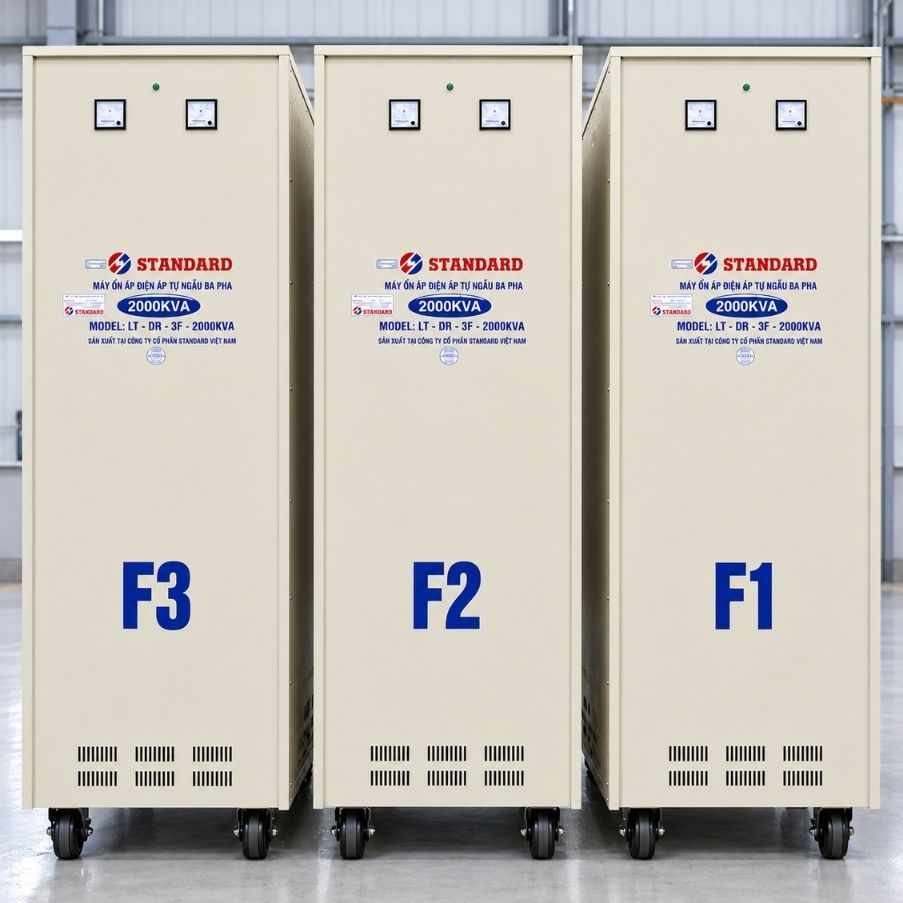

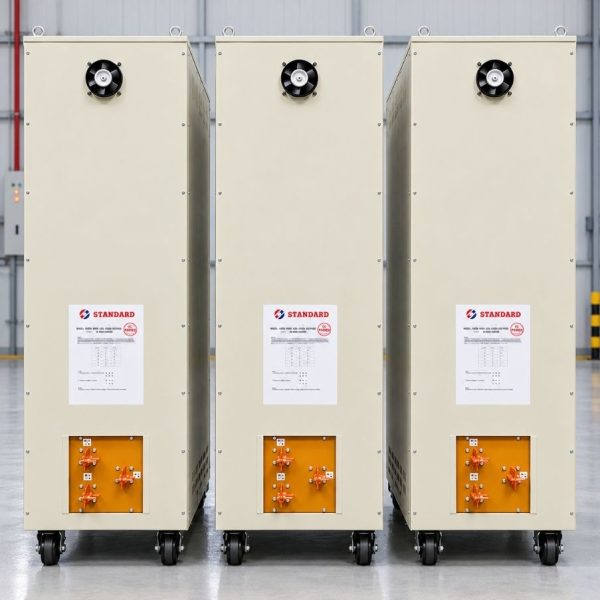

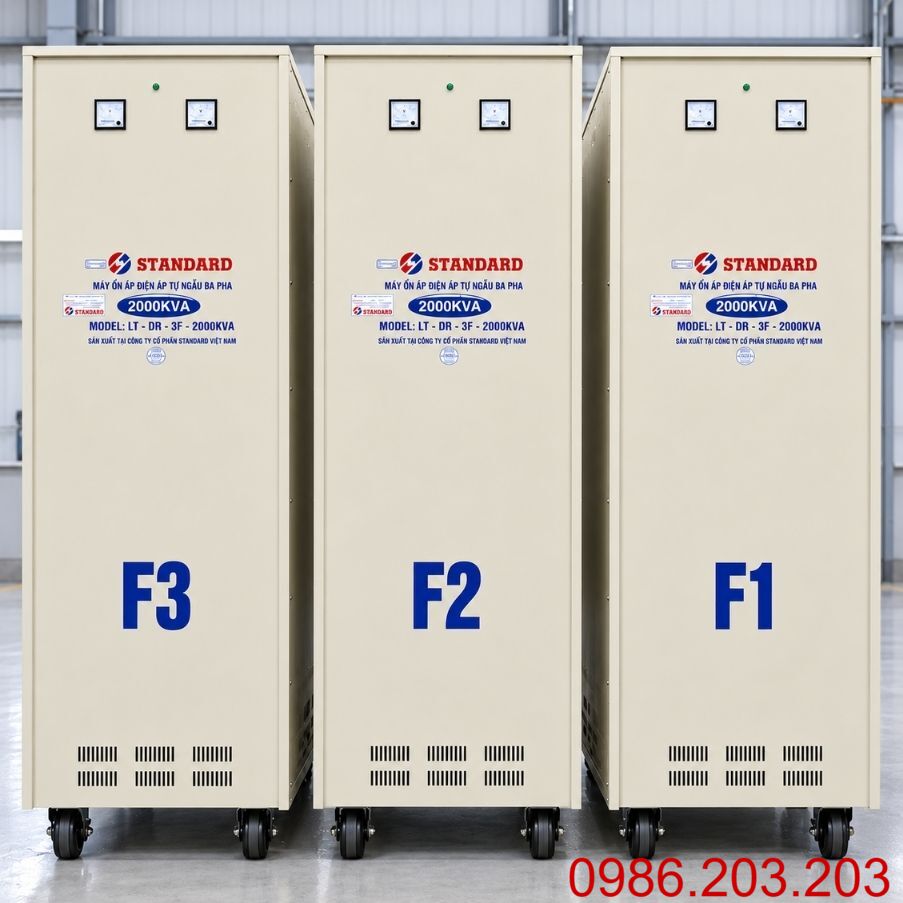

Ổn Áp Standard 3 Pha 2000KVA NM-2000K/3II

Ổn áp Standard 3 pha 2000KVA NM-2000K/3II dải 304V-420V là thiết bị ổn định điện áp tự động dành cho nhà máy, khu công nghiệp và những hệ thống điện 3 pha có tổng phụ tải lớn. Với công suất biểu kiến 2000KVA, thiết bị được định hướng sử dụng để điều chỉnh điện áp khi nguồn điện tăng hoặc giảm trong phạm vi thiết kế, góp phần duy trì điều kiện cấp nguồn phù hợp cho máy móc và dây chuyền sản xuất.

Trong thực tế, ngay cả những nhà máy sử dụng trạm biến áp riêng vẫn có thể gặp tình trạng điện áp dao động khi nhiều dây chuyền hoạt động đồng thời. Điện áp tăng giảm kéo dài có thể khiến hệ thống điều khiển phát sinh cảnh báo, motor hoạt động không đúng chế độ hoặc một số thiết bị tự ngắt.

Standard NM-2000K/3II với dải điện áp đầu vào 304V-420V hướng đến những hệ thống điện tương đối ổn định nhưng cần điều chỉnh điện áp trong quá trình vận hành.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 2000KVA 3 Pha

Ổn áp Standard NM-2000K/3II hướng đến nhu cầu ổn định điện áp cho hệ thống sản xuất công nghiệp quy mô lớn, đặc biệt tại những nhà máy có nhiều dây chuyền sử dụng chung nguồn điện.

Những đặc điểm đáng chú ý gồm:

• Công suất biểu kiến 2000KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp đầu vào 304V-420V: Thích hợp với nguồn điện tương đối ổn định, ít xảy ra sụt áp sâu.
• Điều chỉnh điện áp tự động: Giám sát biến động nguồn điện và thực hiện bù tăng hoặc giảm điện áp.
• Phục vụ phụ tải công nghiệp lớn: Có thể sử dụng cho motor, máy CNC, máy nén khí và dây chuyền sản xuất.
• Hỗ trợ duy trì điện áp phù hợp: Hạn chế ảnh hưởng của những biến động điện áp đối với thiết bị phía sau.
• Ứng dụng trong hệ thống phân phối tập trung: Có thể bố trí cấp nguồn cho nhiều khu vực sản xuất khi phương án điện đáp ứng yêu cầu.
• Vận hành tự động: Giảm nhu cầu thao tác điều chỉnh điện áp thủ công.

Điểm quan trọng của ổn áp Standard 2000KVA không chỉ nằm ở công suất danh định mà còn ở khả năng đáp ứng đặc tính phụ tải thực tế của nhà máy.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard NM-2000K/3II

Đối với ổn áp công nghiệp công suất 2000KVA, chất lượng cấu tạo bên trong ảnh hưởng trực tiếp đến khả năng chịu tải, mức phát nhiệt và độ tin cậy khi vận hành. Các bộ phận dẫn điện và điều chỉnh phải đáp ứng yêu cầu kỹ thuật của hệ thống có dòng điện lớn.

Các bộ phận cơ bản của ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện bù tăng hoặc giảm điện áp, yêu cầu vật liệu dẫn điện và tiết diện phù hợp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao và đặc tính vận hành.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và phát tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh điện áp: Thay đổi mức bù điện áp theo tín hiệu từ bộ điều khiển.
• Bộ phận tiếp điện: Thực hiện tiếp xúc điện trong những thiết kế có cơ cấu điều chỉnh bằng tiếp điểm.
• Thanh dẫn điện và đầu cốt: Kết nối các bộ phận và dẫn dòng điện đến phụ tải.
• Hệ thống bảo vệ và vỏ máy: Hỗ trợ vận hành an toàn theo cấu hình thực tế.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong dải 304V-420V, mạch điều khiển phát hiện sai lệch và điều khiển cơ cấu ổn áp bù tăng hoặc giảm điện áp, giúp duy trì điện áp đầu ra gần giá trị thiết kế trong giới hạn làm việc cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 2000KVA NM

Thông số kỹ thuật là cơ sở quan trọng để đánh giá khả năng đáp ứng của ổn áp đối với hệ thống điện công nghiệp. Ngoài công suất, cần kiểm tra dải điện áp, điện áp đầu ra và giới hạn chịu tải.

Lưu ý: Những thông số như hiệu suất, sai số điện áp đầu ra, tốc độ điều chỉnh, kích thước, trọng lượng, số lượng tủ và vật liệu cuộn dây phải được xác nhận theo tem máy hoặc tài liệu kỹ thuật chính thức.

Ổn Áp Standard 3 Pha 2000KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 2.000.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 3.038,7A: Dòng điện tính toán.

Như vậy, ổn áp 3 pha 2000KVA có dòng điện danh định tính toán khoảng 3.039A tại điện áp dây đầu ra 380V, trong điều kiện phụ tải cân bằng.

Đây là giá trị tính toán theo công suất biểu kiến, không phải mức dòng điện tối đa được bảo đảm trong mọi chế độ hoạt động.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần đánh giá khả năng chịu tải của cuộn dây, thanh dẫn, cáp điện và hệ thống đóng cắt.

Đặc biệt, 2000KVA là công suất biểu kiến, không mặc định tương đương 2000kW. Công suất thực tế của phụ tải phụ thuộc vào hệ số công suất và điều kiện vận hành.

So Sánh Dải Điện Áp 304V-420V Và 260V-430V

Đối với hệ thống điện công nghiệp, dải điện áp đầu vào cần được lựa chọn theo điều kiện nguồn thực tế, đặc biệt là mức điện áp thấp nhất trong giờ sản xuất cao điểm.

Kinh nghiệm thực tế: Nếu điện áp tại nhà máy thường xuyên duy trì trong khoảng 304V-420V, dải NM là phương án đáng cân nhắc.

Ngược lại, nếu nguồn điện có thời điểm giảm dưới 304V, cần xem xét thiết bị có dải điện áp đầu vào rộng hơn.

Không nên mặc định dải điện áp rộng luôn có khả năng chịu tải lớn hơn hoặc hiệu suất cao hơn. Những đặc tính này còn phụ thuộc vào cấu tạo và thông số kỹ thuật thực tế.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 2000KVA

Với công suất biểu kiến 2000KVA, Standard NM-2000K/3II hướng đến những hệ thống điện công nghiệp có tổng phụ tải lớn và nhiều dây chuyền hoạt động đồng thời.

Những ứng dụng phổ biến gồm:

• Nhà máy cơ khí: Phục vụ máy gia công, máy cắt, hệ thống motor và các thiết bị sản xuất.
• Dây chuyền sản xuất nhựa: Cấp nguồn cho máy ép nhựa, bộ gia nhiệt và hệ thống điều khiển.
• Nhà máy in công nghiệp: Hỗ trợ nguồn điện cho dây chuyền in và thiết bị phụ trợ.
• Hệ thống máy CNC: Duy trì điện áp phù hợp với yêu cầu vận hành.
• Cụm máy nén khí: Có thể sử dụng khi dòng khởi động và tổng phụ tải đáp ứng giới hạn thiết bị.
• Nhà máy chế biến thực phẩm: Phục vụ motor, máy đóng gói và dây chuyền chế biến.
• Hệ thống bơm công nghiệp: Cấp điện cho các cụm bơm có tổng công suất phù hợp.
• Tủ điện phân phối tổng: Điều chỉnh điện áp trước khi cấp cho nhiều khu vực sản xuất.

Đối với nhà máy có nhiều motor khởi động trực tiếp, dòng khởi động có thể lớn hơn nhiều lần dòng điện vận hành bình thường.

Hướng Dẫn Lắp Đặt Ổn Áp Standard NM-2000K/3II An Toàn

Với dòng điện tính toán khoảng 3.039A tại đầu ra 380V, ổn áp 3 pha 2000KVA yêu cầu phương án lắp đặt được thiết kế kỹ lưỡng, đặc biệt đối với hệ thống thanh dẫn điện và thiết bị đóng cắt.

Những công việc quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp từng cặp pha tại nhiều thời điểm, đặc biệt khi nhà máy hoạt động toàn tải.
• Xác định vị trí lắp đặt: Bố trí khu vực khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Kiểm tra kết cấu thiết bị: Xác định kích thước, trọng lượng, số lượng tủ và phương án vận chuyển.
• Thiết kế hệ thống thanh dẫn: Tính toán cáp điện hoặc thanh cái theo dòng điện, khả năng chịu nhiệt và điều kiện ngắn mạch.
• Lựa chọn thiết bị đóng cắt: Sử dụng ACB hoặc giải pháp bảo vệ phù hợp với dòng tải và mức ngắn mạch dự kiến.
• Đấu nối theo sơ đồ kỹ thuật: Xác định đầu vào, đầu ra và dây trung tính theo thiết kế thực tế.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị vận hành đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
• Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra thanh dẫn và hệ thống điều chỉnh theo quy trình an toàn.

Lưu ý: Với hệ thống có dòng điện lớn, cần chú ý khả năng chịu dòng ngắn mạch, sụt áp trên thanh cái, chất lượng điểm tiếp xúc và điều kiện tản nhiệt.
