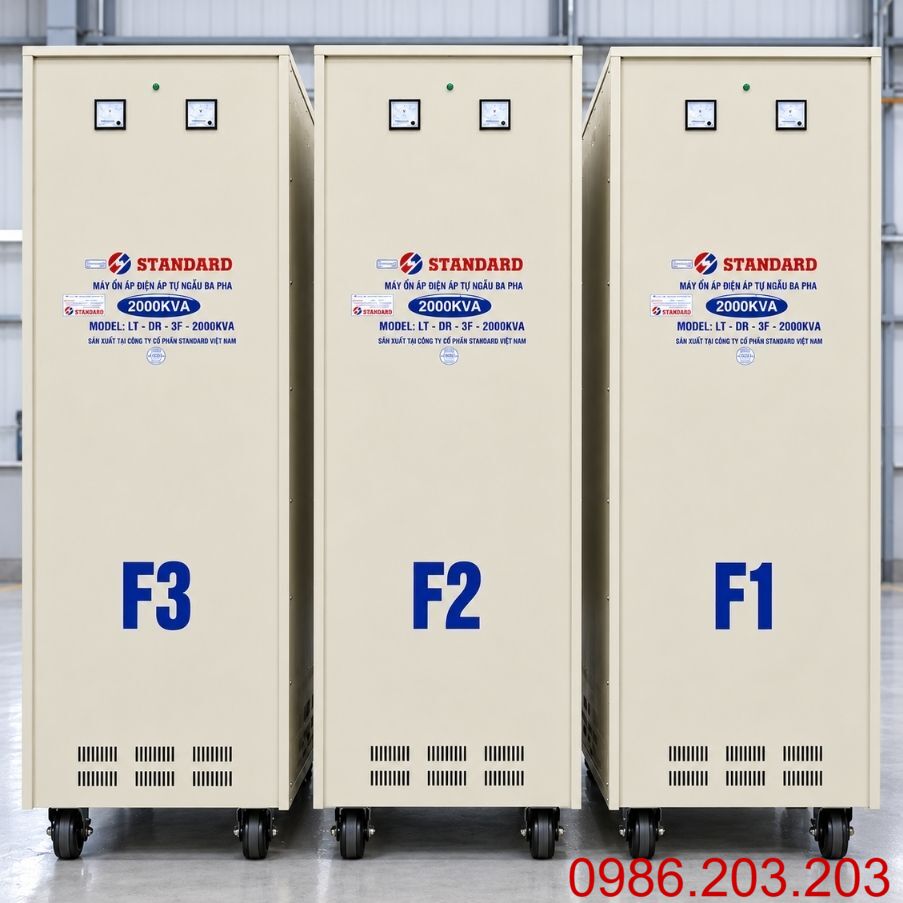

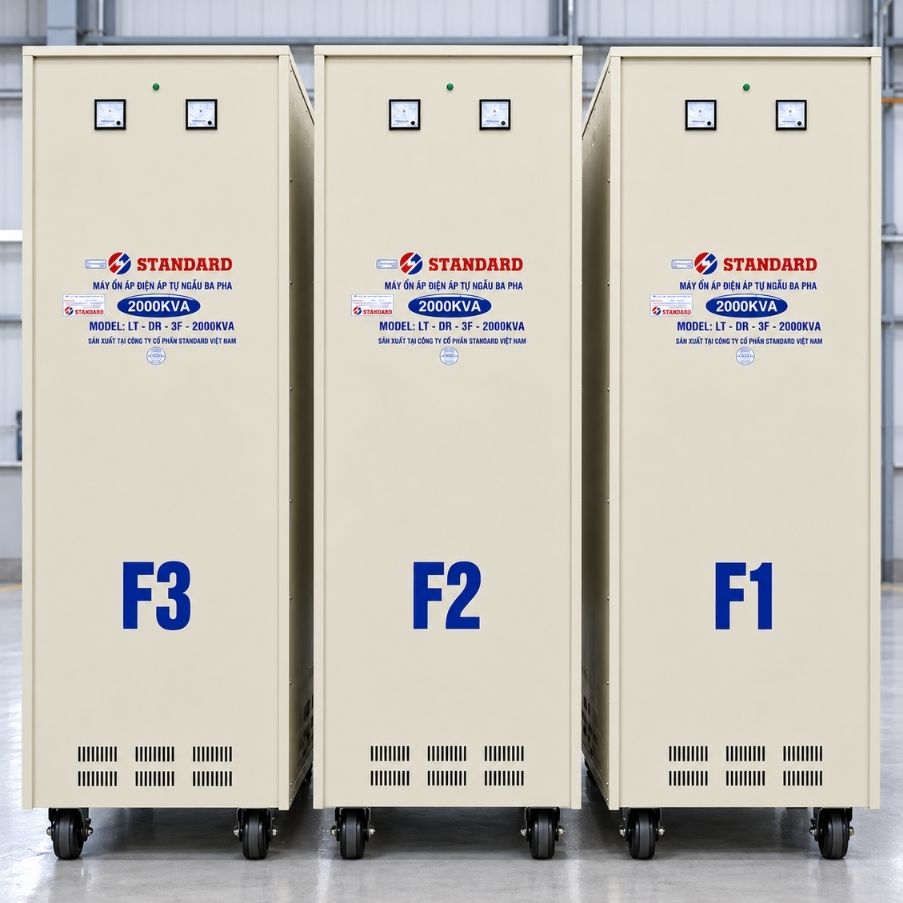

Ổn Áp Standard 3 Pha 2000KVA SH3-2000K/3II Dải 260V-430V

Ổn Áp Standard 3 Pha 2000KVA SH3-2000K/3II

Ổn áp Standard 3 pha 2000KVA SH3-2000K/3II dải 260V-430V là thiết bị ổn định điện áp tự động dành cho nhà máy, khu công nghiệp và hệ thống sản xuất sử dụng nguồn điện 3 pha công suất lớn. Với công suất biểu kiến 2000KVA, thiết bị hỗ trợ điều chỉnh điện áp khi nguồn điện tăng cao hoặc sụt giảm trong phạm vi thiết kế, góp phần duy trì điều kiện cấp nguồn phù hợp cho máy móc và dây chuyền sản xuất.

Trong thực tế, những nhà máy có trạm biến áp riêng vẫn có thể gặp hiện tượng điện áp dao động khi nhiều dây chuyền vận hành đồng thời. Đặc biệt, các hệ thống motor công nghiệp, máy nén khí, máy ép nhựa hoặc máy gia công công suất lớn có thể khiến điện áp giảm đáng kể vào thời điểm khởi động và khi phụ tải tăng cao.

Standard SH3-2000K/3II với dải điện áp đầu vào 260V-430V hướng đến những hệ thống điện có mức dao động tương đối lớn, đặc biệt tại các công trình thường xuyên xuất hiện tình trạng điện áp thấp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 2000KVA 3 Pha

Ổn áp Standard SH3-2000K/3II được định hướng sử dụng cho hệ thống điện công nghiệp có phụ tải lớn, cần điều chỉnh điện áp tự động khi nguồn cấp thay đổi theo chế độ sản xuất.

Những đặc điểm đáng chú ý gồm:

• Công suất biểu kiến 2000KVA: Phù hợp với hệ thống điện 3 pha có tổng phụ tải nằm trong giới hạn thiết kế.
• Dải điện áp đầu vào 260V-430V: Hỗ trợ điều chỉnh điện áp trong phạm vi rộng, thích hợp với nguồn điện thường xuyên dao động.
• Tự động ổn định điện áp: Theo dõi điện áp nguồn và thực hiện điều chỉnh mức bù khi điện áp thay đổi.
• Phục vụ phụ tải công nghiệp lớn: Có thể sử dụng cho motor, máy CNC, máy nén khí, máy ép nhựa và dây chuyền sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp không ổn định: Giúp thiết bị phía sau được cấp nguồn gần mức điện áp yêu cầu.
• Ứng dụng trong hệ thống phân phối tập trung: Có thể cấp nguồn cho nhiều khu vực sản xuất khi tổng phụ tải được tính toán phù hợp.
• Vận hành tự động: Giảm nhu cầu thao tác điều chỉnh điện áp thủ công.
• Phù hợp với nhà máy hoạt động nhiều ca: Hỗ trợ điều chỉnh nguồn điện khi phụ tải thay đổi theo từng thời điểm.

Điểm đáng chú ý của ổn áp Standard 2000KVA là công suất biểu kiến lớn kết hợp với dải điện áp đầu vào rộng 260V-430V.

Tuy nhiên, công suất danh định không phải yếu tố duy nhất quyết định khả năng vận hành. Thiết bị cần có cấu hình phù hợp với nguồn cấp, chế độ tải và đặc tính của dây chuyền sản xuất.

Cấu Tạo Và Nguyên Lý Hoạt Động Của Ổn Áp Standard SH3-2000K/3II

Đối với ổn áp công nghiệp công suất 2000KVA, chất lượng cấu tạo ảnh hưởng trực tiếp đến khả năng chịu tải, tổn hao điện năng, mức phát nhiệt và độ ổn định khi vận hành. Các bộ phận dẫn điện và cơ cấu điều chỉnh cần đáp ứng yêu cầu kỹ thuật của hệ thống có dòng điện lớn.

Các bộ phận chính của ổn áp tự động thường gồm:

• Cuộn dây biến áp: Thực hiện bù tăng hoặc giảm điện áp, yêu cầu vật liệu dẫn điện và tiết diện phù hợp.
• Lõi thép kỹ thuật điện: Tạo mạch từ, ảnh hưởng đến tổn hao và đặc tính hoạt động.
• Mạch điều khiển điện tử: Giám sát điện áp nguồn và xử lý tín hiệu điều chỉnh.
• Cơ cấu điều chỉnh và tiếp điện: Thay đổi mức bù điện áp theo tín hiệu điều khiển, tùy thiết kế.
• Thanh dẫn điện và đầu cốt: Kết nối các bộ phận, bảo đảm khả năng mang dòng phù hợp.
• Hệ thống bảo vệ và vỏ máy: Hỗ trợ bảo vệ linh kiện, thuận tiện cho vận hành và kiểm tra theo cấu hình thực tế.

Nguyên lý hoạt động: Khi điện áp đầu vào thay đổi trong dải 260V-430V, mạch điều khiển phát hiện sai lệch và điều khiển cơ cấu ổn áp bù tăng hoặc giảm điện áp, giúp duy trì điện áp đầu ra gần giá trị thiết kế trong giới hạn cho phép.

Thông Số Kỹ Thuật Ổn Áp 3 Pha 2000KVA SH3

Đối với hệ thống điện công nghiệp quy mô lớn, thông số kỹ thuật là căn cứ quan trọng để đánh giá khả năng đáp ứng của ổn áp. Ngoài công suất, cần xem xét dải điện áp đầu vào, điện áp đầu ra, dòng tải và các điều kiện vận hành.

Lưu ý: Các thông số như sai số điện áp đầu ra, tốc độ đáp ứng, hiệu suất, kích thước, trọng lượng, số lượng tủ, vật liệu dây quấn và các chức năng bảo vệ cần được đối chiếu với tài liệu kỹ thuật chính thức.

Ổn Áp Standard 3 Pha 2000KVA Có Dòng Điện Bao Nhiêu Ampe?

Với hệ thống điện 3 pha cân bằng tại điện áp dây đầu ra 380V, dòng điện được xác định theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 2.000.000VA: Công suất biểu kiến.
• U = 380V: Điện áp dây đầu ra tham khảo.
• I ≈ 3.038,7A: Dòng điện tính toán.

Như vậy, ổn áp 3 pha 2000KVA có dòng điện danh định tính toán khoảng 3.039A tại điện áp đầu ra 380V, trong điều kiện phụ tải cân bằng.

Đây là giá trị tính toán theo công suất biểu kiến, không phải mức dòng điện tối đa được bảo đảm trong mọi điều kiện vận hành.

Khi điện áp đầu vào giảm, dòng điện đầu vào có thể tăng nếu công suất phụ tải được duy trì. Vì vậy, cần đánh giá khả năng chịu tải của cuộn dây, thanh dẫn điện, thiết bị đóng cắt và nguồn cấp.

Đặc biệt, 2000KVA là công suất biểu kiến, không mặc định tương đương 2000kW. Công suất thực của phụ tải cần được tính toán theo hệ số công suất và điều kiện vận hành.

So Sánh Dải Điện Áp 260V-430V Và 304V-420V

Khi lựa chọn ổn áp công nghiệp, điện áp thấp nhất và cao nhất tại vị trí lắp đặt là yếu tố quan trọng để xác định dải điện áp phù hợp.

Kinh nghiệm thực tế: Nếu điện áp tại nhà máy có thời điểm giảm dưới 304V nhưng vẫn duy trì từ 260V trở lên, dải 260V-430V là phương án đáng cân nhắc.

Ngược lại, nếu nguồn điện tương đối ổn định, có thể xem xét dải đầu vào hẹp hơn dựa trên yêu cầu vận hành và cấu hình thiết bị.

Không nên mặc định dải điện áp rộng luôn có khả năng chịu tải tốt hơn hoặc hiệu suất cao hơn. Khả năng mang tải và tốc độ đáp ứng còn phụ thuộc vào thiết kế của sản phẩm.

Ứng Dụng Thực Tế Của Ổn Áp Standard 3 Pha 2000KVA

Với công suất biểu kiến 2000KVA, Standard SH3-2000K/3II được định hướng sử dụng cho những hệ thống điện công nghiệp có tổng phụ tải lớn và nhiều dây chuyền hoạt động đồng thời.

Những ứng dụng phổ biến gồm:

• Nhà máy cơ khí: Phục vụ hệ thống máy gia công, máy cắt và motor công nghiệp.
• Dây chuyền sản xuất nhựa: Cấp nguồn cho máy ép nhựa, bộ gia nhiệt và thiết bị điều khiển.
• Nhà máy in công nghiệp: Hỗ trợ nguồn điện cho hệ thống máy in và các thiết bị phụ trợ.
• Hệ thống máy CNC: Duy trì điều kiện điện áp phù hợp với yêu cầu kỹ thuật.
• Cụm máy nén khí: Có thể sử dụng khi tổng phụ tải và dòng khởi động đáp ứng giới hạn thiết bị.
• Nhà máy chế biến thực phẩm: Phục vụ motor, máy đóng gói và dây chuyền sản xuất.
• Hệ thống bơm công nghiệp: Cấp điện cho các cụm bơm có tổng phụ tải phù hợp.
• Tủ điện phân phối tổng: Hỗ trợ điều chỉnh điện áp trước khi cấp nguồn cho nhiều khu vực sản xuất.

Đối với những hệ thống có nhiều motor khởi động trực tiếp, dòng khởi động có thể lớn hơn đáng kể so với dòng điện vận hành bình thường.

Hướng Dẫn Lắp Đặt Ổn Áp Standard SH3-2000K/3II An Toàn

Ổn áp Standard 3 pha 2000KVA là thiết bị có dòng điện lớn, yêu cầu việc lắp đặt phải được khảo sát và thiết kế phù hợp với điều kiện thực tế của nhà máy.

Những công việc quan trọng gồm:

• Khảo sát nguồn điện: Đo điện áp giữa các pha tại nhiều thời điểm, đặc biệt khi phụ tải vận hành toàn tải.
• Lựa chọn vị trí đặt máy: Bố trí khu vực khô ráo, thông thoáng và có nền chịu lực phù hợp.
• Kiểm tra kết cấu thiết bị: Xác định kích thước, trọng lượng, số lượng tủ và phương án vận chuyển.
• Thiết kế hệ thống thanh dẫn: Lựa chọn cáp điện hoặc thanh cái theo dòng điện, mức ngắn mạch và điều kiện lắp đặt.
• Trang bị thiết bị đóng cắt: Lựa chọn ACB hoặc giải pháp bảo vệ phù hợp với dòng điện và khả năng cắt ngắn mạch.
• Đấu nối theo sơ đồ: Xác định nguồn đầu vào, đầu ra và dây trung tính nếu thiết kế yêu cầu.
• Kiểm tra thứ tự pha: Bảo đảm motor và thiết bị điện hoạt động đúng chiều quay.
• Nối đất bảo vệ: Kết nối vỏ máy với hệ thống tiếp địa PE.
• Chạy thử không tải: Kiểm tra điện áp đầu ra và trạng thái điều chỉnh.
• Đóng tải từng bước: Theo dõi điện áp, dòng điện từng pha và nhiệt độ các điểm đấu nối.
• Kiểm tra định kỳ: Vệ sinh, kiểm tra thanh dẫn điện và cơ cấu điều chỉnh theo quy trình an toàn.
