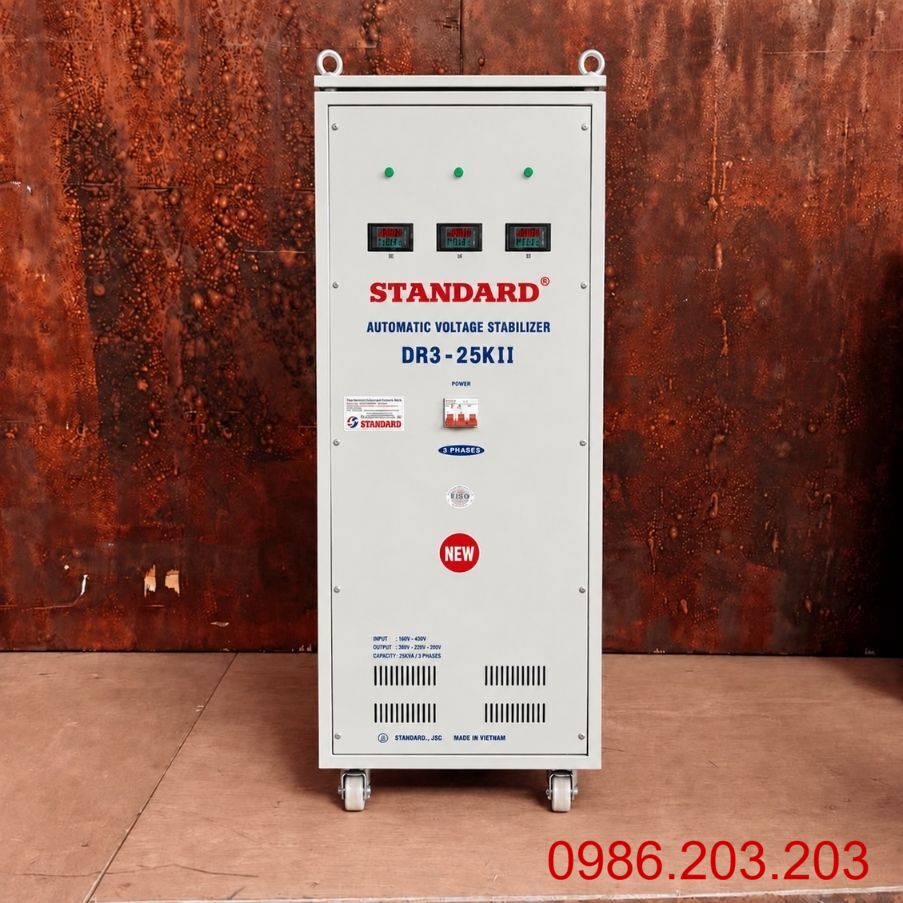

Ổn Áp Standard 3 Pha 25KVA DR3-25KII Dải 160V-430V

Ổn Áp Standard 3 Pha 25KVA DR3-25KII

Ổn áp Standard 3 pha 25KVA DR3-25KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, cơ sở sản xuất, khu vực cuối đường dây hoặc nơi điện áp tụt sâu vào giờ cao điểm. Máy liên tục theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế nhằm cung cấp nguồn điện phù hợp hơn cho các thiết bị phía sau.

Với công suất biểu kiến 25KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-25KII phù hợp với motor, tủ điều khiển, máy cơ khí, thiết bị sản xuất và các nhóm phụ tải 3 pha có tổng tải tương ứng.

Khi lựa chọn ổn áp, cần kiểm tra đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, đặc tính phụ tải và dòng khởi động của motor. Công suất 25KVA là công suất biểu kiến, không nên mặc định tương đương 25kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 3 Pha 25KVA

Standard DR3-25KII được thiết kế cho nguồn điện 3 pha có biên độ dao động rộng. Dải đầu vào xuống tới 160V là điểm đáng chú ý đối với những khu vực thường xuyên gặp tình trạng thấp áp nghiêm trọng.

Những đặc điểm nổi bật gồm:

• Dải đầu vào 160V-430V: Phù hợp với nguồn 3 pha thường xuyên thấp áp hoặc cao áp.
• Công suất biểu kiến 25KVA: Đáp ứng nhóm phụ tải có tổng công suất và dòng điện phù hợp.
• Điều chỉnh điện áp tự động: Theo dõi nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp motor, tủ điều khiển, máy cơ khí và thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của nguồn không ổn định: Giúp phụ tải làm việc trong điều kiện điện áp phù hợp hơn.
• Phù hợp khu vực điện yếu: Có thể cân nhắc cho nhà xưởng xa trạm biến áp hoặc cuối đường dây.
• Ứng dụng linh hoạt: Dùng cho một nhóm máy hoặc khu vực sản xuất có tải phù hợp.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và hệ thống bảo vệ cần đối chiếu theo tem máy hoặc hồ sơ kỹ thuật thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 25KVA hoạt động dựa trên nguyên tắc liên tục giám sát điện áp đầu vào và tự động điều chỉnh khi nguồn điện tăng hoặc giảm.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy cấu hình của model thực tế.

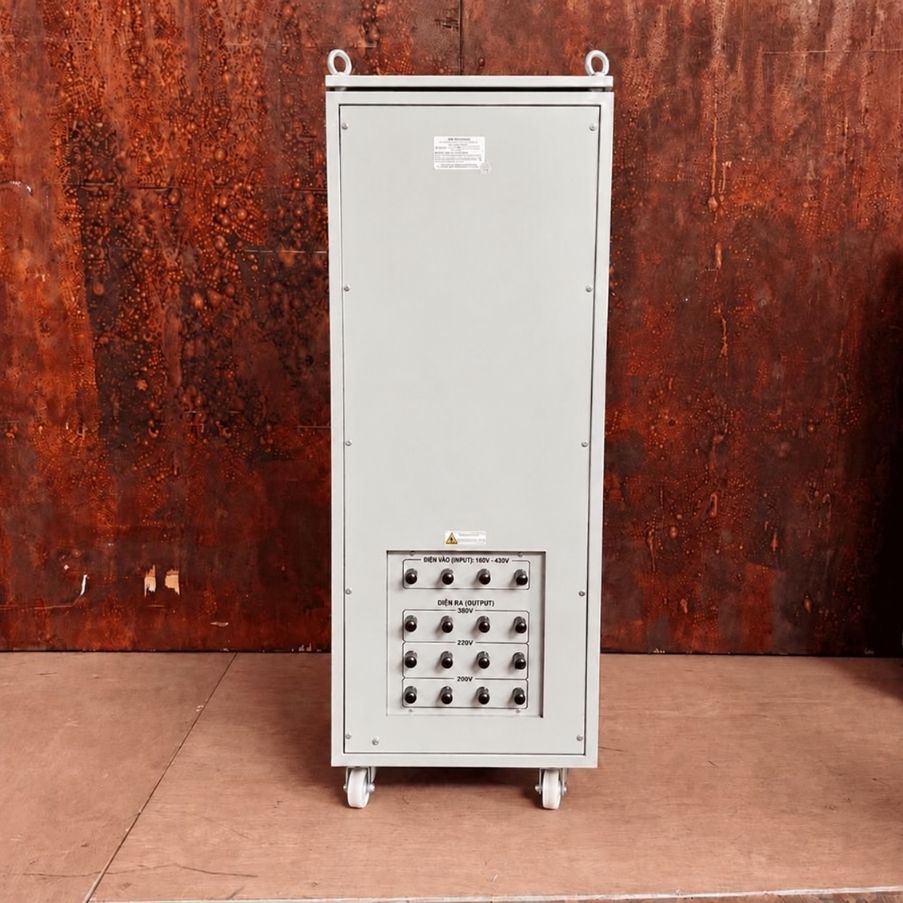

• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Nguyên lý vận hành có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh tăng hoặc giảm → Cấp điện cho phụ tải

Ổn áp chỉ có nhiệm vụ điều chỉnh điện áp, không phải biến tần. Vì vậy, máy không có chức năng chủ động thay đổi tần số nguồn điện.

Thông Số Cơ Bản Của Standard DR3-25KII

Standard DR3-25KII được thiết kế cho hệ thống điện 3 pha có nguồn dao động rộng và cần ổn định điện áp trước khi cấp cho phụ tải.

Những thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp, khả năng quá tải và cấu hình bảo vệ cần được xác nhận theo model thực tế trước khi lắp đặt.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho biết Standard DR3-25KII được thiết kế để làm việc với nguồn điện 3 pha có mức dao động khá rộng.

Nếu thông số này được công bố theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống:

• Điện áp tụt mạnh vào giờ cao điểm: Nhiều phụ tải cùng hoạt động.
• Nhà xưởng xa trạm biến áp: Đường dây dài gây sụt áp.
• Khu vực cuối tuyến điện: Nguồn thường kém ổn định hơn.
• Nguồn thay đổi theo tải sản xuất: Điện áp tăng giảm khi máy móc đóng hoặc ngắt.
• Hệ thống sử dụng motor: Dòng khởi động có thể kéo điện áp xuống trong thời gian ngắn.

Tuy nhiên, dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 25KVA tại mọi mức điện áp trong toàn dải. Khi nguồn xuống sát 160V, khả năng tải thực tế cần căn cứ vào đặc tính kỹ thuật của model.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standard 3 Pha 25KVA

Với công suất biểu kiến 25KVA, Standard DR3-25KII phù hợp với những hệ thống điện 3 pha có tải tương ứng và nguồn thường xuyên dao động mạnh.

Một số ứng dụng thực tế gồm:

• Xưởng cơ khí: Hỗ trợ ổn định nguồn cho máy gia công và thiết bị 3 pha phù hợp.
• Motor 3 pha: Sử dụng khi dòng vận hành và dòng khởi động nằm trong khả năng của máy.
• Tủ điều khiển: Hỗ trợ cấp nguồn ổn định hơn cho hệ thống điều khiển công nghiệp.
• Máy sản xuất: Có thể cấp điện cho nhóm thiết bị có tổng tải phù hợp.
• Máy bơm và quạt công nghiệp: Sử dụng sau khi kiểm tra dòng và đặc tính khởi động.
• Máy móc chuyên dụng: Phù hợp khi điện áp, dòng điện và công suất tương thích.
• Nhà xưởng điện yếu: Có thể cân nhắc tại khu vực nguồn thường xuyên tụt thấp nhưng vẫn nằm trong phạm vi thiết kế.

Mỗi loại tải có đặc tính khác nhau. Vì vậy không nên đánh giá motor, biến tần, máy hàn hay tải điện tử chỉ bằng cách cộng tổng số kW.

Hướng Dẫn Lắp Đặt Ổn Áp 3 Pha Standard 25KVA

Để ổn áp Standard 3 pha 25KVA DR3-25KII vận hành ổn định và an toàn, quá trình lắp đặt cần thực hiện đúng kỹ thuật, đồng thời kiểm tra kỹ nguồn điện và phụ tải trước khi đưa máy vào sử dụng.

• Chọn vị trí lắp đặt phù hợp: Đặt máy tại nơi khô ráo, thông thoáng, tránh khu vực ẩm ướt, nhiều bụi hoặc gần nguồn nhiệt cao để hỗ trợ tản nhiệt và thuận tiện cho việc kiểm tra, bảo trì.
• Đấu nối đúng kỹ thuật: Dây nguồn và dây tải cần được kết nối đúng đầu vào, đầu ra theo sơ đồ của máy. Đồng thời kiểm tra thứ tự pha, đặc biệt khi hệ thống phía sau có sử dụng motor 3 pha.
• Lựa chọn dây dẫn và thiết bị bảo vệ phù hợp: Cần căn cứ vào dòng tải, chiều dài tuyến cáp và điều kiện lắp đặt để lựa chọn dây dẫn, MCCB và đầu cốt phù hợp.
• Nối đất bảo vệ PE: Vỏ máy cần được nối đất chắc chắn, đúng kỹ thuật nhằm hỗ trợ an toàn khi xảy ra sự cố cách điện hoặc rò điện.
• Chạy thử trước khi đóng tải: Sau khi đấu nối, nên kiểm tra điện áp đầu vào, đầu ra và đưa tải vào từng bước để theo dõi dòng điện trên các pha R, S, T.
• Kiểm tra sau khi vận hành: Theo dõi nhiệt độ tại đầu cốt, dây dẫn và thiết bị đóng cắt để phát hiện sớm hiện tượng tiếp xúc kém hoặc quá tải cục bộ.
