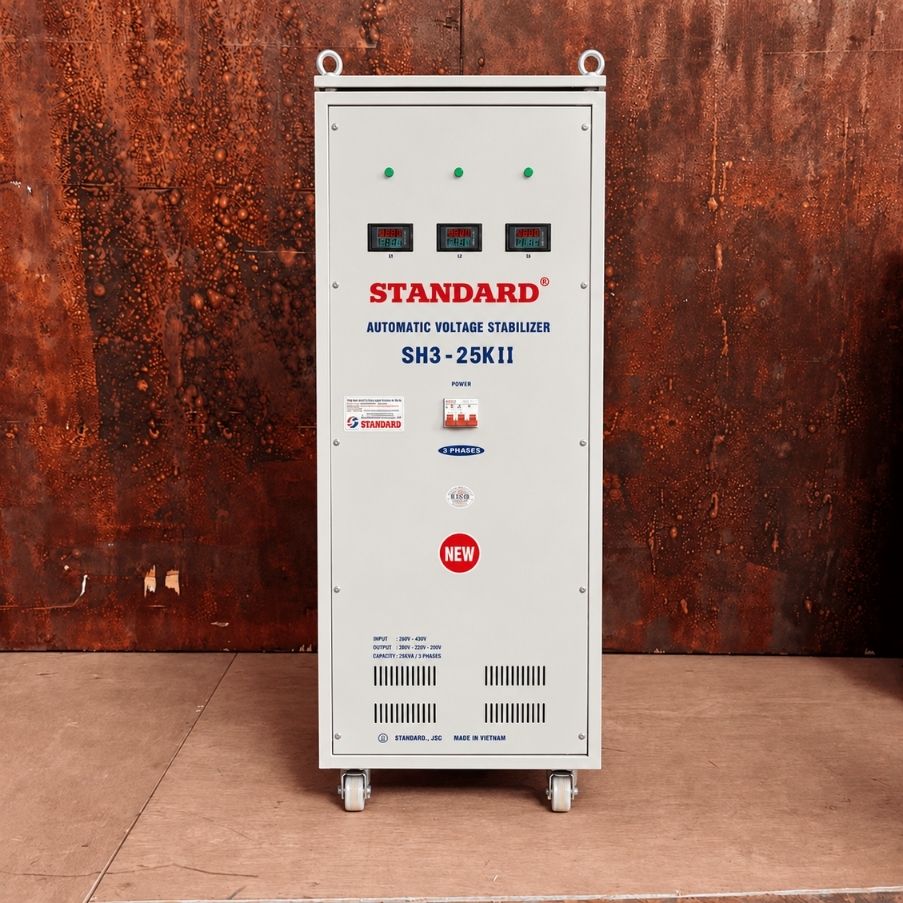

Ổn Áp Standard 3 Pha 25KVA SH3-25KII Dải 260V-430V

Ổn Áp Standard 3 Pha 25KVA SH3-25KII

Ổn áp Standard 3 pha 25KVA SH3-25KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha tại nhà xưởng, cơ sở sản xuất và những khu vực có nguồn điện thường xuyên tăng giảm theo tải. Máy có nhiệm vụ theo dõi điện áp đầu vào và tự động điều chỉnh khi nguồn thay đổi trong phạm vi thiết kế, giúp cung cấp điện áp phù hợp hơn cho các thiết bị sử dụng phía sau.

Với công suất biểu kiến 25KVA và dải điện áp đầu vào 260V-430V, Standard SH3-25KII có thể sử dụng cho motor, tủ điều khiển, máy cơ khí, máy sản xuất và các nhóm phụ tải 3 pha có tổng tải phù hợp.

Khi lựa chọn ổn áp 25KVA, cần kiểm tra đồng thời điện áp thấp nhất, điện áp cao nhất, dòng tải từng pha, hệ số công suất, dòng khởi động của motor và số thiết bị hoạt động đồng thời. Công suất 25KVA là công suất biểu kiến, không nên mặc định tương đương 25kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 25KVA 3 Pha

• Công suất mạnh mẽ 25KVA: Thiết bị đáp ứng hiệu quả nhu cầu cung cấp điện cho các thiết bị tiêu thụ công suất lớn trong hệ thống điện 3 pha, đảm bảo vận hành ổn định và liên tục.

• Dải điện áp đầu vào rộng: Từ 260V đến 430V, giúp ổn áp hoạt động hiệu quả trong nhiều điều kiện điện lưới biến động, bảo vệ thiết bị tránh khỏi sự cố do điện áp không ổn định.

• Điện áp đầu ra chuẩn 380V ± 3%: Đảm bảo cung cấp nguồn điện ổn định, phù hợp tiêu chuẩn điện áp cho các thiết bị 3 pha, góp phần kéo dài tuổi thọ và nâng cao hiệu suất hoạt động của hệ thống điện.

• Công nghệ tự động tiên tiến: Hệ thống điều chỉnh điện áp tự động nhanh chóng và chính xác, giảm thiểu tối đa các rủi ro về điện áp đột ngột gây hư hại thiết bị.

• Thiết kế chắc chắn, bền bỉ: Vỏ máy được làm từ thép cao cấp, phủ lớp sơn tĩnh điện chống gỉ sét, tăng cường độ bền và bảo vệ thiết bị trong môi trường khắc nghiệt.

• Bảng điều khiển thân thiện, tiện lợi: Trang bị đồng hồ đo điện áp cùng các nút điều khiển trực quan, giúp người dùng dễ dàng theo dõi tình trạng hoạt động và thực hiện bảo trì định kỳ nhanh chóng.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 25KVA hoạt động dựa trên nguyên tắc liên tục theo dõi điện áp đầu vào và tự động điều chỉnh khi điện áp tăng hoặc giảm. Các bộ phận bên trong phối hợp với nhau để duy trì điện áp đầu ra theo thiết kế của máy.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình cụ thể của sản phẩm.
• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận điện bên trong.

Quá trình vận hành có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh tăng hoặc giảm → Cấp điện cho phụ tải

Ổn áp có nhiệm vụ chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không có chức năng chủ động chuyển nguồn 50Hz thành 60Hz hoặc ngược lại.

Thông Số Cơ Bản Của Standard SH3-25KII

Dưới đây là bảng thông số kỹ thuật chi tiết của ổn áp Standard 3 Pha 25KVA SH3 – 25KII, giúp quý khách hàng dễ dàng tham khảo và sử dụng sản phẩm phù hợp với yêu cầu thực tế:

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết Standard SH3-25KII được thiết kế để thực hiện chức năng ổn áp khi nguồn điện 3 pha nằm trong phạm vi này.

Nếu thông số 260V-430V được tính theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này thường phù hợp với các tình huống:

• Điện áp tụt vào giờ cao điểm: Nhiều thiết bị hoạt động đồng thời làm nguồn giảm.
• Nhà xưởng cách xa trạm biến áp: Đường dây dài có thể gây sụt áp tại điểm sử dụng.
• Nguồn điện thay đổi theo tải: Điện áp tăng giảm theo số lượng máy đang vận hành.
• Hệ thống sử dụng motor: Dòng khởi động có thể làm nguồn giảm điện áp trong thời gian ngắn.
• Cơ sở sản xuất có nguồn chưa ổn định: Điện áp dao động nhưng phần lớn vẫn nằm trong khoảng 260V-430V.

Nếu điện áp thực tế thường xuyên thấp hơn 260V, nên khảo sát lại nguồn và lựa chọn dải điện áp phù hợp hơn.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standard 3 Pha 25KVA

Ổn Áp Standard 3 Pha 25KVA SH3 – 25KII được thiết kế nhằm cung cấp giải pháp ổn định điện áp hiệu quả cho nhiều loại thiết bị và hệ thống trong các môi trường khác nhau, cụ thể như:

• Ổn định điện áp cho thiết bị công nghiệp: Thiết bị máy móc sản xuất, máy nén khí, máy bơm nước và hệ thống chiếu sáng công nghiệp được duy trì hoạt động ổn định, giảm thiểu nguy cơ hư hỏng do biến động điện áp.

• Ứng dụng trong các nhà máy và xưởng sản xuất: Phù hợp sử dụng trong các nhà máy sản xuất, xưởng gia công, kho bãi, nơi có nhu cầu điện năng ổn định và liên tục để đảm bảo hiệu suất làm việc và an toàn thiết bị.

• Bảo vệ hệ thống điện tại các tòa nhà văn phòng và trung tâm thương mại: Giúp duy trì nguồn điện ổn định, bảo vệ các thiết bị điện và hệ thống điện phức tạp trong các khu văn phòng và trung tâm thương mại, nâng cao độ bền và hiệu quả vận hành.

• Tăng tuổi thọ thiết bị và hạn chế sự cố điện: Ổn áp góp phần giảm thiểu các rủi ro liên quan đến nguồn điện không ổn định như chập cháy, ngắn mạch, từ đó nâng cao tuổi thọ và độ an toàn cho các thiết bị điện sử dụng lâu dài.

Với những ưu điểm vượt trội này, ổn áp Standard 3 Pha 25KVA SH3 – 25KII là lựa chọn lý tưởng cho các doanh nghiệp và tổ chức cần đảm bảo nguồn điện ổn định, an toàn và hiệu quả.

Hướng Dẫn Lắp Đặt Ổn Áp 3 Pha Standard 25KVA

Để đảm bảo thiết bị ổn áp hoạt động ổn định và hiệu quả, việc lắp đặt cần tuân thủ các nguyên tắc kỹ thuật sau:

• Lựa chọn vị trí lắp đặt phù hợp: Thiết bị nên được đặt tại nơi khô ráo, thoáng mát, tránh xa môi trường có độ ẩm cao, bụi bẩn hoặc các nguồn nhiệt trực tiếp, nhằm đảm bảo tuổi thọ và hiệu suất làm việc của ổn áp.

• Kết nối dây điện chính xác: Việc đấu nối dây điện phải được thực hiện đúng theo sơ đồ và quy định kỹ thuật của nhà sản xuất, đảm bảo đúng cực, đúng chuẩn để tránh hiện tượng chập cháy hoặc sai sót trong vận hành.

• Nối đất an toàn: Bắt buộc phải thực hiện nối đất đúng cách và chắc chắn nhằm hạn chế nguy cơ rò điện, đảm bảo an toàn tuyệt đối cho người sử dụng và hệ thống điện.

• Thực hiện lắp đặt bởi kỹ thuật viên chuyên nghiệp: Khuyến cáo nên nhờ đội ngũ kỹ thuật viên có chuyên môn và kinh nghiệm thực hiện việc lắp đặt để đảm bảo an toàn, đúng kỹ thuật và tối ưu hóa hiệu suất hoạt động của thiết bị.

Tuân thủ đầy đủ các hướng dẫn trên sẽ giúp ổn áp Standard 3 Pha 25KVA SH3 – 25KII vận hành ổn định, kéo dài tuổi thọ và bảo vệ hiệu quả hệ thống điện của bạn.
