Ổn áp Standard 3 Pha 30KVA DR3-30KII Dải 160V-430V

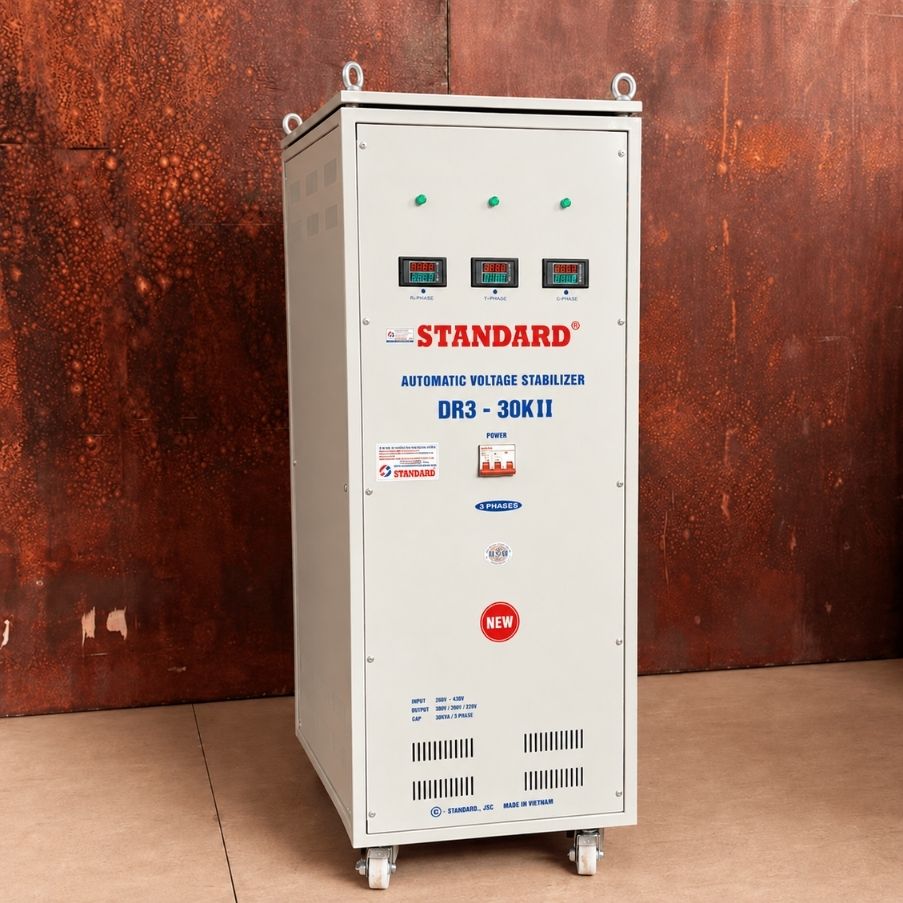

Ổn Áp Standard 3 Pha 30KVA DR3-30KII

Ổn áp Standard 3 pha 30KVA DR3-30KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có nguồn thường xuyên dao động mạnh, đặc biệt tại nhà xưởng, cơ sở sản xuất, khu vực cuối đường dây hoặc những nơi điện áp tụt sâu vào giờ cao điểm.

Với công suất biểu kiến 30KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-30KII phù hợp cho motor, tủ điều khiển, máy cơ khí, máy sản xuất và các nhóm phụ tải 3 pha có công suất tương ứng. Máy theo dõi sự thay đổi của nguồn điện và tự động điều chỉnh điện áp trong phạm vi thiết kế, giúp phụ tải phía sau làm việc trong điều kiện nguồn phù hợp hơn.

Khi lựa chọn Standard DR3-30KII, cần kiểm tra đồng thời điện áp thấp nhất, dòng tải từng pha, hệ số công suất, loại phụ tải và dòng khởi động của motor. Công suất 30KVA là công suất biểu kiến, không nên mặc định tương đương 30kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 3 Pha 30KVA

Standard DR3-30KII nổi bật ở dải điện áp đầu vào rộng, phù hợp hơn với những khu vực có chất lượng điện lưới chưa ổn định hoặc thường xuyên xảy ra thấp áp.

Một số đặc điểm đáng chú ý gồm:

• Dải điện áp đầu vào 160V-430V: Thích hợp với nguồn điện 3 pha có biên độ dao động lớn.
• Công suất biểu kiến 30KVA: Phù hợp với nhóm phụ tải 3 pha có tổng tải nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Theo dõi nguồn và thực hiện bù tăng hoặc giảm khi điện áp thay đổi.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp với motor, tủ điện, máy cơ khí và thiết bị sản xuất.
• Phù hợp khu vực điện yếu: Có thể cân nhắc cho nhà xưởng xa trạm biến áp hoặc cuối tuyến điện.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp thiết bị phía sau được cấp nguồn trong điều kiện phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng cho một nhóm máy hoặc khu vực sản xuất có tổng tải tương ứng.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được xác nhận theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 30KVA hoạt động dựa trên việc liên tục theo dõi điện áp đầu vào và điều chỉnh khi nguồn tăng hoặc giảm. Các bộ phận trong máy phối hợp để thực hiện quá trình ổn áp tự động.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Giám sát điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình sản phẩm thực tế.
• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ cuộn dây, linh kiện và các bộ phận dẫn điện bên trong.

Nguyên lý hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp chỉ thực hiện chức năng điều chỉnh điện áp, không phải biến tần nên không có chức năng chủ động thay đổi tần số nguồn điện.

Thông Số Cơ Bản Của Standard DR3-30KII

Các thông số chi tiết như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc tài liệu kỹ thuật của DR3-30KII thực tế.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải 160V-430V cho thấy Standard DR3-30KII được thiết kế để làm việc với nguồn điện 3 pha có mức biến động khá rộng. Đây là điểm đáng chú ý tại những khu vực nguồn thường xuyên tụt thấp hoặc tăng giảm mạnh theo thời điểm.

Nếu 160V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp rộng này thường phù hợp với:

• Nhà xưởng xa trạm biến áp: Đường dây dài có thể làm điện áp giảm.
• Khu vực cuối tuyến điện: Nguồn thường yếu hơn vào giờ cao điểm.
• Điện áp thay đổi theo sản xuất: Nhiều máy cùng hoạt động khiến nguồn bị kéo xuống.
• Hệ thống có motor: Dòng khởi động có thể làm điện áp giảm trong thời gian ngắn.
• Nguồn lúc cao, lúc thấp: Cần thiết bị tự động điều chỉnh điện áp trong phạm vi rộng.

Tuy nhiên, cần lưu ý rằng dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ 30KVA ở mọi mức điện áp trong toàn dải. Khi nguồn xuống gần mức thấp nhất, khả năng tải thực tế cần được kiểm tra theo đặc tính kỹ thuật của model.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Standard DR3-30KII Phù Hợp Với Những Phụ Tải Nào?

Với công suất 30KVA, model DR3-30KII có thể được sử dụng cho nhiều nhóm tải 3 pha khi các thông số điện phù hợp.

Một số ứng dụng thường gặp:

• Motor 3 pha: Cần kiểm tra cả dòng chạy và dòng khởi động.
• Máy cơ khí: Phù hợp với máy gia công có công suất tương ứng.
• Tủ điều khiển: Hỗ trợ cung cấp nguồn ổn định hơn cho hệ thống điều khiển.
• Máy bơm, quạt công nghiệp: Cần xem xét phương thức khởi động motor.
• Máy sản xuất: Có thể cấp cho một nhóm thiết bị có tổng tải phù hợp.
• Thiết bị chuyên dụng: Sử dụng khi điện áp và đặc tính phụ tải tương thích.
• Nhà xưởng điện yếu: Phù hợp với khu vực nguồn thường xuyên tụt áp nhưng vẫn nằm trong phạm vi làm việc của máy.

Motor, máy hàn, biến tần và tải điện tử có đặc tính rất khác nhau. Vì vậy không nên chỉ cộng tổng số kW rồi lựa chọn ổn áp.

Hướng Dẫn Lắp Đặt Ổn Áp Standard DR3-30KII

Với thiết bị 3 pha công suất 30KVA, việc lắp đặt nên được thực hiện bởi kỹ thuật viên có chuyên môn. Trước khi đấu máy cần kiểm tra cả nguồn điện và đặc tính phụ tải.

Một số lưu ý quan trọng:

• Chọn vị trí phù hợp: Đặt máy tại nơi khô ráo, thông thoáng, tránh độ ẩm và nguồn nhiệt lớn.
• Kiểm tra nguồn điện: Đo R-S, S-T và T-R để xác định điện áp thực tế.
• Đấu dây đúng sơ đồ: Phân biệt rõ đầu vào và đầu ra theo hướng dẫn kỹ thuật.
• Lựa chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB cần phù hợp với điều kiện vận hành của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phía sau sử dụng motor.
• Nối đất PE: Vỏ máy cần được tiếp địa bảo vệ đúng kỹ thuật.
• Chạy thử trước khi đóng tải: Kiểm tra điện áp đầu ra và tình trạng máy.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T khi tăng tải.
• Kiểm tra nhiệt: Theo dõi đầu cốt, dây dẫn và thiết bị đóng cắt sau khi chạy tải.
• Bảo trì định kỳ: Vệ sinh và kiểm tra các điểm đấu nối trong quá trình sử dụng.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi điều kiện tải, chiều dài đường dây và phương pháp lắp đặt của mỗi hệ thống là khác nhau.
