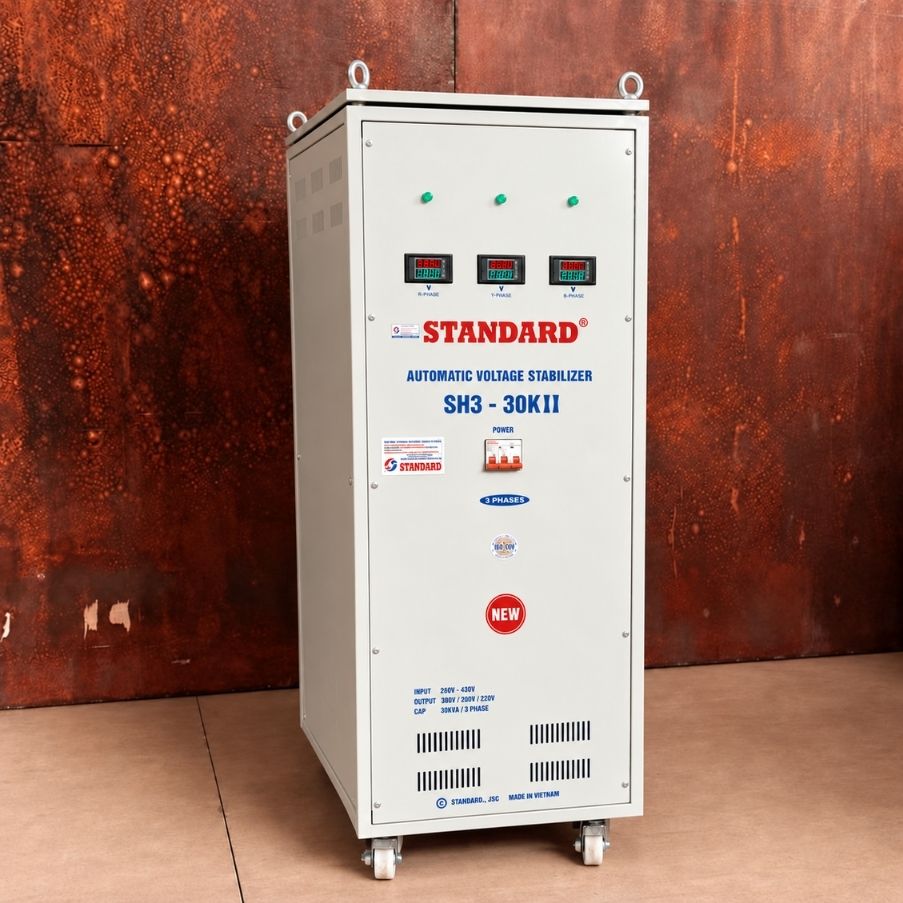

Ổn Áp Standard 3 Pha 30KVA SH3-30KII Dải 260V-430V

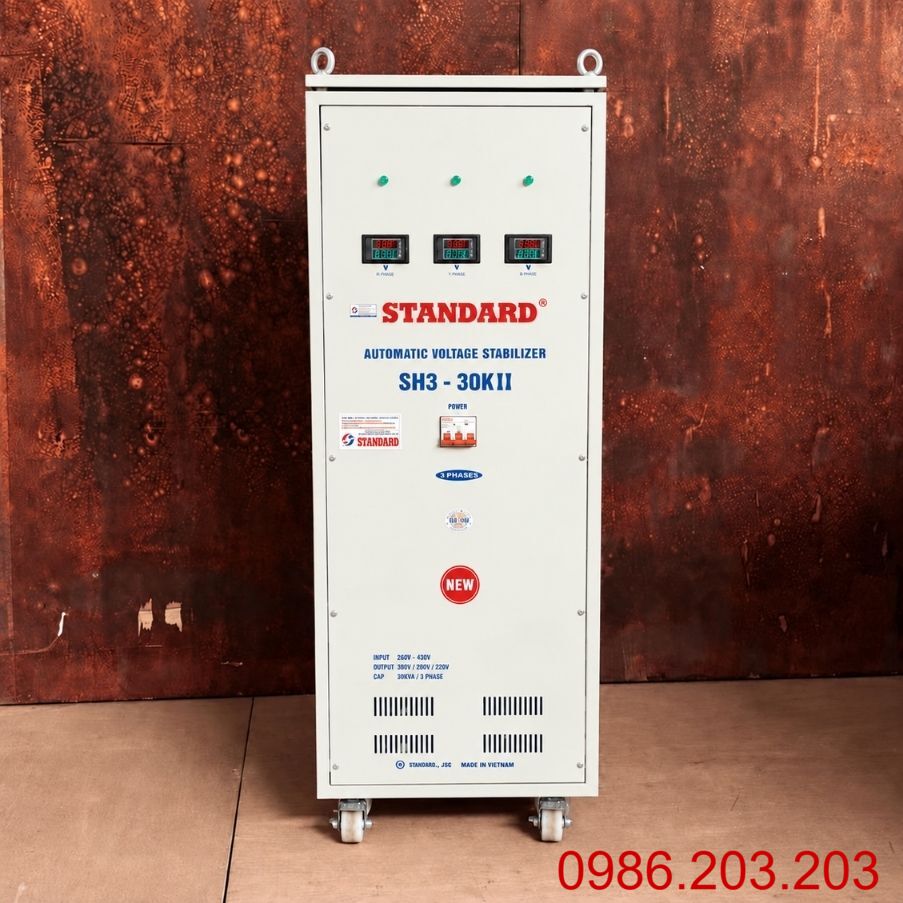

Ổn Áp Standard 3 Pha 30KVA SH3-30KII

Ổn áp Standard 3 pha 30KVA SH3-30KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha tại nhà xưởng, cơ sở sản xuất và các khu vực có nguồn điện thường xuyên tăng giảm theo tải. Máy theo dõi điện áp đầu vào và tự động điều chỉnh trong phạm vi thiết kế, giúp cung cấp nguồn điện phù hợp hơn cho motor, tủ điều khiển và các thiết bị công nghiệp phía sau.

Với công suất biểu kiến 30KVA cùng dải điện áp đầu vào 260V-430V, model SH3-30KII phù hợp với những nơi nguồn điện có dao động nhưng không thường xuyên tụt quá sâu. Khi lựa chọn máy, cần căn cứ vào điện áp thực tế, tổng tải chạy đồng thời, dòng từng pha, hệ số công suất và dòng khởi động của motor thay vì chỉ nhìn vào tổng số kW của thiết bị.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 30KVA 3 Pha

Standard SH3-30KII được thiết kế cho các hệ thống điện 3 pha cần ổn định điện áp trong phạm vi 260V-430V. Công suất 30KVA giúp model phù hợp với nhiều nhóm phụ tải công nghiệp quy mô vừa.

Một số đặc điểm đáng chú ý:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có mức dao động tương đối rộng.
• Công suất biểu kiến 30KVA: Đáp ứng các nhóm tải có công suất và dòng điện nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống theo dõi nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế cho điện 3 pha: Phù hợp với motor, máy cơ khí, tủ điều khiển và các thiết bị sản xuất.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp phụ tải phía sau được cấp nguồn trong điều kiện phù hợp hơn.
• Phù hợp môi trường nhà xưởng: Có thể sử dụng cho một nhóm máy hoặc khu vực sản xuất riêng.
• Ứng dụng linh hoạt: Phù hợp với nhiều loại tải khi được tính toán đúng theo dòng điện và chế độ vận hành.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được xác nhận theo tem máy hoặc hồ sơ kỹ thuật thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 30KVA 3 pha hoạt động dựa trên việc liên tục giám sát điện áp đầu vào. Khi nguồn tăng hoặc giảm, mạch điều khiển nhận biết mức sai lệch và tác động đến cơ cấu ổn áp để đưa điện áp về mức phù hợp theo thiết kế.

Các bộ phận chính thường gồm:

• Phần biến áp điều chỉnh: Thực hiện quá trình tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi nguồn và xử lý tín hiệu điện áp.
• Cơ cấu điều chỉnh: Hoạt động theo lệnh từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy theo cấu hình của model thực tế.

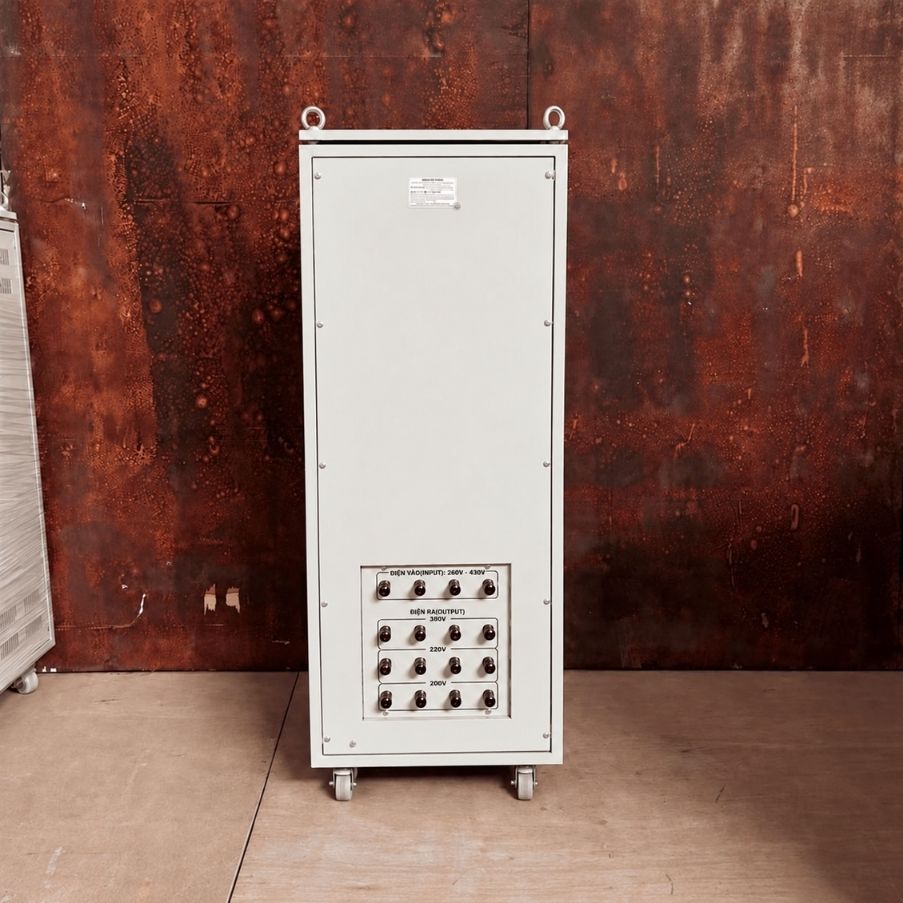

• Đầu cốt đấu nối: Kết nối nguồn điện và phụ tải 3 pha.
• Vỏ máy: Bảo vệ các linh kiện và bộ phận điện bên trong.

Nguyên lý hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp có chức năng chính là điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, máy không dùng để thay đổi nguồn 50Hz thành 60Hz hoặc điều khiển tốc độ motor.

Thông Số Cơ Bản Của Standard SH3-30KII

Ổn áp Standard SH3-30KII được thiết kế cho nguồn điện 3 pha có mức dao động trong khoảng 260V-430V và cần ổn định trước khi cấp cho phụ tải.

Các thông số chi tiết về điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và cấu hình bảo vệ nên được kiểm tra trực tiếp theo model thực tế.

Dải Điện Áp 260V-430V Phù Hợp Với Nguồn Điện Nào?

Dải 260V-430V phù hợp với những hệ thống điện 3 pha có điện áp dao động nhưng không thường xuyên tụt quá sâu. Đây là một trong những yếu tố quan trọng cần kiểm tra trước khi lựa chọn SH3-30KII.

Nếu 260V-430V được công bố theo điện áp dây, điện áp pha tương ứng về lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Model này có thể phù hợp trong các trường hợp:

• Điện áp giảm vào giờ cao điểm: Khi nhiều thiết bị trong khu vực cùng hoạt động.
• Nhà xưởng tương đối xa trạm biến áp: Đường dây dài có thể tạo ra mức sụt áp nhất định.
• Nguồn thay đổi theo tải: Điện áp tăng giảm theo số lượng máy đang vận hành.
• Hệ thống có motor: Dòng khởi động có thể làm nguồn giảm trong khoảng thời gian ngắn.
• Cơ sở sản xuất có điện áp chưa ổn định: Nhưng nguồn phần lớn vẫn nằm trong dải 260V-430V.

Nếu điện áp thường xuyên xuống dưới 260V, nên khảo sát lại và cân nhắc dòng ổn áp có dải đầu vào rộng hơn.

Phân Biệt Dải Điện Áp 160V Và 260V Của Ổn Áp 3 Pha

Trong hệ thống ổn áp 3 pha, khả năng “kéo điện” thể hiện năng lực bù đắp nguồn điện lưới sụt giảm sâu để đưa điện áp đầu ra các pha về mức chuẩn an toàn (thường là 380V/200V/220V). Tùy thuộc vào thực trạng lưới điện công nghiệp hoặc dân dụng 3 pha tại từng khu vực, thiết bị được phân chia thành hai dải điện áp vào (Input) chủ lực với các đặc điểm vận hành riêng biệt:

• Dải 160V (160V – 430V): Giải pháp chuyên sâu cho các khu vực lưới điện 3 pha yếu và không ổn định. Máy có biên độ hoạt động rộng, cho phép hút và bù áp hiệu quả ngay cả khi điện lưới sụt giảm nặng xuống ngưỡng 160V mỗi pha. Đây là lựa chọn tối ưu cho các xưởng sản xuất, khu vực xa trạm biến áp hoặc cuối nguồn điện, giúp duy trì dòng điện ổn định liên tục mà không bị ngắt quãng.

• Dải 260V (260V – 430V): Dòng máy tiêu chuẩn dành riêng cho các khu vực có lưới điện 3 pha tương đối ổn định, ít khi xảy ra tình trạng sụt áp sâu. Giới hạn nhận điện vào thấp nhất của dải này là 260V mỗi pha, đồng nghĩa với việc máy sẽ ngắt hoặc không thể bù áp nếu điện lưới rớt xuống dưới ngưỡng này. Ưu điểm của dải 260V là tốc độ đáp ứng nhanh và tối ưu hóa hiệu suất truyền tải trong điều kiện điện áp tốt.

Ứng Dụng Của Ổn Áp Standard 3 Pha 30KVA

Với công suất 30KVA, Standard SH3-30KII phù hợp với nhiều nhóm tải công nghiệp có công suất tương ứng.

Một số ứng dụng thực tế:

• Xưởng cơ khí: Hỗ trợ nguồn cho máy gia công và thiết bị 3 pha.
• Motor 3 pha: Sử dụng khi dòng định mức và dòng khởi động phù hợp.
• Tủ điều khiển: Hỗ trợ nguồn điện ổn định hơn cho hệ thống điều khiển.
• Máy sản xuất: Cấp cho một hoặc nhiều thiết bị có tổng tải phù hợp.
• Máy bơm, quạt công nghiệp: Cần kiểm tra công suất và điều kiện khởi động.
• Máy CNC: Có thể sử dụng khi yêu cầu nguồn và đặc tính tải phù hợp.
• Hệ thống phụ trợ nhà xưởng: Phù hợp với nhóm tải riêng có tổng công suất tương ứng.

Với mỗi ứng dụng, cần đánh giá dòng điện thực tế và đặc tính tải thay vì chỉ cộng công suất danh nghĩa.

Hướng Dẫn Lắp Đặt Ổn Áp 3 Pha Standard 30KVA

Việc lắp đặt Standard SH3-30KII nên được thực hiện bởi kỹ thuật viên có chuyên môn về điện 3 pha. Trước khi đấu máy cần khảo sát nguồn và phụ tải để bảo đảm model được lựa chọn đúng.

Một số lưu ý quan trọng:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm.
• Kiểm tra khi tải lớn hoạt động: Xác định mức điện áp thấp nhất thực tế.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của sản phẩm.
• Lựa chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và cách đi cáp.
• Bố trí thiết bị bảo vệ: MCCB cần phù hợp với đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng nếu phía sau sử dụng motor.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp trước khi cấp phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T.
• Kiểm tra nhiệt: Quan sát dây dẫn, MCCB và đầu cốt sau khi chạy tải.
• Đặt máy thông thoáng: Tránh khu vực ẩm, nhiệt độ cao hoặc nhiều bụi.
• Bảo trì định kỳ: Vệ sinh và kiểm tra các điểm đấu nối sau thời gian sử dụng.

Không nên áp dụng một tiết diện cáp hoặc định mức MCCB cố định cho mọi công trình, bởi mỗi hệ thống có điều kiện tải và đường dây khác nhau.
