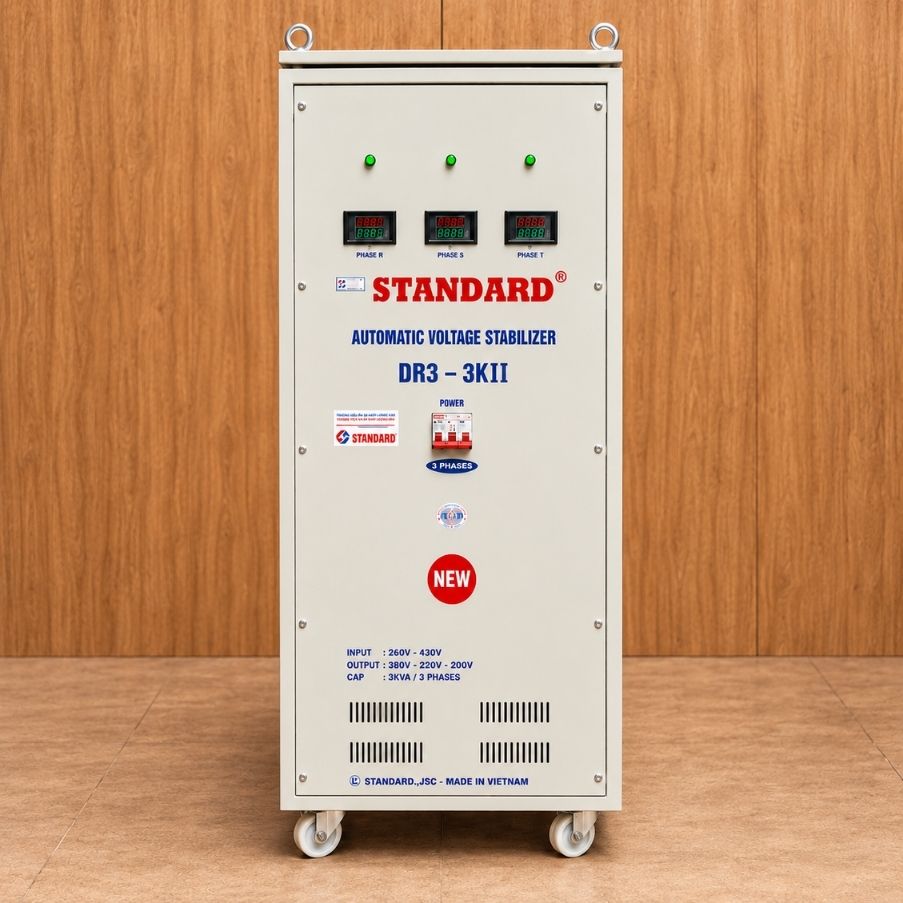

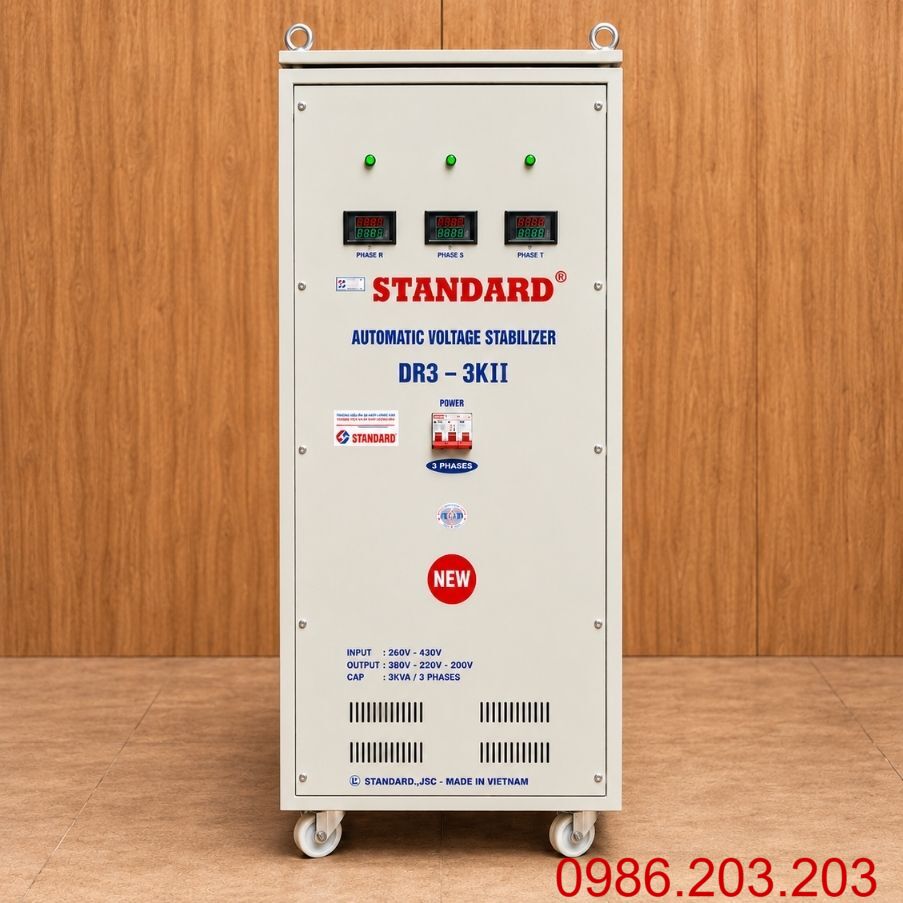

Ổn áp Standard 3 Pha 3KVA DR3-3KII Dải 160V-430V

Ổn Áp Standard 3 Pha 3KVA DR3-3KII

Ổn áp Standard 3 pha 3KVA DR3-3KII dải 160V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có công suất tải nhỏ, đặc biệt phù hợp tại những khu vực thường xuyên xảy ra tình trạng điện yếu, điện áp dao động hoặc nguồn điện không ổn định theo từng thời điểm trong ngày.

Máy có nhiệm vụ theo dõi sự thay đổi của điện áp đầu vào và tự động điều chỉnh để cung cấp mức điện áp đầu ra phù hợp theo thiết kế. Với dải đầu vào rộng 160V-430V, model DR3-3KII có thể sử dụng cho tủ điện, thiết bị điều khiển, motor công suất nhỏ và các phụ tải 3 pha có thông số tương ứng.

Khi lựa chọn ổn áp Standard 3KVA, cần kiểm tra điện áp thực tế, dòng tải, hệ số công suất và dòng khởi động của thiết bị. Công suất 3KVA là công suất biểu kiến nên không nên mặc định tương đương 3kW trong mọi trường hợp. Đồng thời, ổn áp không phải UPS hay máy phát điện, vì vậy thiết bị chỉ thực hiện chức năng điều chỉnh điện áp khi nguồn điện đầu vào vẫn còn và nằm trong phạm vi làm việc của máy.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 3KVA 3 Pha

Ổn áp Standard 3 pha 3KVA DR3-3KII được thiết kế cho các hệ thống điện 3 pha công suất nhỏ, đặc biệt tại những khu vực có điện áp thường xuyên dao động hoặc sụt thấp. Dải điện áp đầu vào rộng giúp thiết bị thích ứng tốt hơn với nhiều điều kiện nguồn, đồng thời hỗ trợ duy trì điện áp đầu ra phù hợp cho các thiết bị sử dụng phía sau.

Những đặc điểm nổi bật của model DR3-3KII gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực điện 3 pha có biên độ dao động lớn, thường xuyên xảy ra tình trạng thấp áp hoặc cao áp.
• Công suất biểu kiến 3KVA: Phù hợp với tủ điện, motor nhỏ và các phụ tải 3 pha có tổng công suất nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống ổn áp theo dõi sự thay đổi của nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế chuyên dụng cho nguồn 3 pha: Đáp ứng nhu cầu sử dụng tại xưởng sản xuất nhỏ, phòng kỹ thuật và các hệ thống điều khiển công nghiệp.
• Hỗ trợ bảo vệ thiết bị trước điện áp bất ổn: Giúp hạn chế ảnh hưởng của tình trạng điện áp tăng giảm bất thường đến quá trình vận hành của phụ tải.
• Ứng dụng linh hoạt: Có thể sử dụng cho tủ điều khiển, thiết bị cơ khí, motor công suất nhỏ và các máy móc 3 pha có thông số phù hợp.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 3KVA được cấu tạo từ nhiều bộ phận phối hợp với nhau nhằm theo dõi và điều chỉnh điện áp tự động.

Các thành phần chính thường gồm:

• Phần biến áp điều chỉnh: Thực hiện việc tăng hoặc giảm điện áp.
• Mạch điều khiển: Giám sát điện áp đầu vào và điều khiển cơ cấu ổn áp.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Tùy theo cấu hình cụ thể của model.
• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận điện bên trong.

Khi điện áp đầu vào thay đổi, mạch điều khiển phát hiện mức sai lệch và điều khiển cơ cấu ổn áp thực hiện bù tăng hoặc giảm điện áp.

Có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Điều chỉnh → Cấp điện áp đầu ra cho tải

Ổn áp chỉ thay đổi điện áp, không có chức năng thay đổi tần số của nguồn điện.

Thông Số Cơ Bản Của Standard DR3-3KII

Ổn áp Standard DR3-3KII được thiết kế cho hệ thống điện 3 pha công suất nhỏ, tập trung vào chức năng ổn định điện áp trong điều kiện nguồn thường xuyên dao động. Các thông số cơ bản của sản phẩm có thể tham khảo như sau:

Các thông số như điện áp đầu ra, kích thước, trọng lượng, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được đối chiếu theo tem máy hoặc hồ sơ kỹ thuật của model thực tế trước khi lắp đặt.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải đầu vào 160V-430V cho thấy Standard DR3-3KII được thiết kế để làm việc trong điều kiện nguồn điện 3 pha có mức dao động tương đối rộng. Đây là yếu tố đáng chú ý đối với những khu vực thường xuyên xảy ra tình trạng điện yếu hoặc điện áp thay đổi theo từng thời điểm sử dụng.

Nếu 160V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống thực tế:

• Điện áp tụt vào giờ cao điểm: Xảy ra khi nhiều thiết bị trong khu vực cùng hoạt động.
• Khu vực xa trạm biến áp: Đường dây dài có thể làm điện áp tại điểm sử dụng giảm.
• Nguồn điện dao động liên tục: Điện áp có thể thay đổi giữa các thời điểm trong ngày.
• Motor hoặc thiết bị khởi động: Dòng khởi động có thể làm điện áp nguồn giảm trong thời gian ngắn.
• Xưởng nhỏ ở cuối tuyến điện: Nguồn thường kém ổn định hơn so với khu vực gần trạm cấp điện.

Tuy nhiên, dải 160V-430V không đồng nghĩa máy luôn cung cấp đủ công suất 3KVA tại mọi mức điện áp trong toàn dải. Khi điện áp đầu vào giảm sâu, khả năng tải thực tế cần được đánh giá theo thiết kế và đặc tính kỹ thuật của model.

Ứng Dụng Của Ổn Áp 3 Pha Standard 3KVA

Với công suất biểu kiến 3KVA, Standard DR3-3KII phù hợp với các hệ thống điện 3 pha có tải nhỏ, nơi yêu cầu nguồn điện ổn định hơn nhưng không cần sử dụng ổn áp công suất lớn.

Một số ứng dụng phù hợp gồm:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì điện áp phù hợp cho hệ thống điều khiển có tổng tải nằm trong khả năng của máy.
• Motor công suất nhỏ: Có thể sử dụng khi dòng định mức và dòng khởi động không vượt khả năng của ổn áp.
• Máy cơ khí nhỏ: Phù hợp với thiết bị có mức tiêu thụ điện tương ứng.
• Thiết bị đo lường và kiểm soát: Hỗ trợ cấp nguồn ổn định hơn cho các hệ thống có yêu cầu điện áp phù hợp.
• Máy móc chuyên dụng: Dùng cho thiết bị 3 pha có công suất và điện áp tương thích.
• Xưởng sản xuất quy mô nhỏ: Phù hợp cho một nhóm tải riêng thay vì toàn bộ hệ thống công suất lớn.

Trước khi lựa chọn, nên kiểm tra công suất thực tế, dòng điện, hệ số công suất và dòng khởi động của phụ tải. Việc chọn máy chỉ dựa trên số kW danh nghĩa có thể chưa phản ánh đầy đủ điều kiện vận hành thực tế.

Hướng Dẫn Lắp Đặt Ổn Áp Standard 3 Pha 3KVA

Trước khi lắp đặt Standard DR3-3KII, cần khảo sát nguồn điện và xác định chính xác đặc tính của phụ tải. Việc đấu nối nguồn 3 pha nên được thực hiện bởi người có chuyên môn để hạn chế nguy cơ đấu sai đầu vào, sai thứ tự pha hoặc lựa chọn dây dẫn chưa phù hợp.

Một số bước cần lưu ý:

• Kiểm tra nguồn điện: Đo điện áp R-S, S-T và T-R để xác định tình trạng thực tế của cả ba pha.
• Xác định đúng đầu vào: Bảo đảm nguồn cấp nằm trong phạm vi điện áp thiết kế của máy.
• Lựa chọn dây dẫn: Căn cứ vào dòng tải, chiều dài tuyến cáp và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần phù hợp với dòng điện và đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phụ tải sử dụng motor 3 pha.
• Nối đất bảo vệ: Vỏ máy cần được nối PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi kết nối phụ tải.
• Đưa tải vào từng bước: Theo dõi điện áp và dòng điện của từng pha trong quá trình vận hành.
• Kiểm tra đầu cốt: Bảo đảm các điểm đấu nối chắc chắn, không lỏng hoặc phát nhiệt bất thường.
• Bảo trì định kỳ: Vệ sinh máy, kiểm tra đầu nối và tình trạng dây dẫn để duy trì khả năng vận hành ổn định.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho mọi công trình, bởi lựa chọn thực tế còn phụ thuộc vào dòng tải, chiều dài tuyến, điều kiện lắp đặt và đặc tính thiết bị sử dụng.
