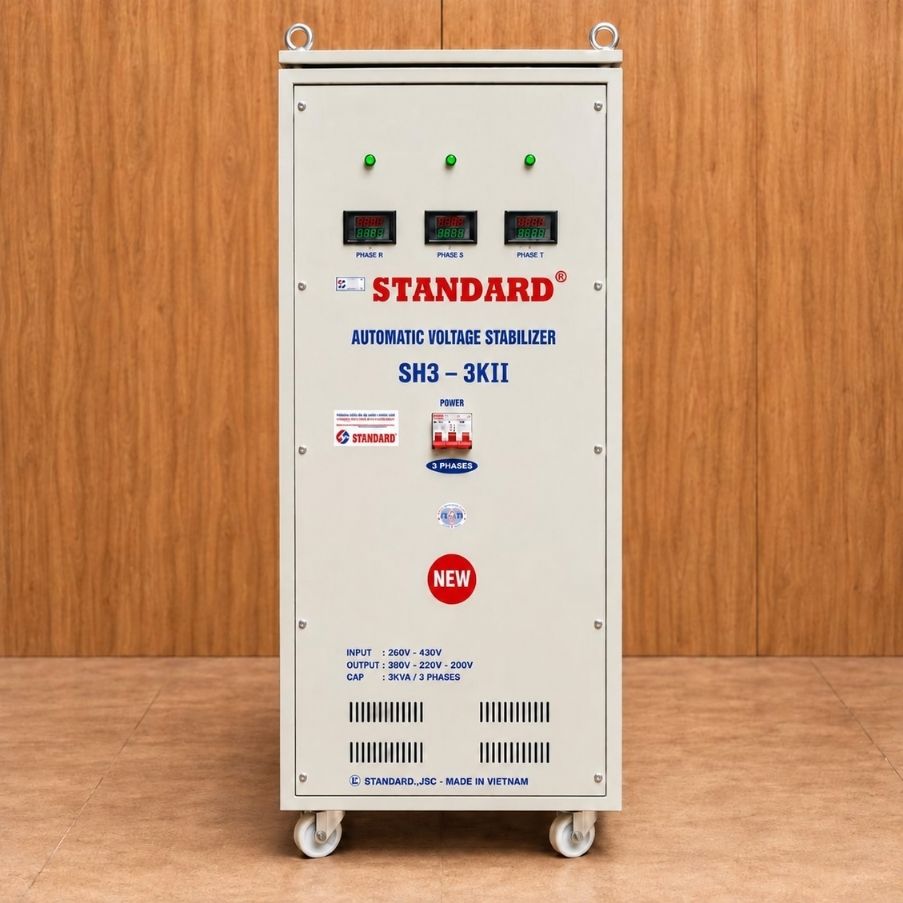

Ổn Áp Standard 3 Pha 3KVA SH3-3KII Dải 260V-430V

Ổn Áp Standard 3 Pha 3KVA SH3-3KII

Ổn áp Standard 3 pha 3KVA SH3-3KII dải 260V-430V là thiết bị ổn định điện áp dành cho các hệ thống điện 3 pha có công suất tải nhỏ, phù hợp với những khu vực có điện áp thường xuyên dao động nhưng không tụt quá sâu. Máy giúp theo dõi và tự động điều chỉnh điện áp đầu vào, hỗ trợ cung cấp nguồn điện phù hợp hơn cho thiết bị sử dụng phía sau.

Với công suất biểu kiến 3KVA và dải điện áp đầu vào 260V-430V, Standard SH3-3KII có thể sử dụng cho tủ điều khiển, motor công suất nhỏ, máy cơ khí và các phụ tải 3 pha có thông số tương ứng.

Khi lựa chọn ổn áp Standard 3KVA, cần kiểm tra điện áp thực tế, dòng tải, hệ số công suất và dòng khởi động của thiết bị. Công suất 3KVA là công suất biểu kiến, không nên mặc định tương đương 3kW trong mọi trường hợp. Ổn áp cũng không phải UPS hay máy phát điện, do đó thiết bị chỉ thực hiện chức năng điều chỉnh điện áp khi nguồn đầu vào vẫn còn và nằm trong phạm vi hoạt động của máy.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 3KVA 3 Pha

Ổn áp Standard 3 pha 3KVA SH3-3KII được thiết kế cho những hệ thống điện 3 pha có công suất nhỏ và nguồn điện dao động trong phạm vi tương đối phổ biến. Dải 260V-430V phù hợp với các khu vực có hiện tượng thấp áp hoặc cao áp nhưng không yêu cầu dải ổn áp quá rộng.

Những đặc điểm đáng chú ý của model SH3-3KII gồm:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có mức dao động vừa phải, đặc biệt tại khu vực thường xuyên xuất hiện thấp áp vào giờ cao điểm.
• Công suất biểu kiến 3KVA: Phù hợp với các tải 3 pha công suất nhỏ và hệ thống điều khiển có tổng tải nằm trong khả năng của máy.
• Tự động điều chỉnh điện áp: Hệ thống liên tục theo dõi nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Phù hợp với tủ điều khiển, motor nhỏ, máy cơ khí và thiết bị công nghiệp tương ứng.
• Hỗ trợ hạn chế ảnh hưởng của điện áp dao động: Giúp thiết bị phía sau làm việc trong điều kiện nguồn điện phù hợp hơn.
• Ứng dụng linh hoạt: Có thể sử dụng tại xưởng sản xuất nhỏ, phòng kỹ thuật hoặc cho một nhóm phụ tải riêng.

Khi lựa chọn, cần đối chiếu thêm khả năng quá tải, điện áp đầu ra và cấu hình bảo vệ theo tem máy hoặc hồ sơ kỹ thuật của model thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 3KVA được cấu tạo từ nhiều bộ phận phối hợp với nhau để theo dõi và tự động điều chỉnh điện áp. Tùy cấu hình sản xuất, chi tiết bên trong có thể có sự khác biệt giữa các phiên bản.

Các bộ phận chính thường gồm:

• Phần biến áp điều chỉnh: Thực hiện việc tăng hoặc giảm điện áp theo yêu cầu.
• Mạch điều khiển: Theo dõi sự thay đổi của nguồn điện đầu vào.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ mạch điều khiển để đưa điện áp về mức phù hợp.
• Hệ thống đóng cắt và bảo vệ: Cấu hình phụ thuộc vào thiết kế của model.

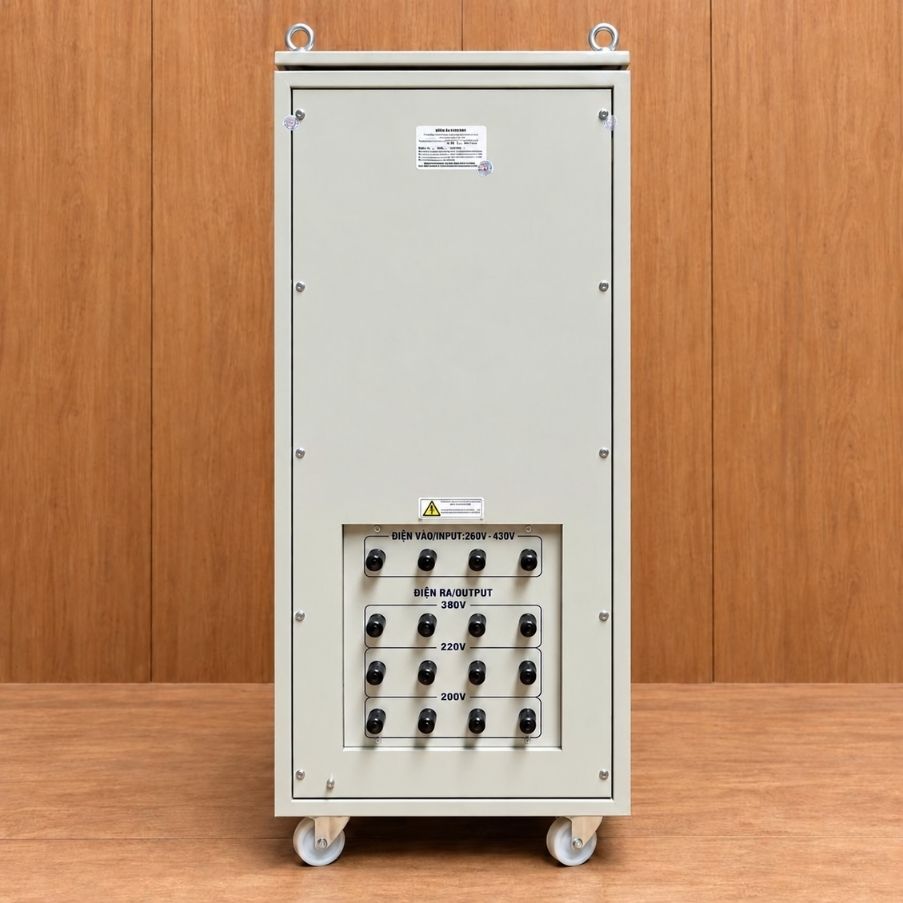

• Đầu cốt đấu nối: Dùng để kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận điện bên trong và hỗ trợ bố trí máy an toàn trong quá trình sử dụng.

Khi điện áp đầu vào tăng hoặc giảm, mạch điều khiển nhận biết mức sai lệch và tác động đến cơ cấu ổn áp để thực hiện điều chỉnh.

Có thể hình dung quá trình hoạt động như sau:

Nguồn điện 3 pha → Giám sát điện áp → Điều chỉnh điện áp → Cấp nguồn cho phụ tải

Ổn áp chỉ thực hiện chức năng điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Tần số đầu ra về cơ bản vẫn theo tần số nguồn đầu vào.

Thông Số Cơ Bản Của Standard SH3-3KII

Ổn áp Standard SH3-3KII được thiết kế cho hệ thống điện 3 pha có công suất tải nhỏ, tập trung vào chức năng ổn định điện áp khi nguồn dao động trong dải 260V-430V.

Các thông số như điện áp đầu ra, kích thước, trọng lượng, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ nên được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model SH3-3KII thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết phạm vi điện áp mà Standard SH3-3KII được thiết kế để thực hiện chức năng ổn áp. So với các dòng có dải điện áp rộng hơn, SH3-3KII phù hợp với khu vực mà nguồn 3 pha có dao động nhưng không thường xuyên tụt xuống mức quá thấp.

Nếu 260V-430V được công bố theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số trường hợp:

• Điện áp giảm vào giờ cao điểm: Nhiều thiết bị hoạt động đồng thời làm nguồn điện bị tụt.
• Nhà xưởng cách xa trạm biến áp: Đường dây dài có thể làm điện áp tại điểm sử dụng thấp hơn.
• Nguồn điện thay đổi theo thời điểm: Điện áp có thể tăng hoặc giảm theo mức tải của khu vực.
• Motor hoặc thiết bị khởi động: Dòng khởi động có thể khiến điện áp giảm trong thời gian ngắn.
• Xưởng sản xuất quy mô nhỏ: Nguồn điện có dao động nhưng vẫn chủ yếu nằm trong phạm vi 260V-430V.

Nếu điện áp thực tế thường xuyên xuống thấp hơn 260V, nên cân nhắc dải điện áp rộng hơn thay vì để máy thường xuyên hoạt động ngoài phạm vi thiết kế.

Đồng thời, dải 260V-430V không có nghĩa máy luôn cung cấp đủ 3KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế còn phụ thuộc vào thiết kế của model và điều kiện vận hành.

Ứng Dụng Của Ổn Áp 3 Pha Standard 3KVA

Với công suất biểu kiến 3KVA, Standard SH3-3KII phù hợp với các phụ tải 3 pha nhỏ hoặc một nhóm thiết bị riêng biệt, thay vì cấp điện cho toàn bộ hệ thống sản xuất có công suất lớn.

Một số ứng dụng phù hợp gồm:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển có tải nhỏ.
• Motor công suất nhỏ: Có thể sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của ổn áp.
• Máy cơ khí nhỏ: Phù hợp với các thiết bị có công suất và dòng điện tương ứng.
• Thiết bị đo lường, kiểm soát: Hỗ trợ nguồn điện ổn định hơn cho hệ thống có yêu cầu phù hợp.
• Máy móc chuyên dụng: Sử dụng cho thiết bị 3 pha có thông số điện tương thích.
• Xưởng sản xuất nhỏ: Thích hợp cấp nguồn cho một nhóm tải riêng có công suất không lớn.

Trước khi lựa chọn cần kiểm tra công suất biểu kiến, dòng điện định mức, hệ số công suất và dòng khởi động của phụ tải. Đặc biệt với motor, không nên chỉ nhìn vào số kW rồi quyết định máy 3KVA có phù hợp hay không.

Hướng Dẫn Lắp Đặt Ổn Áp Standard 3 Pha 3KVA

Trước khi lắp đặt Standard SH3-3KII, cần khảo sát nguồn điện thực tế và xác định chính xác đặc tính của thiết bị sử dụng. Việc đấu nối điện 3 pha nên được thực hiện bởi người có chuyên môn để bảo đảm đúng thứ tự pha, đúng đầu vào và phù hợp với hệ thống bảo vệ.

Một số bước cần lưu ý:

• Kiểm tra điện áp nguồn: Đo R-S, S-T và T-R để xác định nguồn thực tế có nằm trong dải 260V-430V hay không.
• Xác định đúng đầu vào và đầu ra: Đấu dây theo sơ đồ kỹ thuật của máy, tránh nhầm phía nguồn với phía tải.
• Lựa chọn dây dẫn: Căn cứ vào dòng tải, chiều dài tuyến cáp và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần phù hợp với dòng điện và đặc tính của hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng khi phía sau sử dụng motor 3 pha.
• Nối đất bảo vệ: Vỏ máy cần được nối PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi kết nối thiết bị sử dụng.
• Đưa tải vào từng bước: Theo dõi điện áp và dòng điện trên từng pha trong quá trình chạy thử.
• Kiểm tra đầu cốt: Bảo đảm các điểm kết nối chắc chắn, không lỏng hoặc phát nhiệt bất thường.
• Bảo trì định kỳ: Vệ sinh thiết bị, kiểm tra dây dẫn và siết lại các đầu nối khi cần thiết.
