Ổn áp Standard 3 Pha 6KVA DR3-6KII Dải 160V-430V

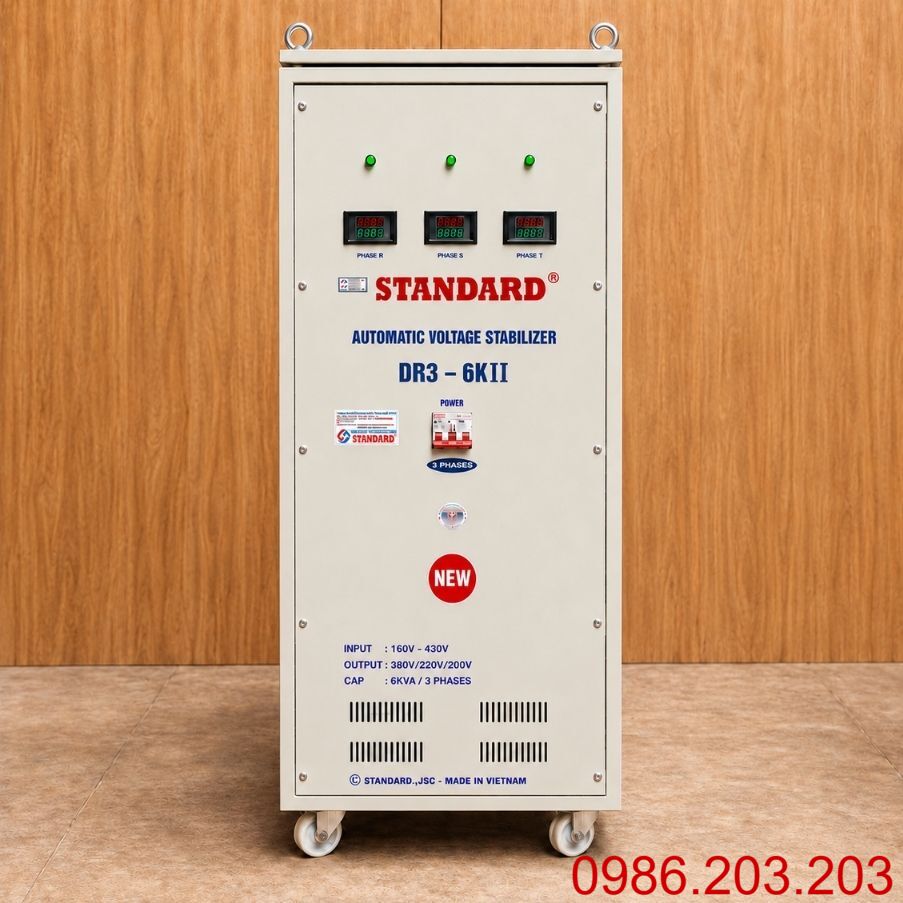

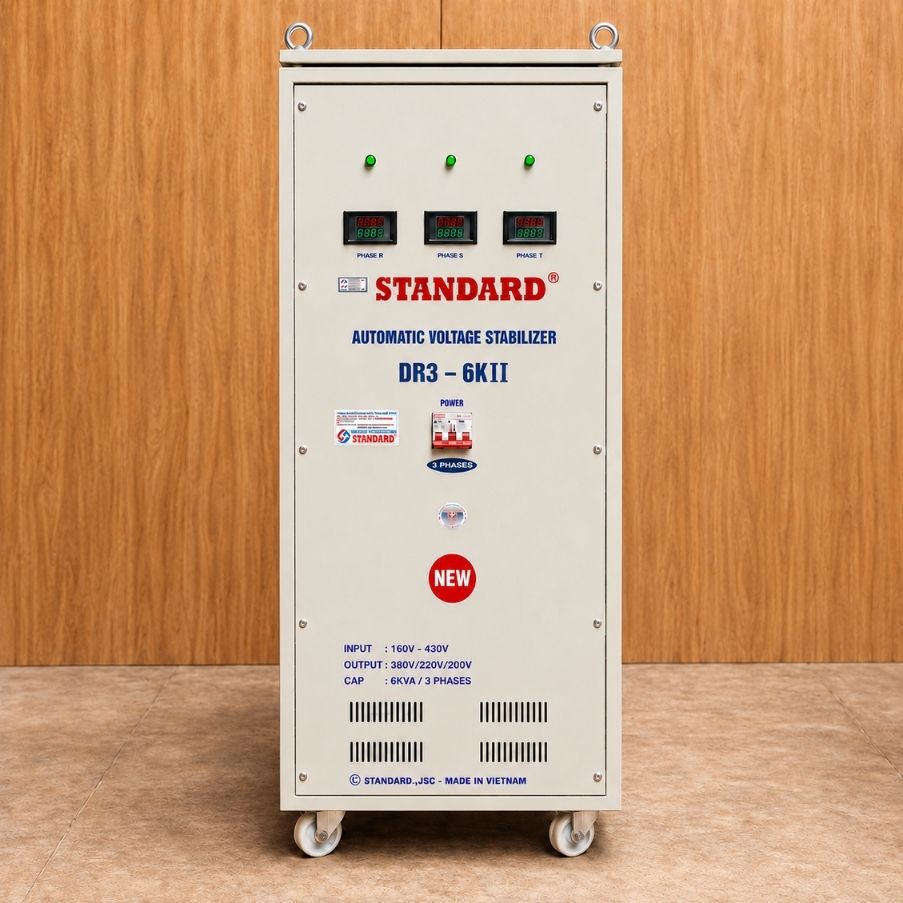

Ổn Áp Standard 3 Pha 6KVA DR3-6KII

Ổn áp Standard 3 pha 6KVA DR3-6KII dải 160V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có công suất tải phù hợp, đặc biệt hữu ích tại những khu vực thường xuyên xảy ra tình trạng điện yếu, điện áp lên xuống thất thường hoặc nguồn điện biến động mạnh theo thời điểm trong ngày.

Với công suất biểu kiến 6KVA và dải điện áp đầu vào rộng 160V-430V, model DR3-6KII có thể sử dụng cho tủ điều khiển, motor, máy cơ khí và các thiết bị điện 3 pha có thông số tương ứng. Máy liên tục theo dõi nguồn điện đầu vào và tự động điều chỉnh khi điện áp tăng hoặc giảm trong phạm vi thiết kế.

Khi lựa chọn Standard 6KVA, cần căn cứ vào điện áp nguồn thực tế, dòng tải, hệ số công suất, loại phụ tải và dòng khởi động. Công suất 6KVA là công suất biểu kiến, không đồng nghĩa trực tiếp với 6kW trong mọi trường hợp. Đồng thời, ổn áp không phải UPS hoặc máy phát điện nên không có khả năng duy trì nguồn khi điện lưới mất hoàn toàn.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 6KVA 3 Pha

Standard DR3-6KII được thiết kế cho những hệ thống điện 3 pha có mức dao động điện áp lớn. Điểm đáng chú ý của model này là dải đầu vào rộng tới 160V-430V, giúp thiết bị thích ứng với những khu vực có tình trạng thấp áp khá nghiêm trọng.

Những đặc điểm nổi bật gồm:

• Dải điện áp đầu vào 160V-430V: Phù hợp với khu vực có nguồn điện 3 pha dao động rộng, thường xuyên xuất hiện thấp áp hoặc cao áp.
• Công suất biểu kiến 6KVA: Đáp ứng các phụ tải 3 pha có tổng công suất nằm trong khả năng làm việc của máy.
• Điều chỉnh điện áp tự động: Hệ thống theo dõi sự thay đổi của nguồn và thực hiện bù tăng hoặc giảm điện áp trong phạm vi thiết kế.
• Thiết kế dành cho nguồn điện 3 pha: Phù hợp với tủ điều khiển, motor, máy cơ khí và thiết bị sản xuất có thông số tương ứng.
• Hỗ trợ giảm ảnh hưởng của điện áp bất ổn: Giúp thiết bị phía sau được cấp nguồn trong điều kiện điện áp phù hợp hơn.
• Dải ứng dụng tương đối linh hoạt: Có thể sử dụng tại xưởng sản xuất, phòng kỹ thuật hoặc cho từng nhóm máy riêng biệt.

Các thông số như điện áp đầu ra, sai số ổn áp, khả năng quá tải và cấu hình bảo vệ cần được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model DR3-6KII thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 6KVA hoạt động dựa trên việc liên tục giám sát điện áp nguồn và tự động điều chỉnh khi phát hiện điện áp lệch khỏi mức yêu cầu. Các bộ phận bên trong phối hợp với nhau để quá trình điều chỉnh diễn ra tự động trong phạm vi làm việc của máy.

Cấu tạo cơ bản thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Tiếp nhận và xử lý tín hiệu điện áp đầu vào.
• Cơ cấu điều chỉnh điện áp: Hoạt động theo tín hiệu từ bộ điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào thiết kế cụ thể của sản phẩm.
• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha với ổn áp và phụ tải.
• Vỏ máy: Bảo vệ các linh kiện điện bên trong và hỗ trợ bố trí thiết bị an toàn.

Nguyên lý hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh tăng hoặc giảm → Cấp điện cho phụ tải

Ổn áp có chức năng điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, tần số đầu ra về cơ bản vẫn phụ thuộc vào tần số của nguồn điện đầu vào.

Thông Số Cơ Bản Của Standard DR3-6KII

Ổn áp Standard DR3-6KII được thiết kế cho hệ thống điện 3 pha có nguồn dao động rộng, tập trung vào chức năng ổn định điện áp cho nhóm phụ tải có công suất phù hợp.

Những thông số chi tiết như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số điện áp và hệ thống bảo vệ nên được đối chiếu theo tem máy hoặc tài liệu kỹ thuật thực tế trước khi lắp đặt.

Dải Điện Áp 160V-430V Có Ý Nghĩa Gì?

Dải điện áp 160V-430V cho thấy Standard DR3-6KII được thiết kế để làm việc với nguồn điện 3 pha có biên độ biến động tương đối rộng. Đây là lợi thế đáng chú ý tại các khu vực cuối nguồn, xa trạm biến áp hoặc có tình trạng sụt áp rõ rệt khi tải khu vực tăng cao.

Nếu thông số 160V-430V được tính theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 160V / √3 ≈ 92V
• 430V / √3 ≈ 248V

Dải điện áp này phù hợp với một số tình huống như:

• Điện yếu vào giờ cao điểm: Nhiều thiết bị cùng hoạt động khiến điện áp tại điểm sử dụng giảm.
• Nhà xưởng xa trạm biến áp: Chiều dài đường dây có thể làm tăng mức sụt áp.
• Nguồn điện dao động mạnh: Điện áp thay đổi đáng kể giữa các thời điểm trong ngày.
• Hệ thống có motor: Dòng khởi động có thể làm điện áp nguồn giảm tạm thời.
• Khu vực cuối tuyến điện: Nguồn thường có độ ổn định kém hơn khu vực gần điểm cấp điện.

Tuy nhiên, dải 160V-430V không có nghĩa máy luôn cung cấp đủ công suất 6KVA tại mọi mức điện áp trong toàn dải. Khi nguồn điện xuống rất thấp, cần kiểm tra đặc tính tải và khả năng làm việc thực tế của model.

6KVA Có Phải Là 6KW Không?

Không. 6KVA là công suất biểu kiến, trong khi kW là công suất tác dụng.

Mối quan hệ cơ bản giữa hai đại lượng là:

P = S × cosφ

Ví dụ, nếu tải có cosφ = 0,8:

6KVA × 0,8 = 4,8kW

Do đó, khi lựa chọn ổn áp không nên chỉ lấy số kW của tải để so trực tiếp với 6KVA. Cần xem thêm:

• Hệ số công suất cosφ.
• Dòng điện định mức.
• Đặc tính tải.
• Dòng khởi động.
• Số thiết bị hoạt động đồng thời.
• Thời gian vận hành liên tục.

Đặc biệt với motor, dòng định mức trên tem và dòng khởi động là những thông tin cần được xem xét trước khi lựa chọn.

Ứng Dụng Của Ổn Áp 3 Pha Standard 6KVA

Với công suất biểu kiến 6KVA, Standard DR3-6KII phù hợp cho các hệ thống điện 3 pha có tải tương ứng và cần ổn định điện áp trong điều kiện nguồn biến động rộng.

Một số ứng dụng có thể kể đến:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì điện áp phù hợp cho hệ thống điều khiển.
• Motor 3 pha: Có thể sử dụng khi dòng định mức và dòng khởi động nằm trong khả năng của máy.
• Máy cơ khí: Phù hợp với thiết bị có tổng công suất và dòng điện tương ứng.
• Thiết bị đo lường, kiểm soát: Hỗ trợ nguồn điện ổn định hơn cho hệ thống phù hợp.
• Máy móc chuyên dụng: Sử dụng cho thiết bị 3 pha có yêu cầu điện áp tương thích.
• Xưởng sản xuất: Có thể cấp cho một nhóm máy hoặc phụ tải riêng có tổng công suất phù hợp.

Trước khi lựa chọn nên xác định tổng tải chạy đồng thời, dòng điện từng pha và đặc tính khởi động của thiết bị thay vì chỉ cộng công suất danh nghĩa.

Hướng Dẫn Lắp Đặt Ổn Áp Standard 3 Pha 6KVA

Trước khi lắp đặt Standard DR3-6KII, nên khảo sát nguồn điện tại vị trí sử dụng và kiểm tra thông số của toàn bộ phụ tải. Việc đấu nối điện 3 pha cần được thực hiện bởi người có chuyên môn để bảo đảm an toàn và đúng kỹ thuật.

Một số bước cần lưu ý:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R ở nhiều thời điểm để đánh giá mức dao động thực tế.

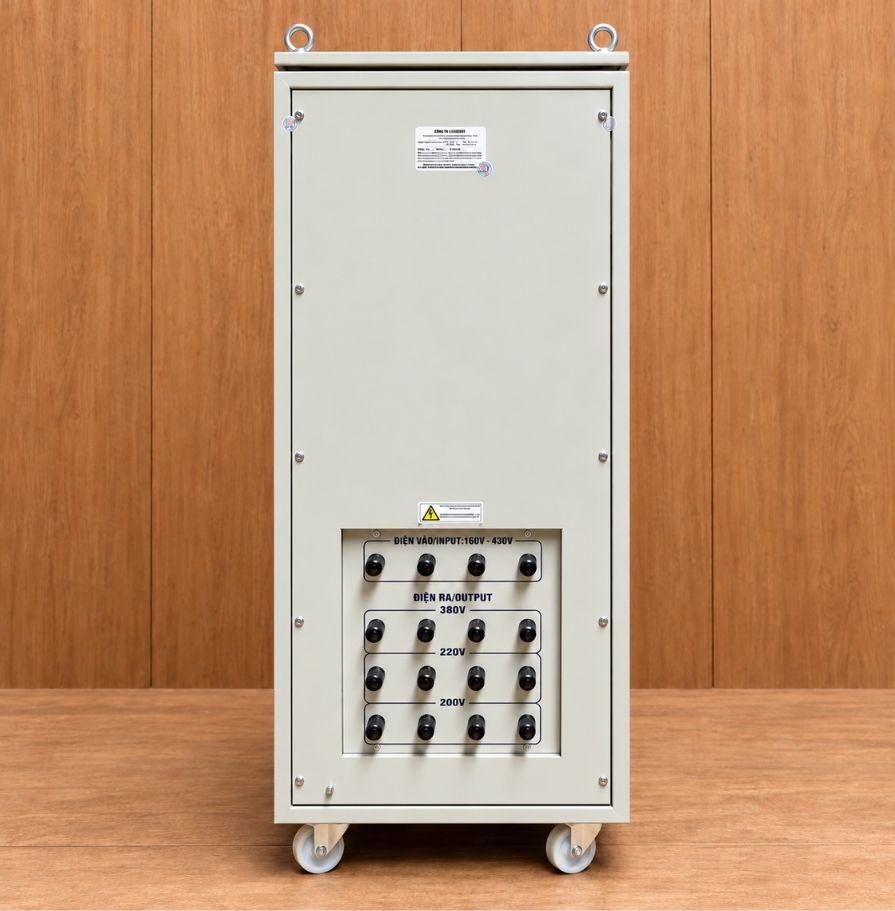

• Xác định đúng đầu vào và đầu ra: Đấu dây theo sơ đồ kỹ thuật của thiết bị.
• Kiểm tra nguồn nằm trong dải làm việc: Nguồn nên nằm trong phạm vi 160V-430V theo thiết kế.
• Lựa chọn dây dẫn phù hợp: Căn cứ dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần phù hợp với đặc tính hệ thống.
• Kiểm tra thứ tự pha: Đặc biệt quan trọng đối với motor 3 pha.
• Nối đất PE: Vỏ máy cần được nối đất bảo vệ đúng kỹ thuật.
• Chạy thử không tải: Đo và kiểm tra điện áp đầu ra trước khi kết nối phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng R, S và T khi tăng tải.
• Kiểm tra đầu cốt: Bảo đảm kết nối chắc chắn, không xuất hiện hiện tượng phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh khu vực ẩm ướt, nguồn nhiệt lớn hoặc nơi thông gió kém.
• Bảo trì định kỳ: Vệ sinh, kiểm tra dây dẫn, đầu nối và tình trạng vận hành của thiết bị.
