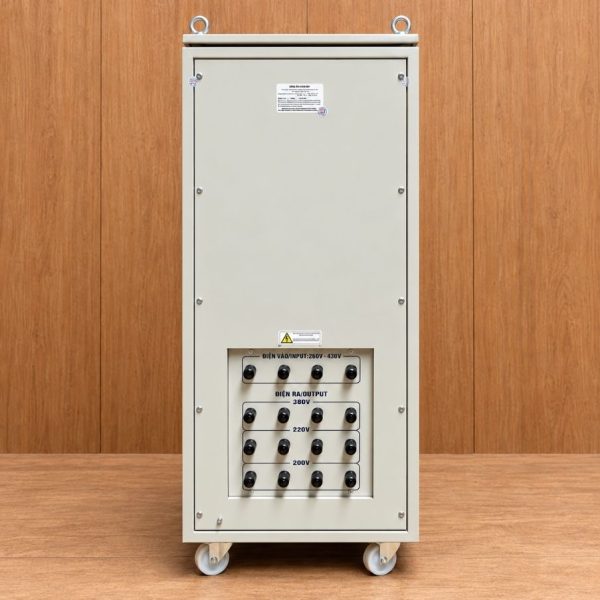

Ổn Áp Standard 3 Pha 6KVA SH3-6KII Dải 260V-430V

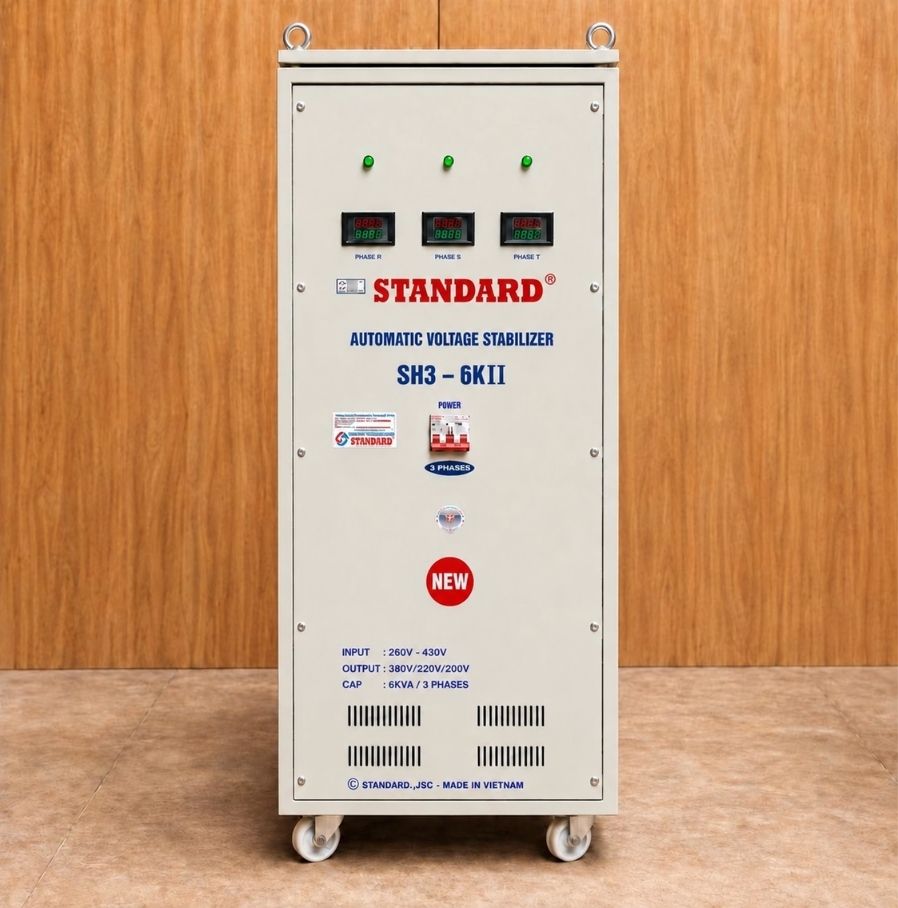

Ổn Áp Standard 3 Pha 6KVA SH3-6KII

Ổn áp Standard 3 pha 6KVA SH3-6KII dải 260V-430V là thiết bị ổn định điện áp dành cho hệ thống điện 3 pha có công suất tải phù hợp, đặc biệt thích hợp tại những khu vực nguồn điện thường xuyên dao động nhưng không tụt quá sâu. Máy liên tục theo dõi điện áp đầu vào và tự động điều chỉnh khi nguồn tăng hoặc giảm trong phạm vi thiết kế, từ đó hỗ trợ cung cấp nguồn điện phù hợp hơn cho thiết bị sử dụng phía sau.

Với công suất biểu kiến 6KVA và dải điện áp đầu vào 260V-430V, Standard SH3-6KII có thể sử dụng cho tủ điều khiển, motor công suất nhỏ, máy cơ khí và các phụ tải 3 pha có thông số tương ứng.

Khi lựa chọn ổn áp 6KVA, cần căn cứ vào điện áp thực tế, dòng tải, hệ số công suất, đặc tính phụ tải và dòng khởi động của motor. Công suất 6KVA là công suất biểu kiến, không nên mặc định tương đương 6kW trong mọi trường hợp.

Đặc Điểm Nổi Bật Của Ổn Áp Standard 6KVA 3 Pha

Standard SH3-6KII được thiết kế cho các hệ thống điện 3 pha có tải vừa và nhỏ, nơi nguồn điện có thể xuất hiện hiện tượng thấp áp hoặc cao áp trong phạm vi 260V-430V. So với dòng có dải đầu vào sâu hơn, model SH3 phù hợp với khu vực mà nguồn điện không thường xuyên tụt xuống mức quá thấp.

Một số đặc điểm đáng chú ý:

• Dải điện áp đầu vào 260V-430V: Phù hợp với nguồn điện 3 pha có mức dao động tương đối rộng.
• Công suất biểu kiến 6KVA: Phù hợp với nhóm tải 3 pha có tổng công suất nằm trong khả năng của máy.
• Tự động ổn định điện áp: Hệ thống theo dõi sự thay đổi của nguồn và thực hiện điều chỉnh trong phạm vi thiết kế.
• Thiết kế cho hệ thống điện 3 pha: Có thể sử dụng cho motor, tủ điều khiển và máy móc công nghiệp có thông số tương ứng.
• Hỗ trợ hạn chế ảnh hưởng của điện áp bất ổn: Giúp phụ tải phía sau làm việc trong điều kiện nguồn phù hợp hơn.
• Ứng dụng linh hoạt: Phù hợp với xưởng sản xuất nhỏ, phòng kỹ thuật hoặc một nhóm thiết bị riêng biệt.

Các thông số như sai số điện áp đầu ra, khả năng quá tải và cấu hình bảo vệ nên được kiểm tra theo tem máy hoặc hồ sơ kỹ thuật của model SH3-6KII thực tế.

Cấu Tạo Và Nguyên Lý Hoạt Động

Ổn áp Standard 3 pha 6KVA được cấu tạo từ nhiều bộ phận phối hợp với nhau để giám sát và điều chỉnh điện áp tự động. Cấu hình cụ thể có thể thay đổi tùy phiên bản sản xuất.

Các thành phần chính thường gồm:

• Phần biến áp điều chỉnh: Thực hiện tăng hoặc giảm điện áp.
• Mạch điều khiển: Theo dõi điện áp nguồn và xử lý tín hiệu.
• Cơ cấu điều chỉnh điện áp: Thực hiện điều chỉnh theo tín hiệu từ mạch điều khiển.
• Hệ thống đóng cắt và bảo vệ: Phụ thuộc vào cấu hình thực tế của máy.
• Đầu cốt đấu nối: Kết nối nguồn điện 3 pha và phụ tải.
• Vỏ máy: Bảo vệ các bộ phận điện bên trong và hỗ trợ lắp đặt an toàn.

Nguyên lý hoạt động có thể hiểu theo trình tự:

Nguồn điện 3 pha → Giám sát điện áp → Phát hiện sai lệch → Điều chỉnh tăng hoặc giảm → Cấp điện cho phụ tải

Ổn áp có nhiệm vụ điều chỉnh điện áp, không phải thiết bị biến đổi tần số. Vì vậy, tần số đầu ra về cơ bản vẫn theo tần số của nguồn điện đầu vào.

Thông Số Cơ Bản Của Standard SH3-6KII

Ổn áp Standard SH3-6KII tập trung vào chức năng ổn định nguồn cho các phụ tải 3 pha có công suất phù hợp, đặc biệt tại những nơi điện áp dao động trong khoảng 260V-430V.

Các thông số như điện áp đầu ra, kích thước, trọng lượng, hiệu suất, sai số ổn áp và hệ thống bảo vệ cần được đối chiếu theo tem máy hoặc tài liệu kỹ thuật của sản phẩm thực tế.

Dải Điện Áp 260V-430V Có Ý Nghĩa Gì?

Dải đầu vào 260V-430V cho biết Standard SH3-6KII được thiết kế để thực hiện chức năng ổn áp khi nguồn điện 3 pha nằm trong phạm vi này. Đây là dải phù hợp với những khu vực có nguồn điện dao động nhưng không thường xuyên tụt xuống mức quá sâu.

Nếu thông số 260V-430V được tính theo điện áp dây thì điện áp pha tương ứng về mặt lý thuyết khoảng:

• 260V / √3 ≈ 150V
• 430V / √3 ≈ 248V

Dải điện áp này thường phù hợp với:

• Điện áp giảm vào giờ cao điểm: Khi nhiều phụ tải trong khu vực hoạt động đồng thời.
• Nhà xưởng cách xa trạm biến áp: Đường dây dài có thể gây sụt áp.
• Nguồn điện thay đổi theo thời điểm: Điện áp có thể cao hoặc thấp tùy mức tải khu vực.
• Hệ thống có motor: Quá trình khởi động có thể làm điện áp giảm trong thời gian ngắn.
• Xưởng sản xuất quy mô nhỏ: Nguồn có dao động nhưng phần lớn vẫn nằm trong dải 260V-430V.

Nếu điện áp tại nơi sử dụng thường xuyên thấp hơn 260V, nên khảo sát lại nguồn và cân nhắc dòng ổn áp có dải đầu vào rộng hơn.

Ngoài ra, dải 260V-430V không đồng nghĩa máy luôn cung cấp đủ 6KVA tại mọi mức điện áp trong toàn dải. Khả năng tải thực tế cần căn cứ vào đặc tính kỹ thuật của model.

Dòng Điện Của Ổn Áp Standard 6KVA 3 Pha Là Bao Nhiêu?

Nếu đầu ra của hệ thống là 3 pha 380V, dòng biểu kiến tương ứng với công suất 6KVA được tính theo công thức:

I = S / (√3 × U)

Trong đó:

• S = 6.000VA
• U = 380V

Ta có:

I ≈ 6.000 / (1,732 × 380) ≈ 9,1A

Như vậy, ở mức tải 6KVA và điện áp 380V, dòng biểu kiến khoảng 9,1A khi tải ba pha tương đối cân bằng.

Thông số này có thể dùng để tham khảo khi đánh giá:

• Dòng tải thực tế.
• Khả năng mang tải của dây dẫn.
• Thiết bị đóng cắt.
• Khả năng sử dụng với motor.
• Mức tải của từng pha.

Việc lựa chọn dây dẫn và MCCB vẫn phải căn cứ vào điều kiện lắp đặt thực tế.

Khi Điện Áp Đầu Vào Xuống 260V, Dòng Có Thể Tăng Bao Nhiêu?

Nếu chỉ tính lý thuyết và giả sử truyền đủ 6KVA tại điện áp đầu vào 3 pha 260V:

I = 6.000 / (1,732 × 260) ≈ 13,3A

Như vậy, dòng đầu vào lý thuyết có thể khoảng 13,3A.

Điều này cho thấy khi điện áp nguồn giảm, dòng điện phía đầu vào có xu hướng tăng nếu tải vẫn yêu cầu cùng mức công suất.

Khi hệ thống thường xuyên hoạt động ở vùng điện áp thấp cần quan tâm đến:

• Dòng đầu vào thực tế.
• Tiết diện dây dẫn.
• MCCB và thiết bị đóng cắt.
• Độ chắc chắn của đầu cốt.
• Khả năng cấp dòng của nguồn phía trước.
• Nhiệt độ tại các điểm kết nối.

Giá trị 13,3A chỉ là kết quả tính toán lý thuyết, không phải cam kết rằng máy luôn cung cấp đủ 6KVA tại điện áp 260V.

6KVA Có Phải Là 6KW Không?

Không. 6KVA là công suất biểu kiến, trong khi kW là công suất tác dụng mà phụ tải thực sự sử dụng.

Mối quan hệ cơ bản:

P = S × cosφ

Ví dụ nếu cosφ = 0,8:

6KVA × 0,8 = 4,8kW

Do đó, khi lựa chọn Standard SH3-6KII cần xem thêm:

• Hệ số công suất cosφ.
• Dòng định mức của thiết bị.
• Đặc tính tải.
• Dòng khởi động.
• Số lượng thiết bị chạy đồng thời.
• Thời gian vận hành.

Đặc biệt với motor, không nên chỉ nhìn vào công suất kW mà bỏ qua dòng định mức và dòng khởi động.

Ứng Dụng Của Ổn Áp 3 Pha Standard 6KVA

Với công suất biểu kiến 6KVA, Standard SH3-6KII phù hợp với các hệ thống điện 3 pha có tải tương ứng, đặc biệt là những nhóm phụ tải riêng cần nguồn điện ổn định hơn.

Một số ứng dụng phù hợp gồm:

• Tủ điều khiển 3 pha: Hỗ trợ duy trì nguồn điện phù hợp cho hệ thống điều khiển.
• Motor công suất nhỏ: Có thể sử dụng nếu dòng định mức và dòng khởi động nằm trong khả năng của ổn áp.
• Máy cơ khí: Phù hợp với thiết bị có tổng tải và dòng điện tương ứng.
• Thiết bị đo lường, kiểm soát: Hỗ trợ nguồn điện ổn định hơn cho những hệ thống có yêu cầu phù hợp.
• Máy móc chuyên dụng: Sử dụng khi điện áp, công suất và đặc tính tải tương thích.
• Xưởng sản xuất: Phù hợp cấp nguồn cho một nhóm máy riêng thay vì toàn bộ hệ thống có công suất lớn.

Trước khi lựa chọn cần kiểm tra tổng tải chạy đồng thời, dòng từng pha và đặc tính khởi động của thiết bị để xác định 6KVA có đủ khả năng đáp ứng hay không.

Ổn Áp Standard SH3-6KII Có Dùng Được Cho Motor Không?

Có thể, nhưng cần tính toán dựa trên dòng điện chứ không nên chỉ nhìn vào số kW của motor.

Motor thường có dòng khởi động cao hơn đáng kể so với dòng chạy ổn định. Vì vậy cần kiểm tra:

• Công suất motor.
• Điện áp định mức.
• Dòng định mức trên tem.
• Hệ số công suất.
• Phương pháp khởi động.
• Dòng khởi động.
• Tải cơ khí gắn với motor.
• Số lượng motor khởi động đồng thời.

Nếu motor có tải nặng hoặc khởi động trực tiếp, nên bố trí khoảng dự phòng công suất phù hợp để tránh ổn áp thường xuyên phải làm việc sát giới hạn.

Khi Nào Nên Chọn SH3-6KII Dải 260V-430V?

Dải 260V-430V phù hợp khi điện áp nguồn tuy có dao động nhưng mức thấp nhất thực tế vẫn chủ yếu nằm trên khoảng 260V.

Model này có thể phù hợp khi:

• Điện áp bình thường nhưng đôi lúc tụt vào giờ cao điểm.
• Nguồn có lúc cao, lúc thấp nhưng chưa xuống quá sâu.
• Nhà xưởng không quá xa trạm biến áp.
• Tổng tải phù hợp với công suất 6KVA.
• Không cần sử dụng dải đầu vào sâu đến 160V.

Ngược lại, nếu đo thực tế thấy điện áp thường xuyên xuống dưới 260V thì nên cân nhắc dải điện áp rộng hơn. Chọn đúng dải đầu vào sẽ hợp lý hơn so với chỉ tập trung vào công suất của ổn áp.

Hướng Dẫn Lắp Đặt Ổn Áp Standard 3 Pha 6KVA

Trước khi lắp đặt Standard SH3-6KII, cần khảo sát điện áp nguồn và xác định rõ đặc tính của phụ tải. Việc đấu nối điện 3 pha nên do người có chuyên môn thực hiện nhằm hạn chế tình trạng nhầm đầu vào, sai thứ tự pha hoặc lựa chọn thiết bị bảo vệ chưa phù hợp.

Một số bước cần lưu ý:

• Đo điện áp nguồn: Kiểm tra R-S, S-T và T-R tại nhiều thời điểm trong ngày.
• Xác nhận dải đầu vào: Bảo đảm nguồn thực tế phù hợp với phạm vi 260V-430V.
• Đấu đúng đầu vào và đầu ra: Thực hiện theo sơ đồ kỹ thuật của máy.
• Lựa chọn dây dẫn: Căn cứ vào dòng tải, chiều dài tuyến và phương pháp đi dây.
• Bố trí thiết bị bảo vệ: MCCB hoặc thiết bị đóng cắt cần phù hợp với dòng và đặc tính hệ thống.
• Kiểm tra thứ tự pha: Quan trọng khi phía sau sử dụng motor 3 pha.
• Nối đất bảo vệ: Vỏ máy cần được nối PE đúng kỹ thuật.
• Chạy thử không tải: Kiểm tra điện áp đầu ra trước khi cấp nguồn cho phụ tải.
• Đưa tải vào từng bước: Theo dõi dòng điện R, S và T trong quá trình chạy thử.
• Kiểm tra điểm đấu nối: Đầu cốt cần chắc chắn, không phát nhiệt bất thường.
• Bố trí máy thông thoáng: Tránh môi trường quá ẩm, quá nóng hoặc tích tụ nhiều bụi.
• Bảo trì định kỳ: Vệ sinh máy, kiểm tra dây dẫn và siết lại các điểm đấu nối khi cần thiết.

Không nên áp dụng một tiết diện dây hoặc mức MCCB cố định cho tất cả công trình, bởi việc lựa chọn còn phụ thuộc vào dòng tải, chiều dài cáp, phương pháp lắp đặt và điều kiện môi trường.
